ola boa tarde, estou com minami 7000, nada funciona ja testei o fusível,e os falantes. Desconfio do STK080 porém não sei fazer as aferições, se possível uma ajuda agradeço desde ja.

Estou com minami 7000, que nao sai nada de som. Desconfio do amplificador stk 080. porém tenho um pouco de conhecimento na eletronica mas em som e principalmente orgao estou a aprender. quem poder me ajudar agradeco desde ja.

no a minha entrada é no conector próximo ao capacitor o k1 ondes tem os cabos pretos e o alto falante seria no k2 cabos laranja e preto

pessoal sou de novo e ainda do dx180. Bom fiz o teste com o microfone mais em vez de sair som no alto-falante saiu foi no micro fone baixinho também , ai eu troquei os transistores tip41 pra ver se melhorava mas ficou pior agora nem baixinho sai nada nada. Bom conferi o ldr ta fazendo a varia de resistência beleza e a lamada ta ok eu é que to no escura e perdido agora ate troquei os capacitores de filtro os de 2200mp pra ver mais nada . vou colocar as fotos tanto da placa quanto da parte do mcrofone

nao. No caso meu multimetro teria que ter como medir frequência ne; ou tem outra maneira

No caso o que tinha so fone de ouvido era o que tem aqui em casa (dx150r) que estava com problema no amplificador igual a esse . Mas esse (dx180r) tem entrada de microfone se eu conectar um microfone ele deveria sair o som alto se o amplificador estiver legal.

Coloquei outro ci no orgao e continuou baixinho. Bo esse amplificador e aquele cujo estava com problemas mas ai tinha um diodo 1n4148 invertido. porém ja troquei tudo do amplificador e todos componentes estão ok. No ldr só fiz a variação e oscilou legal mas tenho um novo aqui em casa poderia ate trocar para tirar a duvida total. Teria como eu colocar uma outra fonte de entrada de áudio pra testar em definitivo esse amplificador. mas ai eu ia precisar de saber qual e a entrada né.

fiz o teste não é o m208 agora ta difícil continua só o ritmo bem baixinho e o teclado de cima

Valeu! nossa ja coloquei a a mao varias vezes ate fiz a troca mas agora vou ter que testar de novo vou pegar um aqui em em casa pra testar mas se tiver bom tem mais alguma dica

Pessoal bom dia . Tem alguma dica a respeito do problema que citei acima, pois conferi a tensão no pinos de alimentação do lm 3080 ta ok. mas tem algum ponto em especial na placa de melodia, pois continua o mesmo o som bem baixinho e so teclado de cima e ritmo que funciona. Valeu to no aguardo pela vossa ajuda mas uma vez.

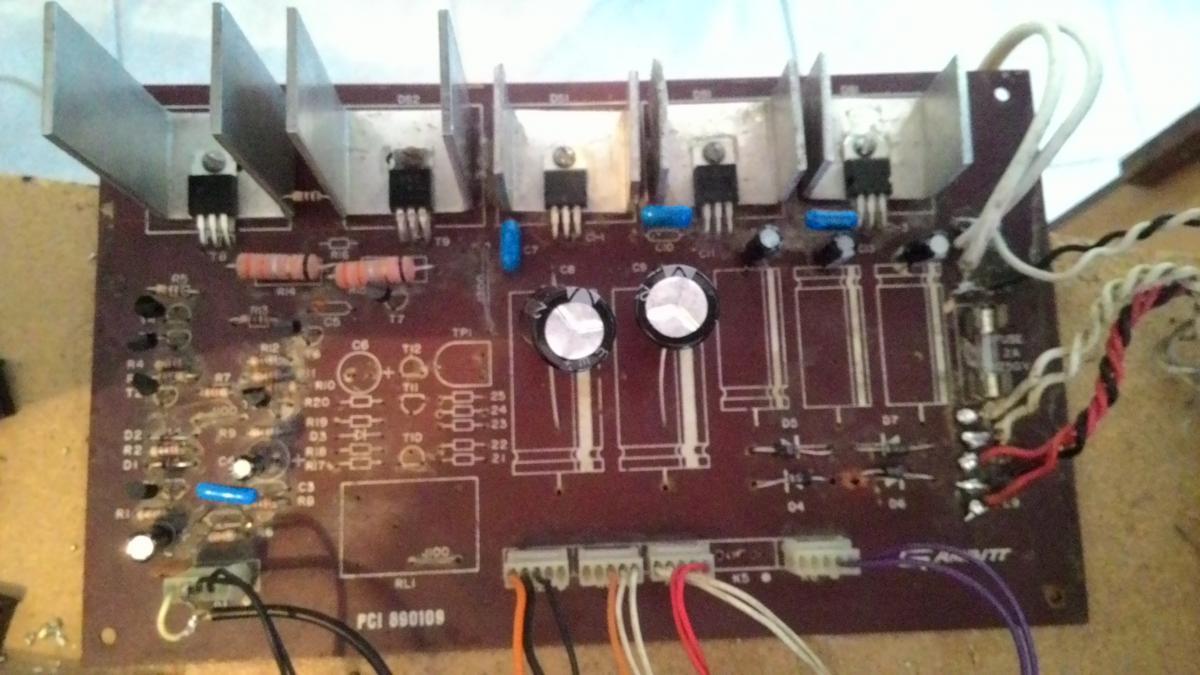

O numero da pci e:890110 Bom chegando alimentação no Lm 3080 esta 23.03 vcc no pinos 4 e 7.

Sim os 208 tenho certeza pois ate troquei de lugar teclado de cima com o debaixo. placa melodia e onde fica o suntem vibrato etc. posso dizer que normal mas nada como o orgao aqui de casa

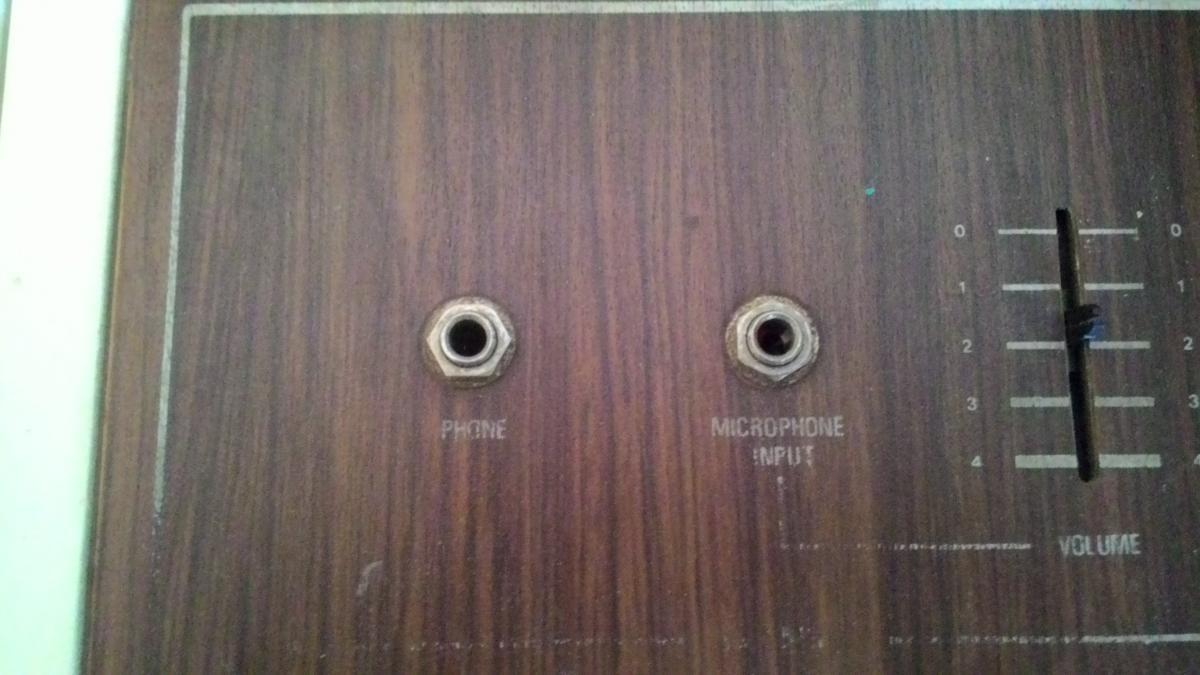

as questões referentes ao ldr,luz e potenciômetro todas estão ok pois se eu faço a varia tanto no potenciômetro quanto no pedal de expressão tenho variação do volume. Sim o ritmo esta funcionando. Bom acabei de ficar la horas vou descrever melhor o que funciona mas na condição bem baixinho. O teclado de cima e o ritmo. A pedaleira e o teclado debaixo não funciona. Uma coisa estranha é que nesse modelo dx180r ele tem saída de fone e entrada para microfone, porém se eu coloco o fone na saída de fone nada porém se conecto na entrada de microfone ai sai som. No caso a pci osciladora é a que tem o potenciômetro para afinação e a que manda tanto para o teclado debaixo como a pedaleira

Bom agora olhei direitinho vou explicar melhor. Tem tensão na saída no caso nos transistores de saída no o t9 e t8 pois o 180 e igual ao 150 ate onde eu vi . o que percebi meio na sorte e que o orgao na verdade esta tocando bem baixinho quase imperceptível. dei uma repassada na solda mas so da pra testar amanha.

Pessoal bom dia . Bom eu fiz o mesmo reparo no dx180r e o amplificador parece estar legal pelo menos nao esta aquecendo e tem a mesma tensão na saida que tenho no dx 150 porém nao liga nen faz o barulho no falante quando liga alguma dica do que possa ser
