*R E S O L V I D O* Modelos dos G7's: moto g7 normal (river) moto g7 play (channel) moto g7 power (ocean) moto g7 plus (lake) Link da ROM: https://mirrors.lolinet.com/firmware/moto/"escolha_seu_modelo"/official/RETBR/ Ferramentas ADB: http://www.mediafire.com/file/96ackfsq3kcqxkw/Herramientas_ADB.rar/file Drivers: https://motorola-global-portal-pt.custhelp.com/app/answers/detail/a_id/89879 Após baixar a ROM, o ADB e os drivers: Instale os drivers; Extraia os arquivos do ADB em uma pasta; Extraia os arquivos da ROM dentro da pasta ADB. Coloque seu celular em modo FASTBOOT (com ele desligado, aperte e segure as teclas Vol- e o Power; Depois de entrar no FASTBOOT; Navegue ate a pasta do ADB, escreva CMD na barra de endereço acima, assim vai entrar no Prompt de Comando direto dentro dessa pasta; Conecte o cabo USB; Copie todos esses comandos e cole no Prompt: fastboot flash partition gpt.bin fastboot flash bootloader bootloader.img fastboot flash modem NON-HLOS.bin fastboot flash fsg fsg.mbn fastboot erase modemst1 fastboot erase modemst2 fastboot flash dsp adspso.bin fastboot flash boot boot.img fastboot flash dtbo dtbo.img fastboot flash system system.img_sparsechunk.0 fastboot flash system system.img_sparsechunk.1 fastboot flash system system.img_sparsechunk.2 fastboot flash system system.img_sparsechunk.3 fastboot flash system system.img_sparsechunk.4 fastboot flash system system.img_sparsechunk.5 fastboot flash system system.img_sparsechunk.6 fastboot flash system system.img_sparsechunk.7 fastboot flash system system.img_sparsechunk.8 fastboot flash system system.img_sparsechunk.9 fastboot flash system_b system_b.img_sparsechunk.0 fastboot flash system_b system_b.img_sparsechunk.1 fastboot flash system_b system_b.img_sparsechunk.2 fastboot flash vendor vendor.img_sparsechunk.0 fastboot flash vendor vendor.img_sparsechunk.1 fastboot flash vendor vendor.img_sparsechunk.2 fastboot flash oem oem.img fastboot flash oem_b oem_other.img fastboot erase carrier fastboot erase userdata fastboot erase DDR fastboot flash logo logo.bin fastboot reboot Pronto, ao finalizar seu aparelho vai reiniciar automaticamente estar pronto para uso. Boa sorte.

Cara eu faria um hard reset no aparelho e a calibração da bateria, procure no youtube por calibração da bateria do celular, tem tanto para celular com e sem root. Depois poste o resultado aqui. Boa sorte.

Tudo bom pessoal, Tenho um moto g7 xt1962-4 (river) com boot desbloqueado e com root. Fui tentar instalar o twrp definitivamente pois só rodava ele temporário com o comando "fastboot boot imagem.twrp.img" Após o procedimento ele danificou o Android e tive que excluir tudo com o wipe. Depois disso o twrp perdeu o touchscreen. Baixei a stock rom e instalei pelo adb, todos os comandos rodaram ok, mas na tela do fastboot o baseband está zerado e na tela do aviso do bootloader desbloqueado aparece "bad key" e fica em looping e não carrega o android. O twrp consegui fazer funcionar o touchscreen. Já tentei as duas versões da stock, tanto a "retail" quanto a "retbr" e ambas todos comandos do adb finalizados com ok mas não carrega o Android. Alguém já passou por esse problema e pode me ajudar mesmo com algum link pra eu tentar resolver aqui? Abraços

Revivendo o tópico. Também estou a procura de como remover essa resina, se você já descobriu, comprarilha aqui com nós.

Bom, boas notícias... Por que não funcionou antes? Comprei outro lm3914. O esquema que resolvi seguir foi o desse site: http://corsaclube.com.br/viewtopic.php?f=88&t=65803&sid=16bc585ff0f8d1235682f49fb362ae42 A alteração que fiz foi trocar o capacitor de 2,2uF por um de 1000uF. Testei na moto e tudo certo. Agora é confeccionar a placa e montar tudo. hallmeter.avi

Caraca velho, não sei o que ganha, se é a minha burrice ou a sua estupidez. Eu não consigo dar uma resposta dessa nem pro meu pior inimigo. Ninguém tem o direito de saber tudo, esse não é meu forte, se fosse não perguntaria em um forum, resolveria eu mesmo. Eu já montei essa bagaça numa protoboard, mas não consigo fazer funcionar, é essa a minha falha e desconhecimento, mesmo seguindo a infinidade de material encontrado na net, não consegui fazer funcionar.

Estou querendo construir um HALLMETER para instalar na minha moto. Vários sites que que pesquisei mostra formas diferentes de montagens e a documentação não fica muito clara pra mim. Alguém teria algum esquema de montagem com um LM3914 e todos os componentes e valores? Se alguém tiver o projeto feito no proteus, ou que possa fazer para me disponibilizar, ficaria muitíssimo agradecido. Advaldo.

Editei e reformulei a pergunta. Montei na protoboard 3 leds em série ligados a um resistor de 220Ω com uma sequência de 6 conjuntos ligados em paralelo, totalizando 18 led. Nesse esquema de 18 leds total ligados a uma fonte de 12v, o consumo dos leds foi de 65mA, conforme imagem acima. Cada led desse que estou usando, consome 20mA. Posso usar normal um único 555 e fazer os dois chaveamentos para o circuito, o consumo é baixo portanto creio que não venho a ter problema. Tem um vídeo no youtube onde o autor ligou 50 leds com um 555 e dois transistores, um BD135 e um BD136. A partir dessa informação, qual o próximo passo ou procedimento?

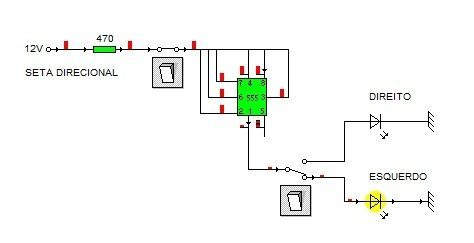

Johnny, muito boa a sua pergunta e a sua explicação. Obrigado. Bom, para execução do projeto, pensei usar 9 leds de alto brilho brancos ou amarelos para cada seta, como são 4 setas, dá um total de 36 leds. Para o circuito de pisca e alerta, fiz um esquema simplesinho para o início. Creio que dê para entender. Portanto tenho que calcular os leds e ver qual/quais resistor(es) que devo utilizar e melhor disposição dos leds no projeto. Sendo 18 leds para cada lado (direito e esquerdo) Perguntas: Qual o LED mais indicado para essa finalidade? Qual a corrente (mA) de cada LED? Qual a melhor disposição para os leds sendo a cada 3 leds colocar um resistor totalizando 3 resistores para cada lanterna? Ou seria melhor colocar um resistor a cada dois leds? A bateria é de 12v, mas quando está com o motor em alto giro sobe para 14,5v, então seria melhor colocar um retificador de tensão como 7812 ou o 7809, qual a melhor opção? Advaldo.

Não sei se para esse circuito terei que faz com relés ou com um microcontrolado, portanto, peço ajuda a vocês.

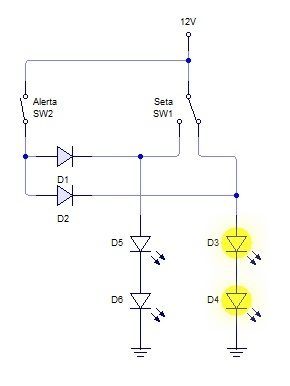

Estou tentado criar um sistema de lanterna, seta e pisca alerta em led para minha moto. Pesquisei a respeito e até consegui montar um circuito para essa função onde a seta acende mais forte que a lanterna. Mas não é isso que eu quero. Gostaria que, quando a lanterna estivesse acesa, ao ligar uma das setas, aquele lado ao invés de piscar mais forte e mais fraco, venha a piscar acendendo e apagando aquele lado, e ao desligar a seta, ele volta ao estado anterior, ou seja, com a lanterna ligada. Mesma coisa com o alerta, se a lanterna está ligada, ele venha a piscar e apagar e ao desligar o alerta, a lanterna volta a ficar acesa. Para esse esquema, não sei se terá que usar relés ou gravar uma programação em um pic para fazer essa função. Peço ajudas a vocês e qualquer dica/ajuda/sugestão será de grande valia Fiz um exemplo do funcionamento do circuito para melhor entendimento, está em anexo, um arquivo em excel feito em vba, portanto para poder visualizar o circuito, tem que habilitar a macro do excel. Abraços, Advaldo Costa Luz_automotiva.zip
