Luciano K

Já tive esse problema e resolvi trocando os capacitores C40 e C41 que são 22uF/16V, troque por outros com tensão acima de 16V, no meu caso coloquei os dois de 22uF/25V.

Boa tarde. Obrigado pelas dicas, vou revisar e dou retorno de como ficou. Grato pela atenção.

Bom dia, Estou com Projetor Diebold LS 5580 com sistema linux de uma escola pública, esse equipamento é doado pelo governo, quando recebi foi passado que o mesmo estava sem som, mas ele somente acendia a lâmpada, não ligava a parte do pc que vem acoplada internamente, encontrei o defeito na fonte, que era um diodo com catodo comum PFR20100CT, consertada a placa voltou a funcionar normalmente porém está sem som. Gostaria de saber se alguém já teve esse mesmo problema, ele tem um a placa pequena próxima ao botão power que estão conectados os dois alto falantes. Grato pela atenção.

Boa tarde Maurilio, Vou enviar as fotos hoje a noite, favor compartilhar com o Alex, vamos trocando ideias para tentarmos resolver, caso apareça outro já tenho como agir. Abraço

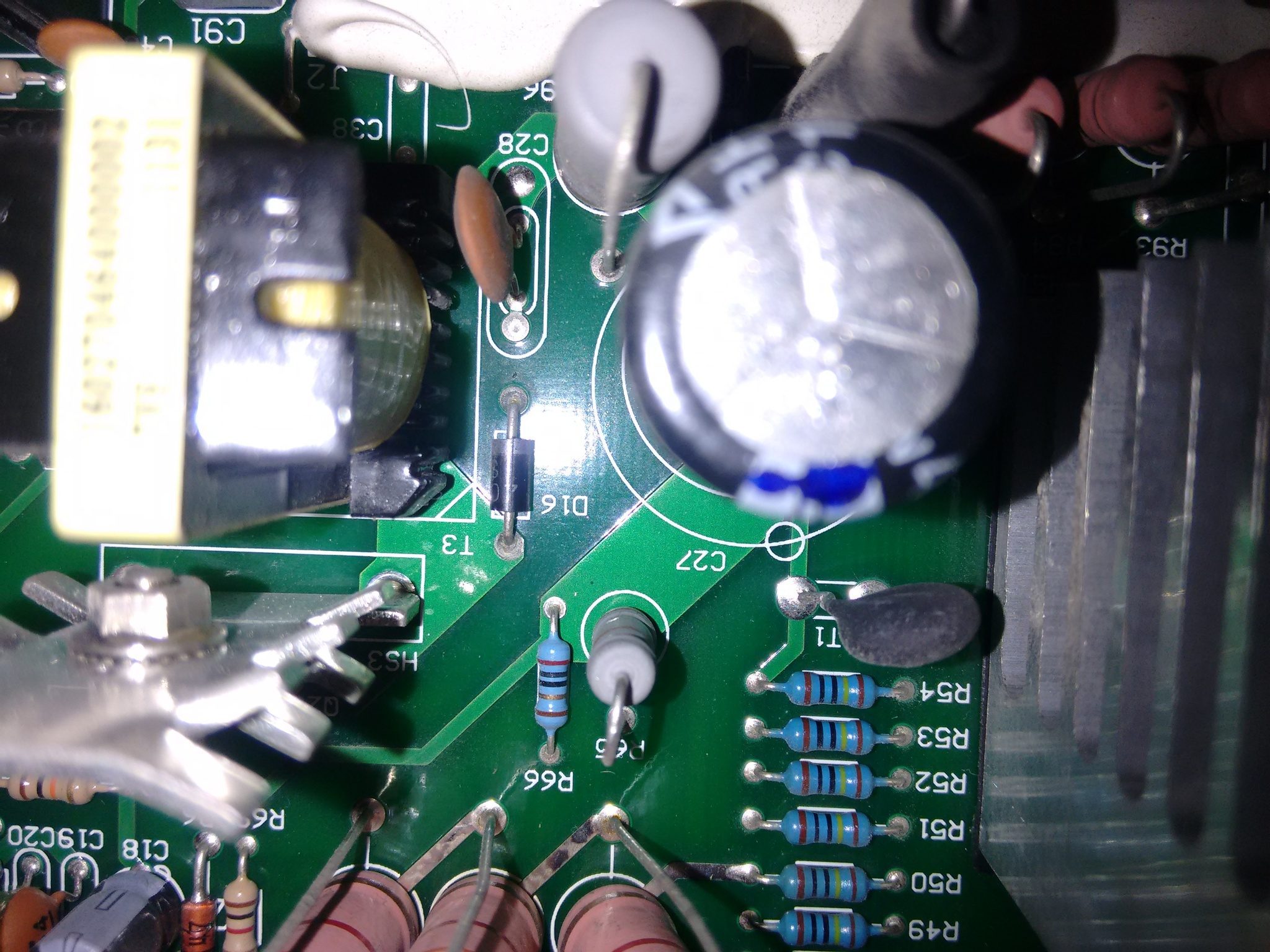

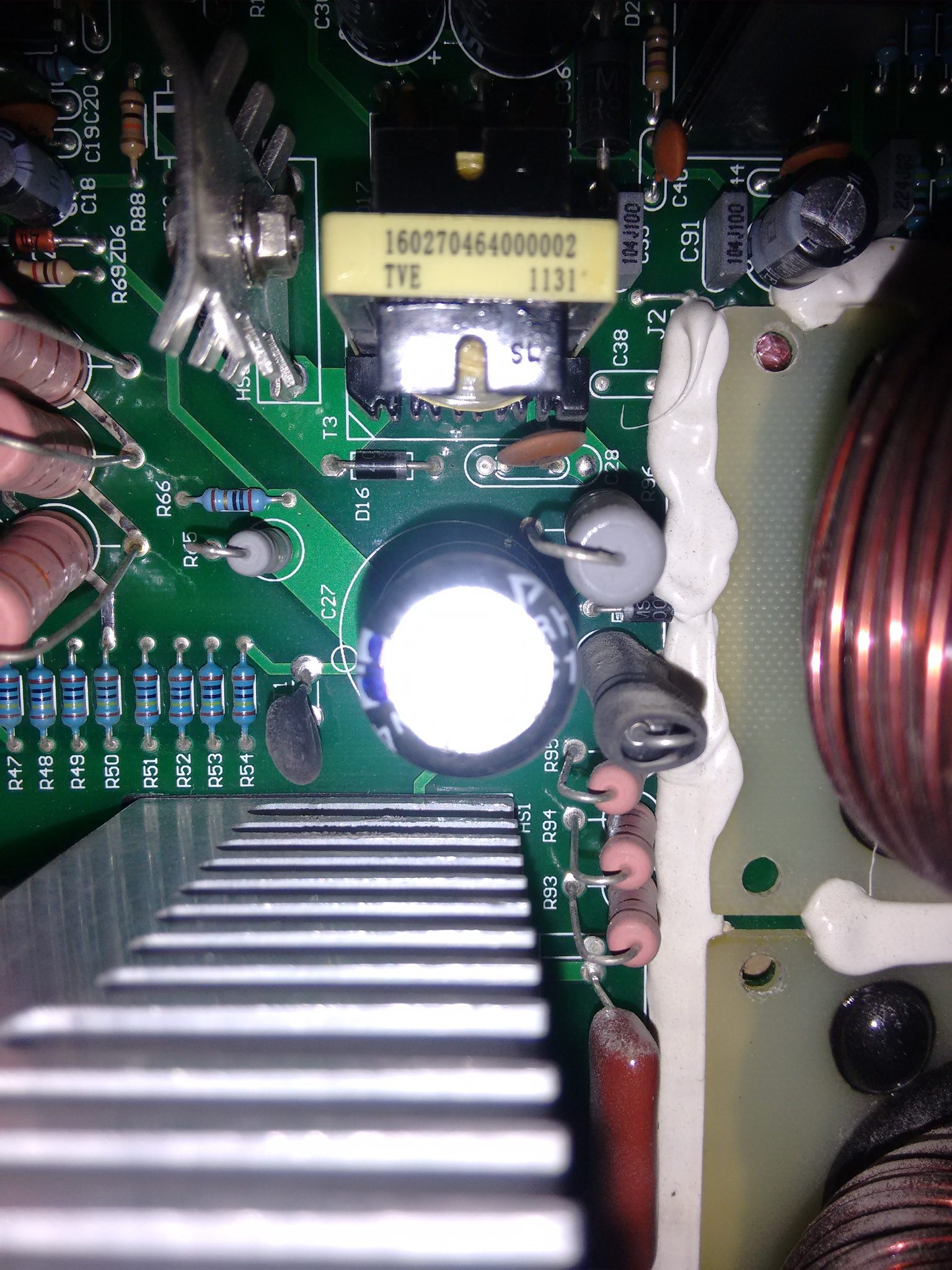

Boa tarde maurilioctba, Peço desculpa pela demora, mas não tive com ir no meu cliente mas consegui que ele enviasse fotos da placa, espero que ajude. Quanto ao conserto dessas placas com certeza vale a pena pois o preço é muito elevado e não é garantia que vá funcionar, como já citei troquei a Drive e o Carregador e em 4 meses aconteceu o mesmo problema. adicionado 8 minutos depois maurilioctba Tenho mais 3 fotos mas não tem como mandar por causa do tamanho do arquivo, caso tenha outra forma de enviar me avisa. Abraço

Bom dia maurilioctba, Desculpe a demora não consegui resposta do cliente, amanhã meu dia vai estar mais calmo e tento falar com ele. Abraço

Não cheguei avaliar a placa principal, mas o carregador danificou todos os componentes como na primeira vez, não foi o caso de variação brusca de tensão. Mesmo consertando não acredito que fique estável por muito tempo. Se as placas novas não suportaram, é provável que algum passo no projeto do mesmo é falho, friso que é um equipamento importado. Até

Bom dia maurilioctba, Vou entrar em contato com o cliente que ficou com as placas e verificar a possibilidade de fotografar a mesma para você. Friso que esse equipamento é um tanto instável, pois troquei as duas placas por novas e durou 4 meses e ocorreu o mesmo problema. Assim que tiver uma posição retorno. Abraço

Bom dia, Fiz todos testes e medidas possíveis, e em cada teste continuava o defeito. Consegui falar com pessoal que trabalha com esses equipamentos e pode ter grande chance de ser a placa driver que é a maior do outro lado do equipamento, nela estão os demais circuitos, fica difícil identificar sem esquema, uma das causas ela está enviando ou recebendo informações erradas da fonte gerando o problema, foi relatado que tiveram várias vezes esse problema e que tentaram trocar a fonte por nova e aconteceu de novo, e da mesma forma com a placa driver, em resumo para não perder tempo e dinheiro estourando placas o melhor é trocar as duas, sei que é estranho, parece jogar a toalha mas é que tem certas situações que é melhor solucionar do que atrasar outros serviços. Procedi exatamente com isso, troquei as duas placas e funcionou perfeitamente, já faz alguns meses e está tudo OK. Caso seja feito o conserto ou encontrar outro funcionando em algum cliente, avise o mesmo da necessidade da revisão do banco de baterias, esse defeito geralmente é causado quando é usado até as baterias chegarem ao extremo e ai danifica carregador e outros circuitos, bom senso e manutenção preventiva fazem toda diferença para a vida útil do aparelho.

Bom dia, Fiz todos testes e medidas possíveis, e em cada teste continuava o defeito. Consegui falar com pessoal que trabalha com esses equipamentos e pode ter grande chance de ser a placa driver que é a maior do outro lado do equipamento, nela estão os demais circuitos, fica difícil identificar sem esquema, uma das causas ela está enviando ou recebendo informações erradas da fonte gerando o problema, foi relatado que tiveram várias vezes esse problema e que tentaram trocar a fonte por nova e aconteceu de novo, e da mesma forma com a placa driver, em resumo para não perder tempo e dinheiro estourando placas o melhor é trocar as duas, sei que é estranho, parece jogar a toalha mas é que tem certas situações que é melhor solucionar do que atrasar outros serviços. Procedi exatamente com isso, troquei as duas placas e funcionou perfeitamente, já faz alguns meses e está tudo OK. Caso seja feito o conserto ou encontrar outro funcionando em algum cliente, avise o mesmo da necessidade da revisão do banco de baterias, esse defeito geralmente é causado quando é usado até as baterias chegarem ao extremo e ai danifica carregador e outros circuitos, bom senso e manutenção preventiva fazem toda diferença para a vida útil do aparelho.

Isadora, independente de carga ele continua gerando 160V.

Faller, para o que é usado esse nobreak está tranquilo. Já tive outros defeitos nesse mesmo modelo, mas esse foi a primeira vez, já revisei todos fets, troquei relés, o LM, revisei diodos, praticamente falta trocar a placa.

Estou medindo com multímetro True RMS Fluke 115.

Tenho um nobreak Ragtech Infinium Home 1400VA, entrada bivolt automática e saída 110V, o problema é que ele está com a saída em 160V, já revisei a placa, fiz vários testes e não consigo fazer a saída ficar correta. Caso alguém tenha algo para ajudar agradeço.

O equipamento funciona perfeitamente em bypass, o carregador gera tensão de 273Vcc, fica ligado normalmente. Quando liga com o banco de baterias 20 x 9Ah ele funciona em torno de um minuto, eleva a tensão no banco de baterias indicando que o carregador está funcionando, então queima o fusível e fecha curto na ponte, fica em curto as duas redes e o positivo.
