valeu pelas respostas, vou tentar fazer isso!!!

verifiquei que o componente tps51125 regulador de tensão 3.3 e 5.0 volts, esta super-aquecendo quando pressionado o start da placa (botão liga/desliga) porém não consegui retirar esse componente da placa-mãe, o jeito é tentar levar em uma assistência! valeu...

Olá pessoal! Estou com um notebook RV 511, sua motherboard é uma veyron-r, é o seguinte ela não liga (morta) se ligar na tomada com ou sem bateria só fica acesa luz de charge, mas a luz do botao de ligar nao ascende, nao da o Start. EU abri ele, testei o botao de on/off (não é) pesquisei um pouco na net e percebi duas causas comuns MOSFET e SUPER I/O, eu identifiquei alguns MOSFEt`s na placa 6680bgm e 4435gm porém há varios mosfets na placa, o que eu presenciei tensão foram em dois um ao lado do outro respectivamente S= 19v D= 19v G= 9 (porém no outro constatei 2v) gostaria de uma ajuda para eu identificar o super i/o, quais mosfets checar e se alguem possui o ESQUEMA da placa para me passar. Grato!

Boa Tarde! É o seguinte tenho uma ventilador(zinho) de mesa que quero usar com uma fonte ele também funciona a pilha(isso não vem ao caso) tenho duas fontes de 5vdc 500ma ou 1A, meu ventilador necessita de 3VDC 500mA, claro, poderia comprar uma fonte universal que você chaveia as tensões, mas para aprendizado, gostaria de adaptar creio eu "resistores" na saída da fonte, o que vocês acham?? Como poderia fazer. Grato!

ok valeu!

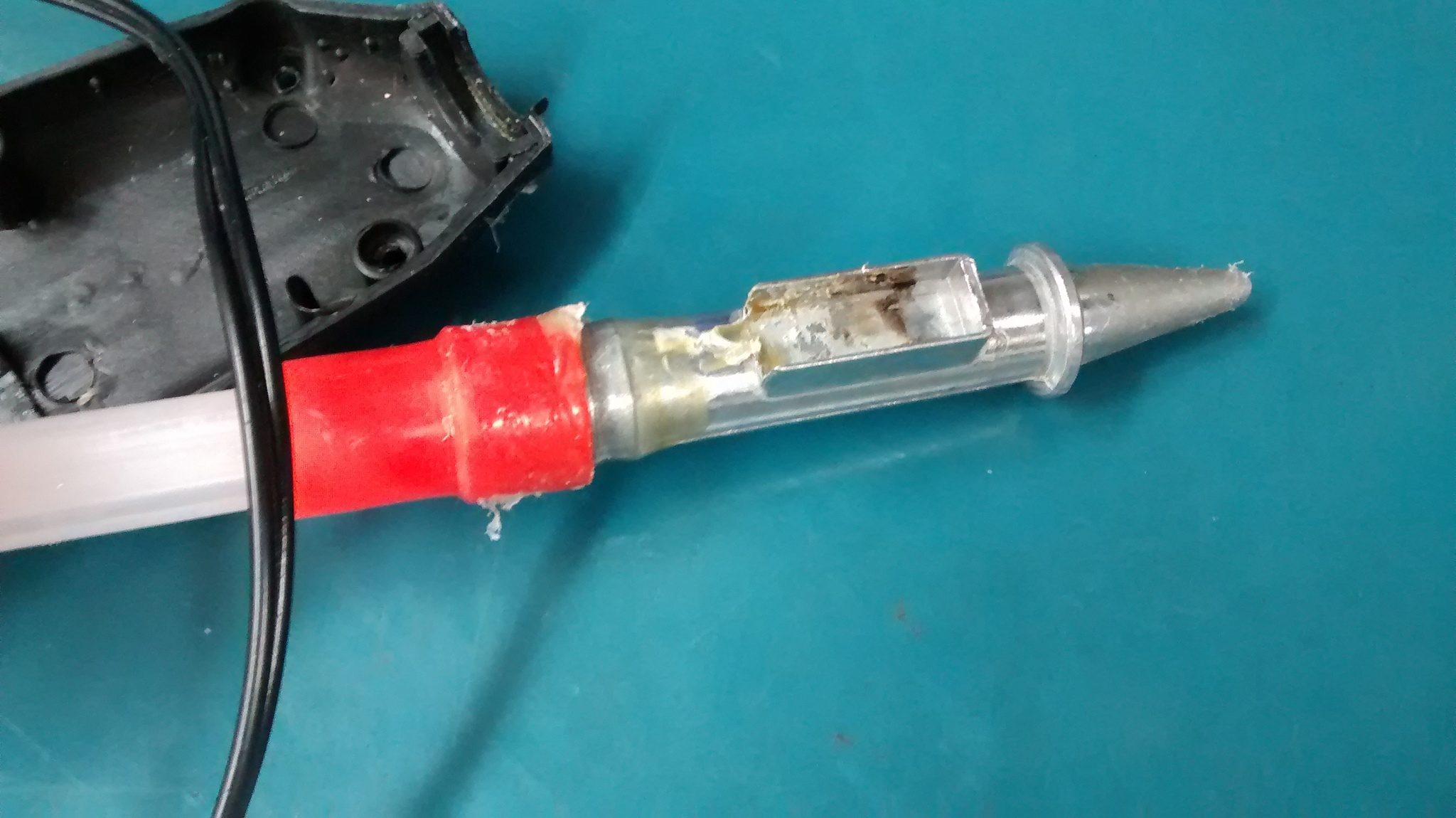

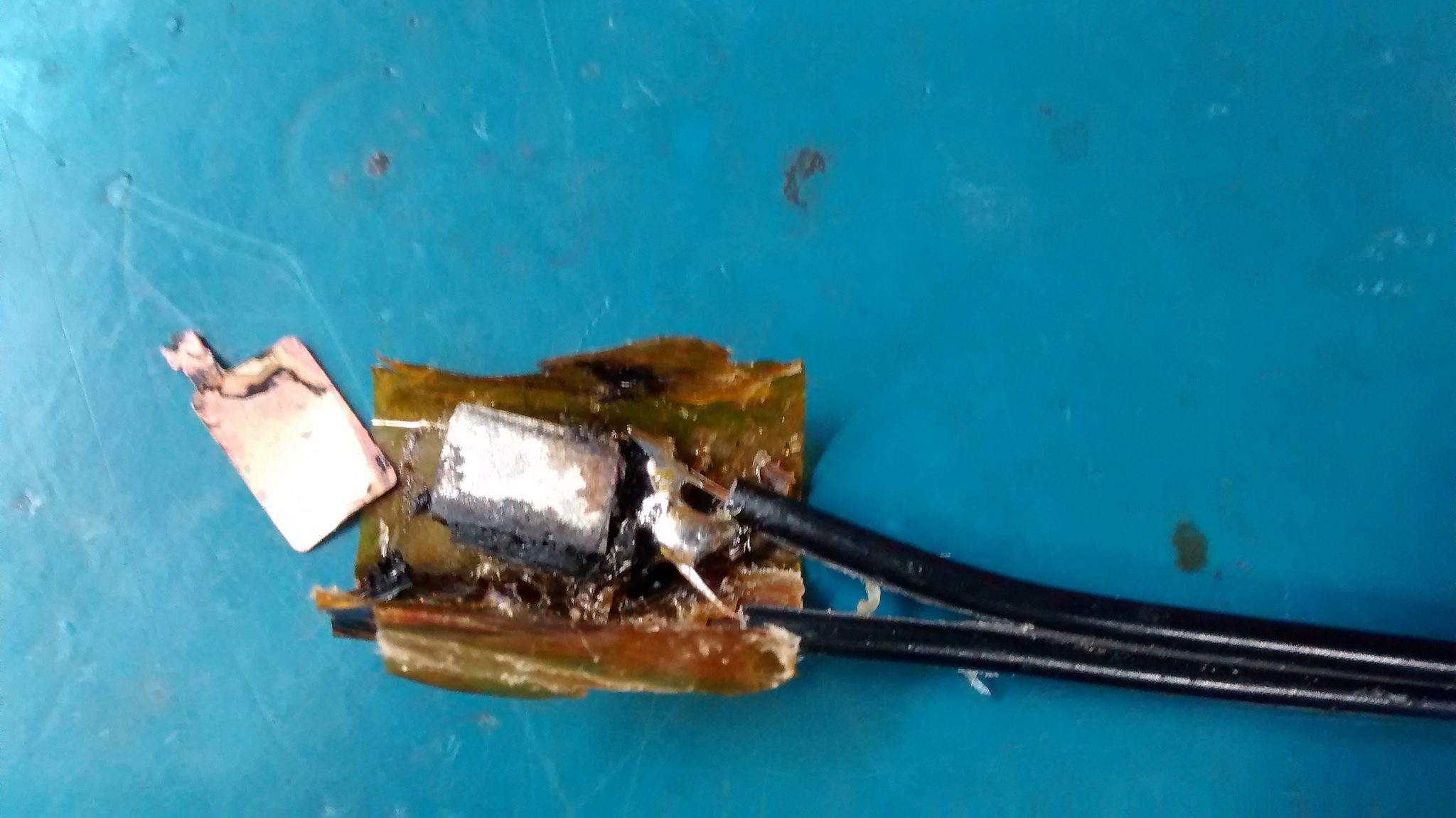

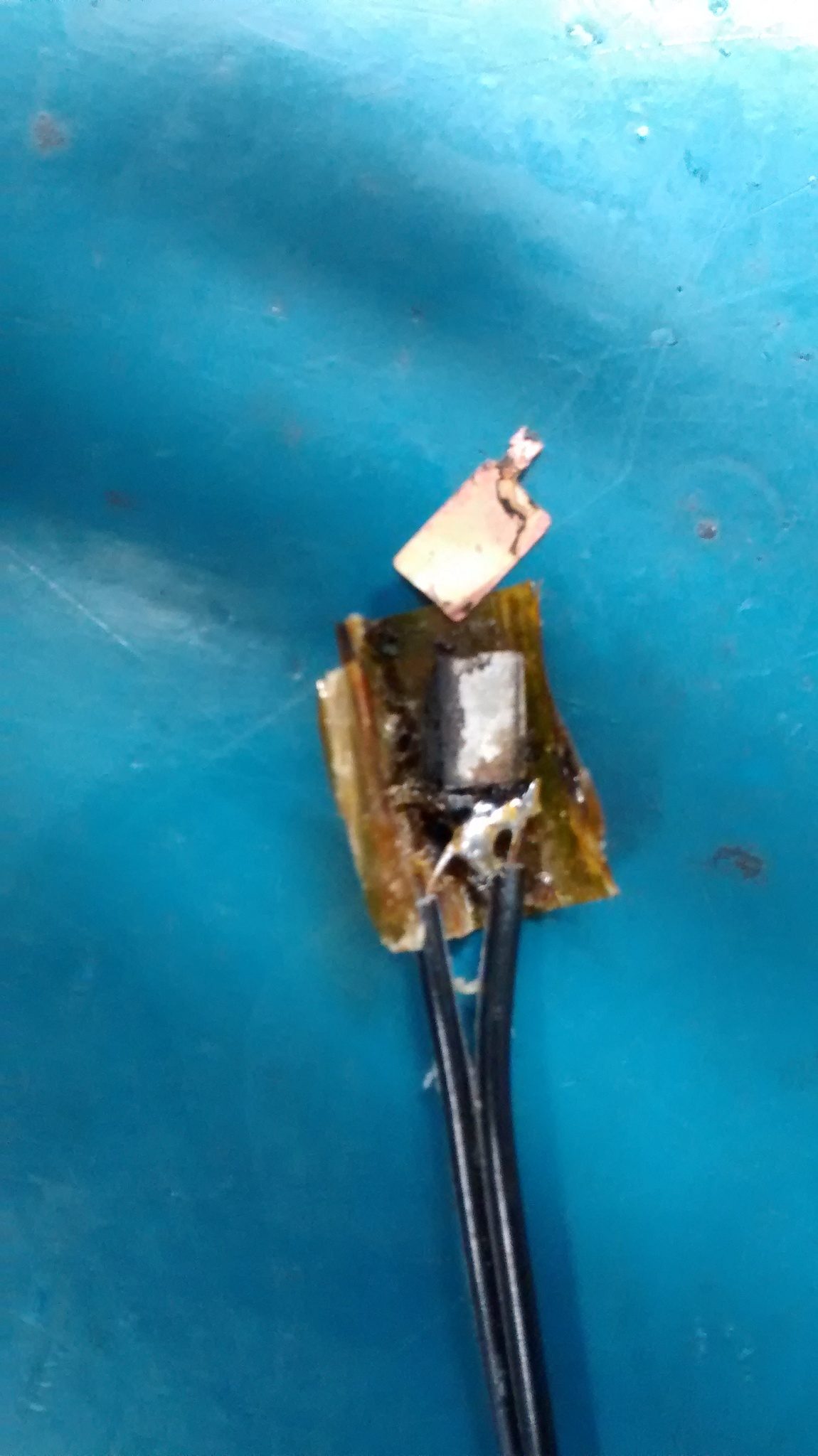

Bom dia!! Pistola de cola quente 110v usada com frequência acabou queimando um componente (o único dentro dela) e eu não sei especificar qual para trocá-lo.. alguém poderia me ajudar com essa tarefa? segue fotos. Grato!

Bom dia! Se o consumo das lampadas é 110volts não vai dar para acender esse circuito com 8 pilhas de 2volts cada!

Por ser um corredor pequeno estava achando 1 minuto muito! Mas já desisti da ideia de tentar diminuir o tempo, vou instalar do jeito que está! Mas agradeço a ajuda de todos! XD

** CI PRINCIPAL CORRIGINDO --- LM324DG----- Então um dos lados do fio amarelo esta ligado: res 18M > res 474k > cap 47uf > fio verde A outra ponta do fio amarelo está ligada no res 100uf e também no mesmo resistor de 18M. Lembrando que não esta ligado apenas nesses componentes tem algumas ramificações para outro cantos da placa ^^ O que acham melhor ir baixando os capacitores eletrolitico e ir testando??

Depois eu posto certinho valor do resistor que está em série com o fio amarelo!

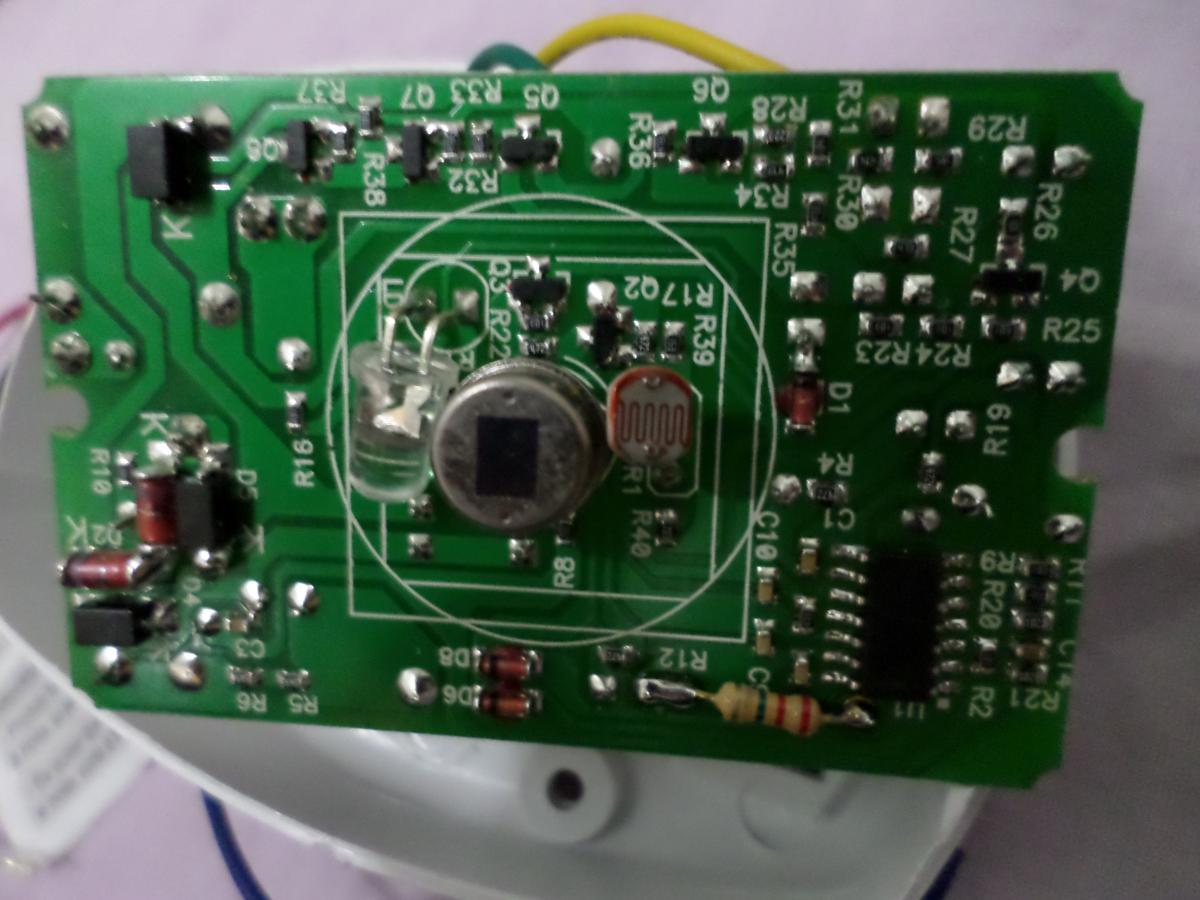

Estou sem minha lupa mas pelo que consegui ler o ci principal é um LM3240G, e o fio amarelo está ligado a um capacitor de 25v/100u e o outro lado do fio está ligado a varios resistores e transistores smd. Segue foto!!

Caro, o outro sensor que eu tinha, acabaram jogando fora não deu tempo de "consertar"

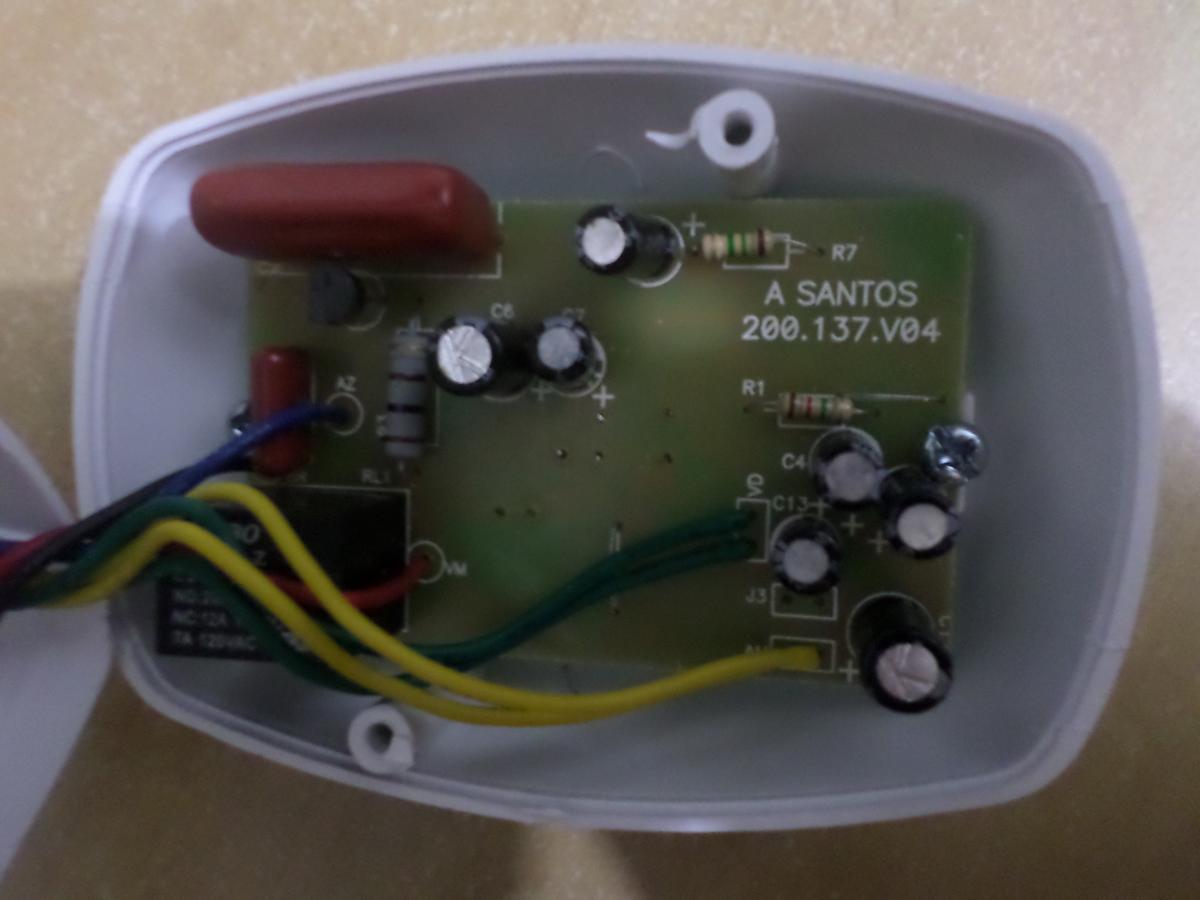

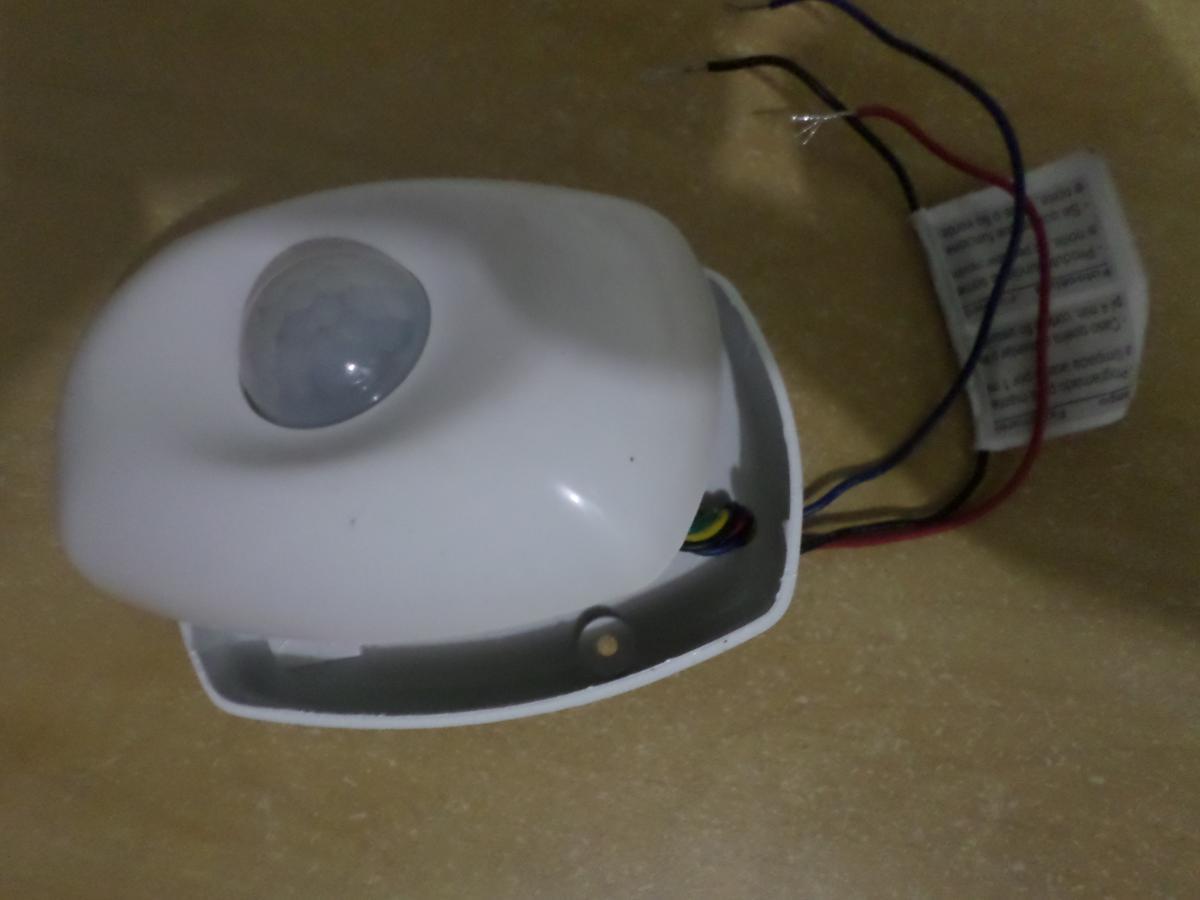

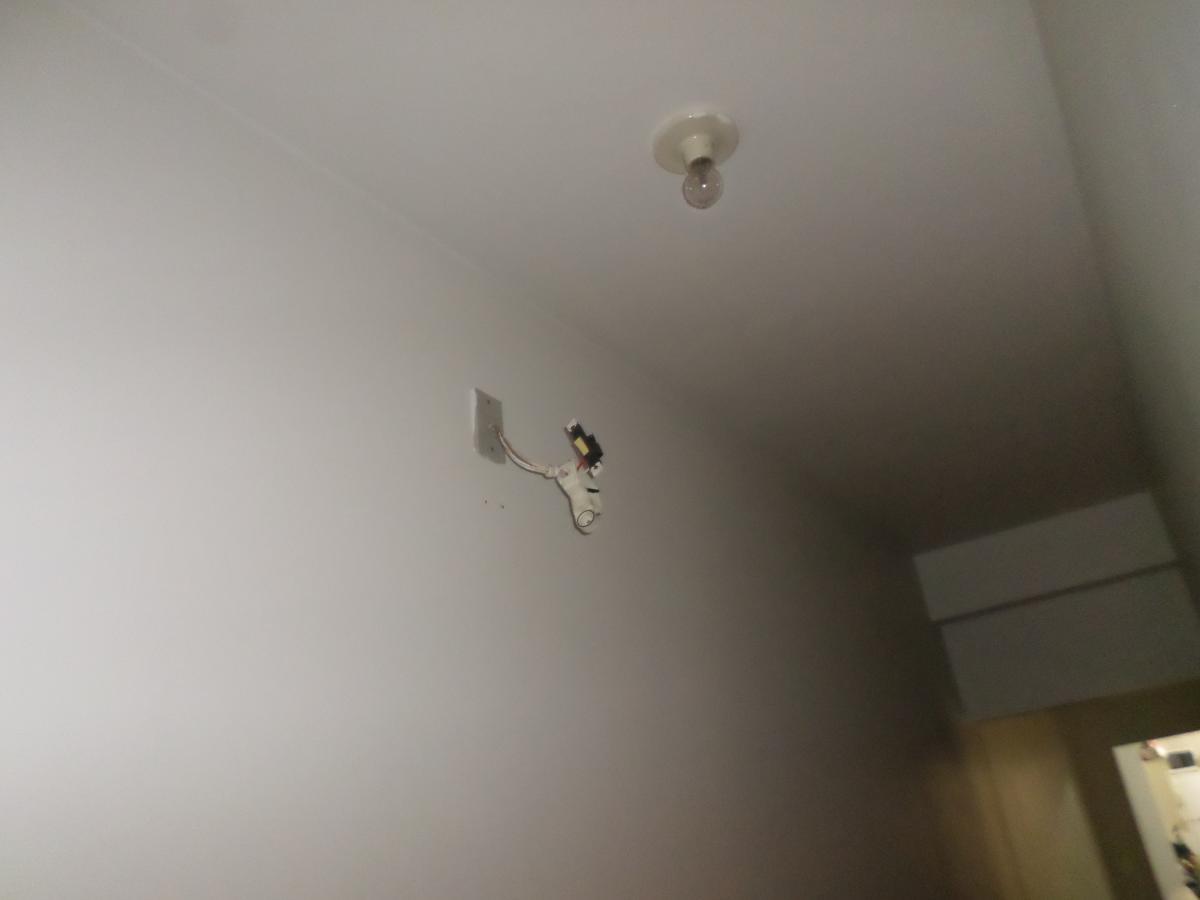

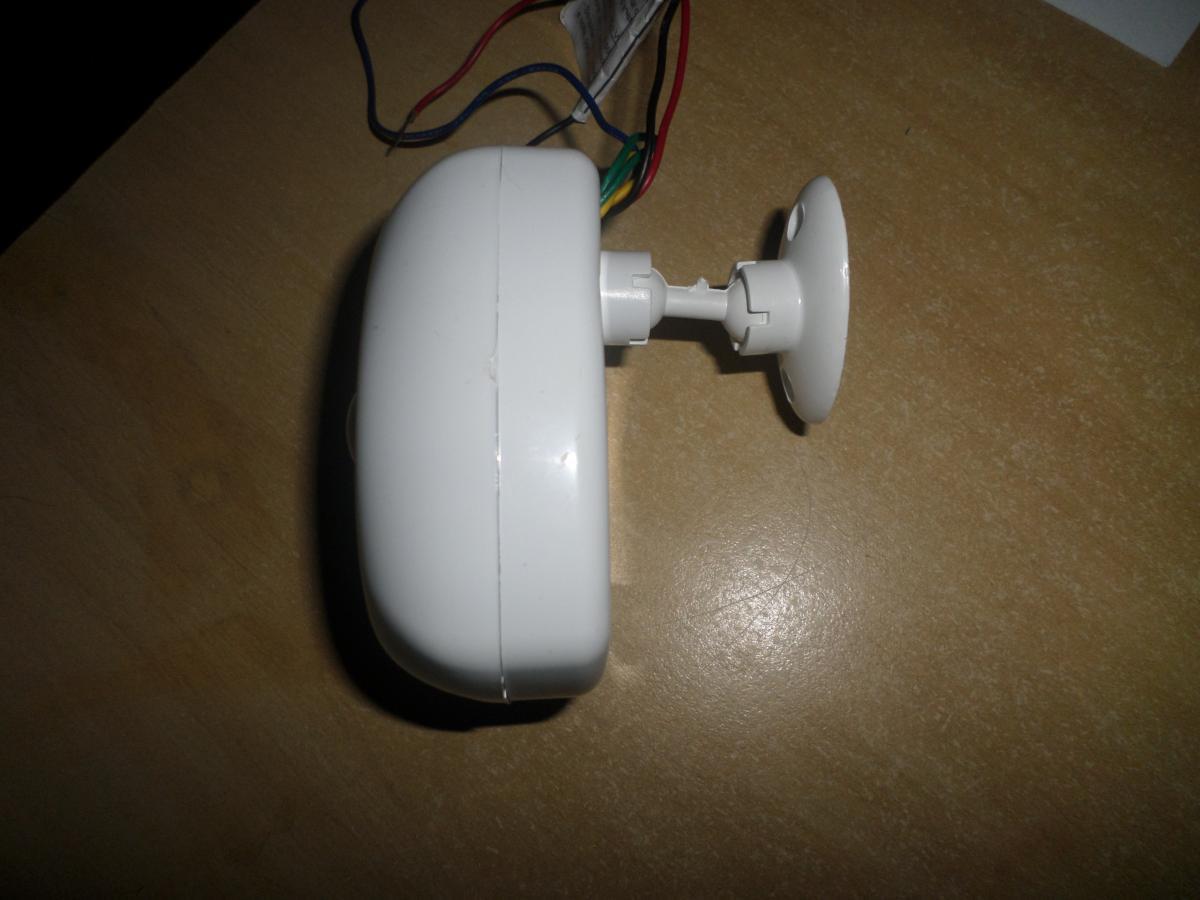

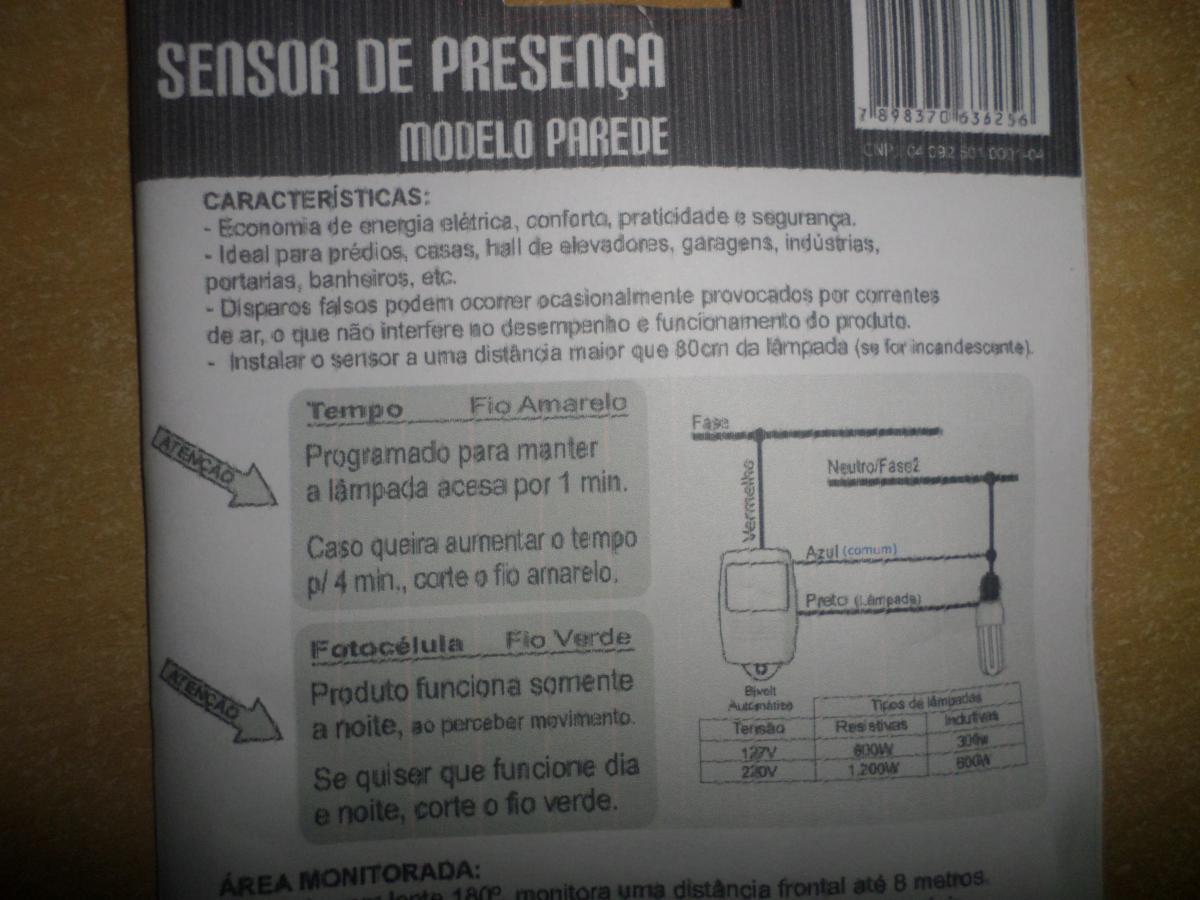

É o seguinte pessoal, meu sensor de presença do corredor de minha casa quebrou faz tempo, e estou com um outro aqui! Porém, lendo no manual dele, o tempo minimo que ele fica aceso é de 1 minuto, gostaria que ele ficasse bem menos uns 30 segundos ou 15. Resolvi abrir ele tirar umas fotos e postar neste tópico com a seguinte pergunta.. Será que consigo substituindo algum componente (capacitor talvez) ou acrescentando algum, consigo diminuir esse tempo forçadamente?? Como podem ver nas imagens na vdd o sensor nao fica no teto mas sim na parede, o outro sensor que eu tinha era de formato diferente desse, será que este serve colocando no mesmo lugar do outro? (como podem ver na imagem instalei um interruptor provisório) Grato desde já!

Western Digital muito bom mesmo!!

Já conseguiu vender os notebook's?

Caros, Tenho um moto g geração 1 e ultimamente a câmera traseira não está dando "FOCO" quando vou tirar uma foto, o círculo do foco as vezes fica branco ou verde mas não dá o foco!! Já esta atualizado o app da câmera, porém, não sei se é o problema é físico ou software! Alguém poderia me ajudar? Grato!

Desculpe minha "ignorância" mas qual interfone você possui? HDL? Pois a fonte do HDL é de 13volts, porque chegaria a 99V ao tocar? Estou um pouco perdido rsrs.

@faller, Vizualizei alguns circuitos na internet utilizando esse regulador de tensão e, notei dois capacitores em paralelo nas portas (1 e 2) (2 e 3) então qual seria a função dos mesmos?? já que nesse caso o @ramon não vai precisar utilizar.

@Bandit_1, Não encontrei nenhum esquema desse modelo especifico, deve ser bemmmmmmmm antigo esse modelo, porém encontrei um esquema do mitter minipa ET-3021 http://file:///C:/Users/fkanesaki/Downloads/Multimetro+Minipa+ET-3021.pdf não sei se irá ajudar em alguma coisa rsrs

@aphawk, Foi isso que eu quis dizer !

Então pela lógica o sinal de RL será uma meia onda?

Pra mim seria o pulso do gate se medir a carga!

Coloque na escala de continuidade com a placa desligada meça os fusiveis em paralelo ouviu o "apito sonoro" do multimetro estão bons os fusiveis. Fusivel bom resistencia quase zero. Infinito seria o fusivel aberto.

Essa ideia de regular segundo a temperatura ambiente acho que ja vi! Mas seria algo mais complicado eu acho. também ja vi chuveiro com leds ..quando esta na temperatura fria ascende leds azul na água caindo.. e quando está quente vermelho...muda de acordo com a temperatura selecionada.

o fusível que apresenta 0.18v então precisa ser trocado!!!
