TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Boa tarde meu amigo Bcpetronzio e Vtrx como não consegui acertar aquela placa , resolvemos comprar outra e hoje fui colocar no lugar e funcionou perfeitamente, comprovado defeito na placa principal. Acredito que foi o processador, ainda vou tentar acertar a placa está aqui comigo, como a tv está funcionando posso fazer devagar. Um abraço para vocês que me ajudaram neste conserto e até a proxima. Leonardo. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Vou dar uma pausa até sábado , vou me encontrar com o conjunto,( a tv completa) já coloquei o resistor de 10k novo na placa principal que tinha tirado , vou ligar tudo e ver se tem alguma reação, aproveitando para medir todas as fontes dc/dc. Um grande abraço e retorno sábado a noite. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Bom meu caro amigo, cheguei agora do trabalho e só vou ver os videos amanhã, muito obrigado e estamos juntos nesta parada, sem luta não há vitória. Amanhã mando notícias. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Vtrx e Bcpretronzio . Boa noite. Exatamente isso que vou fazer amanhã , verificar as fontes dc/dc , já encontrada no esquema. A fonte está boa , já fiz este teste , desliguei a placa principal liguei 3,5v com power on e drive on , liguei e acendeu os leds e verifiquei e todas as tensões estavam ok. Quanto a memória flash tenho como verificar ? para programar teria que ter uma interface feito programação de pic? Aqui por Macaé a coisa é difícil demais , não tem peça e não conheço ninguém que possa me emprestar a placa principal. Com estas dicas valiosas, vou continuar verificando e amanhã passo as tensões das fontes dc/dc. Muito obrigado a vocês pelo retorno. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Bom , devido ao que você leu o que acha que está acontecendo? Vou continuar nela, não vou desistir, só que estes capacitores fica difícil de saber se estão bons . Mas vamos a luta , qualquer notícia retorno. Um abraço e obrigado pelo retorno, valeu. Leonardo. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Alguém pode me dar uma força para acertar esta tv. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Já havia tirado e agora tenho que arrumar outro para colocar no lugar e fazer mágica para soldar ele hihihi. Vou continuar procurando o culpado hihi Valeu pela ajuda meu caro. Abraço. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Vou continuar pesquisando , esse inverter vai direto ao pino 18 do conector principal que vai para fonte . só que lá na fonte o nome dele é DRV ON que é o comando dos leds , por isso acho que aquele resistor tem tido a ver pois estamos sem tensão nestes pinos . Obrigado pela força . -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores

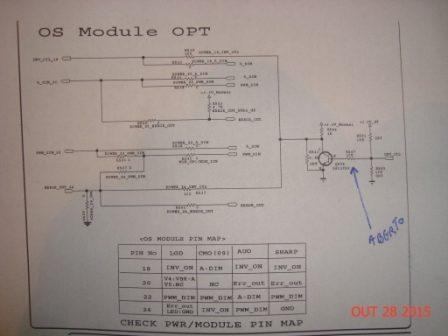

Esta placa que estou pesquisando é a placa principal , e esse resistor R543 do coletor para o emissor do transistor 2SC3052 não tem na placa , só no esquema , o outro R552 que vai para o terra também não tem, e estão na placa principal e o que faz o INV CTL? acredito que manda tensão para ligar os leds ? -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Um lado 10k o outro 6k medido com multímetro analógico escala X1K. Segue a imagem em tamanho maior. Abraço. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Bom dia professor. Dei uma boa verificada da linha do inverter on e achei um resistor de R547 de 10K alterado está com 6K , ele é ligado na base do transistor Q504 , acho que esta linha que alimenta os leds ? vou continuar verificação , vou na única loja aqui para ver se acho o resistor . Mande mais dicas, preciso logo acertar esta TV. Um abração. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Deu uma resistência alta 150 ohms dos dois lados em escala de X100 , será que está bom, se não estiver onde vou arrumar isso para trocar hehehe. Em X10K deu sinal ponteira vermelha na base e deu para coletor e emissor depois troquei a ponteira preta na base e vermelha no emissor e deu também acho devido ao resistor. Acho então que tenho que procurar mais. Tem alguma ideia? -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Bom meu amigo, iniciei os testes na placa achei um transistor Q502 um RT1P141C-T112 SMD que não dá nada acho que está aberto , ele tem um resistor dentro, ele é um PNP , o teste dele é o mesmo para um pnp normal? Ainda estou continuando os testes para ver se acho mais coisas. Estou te mandando a foto do conector da placa principal e o Q501 que está bom e o Q502. Veja aí. Abraço. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Obrigado meu amigo , estou com a placa principal aqui em casa e vou verificar os capacitores e transistores da linha do drive on , você acha que a fonte está boa, como tenho todas tensões lá no conector , tenho tensão 0 em drive on e LED+B também 0 . Valeu professor depois volto para dar notícias. Abraço. -
TV smart lg 42 LW5700 só fica no standy by
Py1leo respondeu ao tópico de Py1leo em Televisores e projetores
Alguém pode ajudar?
