Luan.Alencar

Entendi, muito obrigado pessoal! @faller @Mestre88 @FelipeZ. Me ajudaram bastante!

Mas a pastilha suporta apenas 6A. E o transistor amplifica mais que isso. Tem algum problema?@Mestre88

@Mestre88 Uma pastilha de peltier de 6A e os 40mA da saída de um microcontrolador.

@faller Preciso fazer uma interface de corrente DC/DC onde 30 a 40mA se amplifiquem para 6A...

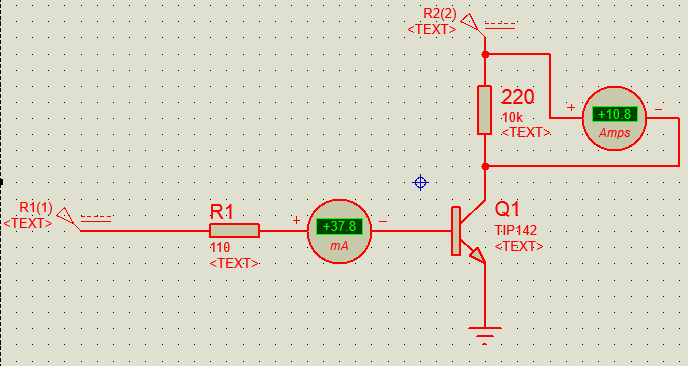

Galera, preciso chegar a no máximo 6A de corrente de coletor do TIP142, sem alterar a corrente de base e o transistor: Poderiam me ajudar? Obrigado!

@jonatasfn Recomendo, tanto para agilizar e ser mais fácil, o uso de um arduino. Não sei seu grau de conhecimento, mas quanto ao driver: http://autobotics3d.com.br/arduino/shields?product_id=555; Ele já está pronto, tudo que precisa é conectar os fios arduino; -O Arduino servirá também para outros projetos, então vale a pena o investimento. Quanto ao calculo, é bem relativo, exige muitas variaveis como peso da bolinha, força dos motores. Enfim, vai na tentativa e erro até conseguir! Desculpe a demora para responder!

pode sim @jonatasfn as correias serviriam para manter o sincronismo da rotação... Quanto ao motor, uma caixa de redução que aumente o torque seria uma boa, geralmente motores de furadeiras são bem potentes!

Olá amigo, já pensou em utilizar o CI555 como o temporizador?

Olá amigo, no vídeo o sujeito usou dois motores CIM. http://www.andymark.com/CIM-Motor-p/am-0255.htm

Tudo bem. Qualquer coisa, atualizo o Proteus... Muito obrigado a todos! e desculpe pelo tempo perdido!

Muito obrigado @albert_emule e @Isadora Ferraz ! Na realidade, não preciso monta-lo de fato, e sim fazer esse esquema no proteus. Não encontrei esses modelos lá... Vocês sabem como posso adaptar isso?

@albert_emule Apenas liga e desliga mesmo... A carga não foi específicada... Acredito que deva ser apenas um equipamento qualquer, resistivo...

Boa tarde galera, estou precisando fazer um circuito de interface usando transistores na configuração Darlington, indicando os resistores certos e identificando o modelo de cada transístor. A interface precisa fazer com que um controle de 5VCC e 100mA acione uma carga de 24VCC e 5A. Os transistores podem ser NPN e PNP.... Ficarei imensamente grato se alguém puder me ajudar com o circuito e o dimensionamento dos resistores... Valeu!

Conhece o maravilhoso 7805? http://www.netsoft.inf.br/aulas/EAC_Curso_Eletronica_Aplicada/5__Reguladores_de_Tensao.pdf

OK, muito obrigado @aphawk e @Isadora Ferraz !
