Fabiano.araujo

Valeu pela dica test man. E mais uma vez obrigado.

Olá pessoal, hoje venho só agradeçer a participação de vocês. o problema foi resolvido graças às informações que passaram. Especialmente essa última do teste man, sobre os fuses, se perceberem no primeiro código que postei não havia configurado os fuses, após a configuração dos mesmos consegui resolver 98% do problema. Precisei adicionar também um delay de 1 ms pois os primeiros caracteres ainda estavam estranhos, com esse delay estabilizou. Segue o código caso outras pessoas tenham o mesmo problema. #include <18F2550.h> #fuses HSPLL,NOWDT,NOPROTECT,NOLVP,NODEBUG,PLL4,VREGEN,MCLR,PUT #use delay (clock=20000000) #use RS232(baud=19200, parity=N, bits=8, xmit=PIN_C6,rcv=PIN_C7) void main() { char x; short valor_anterior_A0 = 1; while(true) { delay_ms(1); printf("\n\rPIC RS-232\n\r"); while(true) { if (kbhit()) { x = getchar(); switch(x) { case '1' : output_high(PIN_B6); break; printf("\n\rLed 1 aceso."); case '2' : output_low (PIN_B6); break; printf("\n\rLed 1 Apagado."); case '3' : output_high(PIN_B7); break; printf("\n\rLed 2 aceso."); case '4' : output_low (PIN_B7); break; printf("\n\rLed 2 Apagado."); } } if (input(PIN_A0) != valor_anterior_A0) { if (input(PIN_A0)) printf("\n\rBotao Pressionado."); else printf("\n\rBotao Solto."); valor_anterior_A0 = input(PIN_A0); } } } } Mais uma vez obrigado a todos.

Boa noite pessoal, então fiz um teste com outro microcontrolador o PIC16F887 e o software LDmicro, e consegui enviar os caracteres perfeitamente. Aproveitei para comparar as tensões em RX - TX do PIC ( 4,9v ) e RX - TX do PC ( -7,9v ). Nos dois MCUs esses parâmetros estavam iguais, no entanto, no PIC18F2550 os caracteres continuam "loucos", sendo que estou usando o mesmo circuito, acredito que o problema é no firmware, como sou novo no mundo dos MCUs acho que estou cometendo algum erro. Amanhã irei testar meu código no 16F887 já que o teste foi realizado com o firmware gerado pelo LDmicro.

Obrigado Isadora, já fiz esse teste, e funcionou perfeitamente. Inclusive com e sem o MAX232, funcionou em ambos os casos, agora estou focado no MCU.

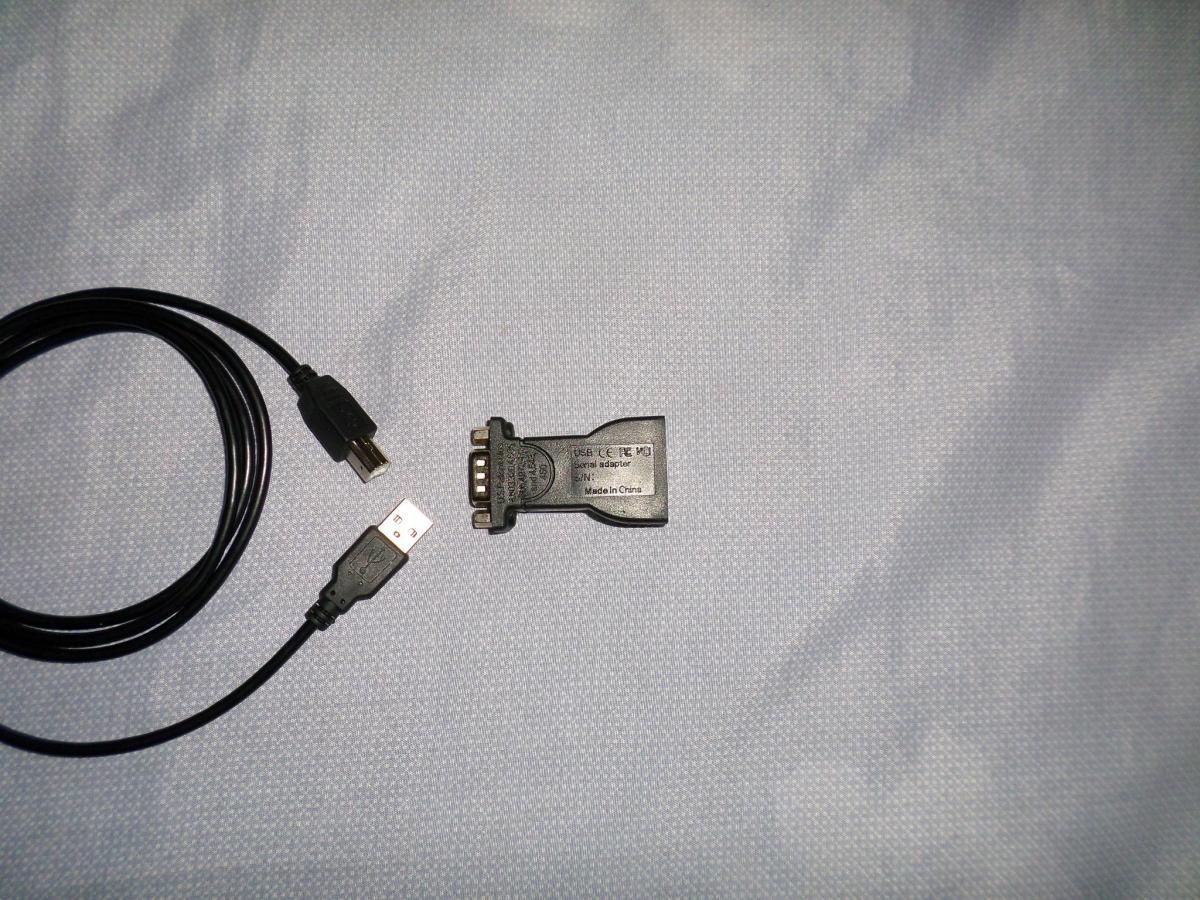

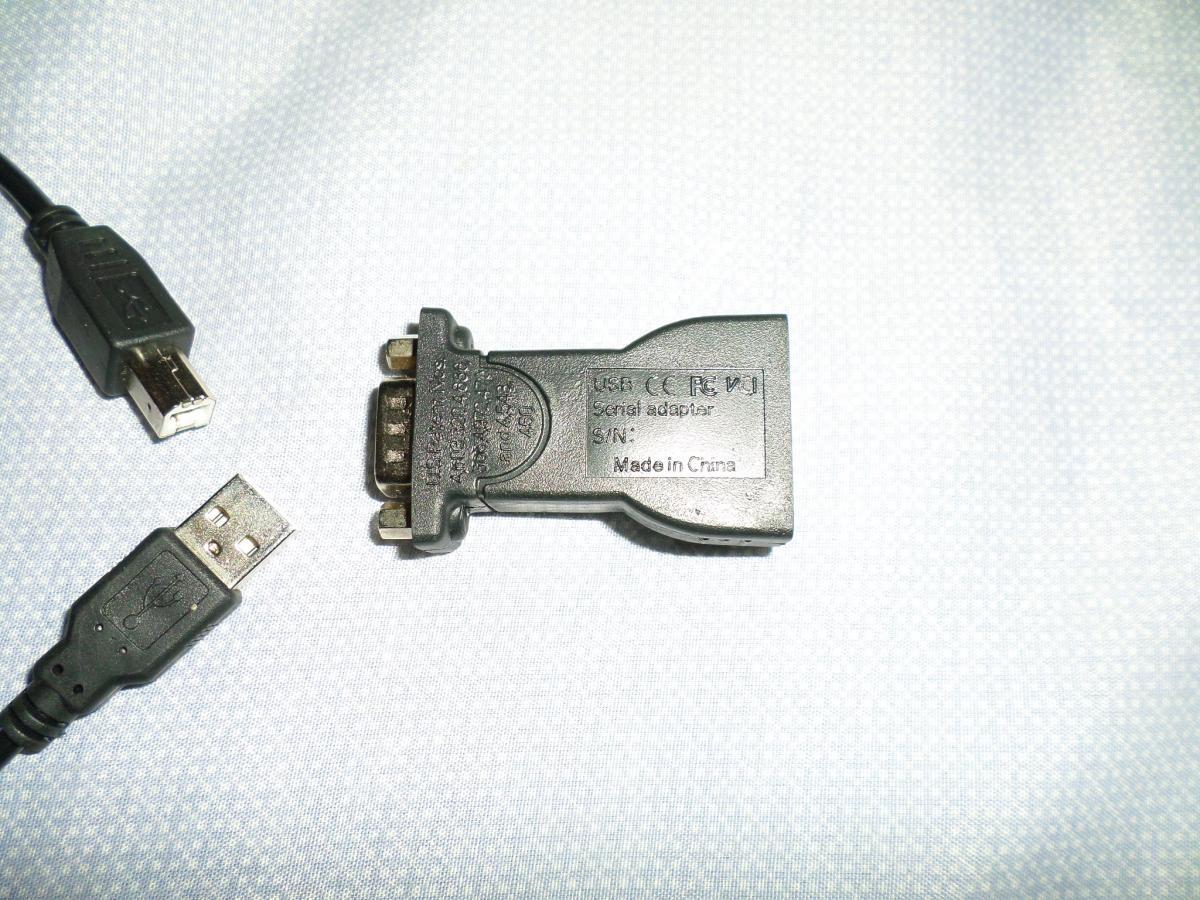

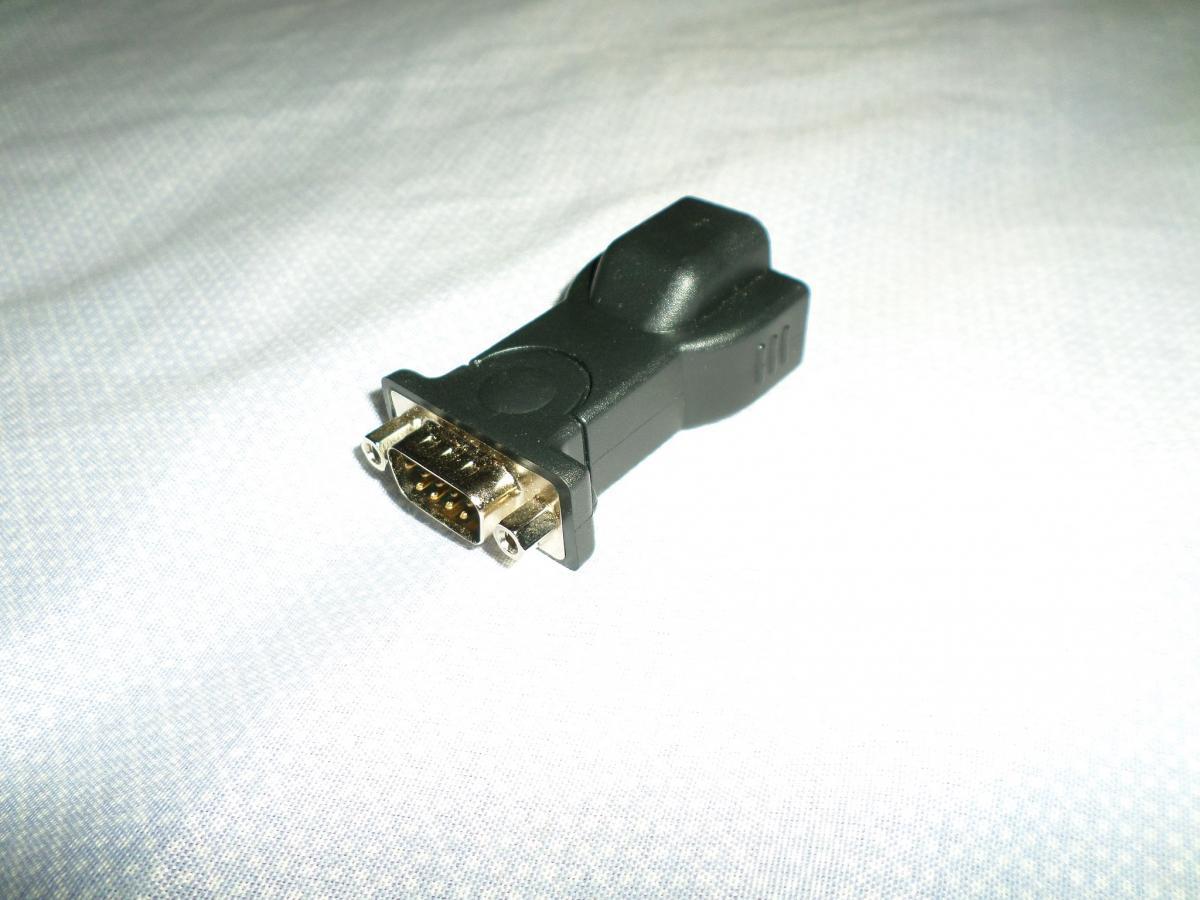

Olá amigo, segue as fotos. Sobre o circuito sem o max232, fiz um teste sem utiliza-lo, mas o problema continuou. O firmware baixei na net, inclusive testei vários, mas todos apresentaram o mesmo problema. Estou utilizando o notebook com o cabo usb rs232, mas já testei também no meu PC, que possui entrada DB9, também não funcionou. Estou ficando sem ideias.

Obrigado test man, já verifiquei essas informações que você passou, eu já tinha observado e corrigido, no Proteus, não sei o motivo os pinos são invertidos, mas fisicamente a ligação está correnta. Estou usando um adptador usb Serial, será esse o problema?

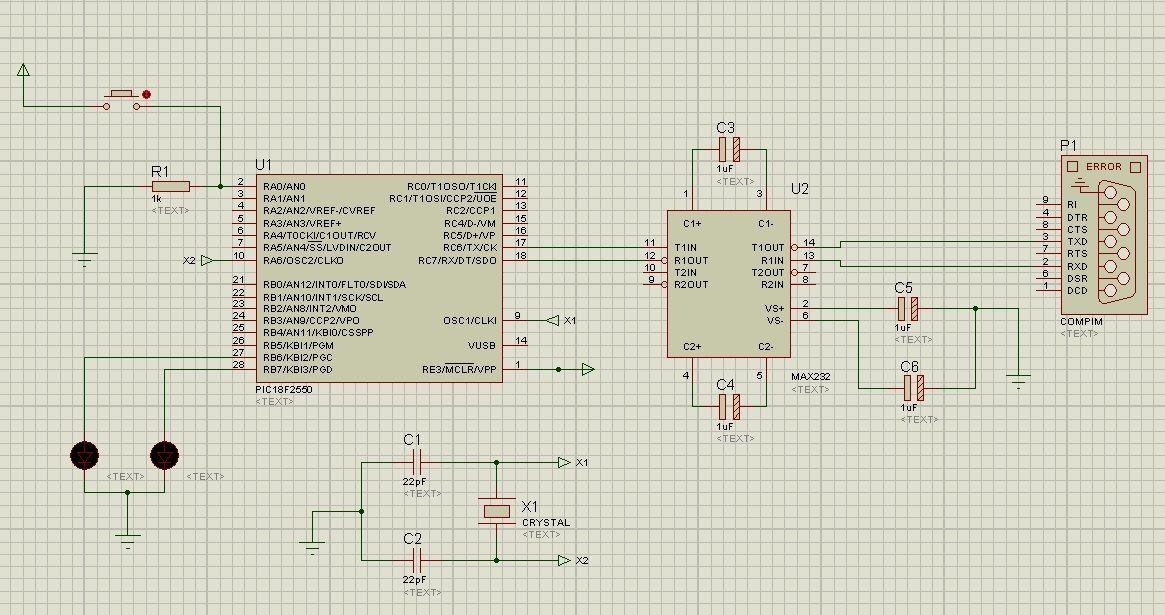

Olá pessoal, estou com uma problema para implementar a comunicação entre o PIC18F2550 e uma porta Serial RS-232. Fiz o esquema no Proteus simulei e funcionou perfeitamente, mas quando faço a montagem física recebo o erro "UART receiver framing error". Segue o código e o esquema. Se alguém puder ajudar agradeço desde já. #include <18F2550.h> #use delay (clock=20000000) #use RS232(baud=9600, parity=N, bits=8, xmit=PIN_C6,rcv=PIN_C7) void main() { char x; short vlr_a0_ant = 1; while(true) { printf("\n\r\n\rFabiano Araujo dos Santos\n\r"); while(true) { if (kbhit()) { x = getchar(); switch(x) { case '1' : output_high(PIN_B6); printf("\n\rB6 ativado.\n\r"); break; case '2' : output_low (PIN_B6); printf("\n\rB6 Desativado.\n\r"); break; case '3' : output_high(PIN_B7); printf("\n\rB7 ativado.\n\r"); break; case '4' : output_low (PIN_B7); printf("\n\rB7 Desativado.\n\r"); break; } } if (input(PIN_A0) != vlr_a0_ant) { if (input(PIN_A0)) printf("\n\rA0 ativado.\n\r"); else printf("\n\rA0 desativado.\n\r"); vlr_a0_ant = input(PIN_A0); } } } }
