Silnei Santana de Souza

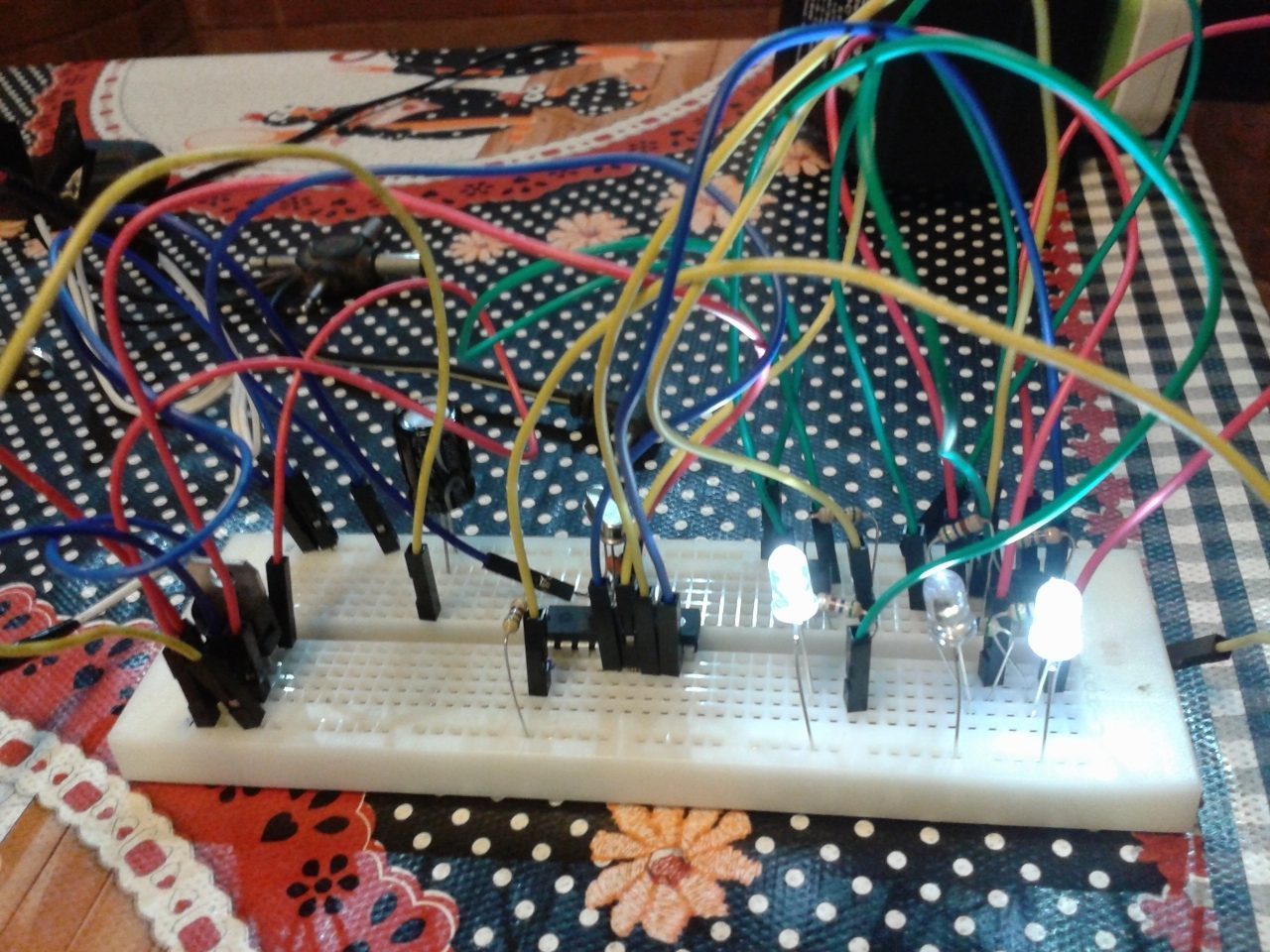

Bem pessoal obrigado pela ajuda. Consegui resolver o caso do pic através de um professor de eletrônica o link dele está abaixo. Mas agradeço a todos pelo empenho, o meu problema era na parte de gravação do pic. No meu caso tem que configurar o oscilador de 4mhz em XT e desativar o MCLR ou master clear no Fuse. No restante o software funcionou direitinho. Segue a foto dele em funcionamento. Valeu obrigado.

Isadora tudo bem ? Eu estou utilizando o gravador K150 com o software microburn. No microburn, na parte dos fuse tem a configuração do oscilador. está escrito desta forma: RCCLK RCIO IRCCLK IRCIO EXTCLK LP XT HS Qual desses eu poderia utilizar, já tentei vários. Na verdade como o meu projeto é muito simples eu gostaria de utilizar o clock interno, mas não sei qual destes seria. Você poderia me ajudar ? Muito obrigado.

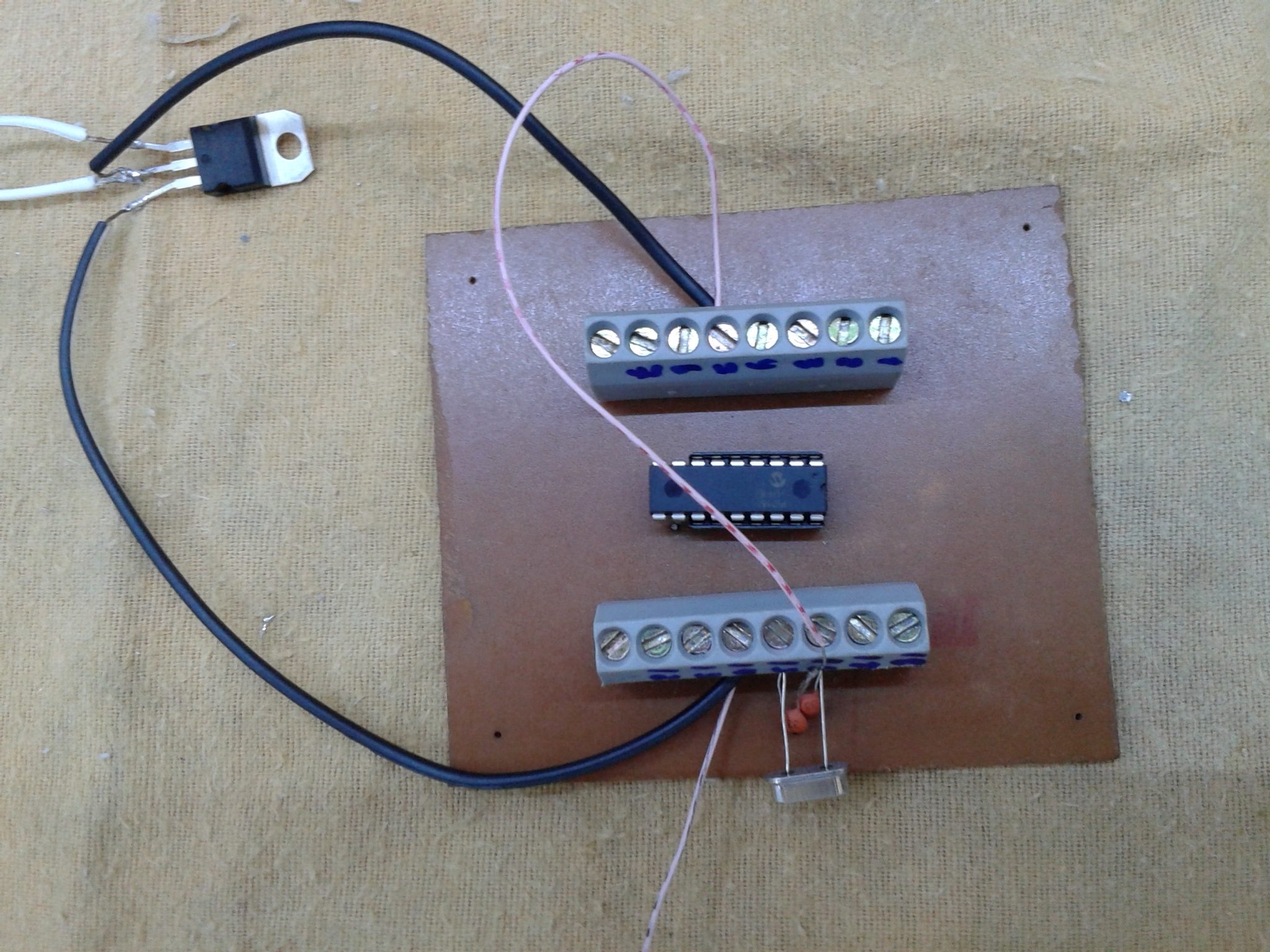

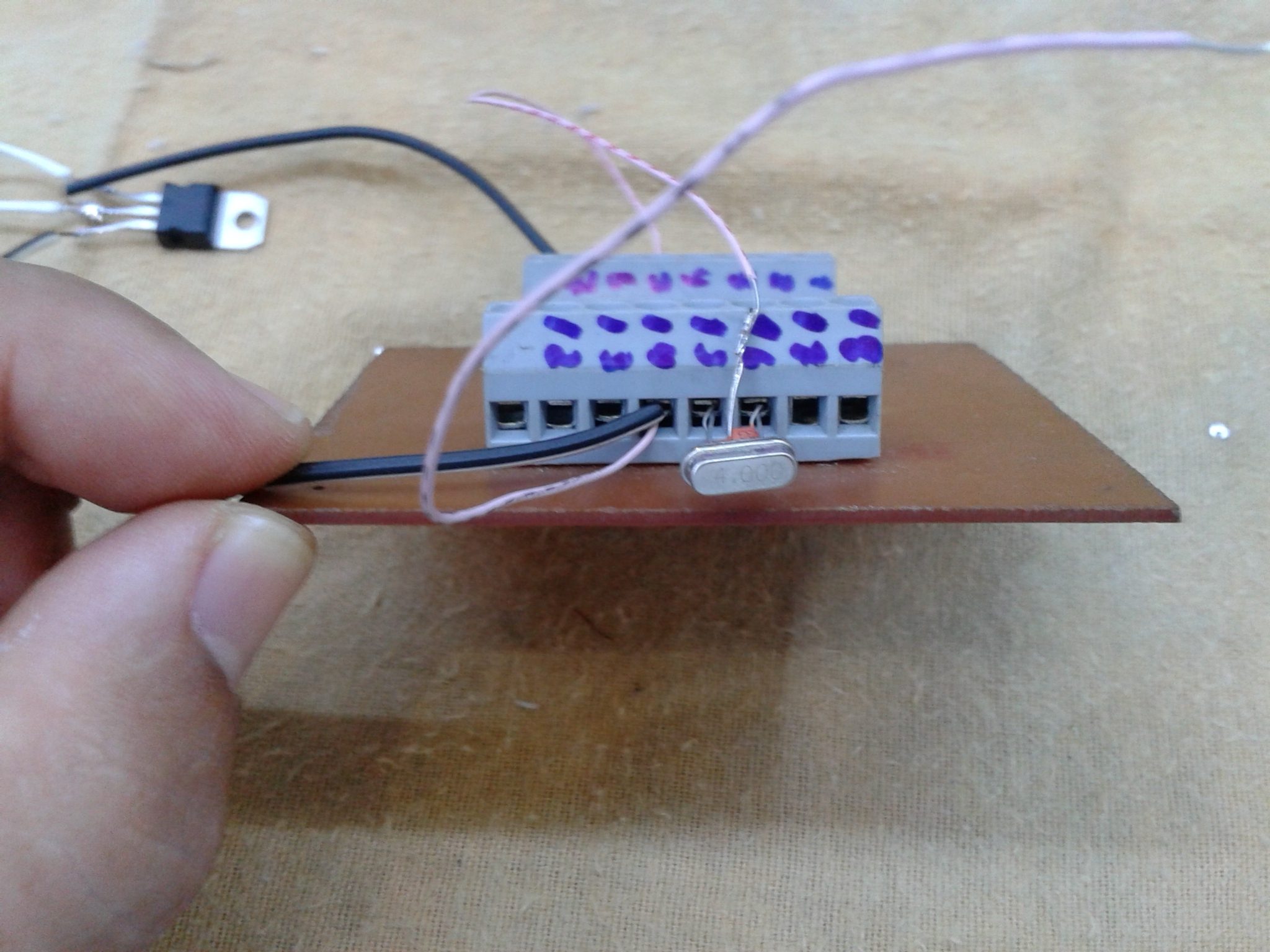

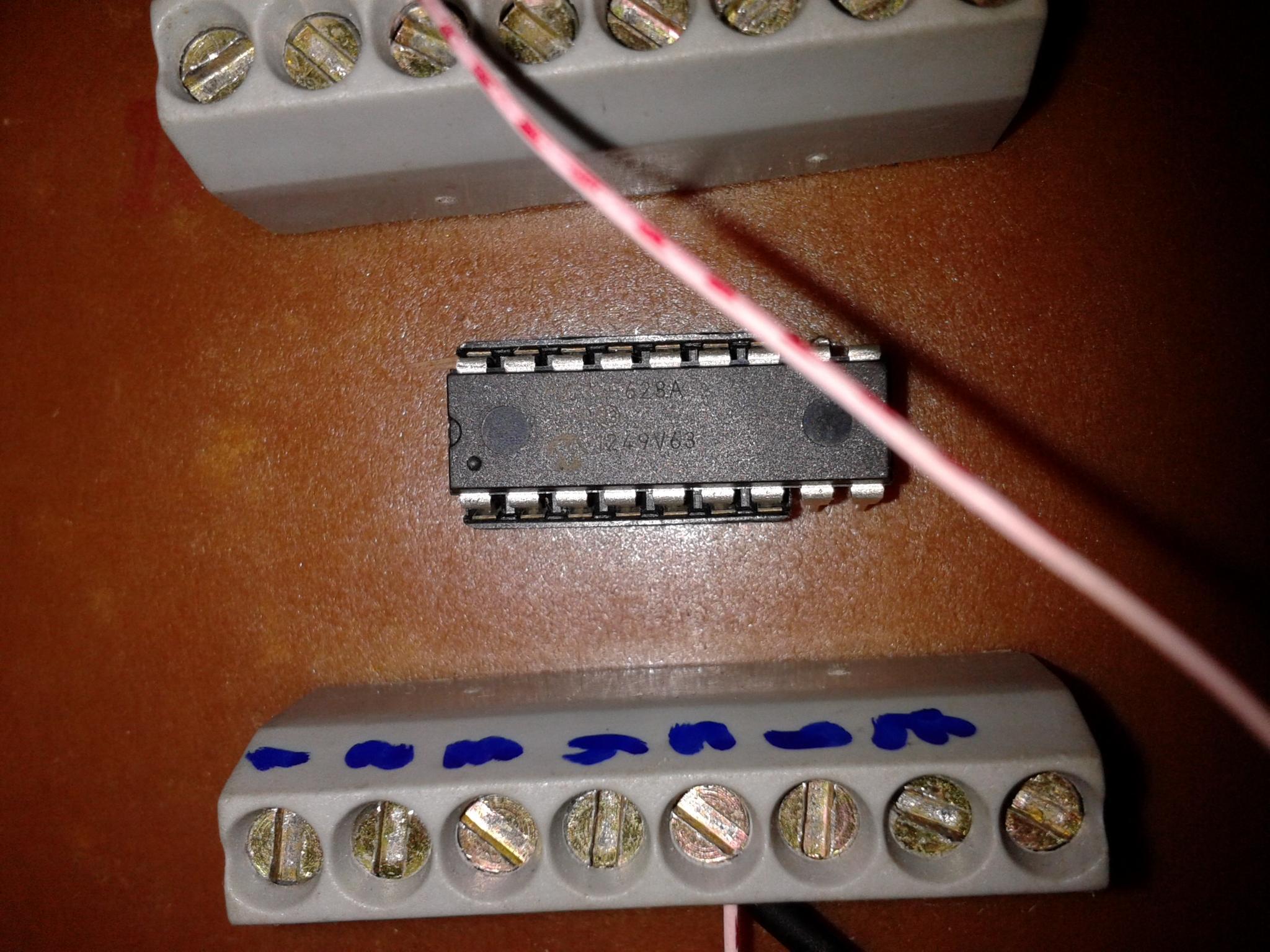

Olá pessoal, eu coloquei as fotos do pic numa espécie de protoboard fixo. Eu coloquei nessa placa somente para ver se funciona, está alimentado com 5vcc entre o pino - 5 e o + 14. O clock está conectado entre o pino 15 e 16 com cristal de 4mhz e os capacitores de 33pf como nas fotos. No meu software é assim eu dando um pulso positivo no pino 1 ele tem que oscilar no pino 6 e 7 e mais um pulso ele mantém em nível alto o pino 8 e mais um pulso desliga tudo. Mas nada acontece, será que estou fazendo alguma coisa errada.

Usuário mor_al, quando a gravação termina ele me da uma informação de que a gravação foi feita com sucesso. eu estou usando no protoboard uns fiozinhos que não são padrão do protoboard será que está ocorrendo um mal contato ?

Amigos, bom dia. Estou tendo uma certa dificuldade em gravar um pic 16f628a com um gravador usual de mercado o k150 via usb. O programa do pic foi inscrito em ladder no ldmicro está tudo ok, funciona no simulador fiz a copilação para arquivo .hex , então abro o software do gravador o microburn fiz toda a configuração ajustei o clock, estou trabalhando com um cristal de 4mhz e 2 capacitores de 33pf este clock é chamado de XT. Faço a gravação tudo parace normal, mas quando coloco o pic no protoboard o mesmo não faz nada, não executa nenhuma função estabelecida no ldmicro. Já verifiquei a alimentação, troquei vários tipos de clocks e não funciona. Será que alguém saberia o que pode ser? Obrigado.
