Ricardo Corsi

Gambiarrex Solution! Desmontei o conector, mas o processo se mostrou DESTRUTIVO demais para o plug alienígena. Então baixou o Magiver aqui, arrumei dois jumpers fita isolante e umas cusparadas e voilá! Conector feito e luz de Led para HD funcionando! Valeu a todos q participaram aqui, vocês mataram a pau!

O único q não está ligado é o dito cujo! (foto do primeiro post)

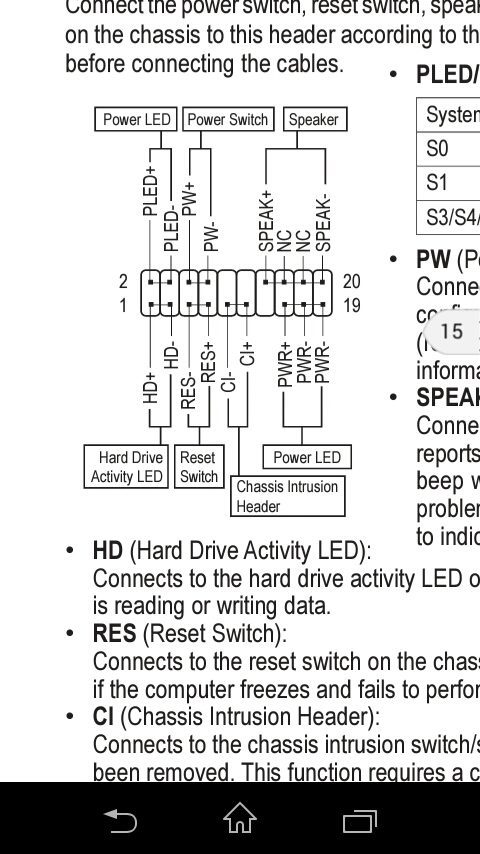

Novo problema - por eliminação eu tenho conectores identificados para POWER LED, POWER SW, RESET SW. Pelo esquema do manual da placa-mãe em anexo, dá pra ver q tem dois lugares pra ligar a luz de Led. Sobrando: o HD LED (pra mostrar atividade do HD), e 3 pinos de POWER LED na sequência, pra mostrar quando estiver em estado de hibernação. Desses o de atividade de HD é o mais importante. Porém, o formato do plug não permite que eu ligue os plugs de PLED que vão logo acima dos de atividade de HD. Se eu inverter os cabos do plug "alienígena" eu consigo colocar todo mundo junto. É fácil fazer isso ou vou ter q procurar outra solução? Novo problema - por eliminação eu tenho conectores identificados para POWER LED, POWER SW, RESET SW. Pelo esquema do manual da placa-mãe em anexo, dá pra ver q tem dois lugares pra ligar a luz de Led. Sobrando: o HD LED (pra mostrar atividade do HD), e 3 pinos de POWER LED na sequência, pra mostrar quando estiver em estado de hibernação. Desses o de atividade de HD é o mais importante. Porém, o formato do plug não permite que eu ligue os plugs de PLED que vão logo acima dos de atividade de HD. Se eu inverter os cabos do plug "alienígena" eu consigo colocar todo mundo junto. É fácil fazer isso ou vou ter q procurar outra solução?

Eu ligo no par de pino q sobrar?

olha Eduardo, eu acho q o maior problema nesse gabinete seria a ventilação. Dependendo do que você for colocar ai dentro, pode ser um limitante. Outro ponto que aconteceu comigo e pode ser que aconteça com você: olha onde fica a entrada de pci sua. Eu arrumei uma placa de video muito longa e ela bateu direto ali, tive que fazer umas "gambiarras" pra acomodar 2 hds (no caso eu tinha um leitor de cartão nas baias pequenas pra atrapalhar). Isso tudo se a sua ideia for dar um upgrade nos seus itens.

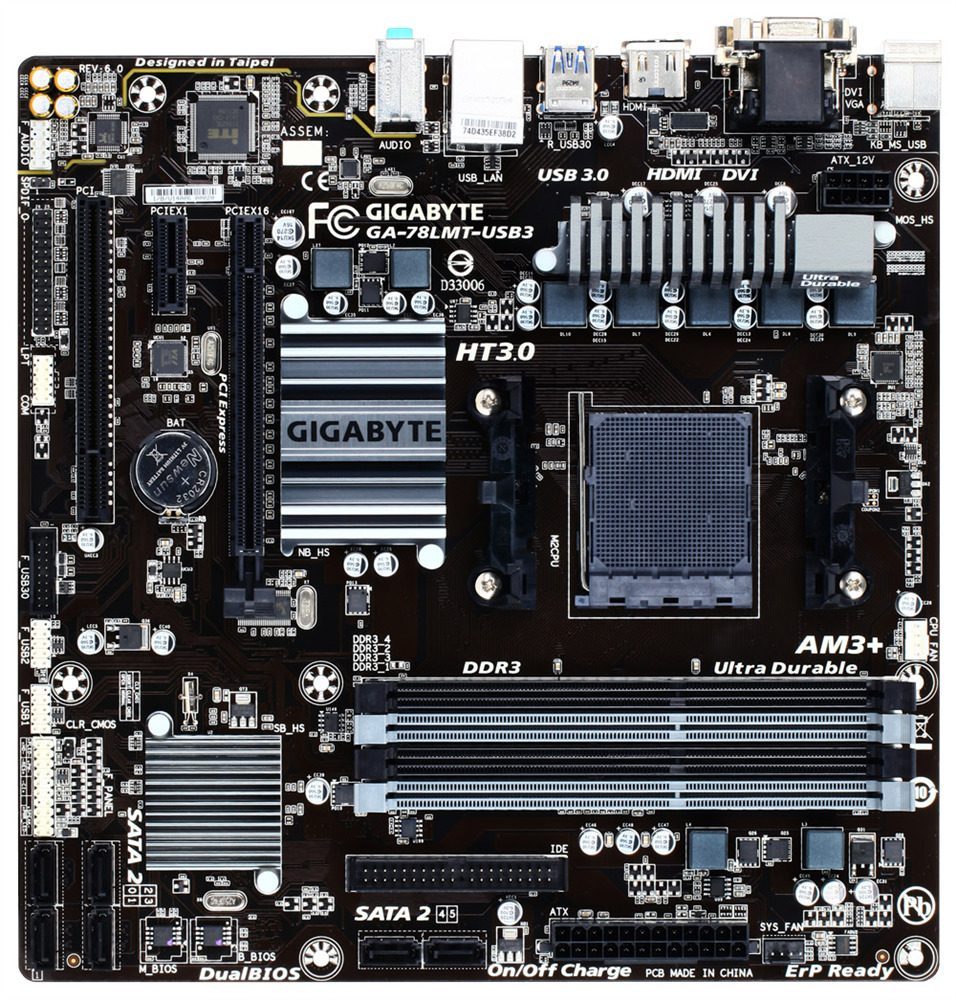

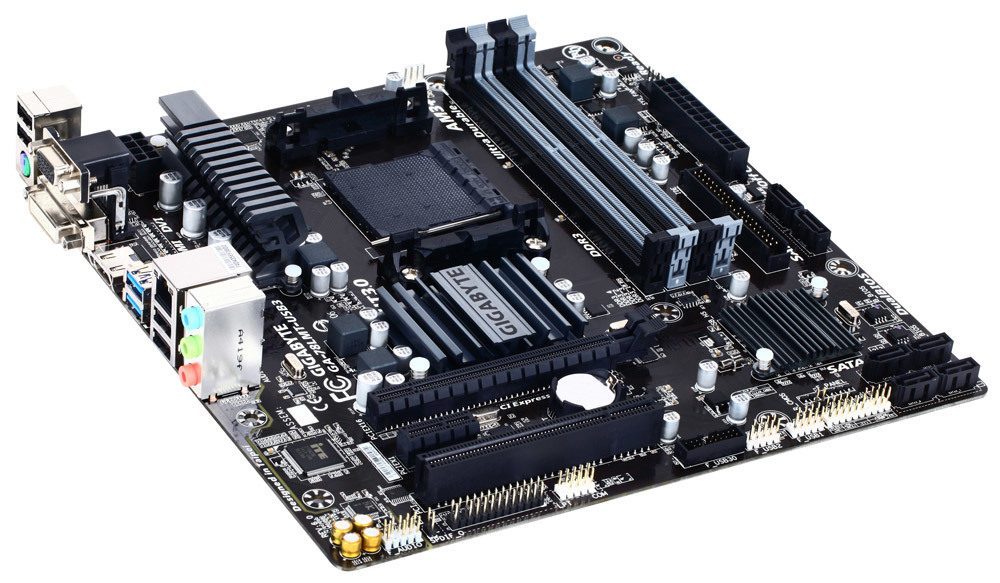

Foi o que eu pensei tb, mas o que me intriga é o formato do plug. Eu procurei o lugar para ligar ele, e não sei se esse plug extra é só para algumas placas mãe, ou se esse componente é usado em outra coisa (placa de video, algum sensor de temperatura, etc). Eu coloquei as fotos da minha mobo em anexo. É uma GA-78mlt-usb3 rev. 6. Nas fotos, perto de onde o Prado_Eduardo apontou, tem 2 pinos, mas segundo o manual da placa, ali é somente para resetar o bios. Outro lugar com 2 pinos suspeitos na mobo é perto do slot pci, mas ali é para conexões de SPDIF. Alguém já ouviu ou tem uma conexão de luz do painel frontal extra com esse conector? Ou ele serve só pra placas mãe mais caras? (eu nem imagino para que serve essa luz extra na parte frontal)

Eu comprei um gabinete Dragon WSK 5566. No momento de ligar todos os plugs/conectores, fiquei em dúvida sobre o que está na imagem em anexo. Ele é um plug fêmea, que sai de uma luz de led do chassis frontal (ele tem 2 luzes, uma é a de hd, processador, etc, e outra com esse plug). Onde eu posso ligar esse plug? Obs: O gabinete é usado, o antigo dono não tinha ligado esse item, e não tenho o manual do gabinete nem consegui achar no google, site oficial, etc...
