orieva

amigos eu fiz, e troquei as posições do capacitor varias vezes e até coloquei dois capacitores mais nada manteve a tela acessa.

beleza. obrigado. vou fazer o teste.

amigo obrigado pela dica. você sabe dizer se for ( 221k 4kv ) se da certo?

beleza amigo vou ver se da certo. obrigado

estou tentando encontrar a placa y sus já procurei na OLX se alguém tiver e poder negociar comigo. ou se tiver sucata da mesma quem sabe de duas ficar uma kkkk

@BCP é amigo também não sei. queria testar as lampadas e ao mesmo tempo testar o monitor. qual teste posso fazer com o circuito ligado na saida do conetor que vai para o chicote das lâmpadas? ( foto )

obrigado amigo. mais esse PTC não abril e muito menos ajudou a bobina não queimar ( foi pro saco) aparelho mau projetado, sem fusível de proteção. o cliente falou que a sogra mexeu na chave H-H e colocou em 110v. já devolvi. obrigado pela atenção.

amigo eu procurei um fusível na entrada do circuito e não encontrei, achei que esse fusistor poderia estar na proteção do circuito já que o mesmo esta na entrada do circuito.

beleza. obrigado. sobre a engenhoca do seu amigo é quase um carro sem rodas kkkk muito incrível.

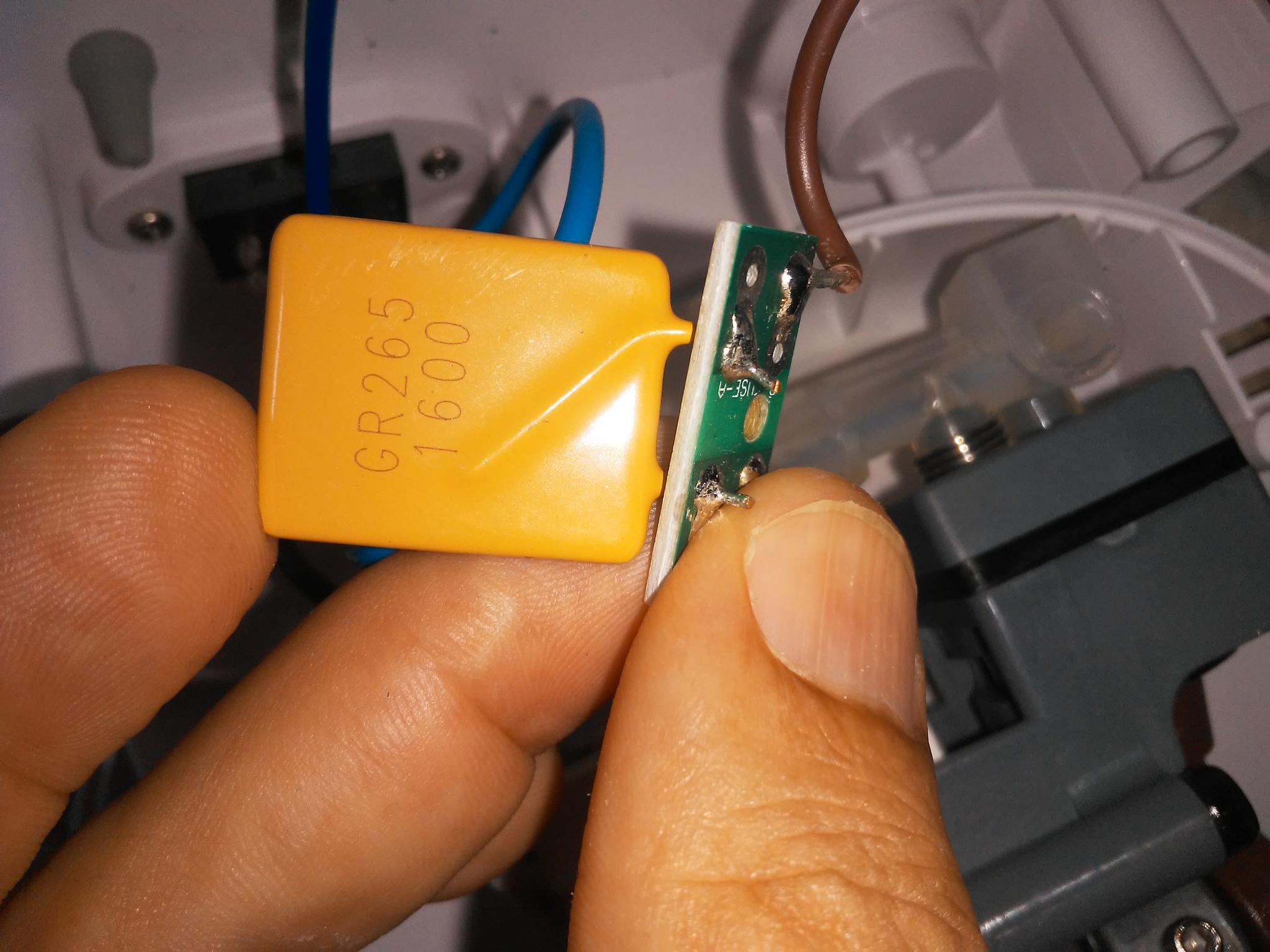

amigos o cliente falou que ligou com a chave 110v eu encontrei esse componente que parece um fusistor (foto) o mesmo em teste frio não apresenta aberto. ou estou testando errado?

sim outra coisa esse meu amigo mandou esse transformador vou colocar a foto das descrições do mesmo. vcs acham que da para fazer com esse? se sim o que precisa para fazer e como fazer? obrigado desde já.

boa tarde amigos voltei para tentar fazer esse circuito que pode-se dar carga nessa bateria. estava olhando alguns videos no Youtube e deparei com esse. achei simples sera que da certo para essa bateria citada no tópico? ou mais alguns componentes ( sucata ) para melhorar.

vou aguardar alguma dia. obrigado BCP

boa tarde. eu retirei completo o dissipador com os t.igbt e os diodos ( foto ) testei a frio e não encontrei defeito em nenhum. o curto que eu estou encontrando é no ( c201) ( c202) e ( c204) você tem alguma dica amigo antes de retirar esse três componentes? não sei se vai da para ver a marcação em vermelho no capacitor que apresenta curto (foto )

sobre o teste na lampada seria uma lampada individual no conector da placa fonte. eu queria saber se da certo? se sim como fazer sobre o positivo e negativo? esse conector tem 4 pinos e a lampada da tv ( foto ) eu não sei se tem polaridade, nunca testei, fico no aguardo.

beleza Johnny e Lucas obrigado por tudo. ja comecei os testes na y sus a placa ta em curto e o R202 ta aberto o IC 201 não sei como testar. mais tem dois cap. smd que fica próximo ao IC parece estar em curto vou tirar amanhã. e fazer uma varredura.

Johnny é isso que eu não to entendendo ( Desconectando a Zsus esses 15V permanecem ) se eu desconecto a z sus da fonte não tem como procurar a tensão de 15v. se o conector da y sus tiver na placa não tem nada de tensão mais quando conecto o 15v fica 4,5v é isso. as outras tensão tem. vou procurar o IC 201. ele fica na y sus?

amigo bom dia. eu não to conseguindo entender esse teste que você ta pedindo. na placa fonte tem esse (foto 1) conecto que vai para a principal e o conector ( foto 2 ) que vai para a Z SUS e neles não tem a descrição de 15v o 15v tem na descrição do conector foto 3 na placa Z SUS que tem o chicote para o conector foto 4 que tá na Y SUS e nele tem a descrição do 15v se eu desconecto o conector ( FOTO 2 ) que vai da fonte para a Z SUS o conector foto 3 da Z SUS ficara sem alimentação da fonte. ou não?

depois testei o conector da y sus sem a z sus o 15v não tem 5v tem e vs 193v tem. e no conector tem escrito zsus mais não tem tensão. depois conectei a zsus e testei o conector agora no 15v aparece 4,5v 5v tem e 193v tem. e no conector tem escrito zsus agora aparece 2v amanha vou retirar a z sus e seguir na trilha do 15v se o amigo tiver dicas fico no aguardo.

desconectei z sus e y sus stand by nenhuma tensão ligada tem 5v o VA 63 e VS 193V Agora vou conectar a z sus e desconectar y sus e fazer o teste desconectei a z sus e apareceu as tensões 5v e VA 63 e VS 193v depois conectei a z sus sem a y sus e também apareceu 5v e VA 63 e VS 193v depois conectei também a y sus e apareceu 5v e VA 63V e VS 193v agora deixei liga e depois vou fazer as medições para ver se vai cai.

amigo mais uma vez obriga eu fiz esse teste escrevi muito na intenção de deixar o mais claro possível. teste no 5v e 15v tudo conectado multimetro ponteira vermelha no conector ( z sus ) em 5v no conector da ( z sus ) que vai para ( y sus ) tv desl. ao ligar o cabo de força vai a 5v e cai a zero ( stand by ) obs o led verde da placa principal acende e apaga ao ligar a tv o led pisca 4 vezes mais isso não altera na tensão ex. fica 5v sem oscilar e o led verde da placa principal fica acesso sem ocilar ao desl. fica em stand by e a tensão cai a zero agora no 15v z sus não apresentou o 15v deu 4,5v vou desconectar o flat da y sus a principal da o mesmo teste. desconectando o conector da y sus e deixando a ponteira vermelha no mesmo lugar 15v ( z sus ) não apresenta nada ( nem o 4,5v ) sim, sobre deixar ligada estou fazendo agora.

amigos continuando... eu encontrei uma tela lcd sucata (vou tirar foto) sera que tem como testar essas lampada no conector da placa do monitor? se sim mim diga como fazer.

amigos esse monitor ao ligar a tela acende e em seguida apaga muito rápido. tudo indica que é a luz da tela eu fiz um teste que aprendi retirar o 4 capacitores que fica nos pinos do transformador fazendo o filtro do RC mais nessa não deu certo. gostaria de saber como eu posso ligar direto no conector da lampada para saber se a mesma ta boa? eu vi na net um aparelho que faz essa função mais eu não tenho. vou colocar a foto do conector e da fonte.

hoje graças a Deus apareceu serviço. e só peguei nessa tv no final kkk eu encontrei o r 212 e retirei e testei dá certo. não encontrei o c 128 amigo estou achando que o cliente mentiu kkkk ele deve ter levado ela para outro técnico... na placa y tem uma solda bastante estranha como se fosse um jamp vou tira a foto e mostrar. outra coisa espaço de capacitor eletrolítico amanhã vou ver foto na net para comparar com a placa. você sabe dizer se a tv estivesse normal ao ligar o logo tipo da LG aparecia o ( sem sinal ) ela sendo uma tv que precisa do conversor?

obrigado amigo. então tudo indica que a tela tá boa é isso? amanha vou ver os componente citados por você. boa noite amigo.
