bom dia amigos hoje fui retirando peças por peças magnetron , capacitor , diodo, trafão e testando em outro microndas bom. o unico que apresentou defeito em uso foi o magnetron o mesmo em teste frio não apresentou defeito. mais em uso aparenta esgotado. não esquentou no microndas teste. a pergunta aos amigos: esse defeito no magnetron não tem nada a ver com o curto que ta apresentando citado por mim : ligo na lâmpada em serie acende o display aciona a contagem mais não dispara a alta tensão quando abri a porta liga o ventilador e gira o motor ( mais não ta apresentando curto na lâmpada em serie) outra coisa: algum amigo saberia dizer se tem uma maneira de fazer uma ligação direta da força 220v de teste no fio? eu sei fazer a ligação direta para não usar a placa. mais tem outra? seria para saber onde e qual fio ta errado.

boa tarde amigo os dois conectores que pega no relé da placa ( essa placa só tem um relé) um conector tem o fio branco que vai para o primário do trafão o segundo conector tem 2 fios azul ( um vai para o termostato da carcaça que vai para o outro termostato do magnetron que vai para linha 220v ( tomada) o outro fio azul vai para a chave do meio que é jampeada com outro fio azul que vai para placa (N) essa chave do meio tem outro conector que tem 2 fios um é branco que vai para o trafão primario e o outro fio é preto que vai para a chave de cima

sobre o grande trafo testei e ta bom

@Renato.88 boa tarde sobre o termostato eu já testei ta bom. verdade é muito fio. vou tentar fazer.

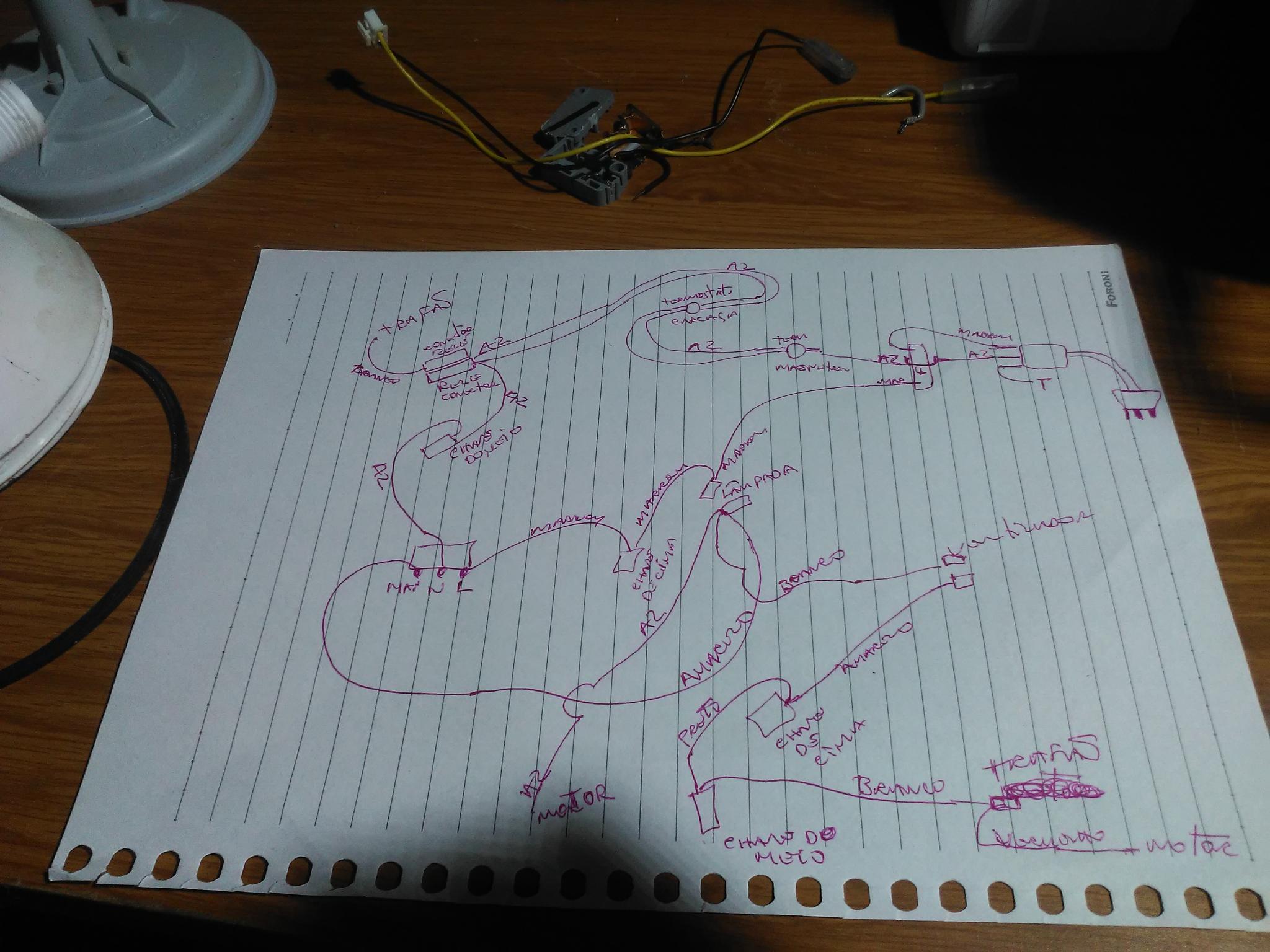

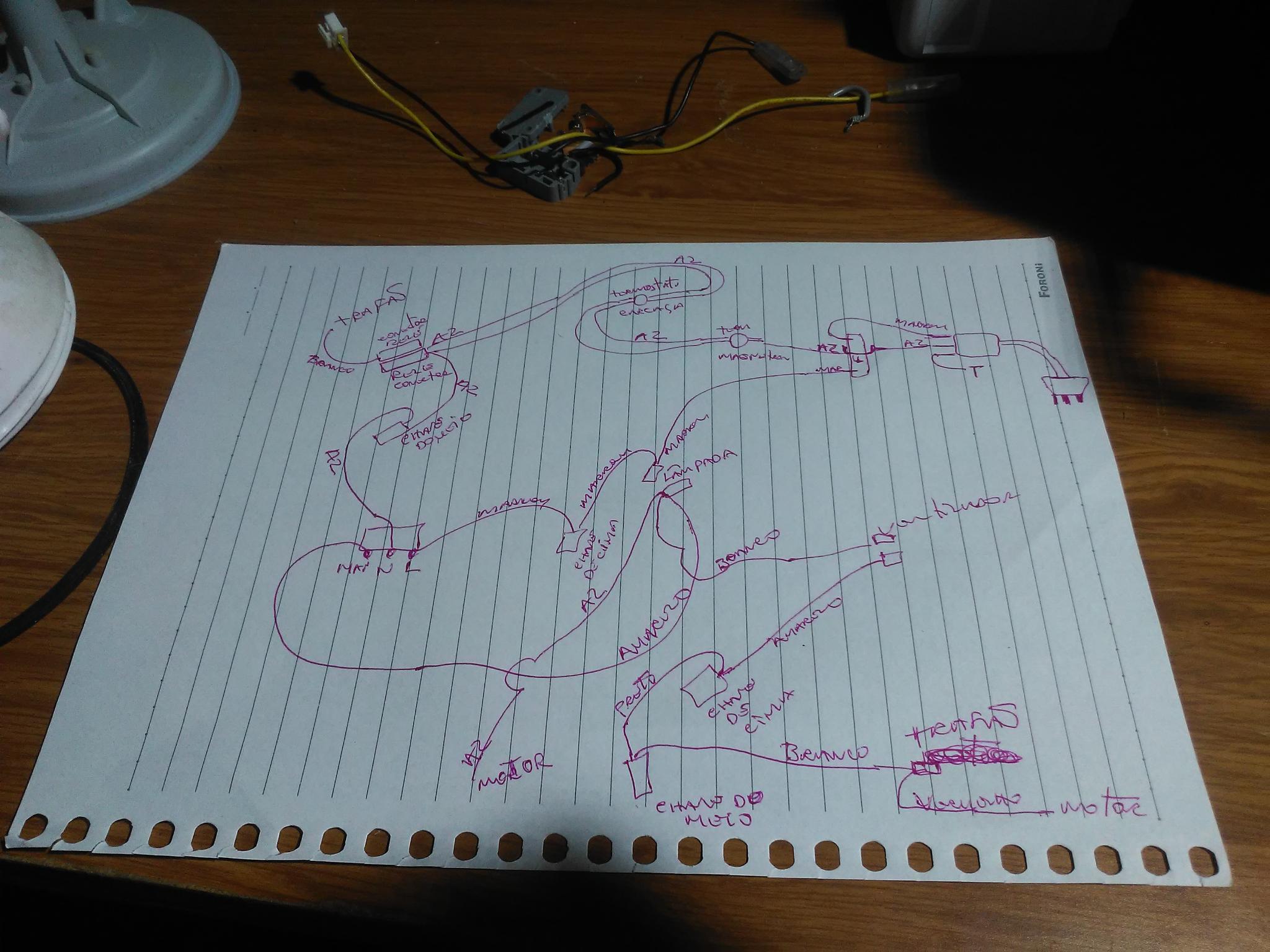

@Renato.88 boa noite amigo eu não sei o que o curioso fez ate tentar fazer aligação direta sem a placa eu fiz e não deu certo. vou tentar fazer um passo a passo para ver se vcs que tão de fora consegue encontrar o fio errado kkk ou o conector errado... acho que é isso eu retirei a placa chave de cima ( chave comum) conector 2 fios marrom 1 vai (L) o outro lâmpada conector 2 fios tambem 1 amarelo vai ventilador e outro preto que vai para a chave de baixo e junto um branco que vai primario trafão junto um fio vermelho vai motor 2 conecto da chave de baixo 2 fios azul um vai para o rele e o outro conctor da placa (N) agora no teste a chave de cima funciona assim porta fechada conduz aberta não conduz chave do meio porta fechada não conduz aberta conduz conectores que fica no relé da placa 1 conector 2 fios azul um vai para a porta do meio e o outro para o prestotato da carcaça outro conector que fica no rele 1 fio branco que vai para primario no teste so conduz com a porta aberta o conector ( L N MAN ) fio marrom é L PORTA DE CIMA fio azul é N PORTA DO MEIO fio amarelo é MAN LÂMPADA

antes de tudo gostaria de pedir aos organizadores excluir o outro topico referente a esse microondas. eu refiz o topico porque conversei com o dono e ele assumiu que mexeu no microondas kkk consegui resolver uma parte do problema... agora ta assim; ligo na lâmpada em serie acende o display aciona a contagem mais não dispara a alta tensão quando abri a porta liga o ventilador e gira o motor ( mais não ta apresentando curto na lâmpada em serie) fiz aquele teste nos conectores do primario escala 750 e apresenta 011v mais quando aciono o iniciar cai para 009v vou ficar no aguardo e fazer os teste sugeridos pelos amigos. já que esse microondas mim deu muita dor de cabeça kkk

@Blumer Celta amigo obrigado pela dica. mais eu retirei a placa e fiz ligação direta se o problema estivesse na placa tinha ligado e esquentado. não sou o fera kkk mais acho que é isso. @Renato.88 sobre as chaves eu já percebi que as chaves sempre vem a de cima com 2 conectores e aberta a do meio 3 conectores e a de baixo conhecida por chave da porta que tambem é aberta. mais o que muda é os fios do conectores que cada modelo leva para caminhos diferente ex; microondas 1 pino do primário do trafo tem um fio branco e outro vermelho ( o branco vai para a chave do meio e o vermelho motor) 2 pino fio branco vai para o relé da placa eu to achando que o dono mexeu e pode ter invertido os fios da chava com o do primario ou selha o que... porque estou achando isso primeiro porque ele é curioso em maquinas de lavar kkk segundo porque a chave do meio só tem dois conectores dois fios e os fios da chave tem a plastico de isolar igual do primários. o que eu queria era começar do zero retirar os fios das chaves e do primário e ir conectando um por um com o esquema

@Renato.88 amigo a minha lâmpada em serie é apropriada para microondas sei que o correto seria á lâmpada acender e apagar com se fosse um dejuntor desligando. mais ficava acesa. hoje com a cabeça mais fria percebi que: percebi que as chaves são todas iguais (as tres) sempre aberta acho que alguém fuçou kkk procurei o esquema das chaves desse microondas mais não encontrei modelo MT030 Eletrolux acho que a do meio esta errada ela é aberta dois conector um conector tem dois fios azul um vai para o relé e o outro vai para a placa no (N) no outro conector da chave tem dois fios um vai para o trafâo e o outro vai para a chave de cima a chave de baixo è do conecto que vai para a placa (porta aberta ou fechada)

oi amigo. foi a primeira coisa que eu fiz liberei a placa e fiz ligação direta é mesmo assim nada. tambem retirei a chave e deixei sem a chave. assim parou o motor mais ao acionar o iniciar a lâmpada acende forte acusando curto

boa tarde amigos peguei um defeito daqueles kkk ligo da painel tem teclado iniciar aciona desliga normal mais não gira o motor e o ventilador não aciona e não esquenta detalhe se abrir a porta gira o motor e o ventilador. tem primário no trafo fiz o teste retirando a placa e ligando direto na lampada em serie apresenta curto

boa tarde amigo verdade. eu estou aguardando as reguas de led fiz a compra via net

amigos boa noite. essa tv liga tem áudio mais não tem imagem gostaria de saber se esse teste que eu fiz da á definição que a placa tá ok e o defeito é nas réguas de led tv stand by no + do conector tem 067 (escala 1000) no retorno do conector tem (zero) tv ligada no + do conector tem 139 (escala 1000) no retorno do conector 001 amigos com esse teste e resultado já da para dizer que a placa esta boa e o defeito é nos leds?

obrigado amigo deu certo.

a chave da Britânia tem L que é conectado em um dos fios do plug ( o outro fio do plug vai para a bobina no fio cinza os outros tres fios ( branco, amarelo, vermelho) são as velocidades 1,2,3 já a chave do Arno eu testei com a ponteira do multímetro escala continuidades no plug que tem o fios marrom e azul piscina e usando a chave nas posições zero,1,2,3 com os fios que devem ser ligado na bobina do Britânia com a chave no zero o fio marrom do plug só conduz com o vermelho com a chave no zero o fio azul piscina do plug não conduz com nenhum com a chave no 3 o fio marrom do plug só conduz com o vermelho com a chave no 3 o fio azul piscina do plug só conduz com o branco com a chave no 2 o fio marrom do plug só conduz com o vermelho com a chave no 2 o fio azul piscina do plug só conduz com o azul com a chave no 1 o fio marrom do plug só conduz com vermelho com a chave no 1 o fio azul piscina do plug só conduz com o preto

@Renato.88 não entendi amigo

amigos eu adaptei uma bobina Britânia em um ventilador Arno a bobina Britânia vem com 4 fios ( branco, amarelo, vermelho, cinza) e a chave vem L LINHA que vem de um dos fio do plug macho (obs. o outro fio não passa na chave) 1 branco 2 amarelo 3 vermelho já a chave do Arno que eu quero usar tem 6 fios todos passam na chave

boa tarde amigos como falei não tenho muita experiencia nessa marca Sony eu retirei a placa principal e fiz uma lavada com detergente neutro e usei o álcool isopropílico e também fiz um procedimento de ar quente. agora a mesma esta ligando e com imagem e áudio perfeito ate o momento.

pode ter cido. eu encostei. kkk negociei com cliente outro

eu percebi que ao encostar os dedos próximo ao ci apresentava audio do blutlf então achei que poderia ser solda fria . eu não tenho a estação de ar quente então pedi á um amigo eo mesmo desoldor o ci e colocou solda nova. mais piorou kkkk agora não da mais nada kkk desisti e resolvi com cliente

amigos boa tarde tenho bastante dificuldades com as tv sony. essa ao ligar na tomada ascende o led vermelho ao ligar no controle a mesma ascende o led verde que bem rápido apaga. não percebi nada na tela. gostaria de saber fazer o teste de eliminação nas placa ( desconectando uma das outras) e saber fazer a ligação direta na fonte para saber se é a fonte que ta matando a tensão ou a principal

ok; vou ver se tenho esse cabo

obrigado BCP por alterar o titulo. eu ontem consegui por alguns segundo jogar o audio do celular para a caixinha kkk mais logo parou kkk eu estava tentando encontrar o reset e fiquei segurando os botões 2 as vezes 3 outras vezes 1 e derre pente pegou. percebo que os botões altera o vídeo que esta passando no celular tipo pausa, tira pausa muda para outro vídeo coisa assim

amigos eu estou com essa caixa e a mesma esta apresentando esse defeito; ao ligar o bluetooth da cx a gravação fala que esta conectado no celular mais o áudio do vídeo do celular não sai na caixa avision ainda não tinha pego esse defeito. gostaria de saber se algum amigo sabe como resolver outra coisa; gostaria de saber como fazer o reset nessa caixa.

boa noite amigos eu devolvi o som. não consegui uma bateria usada ( para teste) sobre a fonte quando eu tiver com tempo vou fazer um tópico para receber dicas para adaptar um transformador e transistor.

bom dia amigo eu tenho uma fonte yaxun, eu peguei com defeito de um colega já algum tempo ela veio com o transistor queimado e o transformador também queimado o mesmo é de 110v e a rede aqui é de 220v. depois vou fazer um topico sobre ela e ver se algum amigo pode ajudar a fazer alguma adaptação na mesma. sobre o JBL vou ver se consigo uma bateria dessa usada para testar o som. já que não tenho uma fonte. obrigado amigo.
