Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
AMIGO refiz os testes do jeito que você me orientou .... mas os resultados foram os mesmos, as tensões estão muito altas referente ao que você me mostrou ..... estou perdendo as esperanças de usar esse amplificador .....você tem ideia do que pode estar acontecendo ? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
OK....Amanhã posto o resultado aqui !!! obg. -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
vou testar novamente..... -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
alguma novidade ? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
@Mestre88 desculpe a ansiedade ......esses ai foram os valores que encontrei .... -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
-
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica

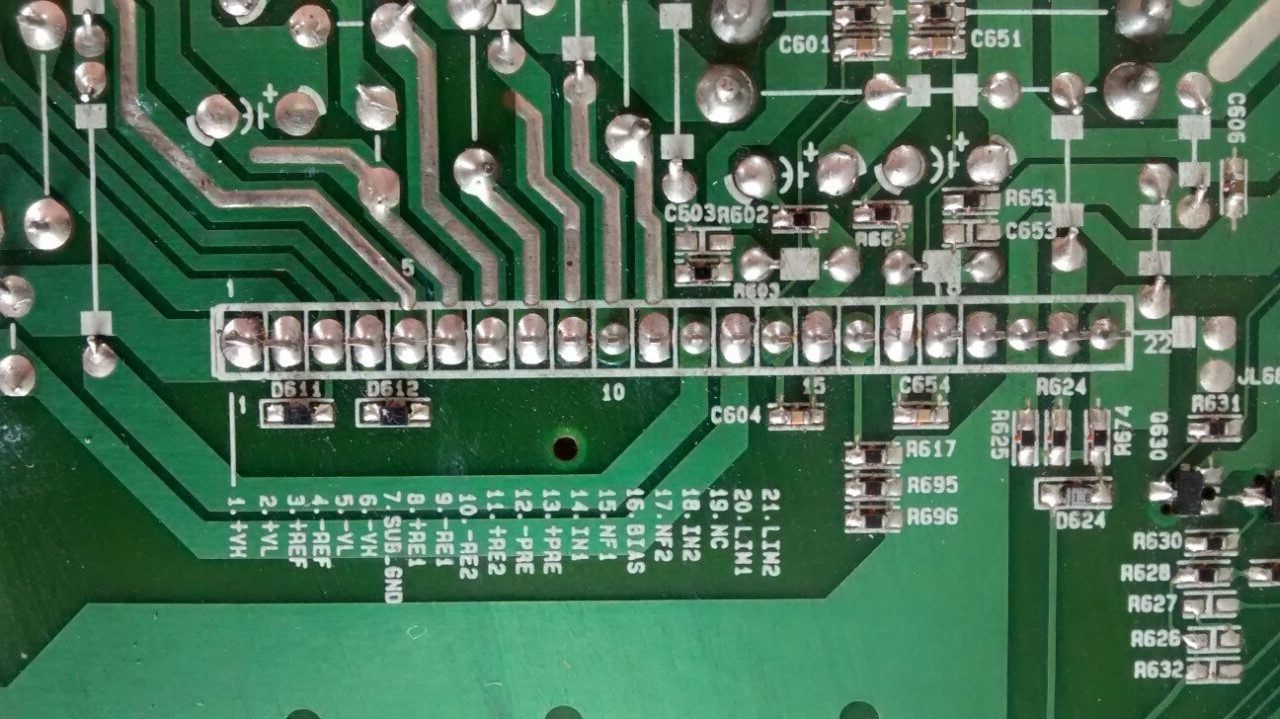

@mestre88 @mestre88 acho que e isso 1 +vh =68.5 2 +vl =35.0 3 +ref =17.0 4 -ref =45.5 5 -vl =45.0 6 -vh =68.5 7 sub_gnd =00.0 8 +re1 =64.0 9 -re1 =63.5 10 -re2 =64.0 11 +re2 =64.0 12 -pre =66.5 13 +pre =16.8 14 in.1 =16.7 15 nf.1 =16.7 16 bias =64.0 17 nf.2 =16.5 18 in.2 =16.6 19 nc =00.0 20 lin.1=00.0 21 lin.2=62.5 -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
acho que e isso 1 +VH =68.5 2 +VL =35.0 3 +REF =17.0 4 -REF =45.5 5 -VL =45.0 6 -VH =68.5 7 SUB_GND =00.0 8 +RE1 =64.0 9 -RE1 =63.5 10 -RE2 =64.0 11 +RE2 =64.0 12 -PRE =66.5 13 +PRE =16.8 14 IN.1 =16.7 15 NF.1 =16.7 16 BIAS =64.0 17 NF.2 =16.5 18 IN.2 =16.6 19 NC =00.0 20 LIN.1=00.0 21 LIN.2=62.5 -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
ficou a mesma coisa ..... -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
amigo fiz a ligação que você mandou agora ficou zoando (ZUMMMMM) e não sai a musica ... e que sera que ta faltando ?? adicionado 4 minutos depois amigo fiz a ligação que você mandou agora ficou zoando (ZUMMMMM) e não sai a musica ... e que sera que ta faltando ?? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica

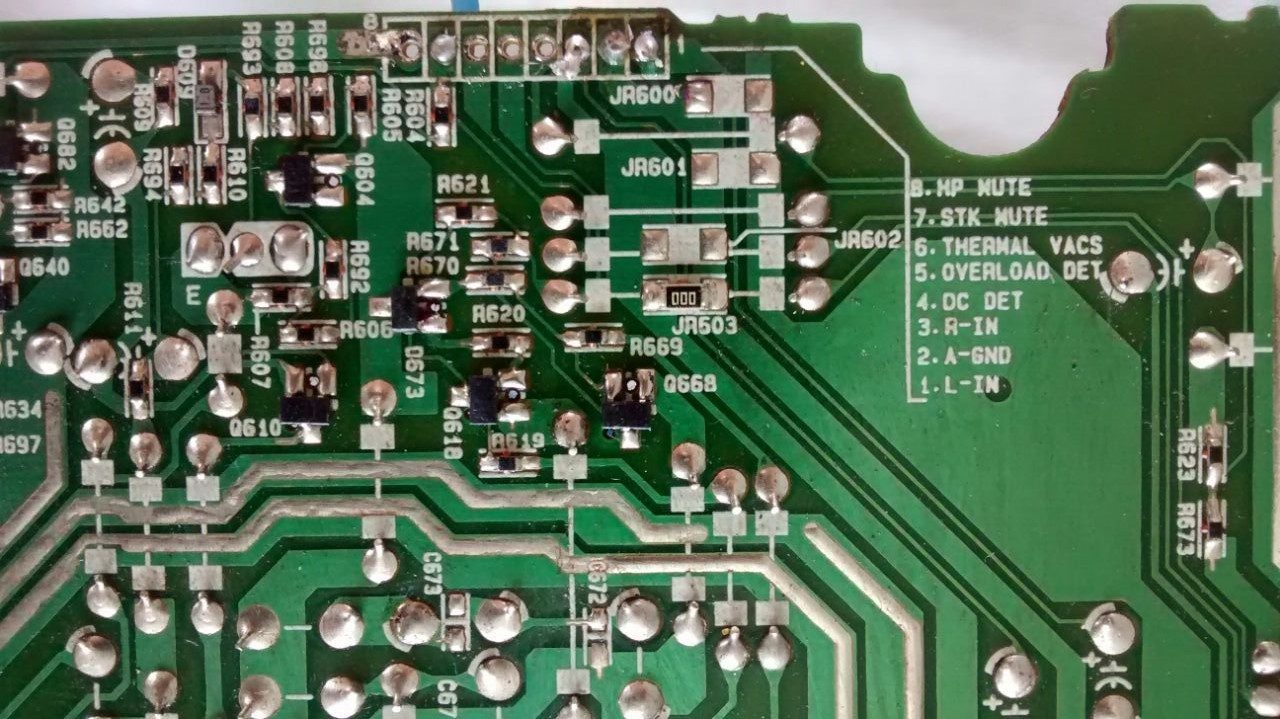

liguei o pino STK MUTE em um pino positivo da fonte..... continua a mesma coisa.... so da som se eu aumentar todo o volume do note e o som sai roco e falhando ! adicionado 28 minutos depois amanhã eu ligo dessa forma .... estou sem o resistor aqui...assim que ligar eu comento aqui o resultado ..... Desde ja fico muito agradecido pela ajuda que você esta me dando...obrigado mesmo !! -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
esse eu não mexi ainda... onde devo ligar ele ? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
o pino 2 ele e o negativo da entrada de audio ou o negativo de alimentação da placa ?? eu estou alimentando o amplificador com o cabo original que vem direto do transformador, o pino 2 (GND) eu liguei no negativo do cabo de entrada de audio que vem no notebook !! ta certo ou errado ?? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
opaaa.... tá quase la......deu audio mais sai o som roco e falhando !!!! -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
opaaa.... tá quase la......deu audio mais sai o som roco e falhando !!!! -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
Plug, cabo e saida de audio do notebook estão em perfeito funcionamento .... iagora ...o que pode ser . -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
eu testei a saida do notebook.... ta normal !!! -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
liguei um cabo stereo com um plug p2 . -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
Amigo fiz tudo do jeito que você falou ..... + ate agora não consegui fazer funcionar.... quando eu toco com os dedos nos fios de entrada de audio eles dão sinal ...+ quando conecto eles em meu notebook não sai audio ......o que sera que esta errado ???? adicionado 0 minutos depois Amigo fiz tudo do jeito que você falou ..... + ate agora não consegui fazer funcionar.... quando eu toco com os dedos nos fios de entrada de audio eles dão sinal ...+ quando conecto eles em meu notebook não sai audio ......o que sera que esta errado ???? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica

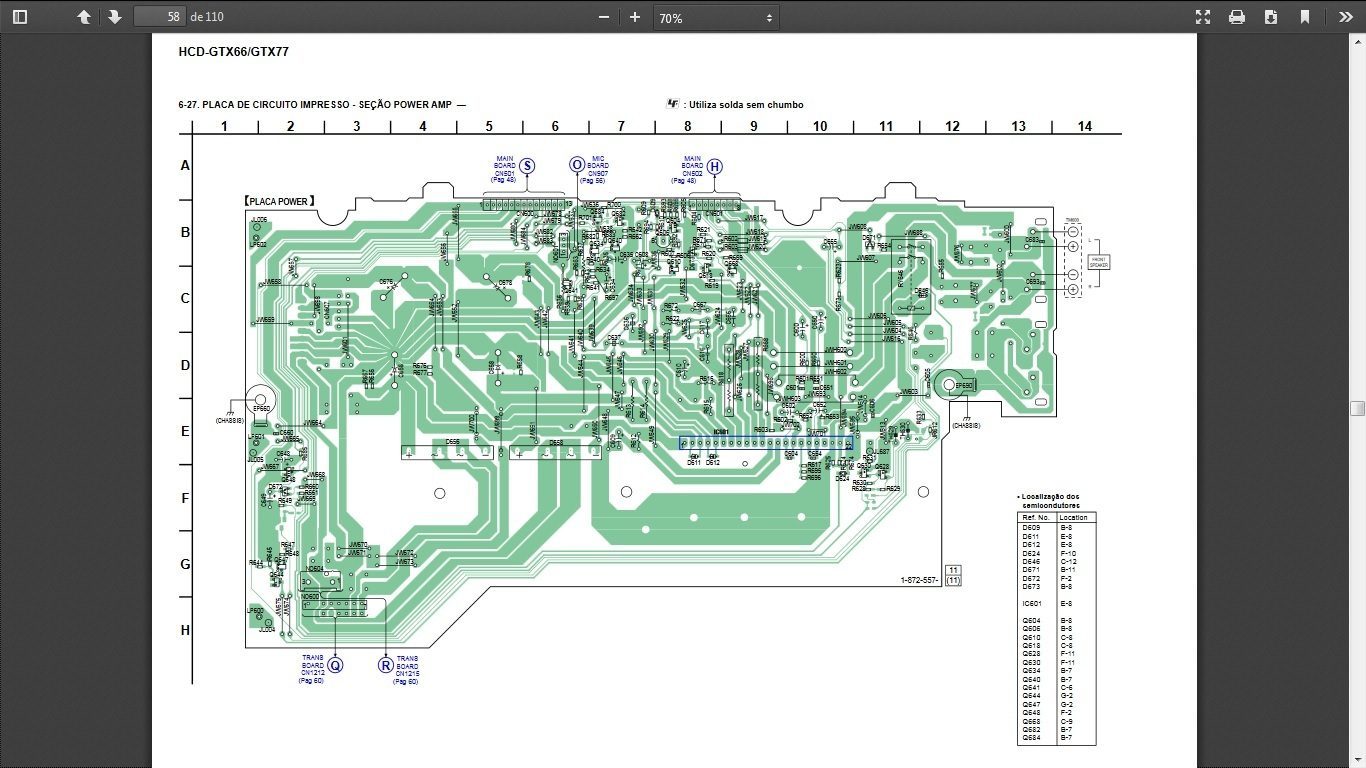

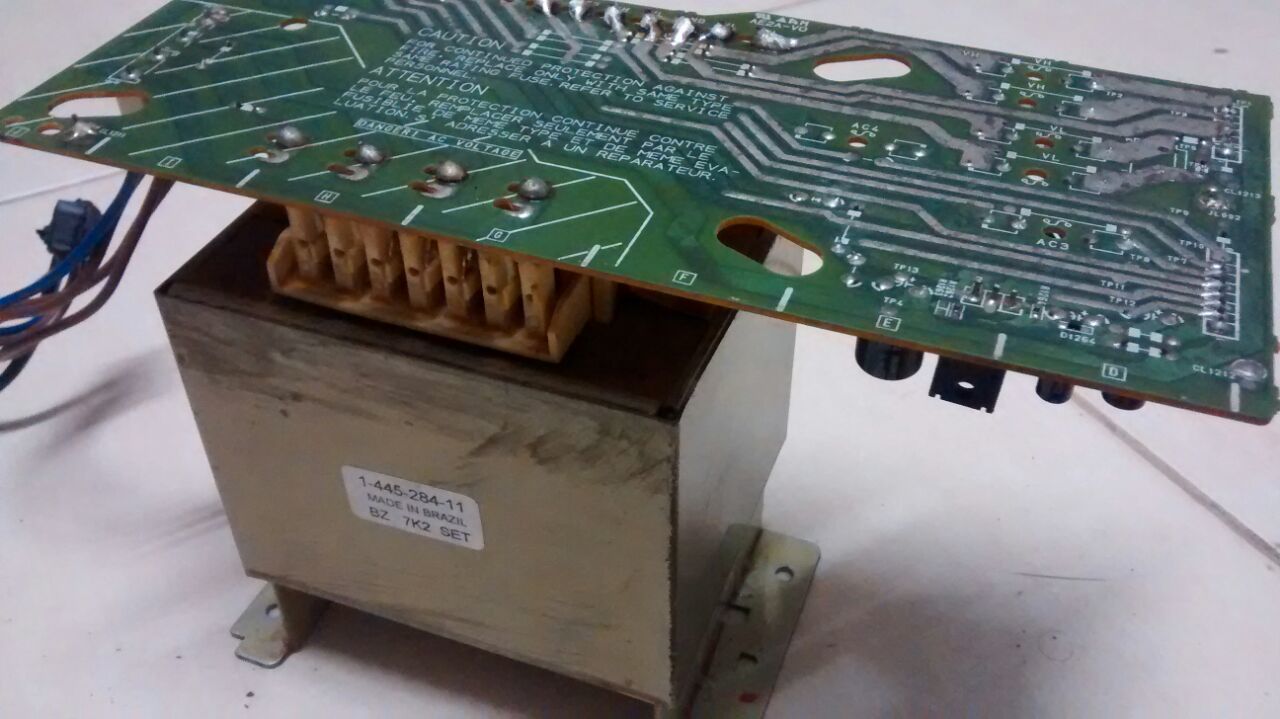

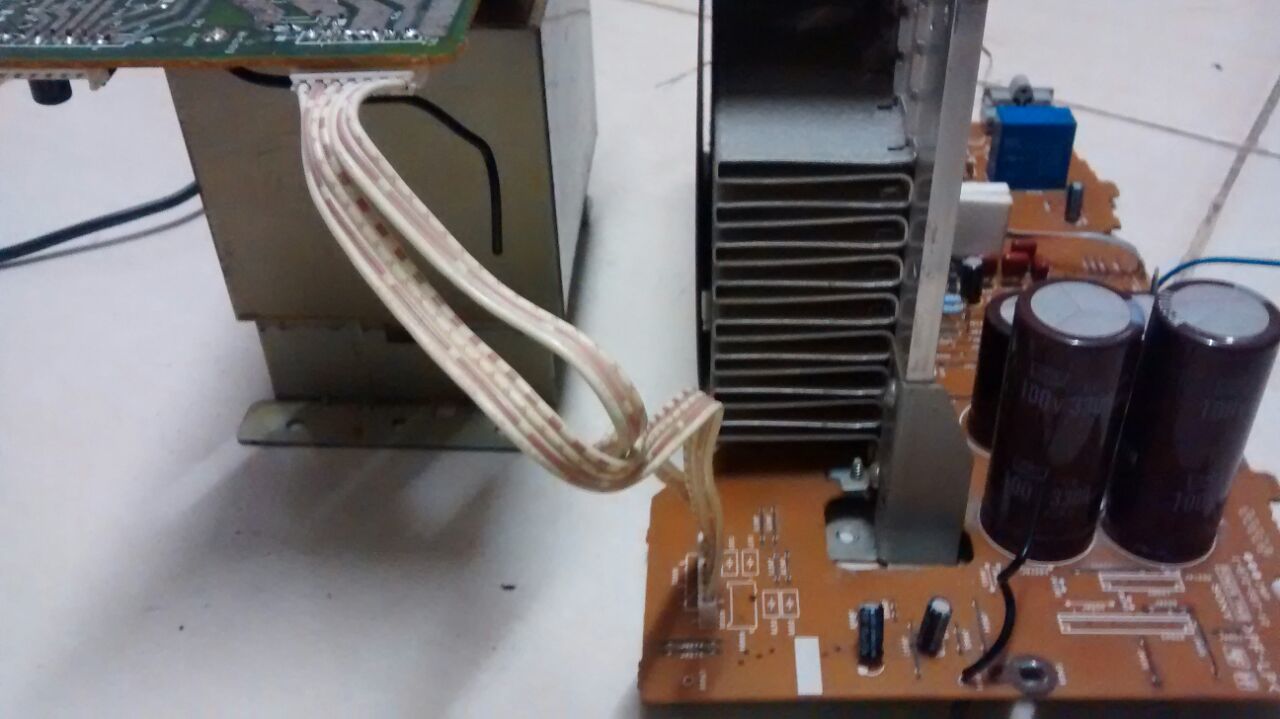

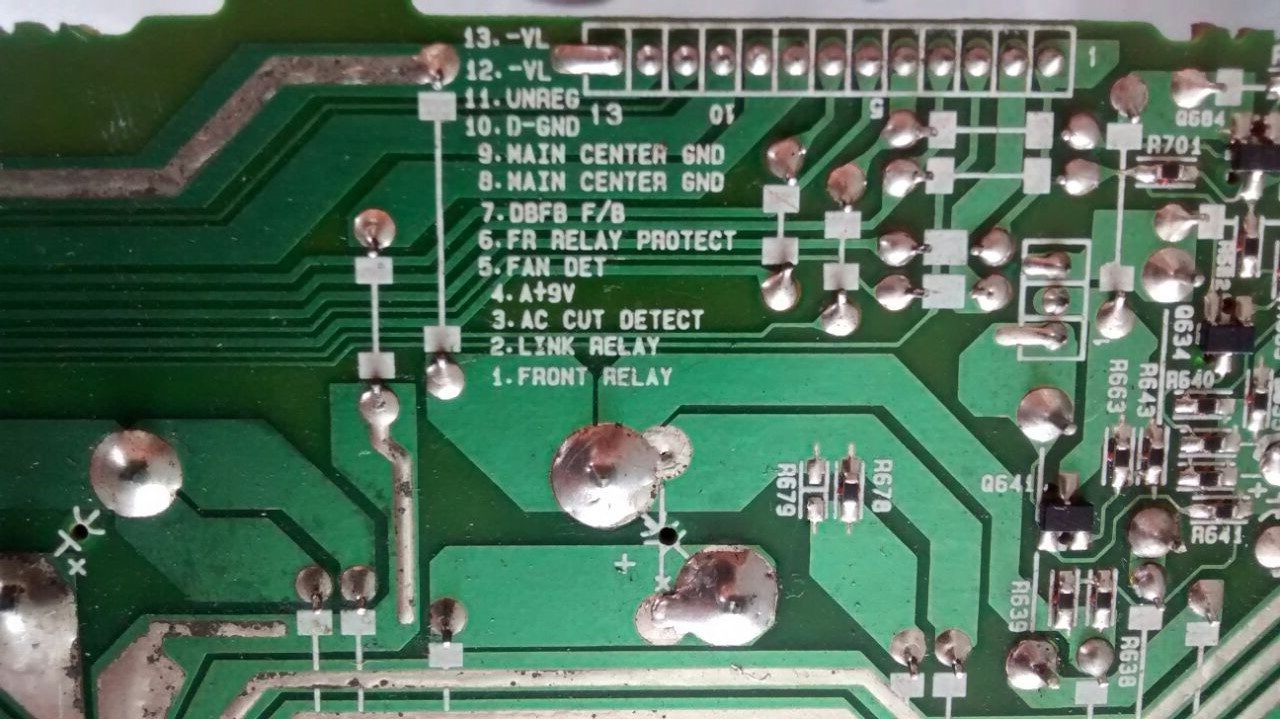

Ai vai a foto meu amigo.. tirei da placa e do esquema..... adicionado 6 minutos depois essa e a fonte que lhe falei esse e o transformador e o cabo de alimentação da placa !! -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica

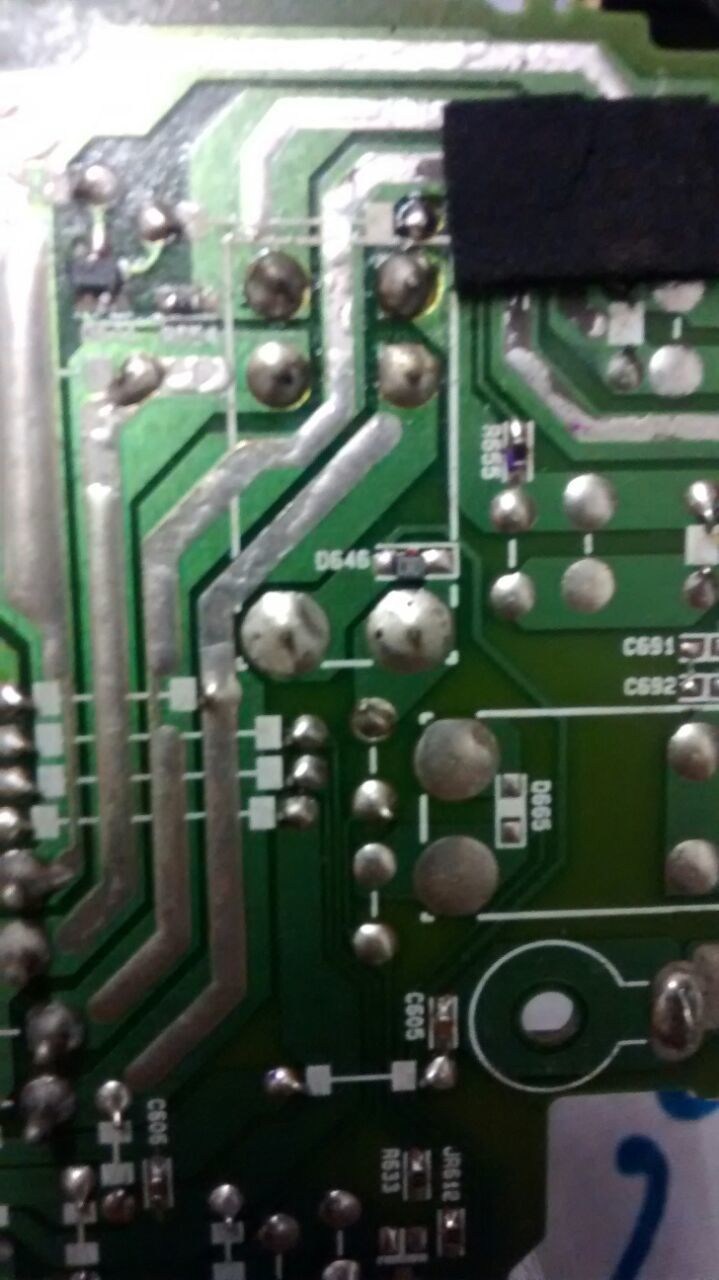

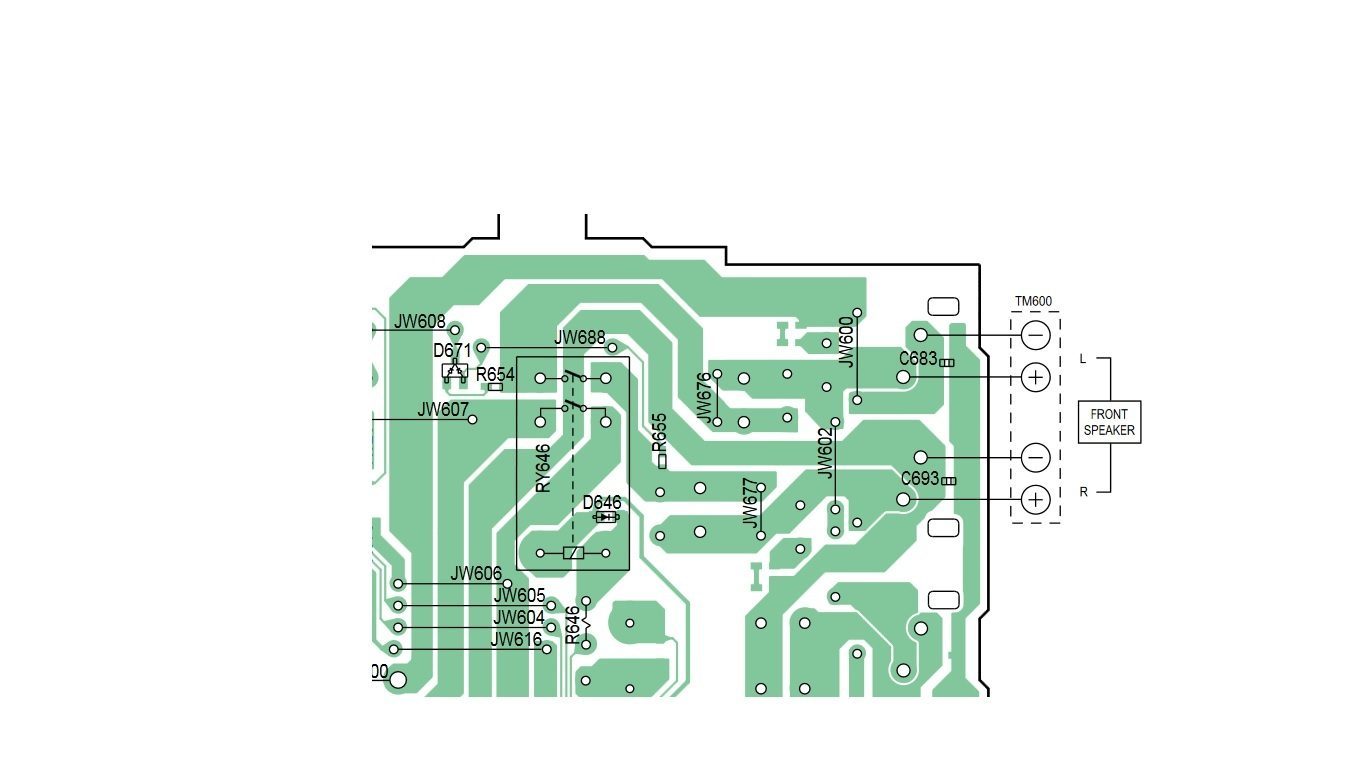

Esse relé .....como eu identifico ele ? vou usar a própria fonte que era do som usando o mesmo cabo de alimentação será que da certo !?? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica
@Bcpetronzio e aí você acha que da certo ? -
Aproveitando o circuito amplificador do som SONY GTX77
frankwilem respondeu ao tópico de frankwilem em Eletrônica

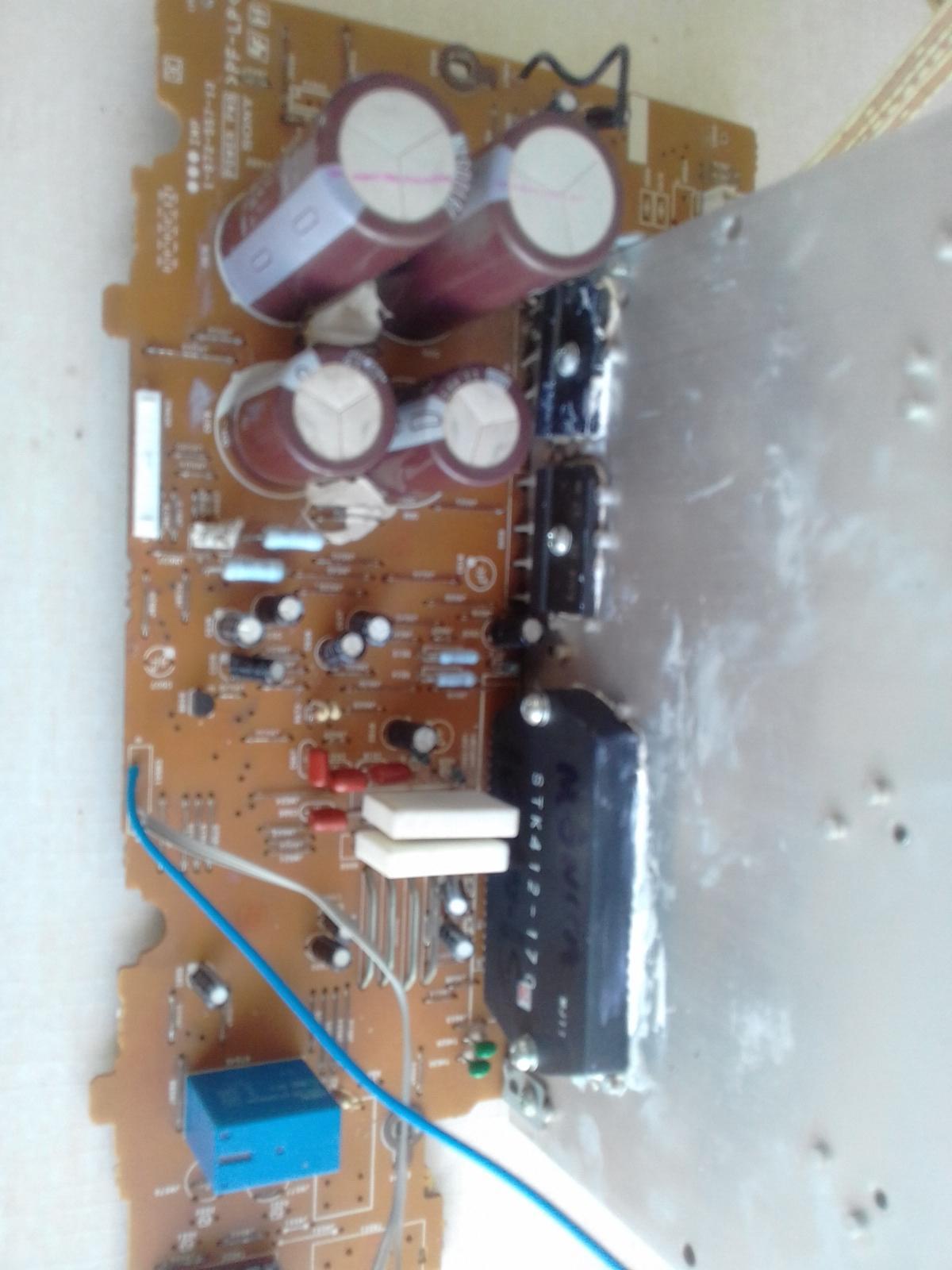

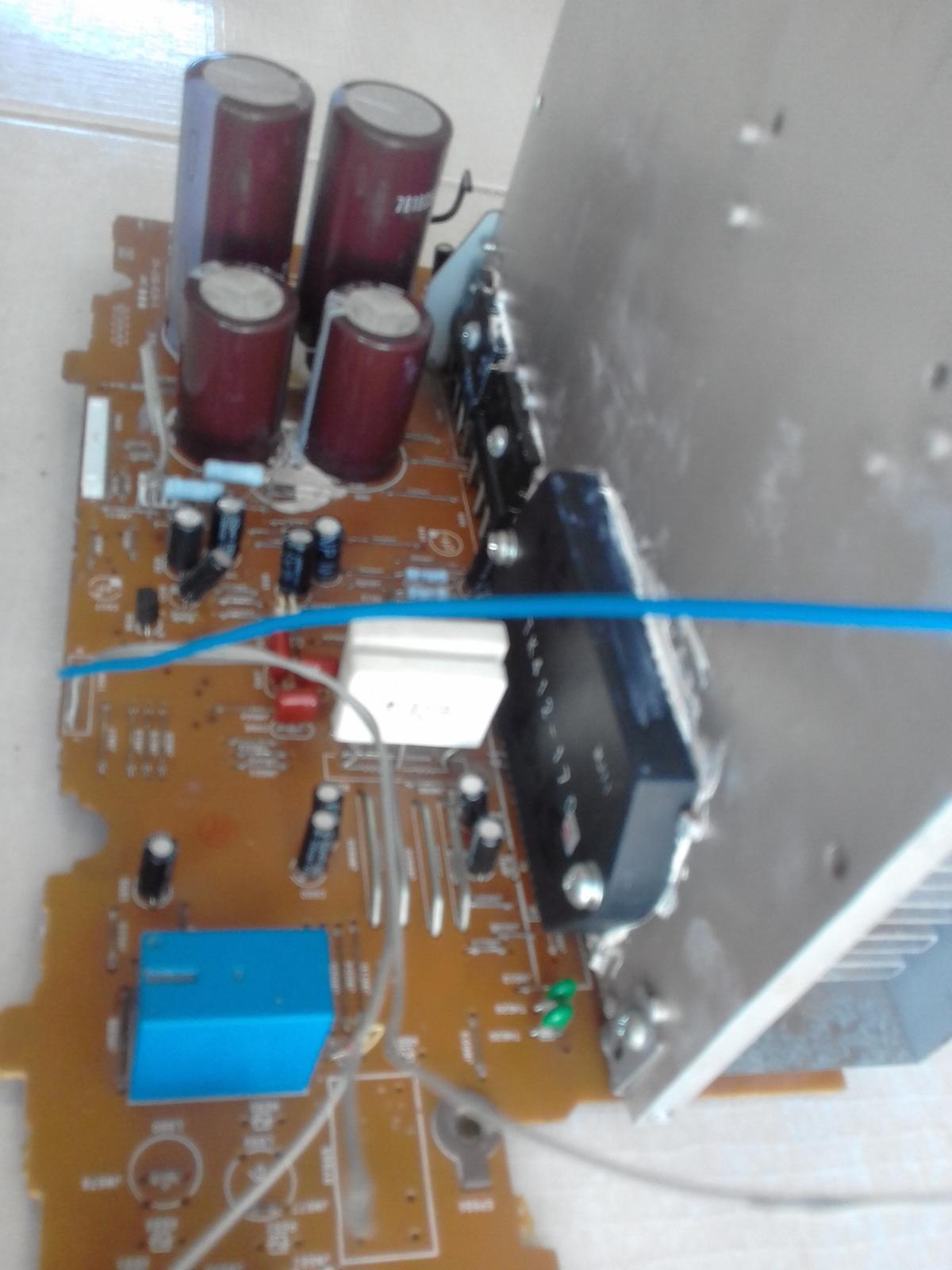

sim tenho um certo conhecimento na area ( limitada )....o esquema ja baixei ....to enviando a foto da placa ! adicionado 12 minutos depois adicionado 27 minutos depois conectores ! adicionado 33 minutos depois -
também to com a mesma ideia do ARG3 ...Mais o modelo do meu e o SONY GTX77. o meu caiu e quebrou a placa de comando, e eu to querendo aproveitar o amplificador dele pois e muito ... por favor se puderem me ajudar nas ligaçoes fico muito agradecido !!!
