Acho que foi por uma briga que tivemos aqui no fórum hehe Não me diga que ainda está chateada!

Faz sentido. O termo resistência limitadora de corrente é porque de facto ela limita a corrente. Mas para os valores calculados. Se os valores de entrada alterarem os valores de corrente e tensão deixam de ser os desejados. Posso também utilizar um díodo zener para regular a tensão que será aplicada no led.

Sim. Mas nesse caso onde se vai estar a dissipar consumo é na resistência limitadora. Que no caso do motor podemos considerar que funciona como um reóstato. (digam se estou a explicar bem). Mas até em um regulador existe consumo mesmo que o motor não esteja funcionando. Mas o comportamento dele quando o motor começa a trabalhar é totalmente diferente do comportamento da resistência.

Talvez um 7808: http://www.mouser.com/ds/2/149/LM7812-461970.pdf#page=4&zoom=auto,-13,18

Sim boa dica. Pois quando alimentar algo com esse circuito as coisas mudam.

Olá, Estou-me debatendo aqui com uma explicação teórica. Dei por mim pensando na resistência limitadora que é colocada em série com um led. Esta tem a função de limitar a corrente que atravessa o led. Significa que se dimensionamos a resistência para deixar passar apenas 30mA, ela não deve deixar passar mais do que esse valor de corrente. Mesmo que a tensão na fonte aumente, por exemplo, mais 5Volt. Certo? Se a minha fonte fornece 10V. E pretendo que o led (2,2V) apenas receba uma corrente de 25mA o valor do resistor é de 312 ohm. Mas se a minha fonte for aumentada para 15V. O valor da minha corrente sobre para 41mA. Afinal como ela limita? Na prática sei que acontece isso, mas não consigo encontrar uma explicação na teoria Valeu

A lei de ohm diz o seguinte: U = R * I Você terá que calcular a resistência para que esta receba os 14Volt. E que deixe passar uma corrente de 330mili. Vamos calcular o R desta forma: R = U / I R = 14 / 0.33 R = 42.42 ohm O valor mais próximo que tem é de 47. A diferença que vai dar não é significativa.

Obrigado pela excelente ajuda Paulo Ainda estou a estudar para conseguir entender Valeu

Obrigado pela excelente resposta. Ora bem, pelo timer nem sabia que isso dá para fazer no arduino (kkk). Sim, isso ainda está muito á frente para mim. Mas me incentiva a estudar. Vou tentar pelo díodo e acoplar um circuito RC.O circuito RC que fala já existe ou terei eu que calcular? Se sim, como calculo o condensador? Pelo que percebo o díodo tornar a onda assim (ver imagem com nome diodo). E o circuito RC irei tornar a onda em uma onda quadrada, o mais perfeita possível (ver imagem RC). Certo? Relativamente ao sinal pensei que o mesmo fosse DC. Você diz que o sinal é AC pois tem uma parte negativa na onda quadrada. É por isso? Testei com um multímetro que tem a opção de 20kHz. O que aparece no dispositivo é o valor .70. Isto significa que está a medir um sinal de 700Hz, correcto? Valeu

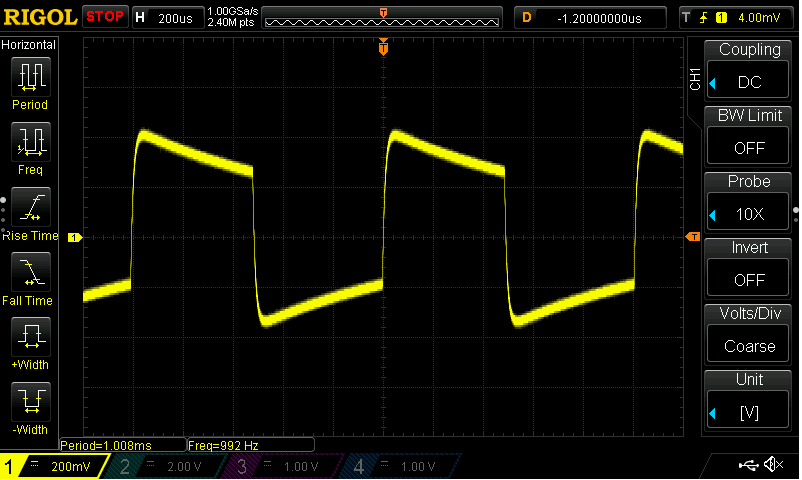

Olá a todos, Possuo o seguinte sinal, ver imagem em anexo Este sinal é de um despertador. Com o multimetro consigo medir uns 12mVDC. Mas no oscilóscopio consigo medir um valor de tensão máxima de 456mV (ver esta imagem em anexo). Talvez isso aconteça porque o multímetro não tem a capacidade de medir sinal oscilatórios. Será disso? Pretendo que este sinal seja aplicado em um pino do arduino. O objectivo é quando o sinal estiver activo, o que significa que o despertador está a dar sinal para a coluna, conseguir accionar um processo no arduino. Isso é possível com estes valores de tensão e frequência? Obrigado

Então seria algo assim: Sinal unipolar de amplitude 6VDC com uma frequencia de 20Hz e duty-cylce 50%? Unipolar porque é um sinal continuo? Valeu

Olá a todos, Estou com dificuldades em utilizar os termos correctos. Pretendo passar por email a seguinte informação "definir um sinal de onda quadrada com amplitude de +6VDC em que o mesmo varie entre os 0 e +6VDC". Como devo definir este tipo de sinal? Obrigado

Sim, procuro algo mais old school! Obrigado pelas dicas, vou continuar a estudar

Estou a ler este artigo do nosso grande Mestre Newton C. Braga. Acontece que o CI 7490 é muito caro e estou com dificuldades em arranjar o mesmo. Que outro CI sugerem para este tipo de função/objectivo? http://www.newtoncbraga.com.br/index.php/banco-circuitos/147-circuitos-digitais/3641-cir339.html Valeu

O de classe A aumenta (amplifica) a corrente e não a tensão, por isso tenho um baixo nível de potência, é isso? Estou com dificuldades em calcular qual é esse aumento de corrente. Pois como o sinal que sai do meu leito de músicas é analogico, onda sinusoidal, não sei como fazer a análise de circuitos. Como devo estudar/pesquisar para começar a perceber os amplificadores com recurso a transístores? Valeu

Olá, Fiz o circuito deste grande professor na bancada. Consigo escutar o som saíndo da coluna de 8ohms 1W. Mas o mesmo é muito baixo, tenho que encostar o ouvido na coluna. Para que o som saía mais forte/alto, tenho que aplicar um transístor de classe AB, certo? Para que assim junte mais corrente à amplificação de tensão que este circuito cria.

Esqueci de referir o seguinte: Pretendo que a aplicação corra apenas no meu pc, não precisa de rodar em mais pc's. Pois nem sempre tenho acesso à internet Isto levanta o desafio de onde serão guardados os dados. Em um TXT? ou em um excel, utilizando as planilhas para guardar os dados (ler/escrever). O que acha?

Olá, Tenho bastantes formulas e folhas de calculo em excel. Pretendo transportar essas formulas e folhas para um ambiente multiplataforma. Preciso de algo não me obrigue a ter grandes programas instalados e que a curva de aprendizagem seja mais ou menos rápida. Pensei no Javascript. Possuo noções de html e CSS (já fiz alguns webistes, nada de muito profissional, mas também nada de muito básico). O JS corre do lado do cliente (minha máquina) logo não preciso de ter grandes coisas instaladas, apenas o browser O que me falta para validar a 100% esta opção é se o JS é a melhor opção. As vantagens, para além de ser client-side, é que é permite criar várias páginas e adicionar imagens e efeitos na página (caracteristica do html+css). Em termos de calculos não conheço as suas limitações ou vantagens. É nesta parte que peço a ajuda da comunidade. O que vocês acham? Obrigado

Olá, Estou estudando transístores e me deparei com o seguinte: Base Comum; Emissor Comum; Colector Comum; Mas o que significa isto na prática? Porquê que é comum? É porque se liga ao ground do circuito? Por exemplo, Emissor Comum, porque o emissor está ligado no GND? Estou tentando pesquisar um modelo tipo de circuito para cada tipo desta configuração e não consigo encontrar. Obrigado

Fiz uma ponte com 1N4007 e o resultado é o mesmo. As ligações são as seguintes: https://postimg.cc/bSSFsWtm No secundário do tranfs (que estou a utilizar gerador de funções) consigo ver a onda sinusoidal Mas nos terminais de R1 tenho apenas meia onda, ciclo positivo. Mas se no lugar do gerador de funções utilizar um transf real consigo ter a onda pulsante nos terminais de R1

Não é bem assim! Tenho tudo bem ligado. Com o transf tenho uma onda pulsante, mas com o gerador de funções tenho apenas meia onda.

Olá, Tem como visualizar uma onda pulsante ligando um gerador de funções em uma ponte retificadora? Apenas consigo ver a onda pulsante ligando um transformador. Com o gerador de funções apenas consigo ver os semi-ciculos positivos, portanto, meia onda. Tem como fazer isso com um gerador de sinais? Não consigo encontrar uma explicação para o que estou obter com o gerador de funções versus com o que estou a obter com o transformador ligado na tomada. Valeu

Agora fiquei confuso. Ontem o seu post não era este!!!! Entretanto contactei o fabricante no sentido de saber a opinião dele, pois como disse que a fonte tem que se desenha para este tipo de aplicações.... O primeiro paragrafo percebi, mas este último não! Pode dar um exemplo prático para quando a resistências de carga varia a polaridade? Foi isso que queria dizer? Valeu

Mas assim estarei a fazer passar um sinal alternado por uma fonte de alimentação de sinal continuo. Isso não faz mal para os equipamentos? Valeu

Olá, Estou estudando este circuit: https://postimg.cc/94MSbpGB e me surge a seguinte dúvida. Como devo ligar isto na prática? Devo ligar o gerador de funções em série com a fonte de alimentação e com o díodo? Já o testei no proteus e consegui ver o sinal de entrada e o sinal de saída (que são diferentes), mas como faço isto na prática? Valeu
