Josiel Fogaça

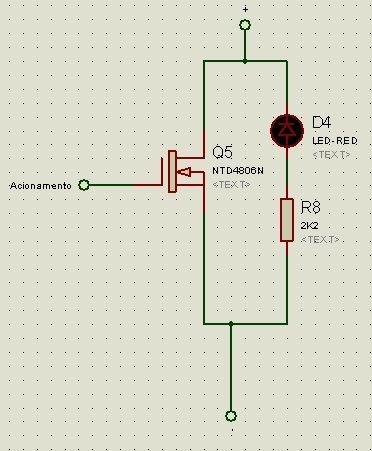

Boa tarde pessoal, Obrigado pelo ccto @Sérgio Lembo , mas há muitos componentes, o que vai tornar inviavel o produto, tanto pelo custo, quanto pelo espaço que os componentes irão ocupar. Sendo assim, vou optar por algo não tão simples, mas a conceito do ccto abaixo: No caso, o ccto funcionará normalmente para a polarição correta, no caso de ligação invertida o LED indicará o erro, e solicita assim a inversão da conexão. Pelo que vi no datasheet do NTD4806N, ele trabalhará como um diodo ativo na ligação invertida, não queima, só há uma perda maior de tensão (1,6V), ainda vou testar com 15A no reverso, mas n IRF540 (que é o que tenho em mãos) em fonte de 1A, é isso mesmo. Vejo vantagem em substituir o relê pelo MOSFET, pois o volume ocupado pelo MOSFET dentro do case é quase 1/3 do relê, o que me possibilita pensar em maneiras de organizar o ccto e reduzir espaço. Bem como a qtd de pinos é menor (SMD é zero), o que diminui furos e deixa mais barato a produção. A desvantagem é que o MOSFET precisará de dissipador o que pode consumir os 2/3 da diferença do espaço... rsrs. Agora vou brigar no preço, o rele tenho conseguido por R$ 2,75, @Sérgio Lembo sabe de alguma loja que possa encontrar o NTD4806N nesse preço que falou, procurei aqui, mas só acho a 4 ,5 ,6 ... R$ 1,50 importado. Essa ideia do LED foi da @Isadora Ferraz , gostei também de sinalizar a queima de uma lampada, como relê não havia conseguido, mas com o MOSFET já estou vendo como, uma vez que perde um pouco de tensão no componente. Obrigado pessoal, esta solução vai atender as necessidades. adicionado 7 minutos depois Achei a R$ 1,00 no ML. valeu!

Esse vídeo é do meu primeiro produto. Estou partindo para esta área de produtos automotivos de fácil instalação, como pode ver no vídeo, eu conecto os cabos na posição dos fusíveis, como neste produto do vídeo o comando é via rele, tanto faz a forma (lado) com que eu encaixe os cabos. Então, o que preciso é substituir o relê sem perder essa funcionalidade (fácil instalação), pois acredite, do jeito que está, recebo uma quantia considerável de ligações para dar suporte na istalação. Rsrs. Já pensei em por led indicativo caso uma ligação invertida seja feita, mas ainda pretendo encontrar uma solução que não cause dúvidas na instalação.

É bom de preço mesmo @Sérgio Lembo , o problema é que não consigo garantir a polaridade no S e no D (no G consigo). Fiz um teste aqui com o MOSFET IRF540N, na polaridade invertida ele aciona direto, independente do que eu coloque no G.

O mosfet estou fazendo o teste agora para ver se ele vai aceitar corrente nos dois sentidos, quanto ao igbt, desconheço esse componente, vou me informar mais e testar.

Testei esse ccto, não funcionou, usei uma fonte 12V, Load = Relê (no rele um led vermelho para ver o acionamento), R=1k + led Verde, c=22pF (testei com um de 100pF também), SCR = BT152. No teste, ativei o gatilho do SCR1, acendeu o led vermelho com esperado, desativei o gatilho do SCR1 e em seguida ativei o do SCR2 e o led verde também acendeu, tendo ao final os 2 acesos... Não testei com triac porque sofri uma trolagem da loja, comprei esse BT152 por triac, só me dei conta agora que ari o datasheet... vou comprar os triacs e testar também.

Estabilizador eu aboli faz tempo, na vdd, substitui por nobreak. porque a vdd, é que o fornecimento de energia no Brasil em geral é bem ruim, acredito que por isso os estabilizadores se difundiram tanto por aqui, mas ele vem sumindo, porque quase todos que conheço estão migrando para os nobreaks, pois o problema não tem sido mais as variações de energia, e sim, a falta dela, mesmo que por alguns instantes.

O aparelho é o SmartLight, é um dispositivo para automóveis, vendo ele no mercado livre ou pelo site http://techfar.com.br/ , e estamos desenvolvendo uma nova versão, compativel com mais veículos. então, o principal diferencial do meu produto é a praticidade na instalação, dispensando eletricista, então estou tentando deixar ele com a instalação mais simples possível. Mas sim, estamos cojitando a possibilidade de colocar uma observação no manual de instalação, mas verificar se cada uma das 5 conexões está do lado certo é um aumento significativo na complexidade da instalação. Não tenho estes componentes aqui, mas vou comprá-los hoje e fazer os testes sugeridos pelo @albert_emule e pela @Isadora Ferraz adicionado 2 minutos depois O que estou vendendo atualmente é com reles, mas ele é relativamente grande, e não cabe dentro dos paineis de muito veículos. Já fiz alterações nos porta fusíveis, case, cabos, agora só falta aprimorar o ccto.

Me esqueci de um detalhe, apesar de estar ligado em 12V DC, não sei o sentido da corrente (+ e -), pois o cliente pode ligar o aparelho do jeito que quiser a bateria, o acionamento (gate) tem retificador, mas para a carga fica enviavel ($$$) colocar, pois são vários acionamentos, além do espaço que será tomado. Por isso que havia pensado no TRIAC.

Opa, acredito que funcione perfeitamente. Obriagado! @albert_emule Vou fazer uns testes aqui.

12 V, mas o principal problema é na desativação desse ccto. porque o TRIAC só desativa quando a corrente cai próxima a zero, não é?

Boa noite amigo, verifiquei no datasheet do fabricante (ST) pelo que vejo faltam D2, C1, C2 e C3 no seu ccto, C1 acho que você ja deve ter colocado na estabilização da sua fonte de 20V. Tente montar em outro arquivo o regulador apenas, isso lhe ajudará a saber se algo estiver errado se é no ccto do regulador ou algum outro do restante do ccto está interferindo. Não entendio o uso do C1 no ccto.

Olá amigos, na imagem tenho 2 cctos, o da esquerda é o ccto que uso hoje, onde aciono uma carga de 15A DC através de um relê, esse ccto faz parte de um produto, e estamos precisando reduzir o tamanho de nosso dispositivo, e então estamos atacando os componentes que ocupam maior espaço na placa, os relês. Pois bem, pensei inicialmente em transistor de potência, mas são grandes (pelo menos os que conheço), então parti para o TRIAC (ccto da direita), mas como minha carga é DC, após acionado, não estou conseguindo desarmar. Vocês veem alguma solução par ame ajudar?

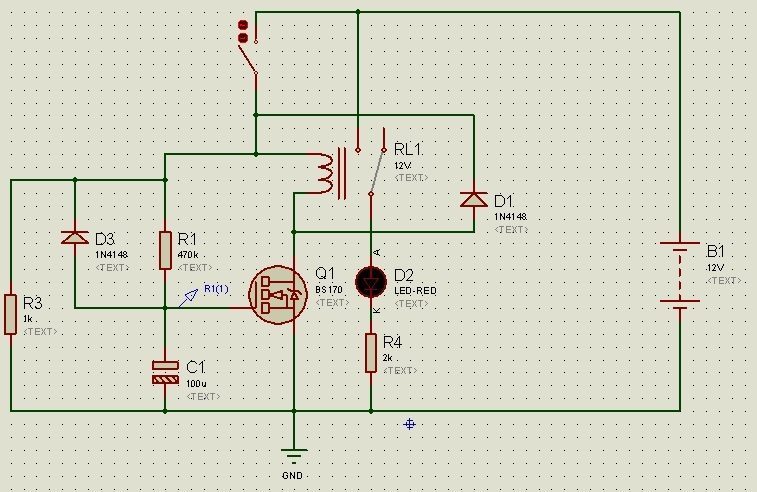

Sérgio Lembro, R3 coloquei por receio da corrente de descarga queimar Q2. Obrigado faller, solução simples e eu não estava vendo. Serviu perfeitamente e barateou meu projeto. valeu!!! adicionado 20 minutos depois resolvido

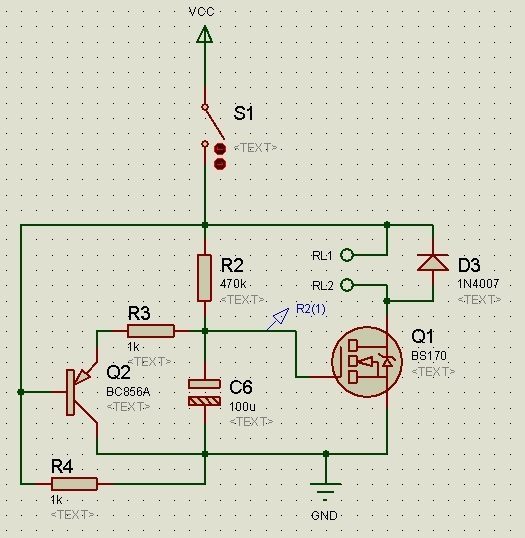

Ola amigos, estou precisando de ajuda. No ccto em anexo, o acionamento da carga RL é realizada através de Q1 quando o ccto RC chega a tensão de acionamento de Q1 em um determinado tempo (no caso 20s), até ai tudo bem, o que preciso é quando S1 for aberto, o capacitor C6 descarregue muito rápido (instantaneamente), assim, o ccto fica pronto para um novo acionamento. A ideia que tive é essa com Q2, R3 e R4, mas não funcionou, pois C6 descarrega por R2 e R4 até abaixar a tensão e ativar Q2, ai vai rápido, mas antes demora muito. Premissas: S1 vem de um ccto externo, não posso mudar. Não posso usar relê, preciso de um ccto compacto. Desde já agradeço.
