Vinicius0808

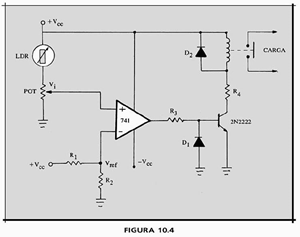

Olá, estava estudando esse circuito, mas não encontrei nada que pudesse me ajudar a entender a função do diodo D1. Seria pelo mesmo motivo do diodo D2? Proteger contra corrente reversa? Mas não consigo ver como isso poderia acontecer... Agradeço a quem ajudar.

Entendi! Valeu

Olá, coloquei um esp32 e um módulo rele no meu ventilador, apenas para ser acionado por bluetooth... hehehe. Mas me veio a dúvida, seria interessante eu acrescentar uma lógica para que quando ele mude de velocidade, acabe sendo sequencial? Como no botão dele, por exemplo, ao passar do 1 pro 3 ou vice-versa, ele acionaria por algum tempo a velocidade 2. Existiria essa necessidade por algum motivo elétrico ou mecânico?

Encontrei este projeto de pcb abaixo no blog Automação livre, e o que entendi do TIL111 (optoacoplador) é que os pinos 1 e 2 (led interno) são utilizados na entrada do sinal para repassar para o controlador, mantendo o circuito isolado. O que eu gostaria de entender é a necessidade dos resistores ligados da forma que fiz na segunda foto. Por que será que o autor fez dessa forma? Eu quero usar entradas de 24V. O 14v no esquema é referente ao projeto do autor, ele ligou ao regulador de 9v e ao de 5V na alimentação da placa. O gnd é da placa. O input e output seria a alimentação exte

Improvisei aqui no Paint

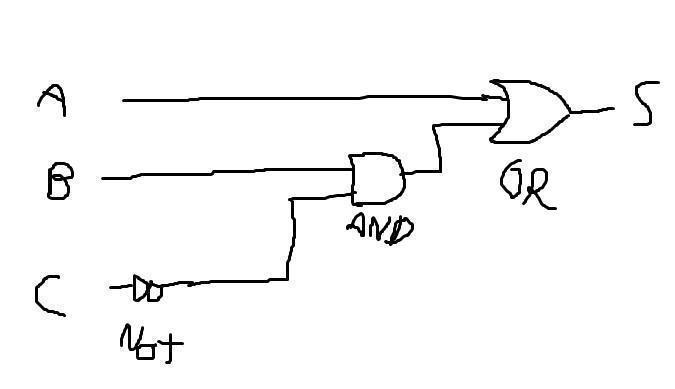

Boa tarde, montei um circuito lógico, como o esquema mostrado na imagem. a expressao booleada é: B(C)' + A e a tabela verdade: ABC S 000 0 001 0 010 1 011 0 100 1 101 1 110 1 111 1 A porta da esquerda é NOT, a do meio é AND e a da direita OR. Quando S=0 o led não se apaga totalmente, ele apenas fica levemente menos brilhoso. O que pode ser?

olá, estou fazendo um trabalho para a faculdade, tenho q colocar um sensor de temperatura para acionar leds de acordo com a temperatura e ligar um cooler quando passar de 35ºC. Gostaria de utilizar um resistor e colocar do lado dele o sensor de temperatura. Mas qual resistor utilizar para que se chegue a 35ºC sem risco de queimar ou pegar fogo?
