Lucasflores

Apenas para atualizar o caso, troquei o resistor original da entrada de vídeo que era de 200 ohms por um de 390 ohms, testei vários resistores e o de 390 ohms ficou perfeito, aparelho em pleno funcionamento, mais uma vez, obrigado!

Segui suas instruções Renato.88, consegui resolver essa questão de estar saturando as cores brancas, irei procurar um resistor de valor mais adequado, pois a imagem ficou um pouco escura, mas vai ficar perfeito, obrigado a todos que se empenharam em resolver esse problema! Abraços.

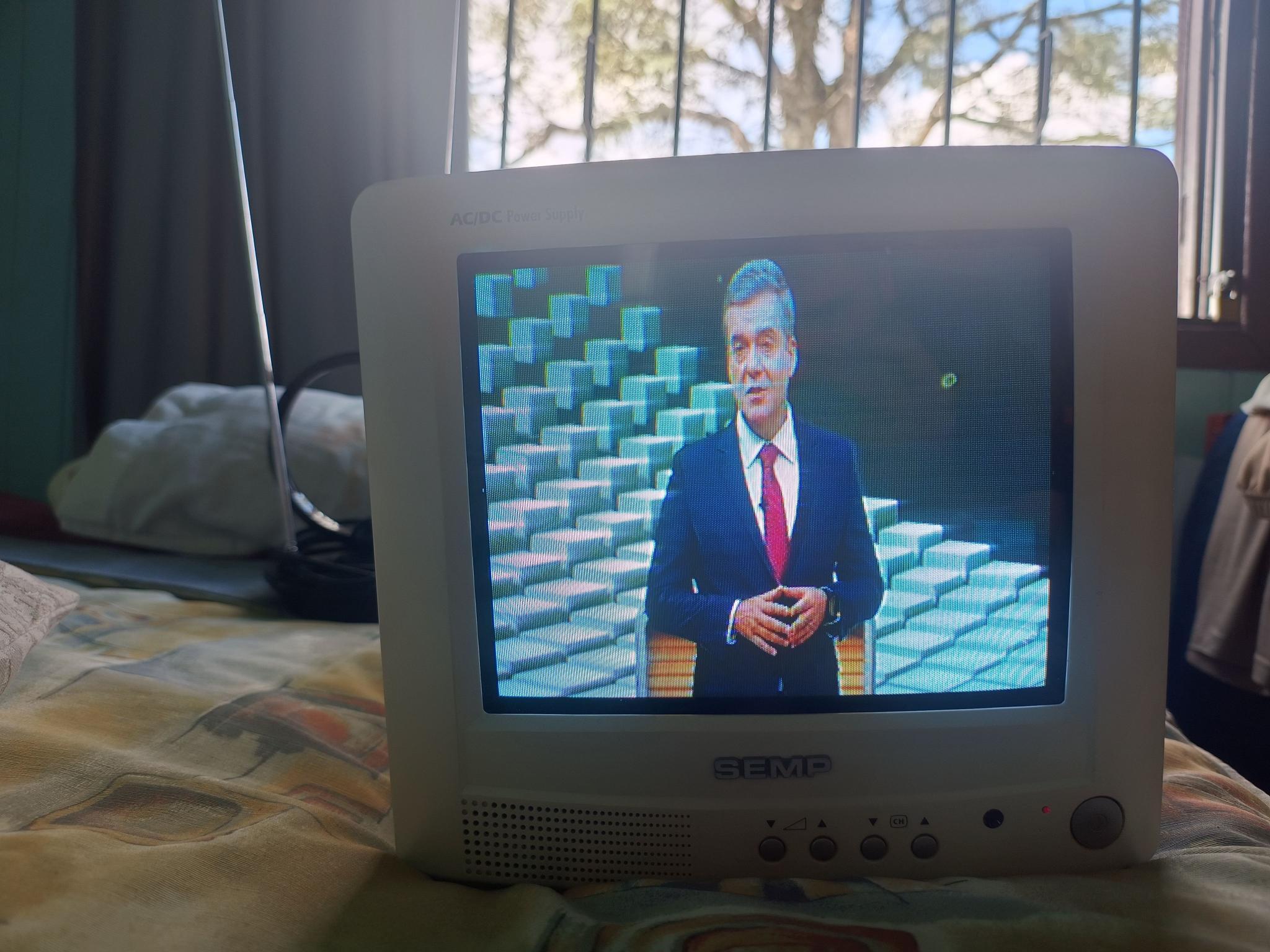

A placa foi toda limpa com álcool isopropílico após a troca dos componentes, também foram tentadas diversas fontes de alimentação, a original, uma chaveada e uma bateria 12v, o problema persistiu. A sintonia fina foi feita na televisão de modo manual, através do menu, em conjunto com o ajuste do capacitor variável do vídeo link. Testei diferentes antenas e posições das mesmas, pode ser difícil ver nas fotos o que estou falando, ao vivo fica nítido o que estou dizendo, mas nunca foi fácil tirar foto da tela de uma tv de tubo. Quando você diz para medir a entrada de vídeo, seria do pino central para a parte externa do conector? Ali tem que estar em torno de 75 ohms?

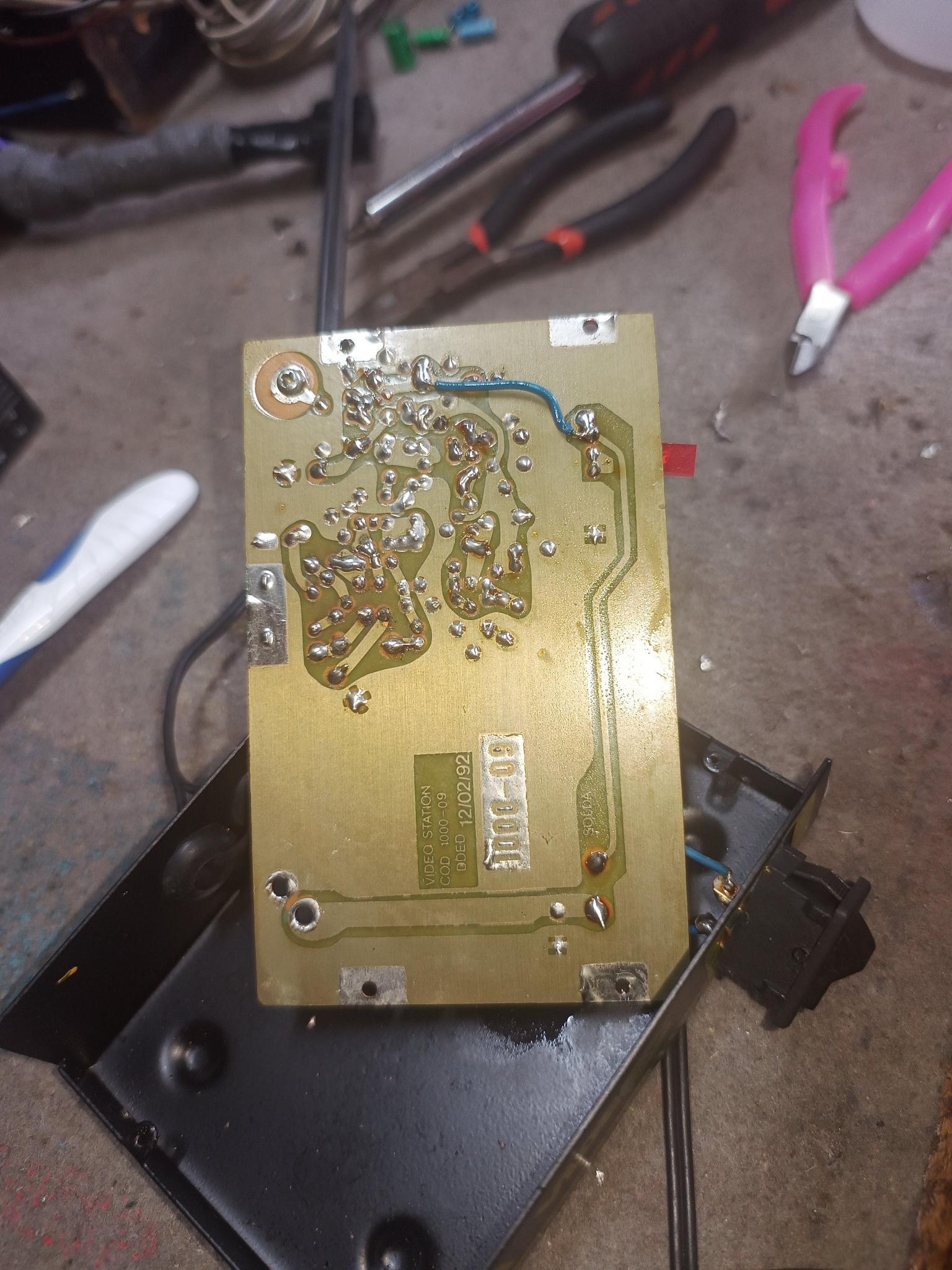

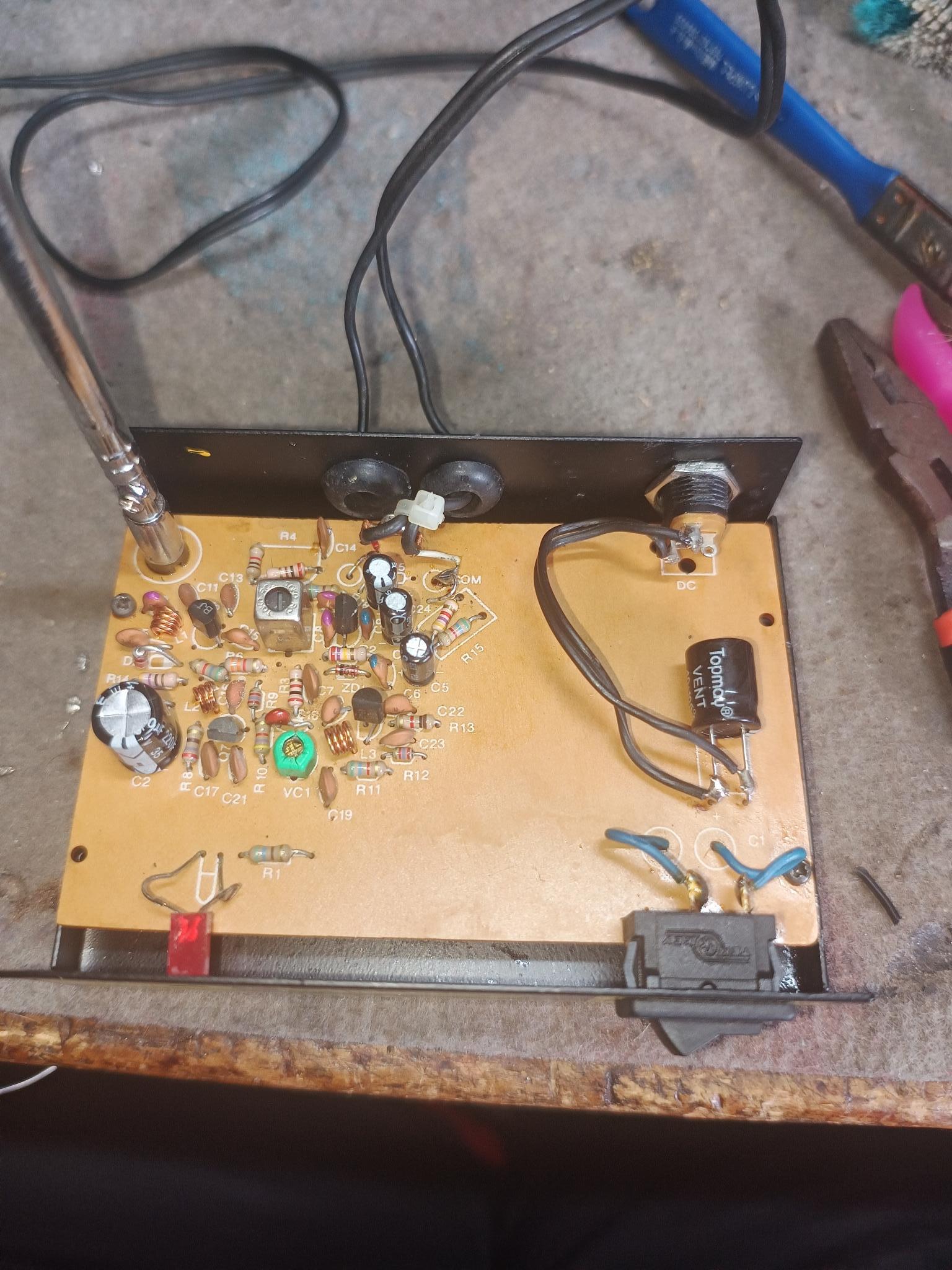

Olá amigos do fórum, estou com um problema, recentemente ganhei de um tio meu um transmissor tipo vídeo link VHF canal 8 da marca Vídeo station, eu decidi fazer uma pequena revisão nele, estava com os fios cortados, coloquei plug para a fonte e conectores RCA novos, além disso, fiz a medição dos capacitores eletrolíticos com auxílio de meu multímetro e plaquinha testadora de componentes. Notei que os capacitores que estavam no aparelho estavam com capacitância fora do especificado e ESR alta em alguns casos, principalmente nos capacitores de baixa capacitância, por zelo com o aparelho decidi substituir todos os cinco capacitores por capacitores novos, inclusive o da fonte, porém, após o procedimento, o aparelho está saturando as cores claras na imagem, "puxando" branco e amarelo e as vezes apresentando ruído no som em imagens claras. O aparelho tem só um capacitor variável (responsável pelo ajuste de sintonia do vídeo transmitido) e uma bobina de FI (som), não tem como regular essa questão da saturação, a menos que substitua algum resistor, o problema é que não tenho o esquema do aparelho e não o encontrei. Qual seria a solução desse caso? Qualquer coisa ainda tenho guardados os antigos capacitores. Seguem fotos da placa do aparelho e do defeito, da pra perceber no fundo, atrás do reporter e no canto superior direito do quadro que aparece na tela.

Grato pelos seus esclarecimentos Batata Defumada, assim que virar a fatura do meu cartão de crédito irei adquirir um processador AMD Ryzen 7 5700X, dessa promoção que você me enviou, além dos outros upgrades necessários. Muito obrigado pela ajuda!

Olá amigos do fórum, gostaria de fazer um upgrade no meu PC pois percebi que com a placa de vídeo que tenho agora, o processador acaba por gargalar, segurando o desempenho da placa de vídeo, acompanhando pelos gráficos do software AMD posso ver que a placa está em 50% ou menos de uso enquanto o processador está atingindo 100% de seu uso, tendo isso em vista estou em busca de melhorar meu PC, estava pensando em um Ryzen 5 5700X ou outro semelhante, juntamente com um water cooler, queria saber a opinião de vocês em relação ao melhor desempenho com melhor custo também para ambos o processador e o water cooler. Tinha escolhido o Ryzen 3 3200g pois no começo o PC era bem mais simples, sem placa de vídeo. Configurações: placa-mãe: ASRock A320M-HD; Ram: 2x8GB asgard 3200mhz; Placa de vídeo: 51 risc RX6600M 8GB; Fonte: 600W KCAS 80 plus bronze PFC ativo; Armazenamento: 1TB HD barracuda + 1TB SSD Moovespeed (sistema e jogos); Processador: AMD Ryzen 3 3200G; Gabinete: Galax Revolution-05.

Olá amigos, trago notícias do caso, após uma eternidade esperando o TEA1507 chegar, troquei ele e o resistor de 2,2k e a televisão agora acende o stand by bem fraco, oscilando, piscando rápido e fraco, juntamente com ruído nos alto falantes na mesma intensidade em que o led pisca. Quais seriam os próximos passos?

Certo, vou procurar um regulador destes e substituir então, assim que possível trago notícias.

Bom dia amigos, estou com essa televisão CCE HPS2997 inoperante, não dá nem sinal, nada além de um zumbido no transformador chopper, percebi um capacitor de 1uf por 100v O C824 com seu terminal chamuscado e quebrado, porém sem estar estufado, troquei ele por novo epcos, medi tensões secundárias da fonte e todas ausentes, depois disso também já isolei o +B do flyback e do TSH, levantando um indutor e um resistor que havia na linha, porém sem sucesso, ai fui verificar as alimentações do regulador da fonte TEA1507p no pino 8 tensão ausente, localizei um resistor na linha do pino 8 aberto, (uma vez que havia tensão de um lado do resistor e do outro não), o FR804 de 2,2k, substitui ele por um novo, testado e de mesmo valor, assim que liguei o botão Power da televisão o resistor queimou instantaneamente. Capacitor de fonte carregando normalmente e tem tensão nos pinos centrais dos fets Q801 e Q803. O que eu poderia checar como próximo passo?

Sim, cheguei a pensar nisso, adquiri um novo ferro de solda hikari 50w e tenho também sugador de solda, vou fazer um esquema de solda cruzada, para esquentar menos os pinos e por sua vez o ci por completo, mantendo o ferro de solda com o mínimo contato possível na peça. Veremos o resultado.

Certo, tenho outro ci TDA1515BQ vou substituir então para ver se o defeito se resolve. Trago mais notícias assim que possível.

Bom dia! @BCP Verifiquei os fios da placa do amplificador e as demais placas, não encontrei nada fora do normal, por dicas acabei trocando os capacitores da placa do amplificador, todos os menores, 2,2uf 47uf 100uf 10uf e o rádio voltou a ter som, porém baixo e "estourado" em volume baixo toca razoávelmente bem, mas ao aumentar o volume fica ruim, seria possível que os capacitores de 1000uf na saída estejam ruins? Medindo as tensões, elas estão mais próximas dos 6v porém ainda fora do normal, por volta dos 1 volts ou algo parecido. Percebi também que na placa do potênciometro havia um transistor de posição V2000 bc338 queimado, foi substituido, juntamente com o R2000 de 10R que estava preteado, inclusive, achei estranho que no esquema do los angeles, o R2000 é de 22R será que no san francisco também deve ser 22R? pois o original que estava no rádio indicava através do seu padrão de cores 10R. O que mais eu poderia fazer para solucionar esse problema?

Olá amigos, tenho um Bosch San Francisco II 1990 e gostaria de lhe pedir ajuda em um pequeno problema. Fiz a adaptação do bluetooth e leds, ficou perfeito, eu mesmo fiz, tenho alguns conhecimentos em eletrônica, ficou ótima a adaptação, só que acabou ocorrendo um acidente, o fio de alimentação positivo acabou encostando no fio verde, do canal de áudio, queimado o TDA1510 original, sendo assim, substitui o TDA por um Philips, e verifiquei todos os componentes do amplificador, capacitores e resistores menores, porém o rádio não dá som, as tensões do TDA seguem a seguir: Pinos: 1 - 0,9 2 - 0,9 3 - 0,9 4 - Não é soldado na placa. 5 - 0,4 6 -2,5 7 - aterramento 8 - 3,4 9 - 0,4 10 - 12,0 11 - 12,0 12 - 0,9 13 - 0,9 Como eu poderia proceder com este conserto?

Entrei em contato com a SEMP TCL pelo reclame aqui e obtive a atualização, para quem quiser, aqui está o arquivo, com passo a passo, muito obrigado BCP! DC2007.zipDC2007.pdf

Bom dia amigos, possuo este conversor digital e ele apresenta uma espécie de travamento no áudio, o mesmo fica travando, porém com imagem perfeita, creio ser problemas com versão de software, alguém tem a atualização mais recente dele? Tentei procurar mas não achei onde baixar o arquivo.
