Ricardo Montes

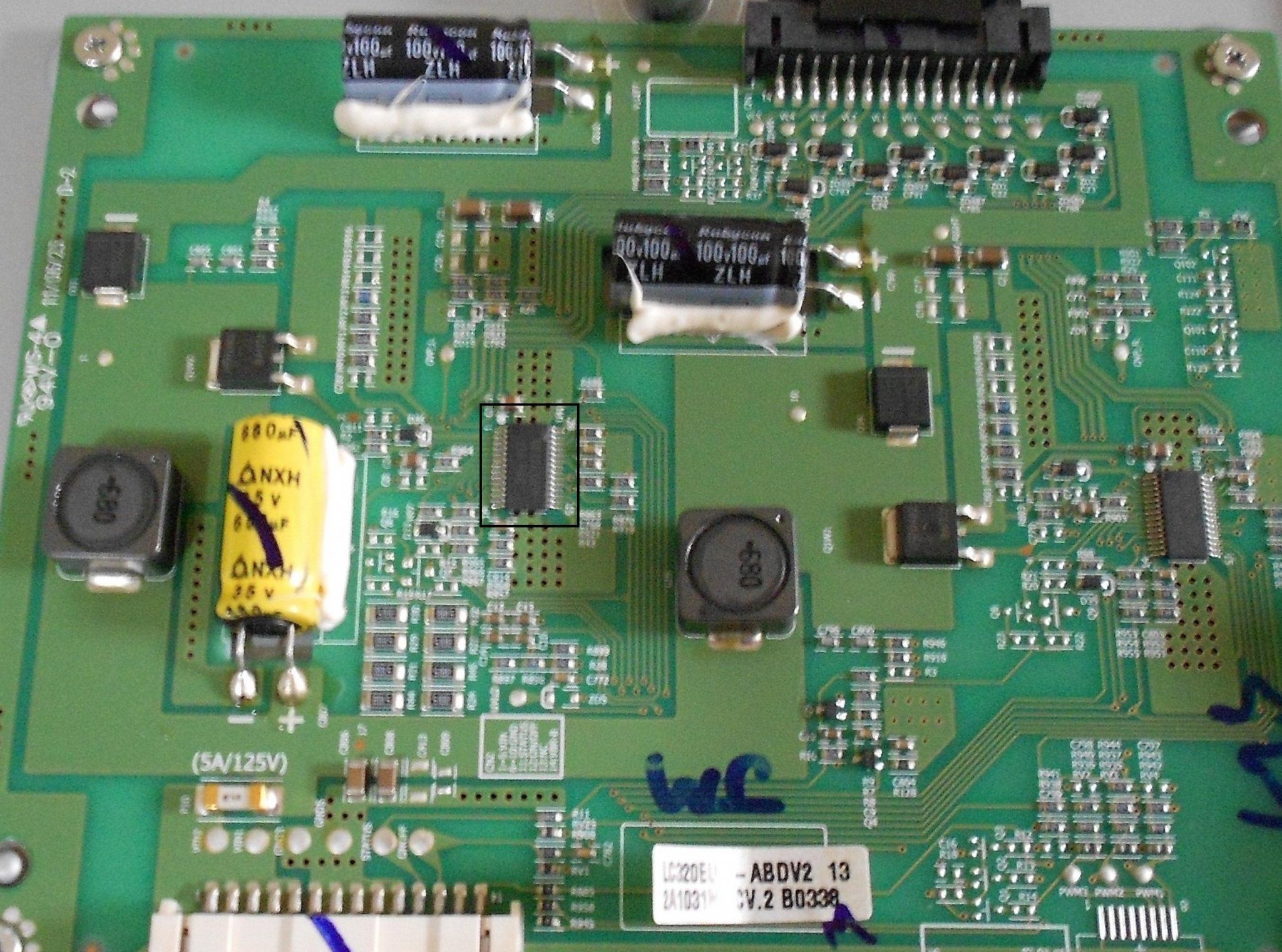

testei com a placa da fonte da lg 32LV5500 tambem serve no modelo 32LV3700 não é a placa da fonte, o defeito tava na ci esquerda da placa do inverter, foi resolvido com a troca da placa.

@lucas35 Boa noite, verifiquei todos estão em ordem. @BCP não tem, testei as duas barras acende os 80 leds, problema ta na fonte ou principal que ja levei ao forno ha 20 dias atras, a placa da fonte liguei ela sem o chicote ta conectado na principal usei 2 resistores 10k, 1 resistor no power on com standby 3.5v e 1 resistor no standby 3.5v com inv. on/off os leds não acenderam, a tv tem som coloquei a lanterna do celular bem proximo a tela e vi a imagem. na fonte na saida do inverter ta assim as voltagens: P-DIM 0,1v A_DIM 0 INV. ON 3.2v Saida 24v tem 24v não consigo esquema dessa fonte EAX64405601(0) placa 32LV2500-porque a tv é 32LV3700 ja vi modelos dessa placa da fonte com mais componentes, ex: 5 diodos no dissipador de calor no secundario, 2 mosfet e 1 diodo no primario, 3 capacitores da fonte de 47mf/450V. a que ta aqui tem 3 diodos no secundario, 1 mosfet e 1 diodo no primario e 2 capacitores da fonte 47mf/450v.

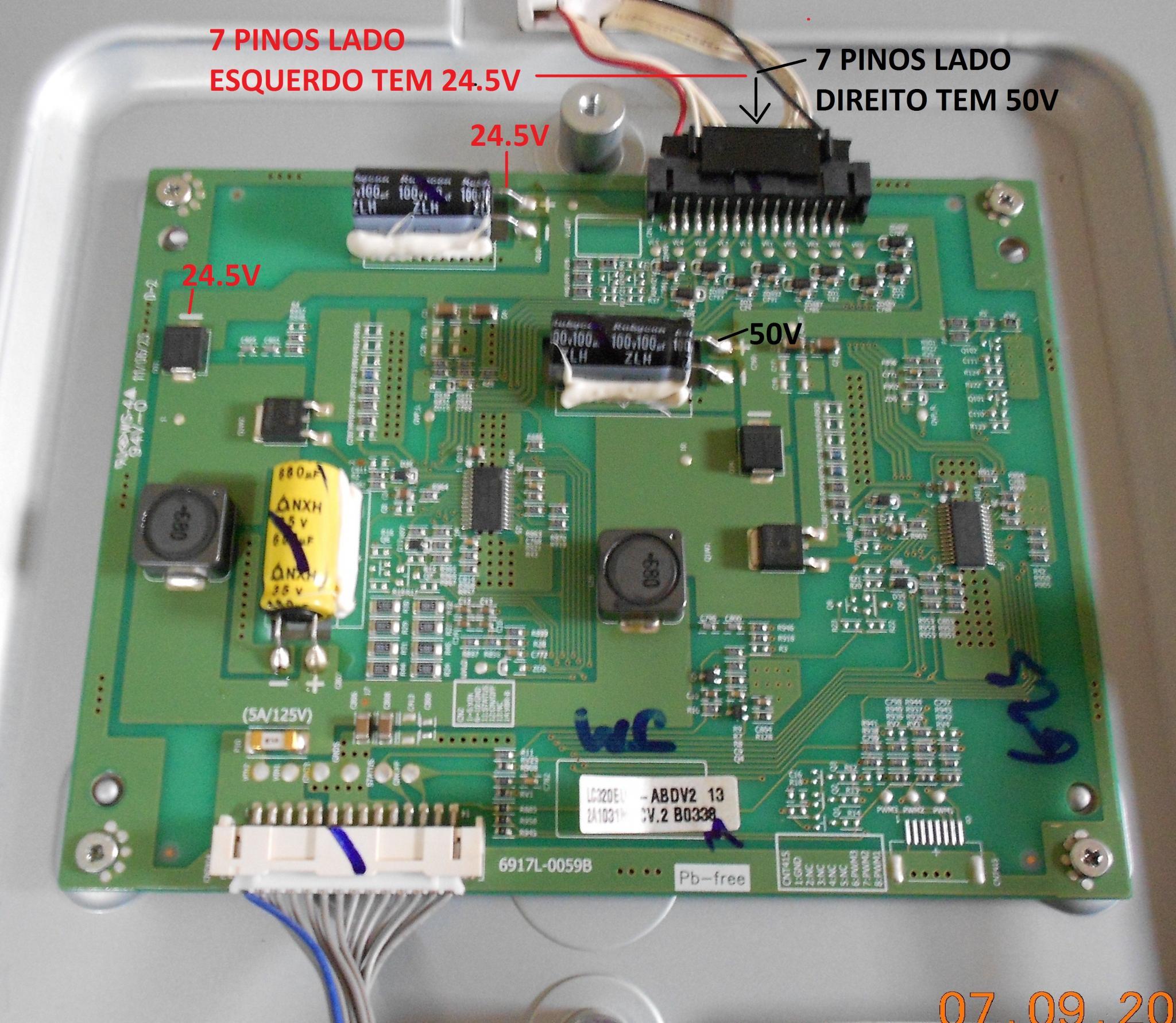

tv led lg 32 polegadas modelo 32LV3700 ligando só uma barra de led barra de led smd 6v 2w cada, são 2 barras cada barra tem 40 leds smd só ta ligando a barra da direita, ja testei a barra da esquerda na direita e funciona normal a barra de led medi as voltagens na placa conversor dc lado esquerdo: 24.5v não acende lado direito: 50v liga normal tem os 24V na saida da placa da fonte Se alguem puder dar uma ajuda

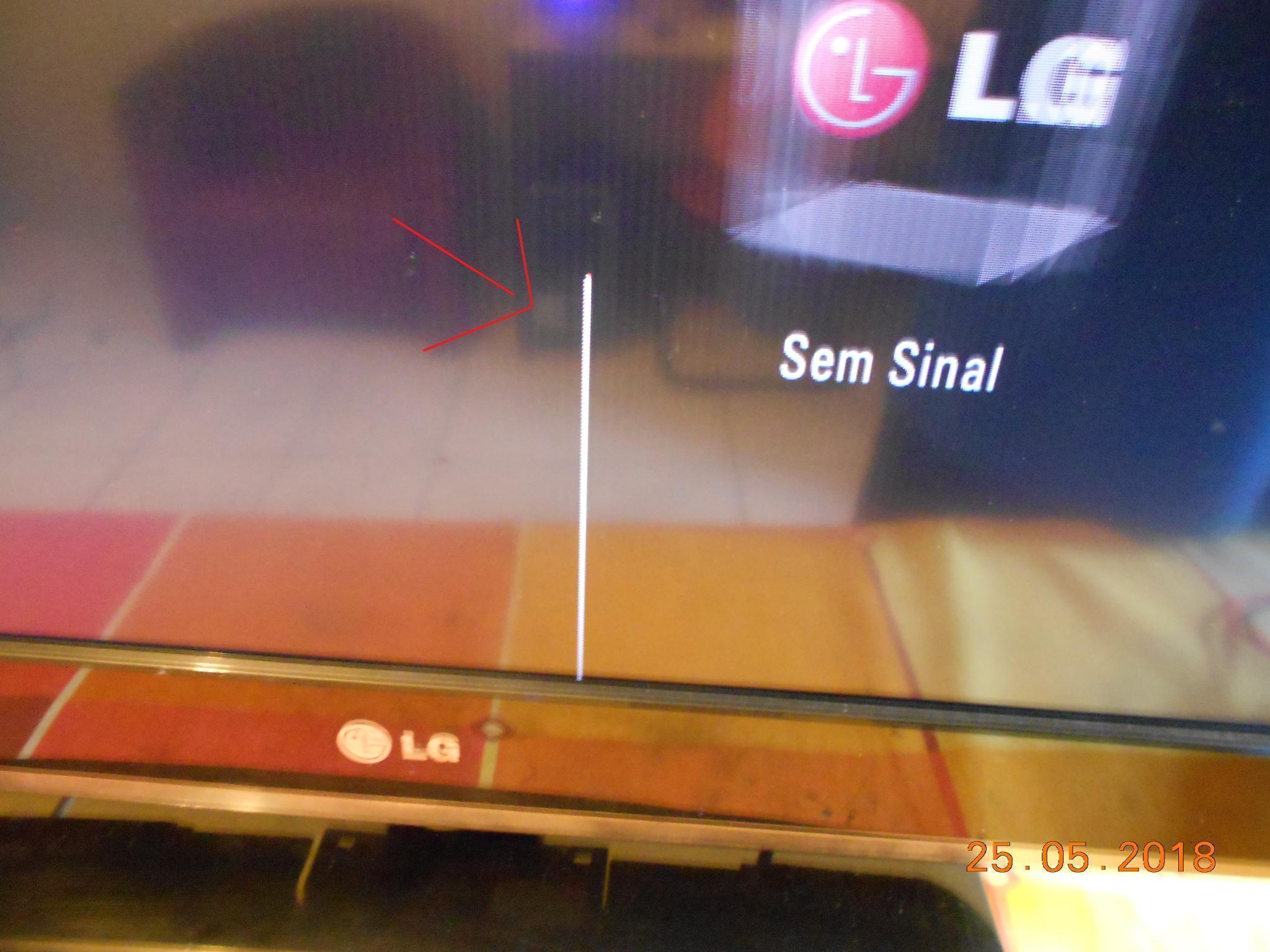

Então BCP tirei e verifiquei os 4 mosfets K3868 tinha dois em curto o Q707,Q709 e outros dois Q708,Q710 estão bons, 10 reais cada mosfet achei caro, bom troquei os mosfet e o fusivel fiz a medição na saida do secundario com a placa ligada voltagens normais, parafusei a placa na tv liguei e ela ta funcionando normal. O problema era 2 Mosfet K3868 originais em curto e o Fusivel aberto na area do Inverter. Só que pareceu essa pequena linha branca na vertical em baixo perto do logo LG, esse é outro problema.

Boa BCP devia ter feito isso logo de cara,vacilei, dei uma medida no primario o fusivel do inverter F501 ta aberto, amanhã vou tirar os 4 transitores Mosfet K3868 e ve se tem algum com problema, trocar o fusivel e mosfet se tiver algum com defeito depois vou ligar só a placa na tomada e medir a saida do flat no secundario para a placa principal e ver as voltagens.

TV LCD LG 32 Modelo: 32LK330 Modelo da Placa da Fonte (chassis): EAX61124203/2 Essa tv liga o led vermelho bem fraco pisca umas 3 vezes e desliga, depois o led vermelho fica piscando normal indicando defeito. Não tem Som,imagem e a caixa de luz não acende ( Lampadas LCD) Não tem nenhum capacitor eletrolitico no primario e secundario estufado,estourado To achando que a placa principal ja era, mas vou começar no primario da placa da fonte se alguem ja pegou defeito parecido e puder ajudar agradeço.

troquei o capacitor o problema continua, vou trocar a placa,valeu.

Monitor Samsung Led 20 polegadas Modelo: S20A300 Tem um curto na area do conector da fonte, me parece que a raspagem na placa uniu vcc+ com gnd - fiz um jumper atras da placa e o curto permanece. Sera que tem como recuperar a area na placa ou ta condenada.
