Allan WS

Bom dia, você poderia fazer o upload desse arquivo e enviar? ou alguém teria ele, estou com o mesmo problema mas n acho download. E claro n vou comprar em mercado livre. adicionado 37 minutos depois Caros colegas, acabei conseguindo o arquivo diretamente do suporte online, caso sua tv n seja do mesmo modelo é bem capaz que consiga fazer por lá também, vai precisar somente do número de serie q fica na etiqueta atras da TV. Para o modelo acima (DL4061(a)f)o link do arquivo: https://1drv.ms/u/s!AqeTTqFKjV2LiA8C6KRXebd2cwCE Caso ela esteja travada na logo só ligar ela na tomada com o botão MENU pressionado.

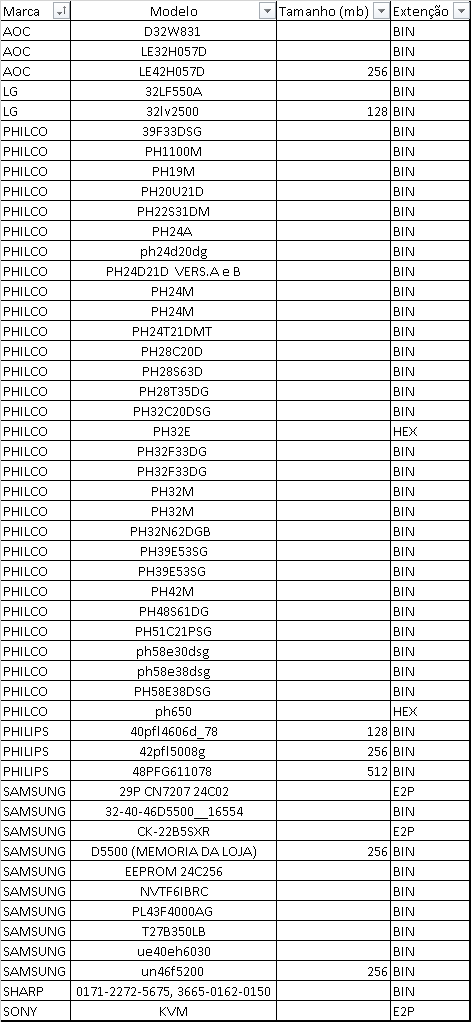

relação dos arquivos que tenho, caso alguém queira só pedir marca modelotamanho (mb)extensão aocd32w831 bin aocle32h057d bin aocle42h057d 256bin lg32lf550a bin lg32lv2500 128bin philco39f33dsg bin philcoph1100m bin philcoph19m bin philcoph20u21d bin philcoph22s31dm bin philcoph24a bin philcoph24d20dg bin philcoph24d21d vers.a e b bin philcoph24m bin philcoph24m bin philcoph24t21dmt bin philcoph28c20d bin philcoph28s63d bin philcoph28t35dg bin philcoph32c20dsg bin philcoph32e hex philcoph32f33dg bin philcoph32f33dg bin philcoph32m bin philcoph32m bin philcoph32n62dgb bin philcoph39e53sg bin philcoph39e53sg bin philcoph42m bin philcoph48s61dg bin philcoph51c21psg bin philcoph58e30dsg bin philcoph58e38dsg bin philcoph58e38dsg bin philcoph650 hex philips40pfl4606d_78128bin philips42pfl5008g 256bin philips48pfg611078 512bin samsung29p cn7207 24c02 e2p samsung32-40-46d5500__16554 bin samsungck-22b5sxr e2p samsungd5500 (memoria da loja)256bin samsungeeprom 24c256 bin samsungnvtf6ibrc bin samsungpl43f4000ag bin samsungt27b350lb bin samsungue40eh6030 bin samsungun46f5200 256bin sharp0171-2272-5675, 3665-0162-0150 bin sonykvm e2p

@Bcpetronzio bacana mano n sabia q nos fabricantes tinha, na verdade sabia, mas geralmente é .exe ou .mse se n me engano (da samsung) e n sei como extrair o binário desses arquivos para as memórias. Mas acho interessante sim no forum ter um espaço para isso. adicionado 0 minutos depois Hj vou tentar fazer upload de todos q tenho.

Pessoal gostaria de saber se alguém tem ou trabalhar com nands e eproms de tvs, poderia me indicar local para pesquisar e baixar as BIN, compramos um equipamento lá para gravar e copiar as nands, estou montando um pequeno banco de dados, mas só tem as que tive contato com as placas. Quando surgir uma q n tenho vou ter q procurar, e dando uma pesquisada no google, vi q é muito difícil achar, e tem até gente q vende no mercado livre, não acho interessante isso, acho q técnicos deveriam compartilhar esse tipo de coisa, já q n é todo mundo q trabalha, tem espaço para todos.

se n me engano tem os transistores, será q algum está com mal funcionamento? Pois aumentando o volume n mudaria a frequência e desencadearia esse problema?

@vtrx Estou com um problema parecido no modelo un40h4200ag, eu poderia utilizar esse arquivo pare ela também? ou teria q ser outro? Uma coisa a mais que a minha apresenta o defeito é q a logo fica invertida depois ai fica tela preta.

em SB isso acontece eu nem tento ligar o PON adicionado 12 minutos depois teste a capacitância ta ok, to cansando já kkkk

@lucas35 vi que a linha de alimentação é passada do transformador para o mosfet, depois se separa por alguns resistores, um que vai para o 5v e para o Pon, depois q mudei o photoacoplador o tempo dessa variação mudou, agora fica mais tempo nos 0V e depois acontece a oscilação, mesma coisa para os 13V q varia até os 10V. adicionado 8 minutos depois O barulho do "clique" vem do transformador, ele acontece quando as tensões chega a 0, ai jogo as voltagens quando a de 13V zera, acontece de novo.

sim esse é o problema.

@lucas35 O photoacoplador está medindo 0,6V na parte do primário o modelo é 0820 817b, sabe me dizer se essa tensão já abre o diodo do outro lado? achei pouco essa tensão, eu tinha tirado e testado ele com os 1,5 de pilha mas n tinha notado essa tensão baixa e mesmo assim passando. adicionado 50 minutos depois na suspeita tirei o photoacoplador, e coloquei outro, a medição mudou agora varia até 3V (no photoacoplador), a saída de pon n tem mais tensão e a de 5v também não, a de 15 fica variando de 0 a 10V agora, antes mantia.

Digo assim, era pra ser linear né o sinal pwm? vendo pelo osciloscópio

O que eu acho estranho também é que o na saida do trafo pelo osciloscópio do secundário ele n é continuo, deveria ser n é? o pwm deveria manter ali eu acho, a saída que era pra ser 5 esta saindo 3,4 e na mesma linha ta indo os 1,9 no PON.

1- 0,6V 2- 5,3V 4- 260V 5- 20mV a 100mV 6 - sem tensão 7- 11,6V mas fica variando 8 - GND

O que está escrito no ci: 3s111 sk4s1 (não tenho certeza, está inlegível) 690L vou seguir o PON agora e ver o q encontro

oscilando 10V a 10,5V em SB, quando eu ligo o PON fica a mesma coisa. O erro dessa placa é justamente ter voltagens nas saídas mesmo em SB, na placa tem marcações de 0V para SB e tem tensão. Acho que solucionando isso o problema é resolvido.
