Placa-Mãe MSI 865PE Neo2 FIS2R

Introdução

A 865PE Neo2 (MS-6728) é o modelo topo de linha da MSI para o novo chipset Intel 865PE para processadores Intel soquete 478. Ela pode vir em três modelos: S, com duas portas Serial ATA; LS, com rede on-board e duas portas Serial ATA; e FIS2R, com rede on-board Gigabit Ethernet, portas FireWire, quatro portas Serial ATA e uma porta IDE ATA-133 RAID adicional.

O modelo que testamos foi o FIS2R, com todos os opcionais possíveis.

Figura 1: Placa-mãe MSI 865PE Neo2-FIS2R.

O chipset Intel 865PE tem como principal atrativo usar o esquema DDR Dual Channel, onde a memória é acessada a 128 bits e não a 64 bits, dobrando a taxa de transferência máxima teórica. No caso de usarmos módulos DDR400, a taxa máxima pula de 3.200 MB/s para 6.400 MB/s. Para isso, é necessário usar pelo 2 módulos de memória e instalar cada módulo em um canal diferente. Nessa placa-mãe, os soquetes 1 e 2 compatilham o canal A e os soquetes 3 e 4 compatilham o canal B. Ou seja, no caso de dois módulos, instale um módulo no soquete 1 ou 2 e o outro módulo no soquete 4 ou 5. A MSI usou soquetes verdes no canal A e soquetes lilases no canal B. Isto é, você deverá instalar módulos em soquetes de cores diferentes (um no verde e outro no lilás), que isso fará com que você instale módulos em canais diferentes. Em nossa opinião, esse sistema de cores da MSI é complicado, pois é diferente do esquema que está sendo usado pelos demais fabricantes. Em placas da Gigabyte e da Albatron que testamos, você deve instalar a memória em soquetes de mesma cor. Nesta placa da MSI você deve instalar memória em soquetes de cores diferentes. Isso realmente pode confundir o técnico desavisado. A capacidade máxima de memória dessa placa-mãe é de 4 GB.

Esse chipset tem ainda como principais características o barramento AGP 8x, suporte ao barramento externo de 800 MHz (200 MHz x 4) e suporte à tecnologia Hyper-Threading. As portas IDE desse chipset são ATA-100 (esse é o problema de todos os chipsets Intel).

A versão do Intel 865PE usada vem com duas portas Serial ATA. Além dessas duas portas, o modelo FIS2R tem mais duas portas Serial ATA e uma porta ATA-133 adicionais, controladas pelo chip Promise PDC20378. Nós vemos o detalhe dessas portas na Figura 2.

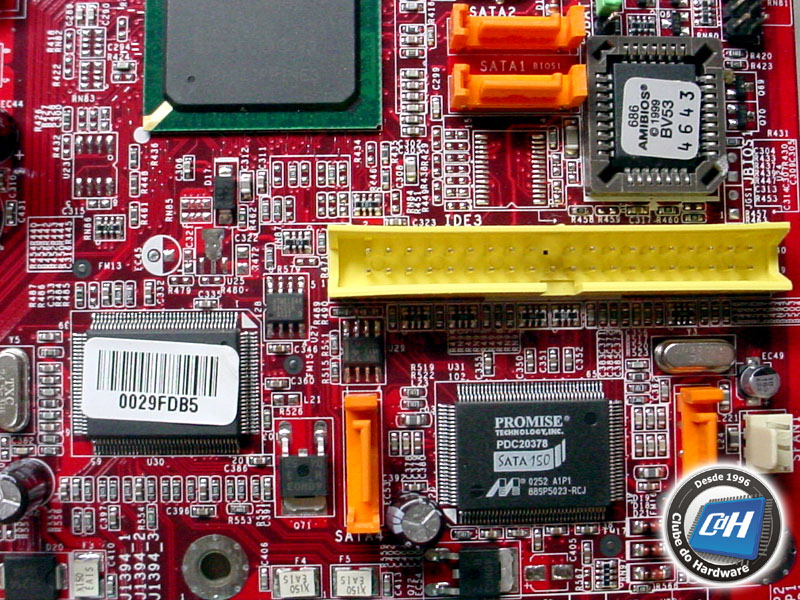

Figura 2: Portas Serial ATA e ATA-133 adicional.

O som on-board é de seis canais, produzido com o auxílio do codec C-Media CMI9739A, com saídas independentes para o canal traseiro, central e subwoofer, além de saídas SPDIF óptica e coaxial. Essas saídas estão disponíveis em um adaptador que acompanha a placa (chamado S-Bracket).

Figura 3: S-Bracket.

Já a rede on-board é Gigabit Ethernet (1.000 Mbps) full-duplex, controlada pelo chip Intel 82547EI. Ela tem também três portas FireWire, controladas pelo chip VIA VT6306, e oito portas USB 2.0, sendo que seis portas estão presas diretamente na placa-mãe e duas estão disponíveis através de cabo adaptador que vem junto com a placa. Realmente as seis portas soldadas sobre a placa chamaram a nossa atenção, visto que esse recurso não é muito comum.

Figura 4: Parte traseira: seis portas USB 2.0.

O cabo adaptador das outras duas portas USB também merece a nossa atenção, pois ele não é um simples adaptador. Nele há quatro LEDs de diagnóstico POST, funcionando de maneira similar aos displays de diagnóstico POST. Esse cabo adaptador é chamado D-Bracket 2.

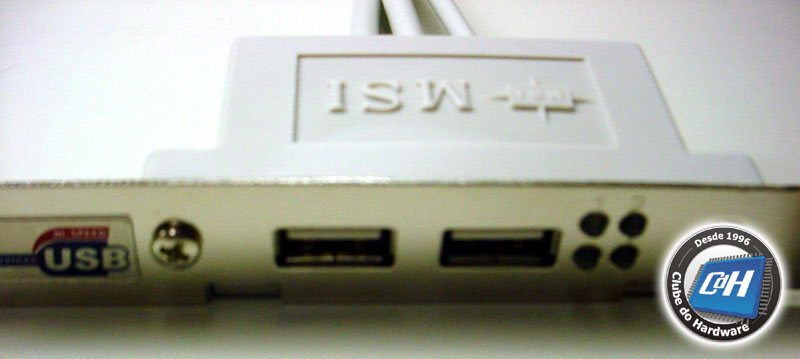

Figura 5: D-Bracket 2.

Já que estamos falando em cabos adaptadores, vale a pena dar uma olhada no adaptador das portas FireWire. Ele traz duas portas no tamanho padrão e uma porta no tamanho miniatura, ver Figura 6.

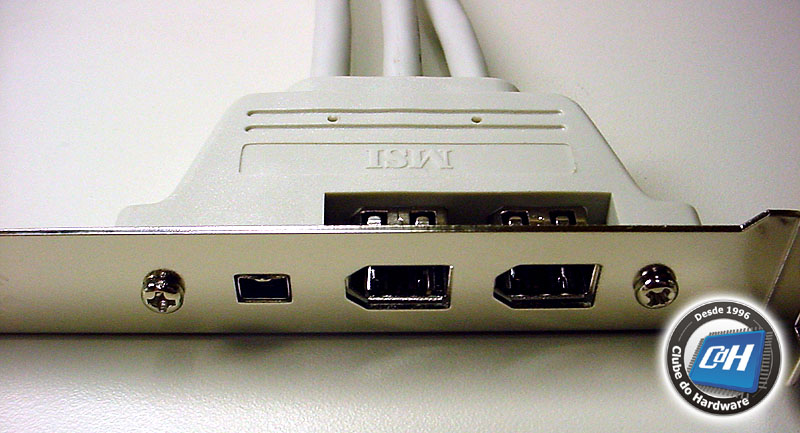

Figura 6: Portas FireWire.

Mas isso ainda não é tudo. Essa placa-mãe tem ainda mais recursos que vale a pena destacar.
