Problema com Amilo Pi1536

[jjlipe]

Um cliente me deixou esse note aqui com o seguinte defeito: "não aparece mais imagem"

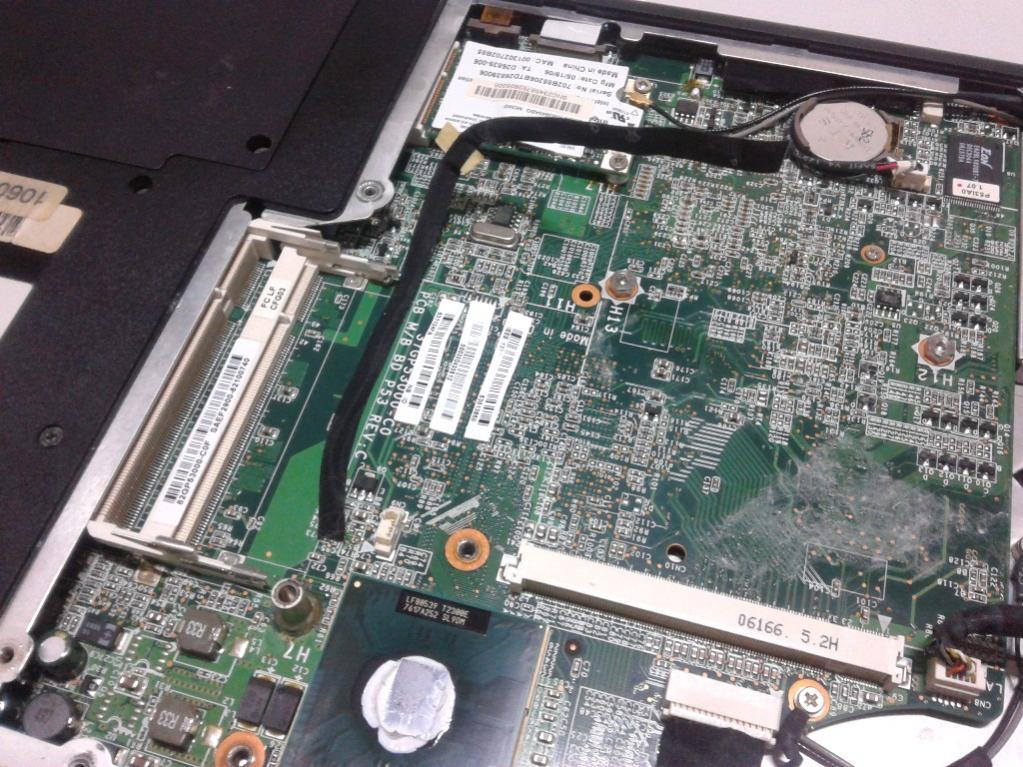

A questão é que abrindo a parte inferior dele, retirei memórias e VGA e notei que um fio esta solto...

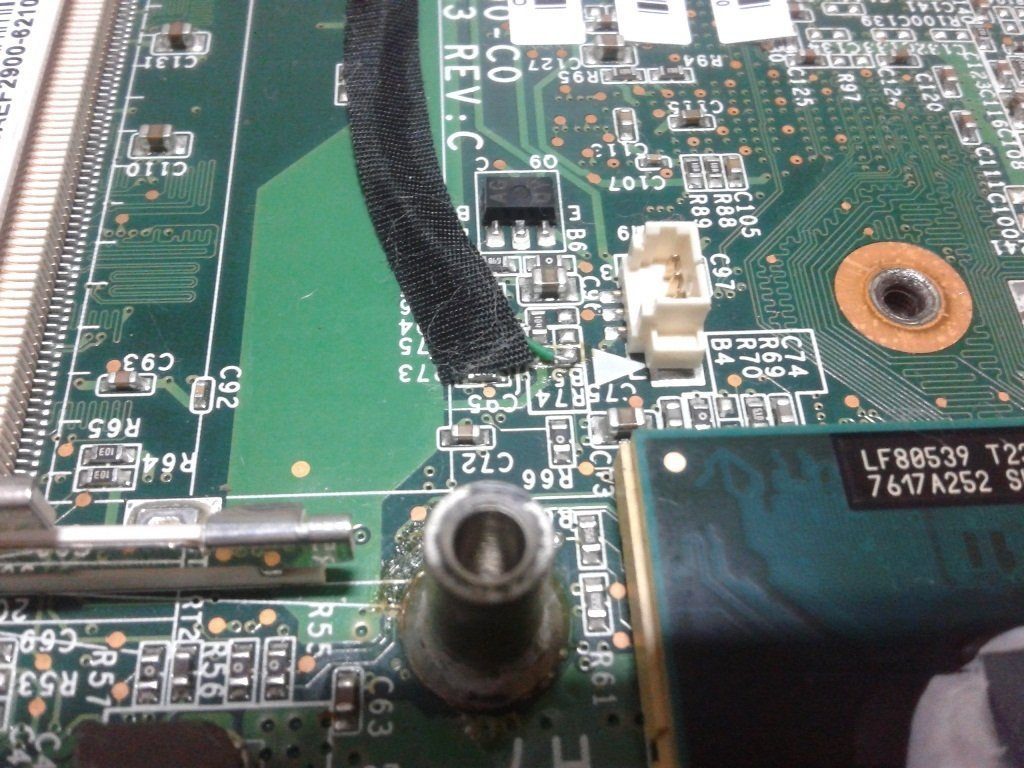

Esse fio é soldado em um componente nomeado B5 e a outra ponta esta solta. (claro que no minimo o cliente "curioso" arrebentou ele...

Não consigo identificar onde a outra parte desse fio era soldada... alguém tem um note desse, ou sabe me falar onde é? Tentei achar um esquema desse note, mas não achei...

Obrigado... seguem algumas fotos.

[Visitante]

Não consigo identificar bem o que é a ponta na sua mão. É essa parte rompida? Na placa, na trilha U5, está parecendo queimada. É isso mesmo ou é excesso de luz na foto?

Pegue uma lupa e pesquise com calma, um ponto de solda que tenha ficado pontiagudo, espetando mesmo se por o dedo. Isso poderá dar um indício de onde o fio se rompeu. Verifique pelas trilhas ao redor da VGA. Pode ser que voce ache. Siga o diagrama de blocos que encontrei e tente verificar ao redor dos circuitos da VGA.

EDIT:

achei alguns links sobre o modelo. Veja se tem alguma serventia:

http://support.ts.fujitsu.com/manuals/ShowManuals.asp?LNG=COM

http://www.cnet.com/laptops/fujitsu-amilo-pi-1536/4505-3121_7-32541639.html

http://www.notebookcheck.net/Fujitsu-Siemens-Amilo-Pi1536.1640.0.html

http://www.coisas.com/categories.php?keywords_cat_search=Fujitsu%20Amilo%20Pi1536&parent_id=0

[jjlipe]

então... na ponta da minha mão é a parte rompida... ja fiz isso e na realidade existem 3 possiveis pontos...

é excesso de luz... a trilha u5 não esta queimada.
