Mos fet queimando com frequência

[mroberto98]

Um pico alto no primario nao deve influenciar nada na saida! No maximo que pode é queimar o primario...

Eu nao sei... Isso e uma flyback, mesmo sem carga ainda deveria ser exatamente 24V!

[xyko-2020]

Voltei neste ano novo, pessoal só resultados.

[mroberto98]

Ja cansei de ver tvs e outros tipos de aparelhos ligados em tensão errada e tvs queimadas por raios... Nenhuma delas houve queima no secundario, sempre no primario...

Agora se é trafo de rede, fonte linear é outra coisa.. Trafo de rede nao proteje em nada o secundario quando há picos de tensão

[Domenor]

Então esquece, foi só uma ideia. Voltando à fonte, esta família sempre foi assim, com as tensões acima do normal, sem carga. Na primeira que peguei, fiquei até com medo de testar na impressora e fritar a coitada, mas quando pluga na placa principal vai tudo pro nível especificado (24V, 8V e 3,3V), lembrando que o 3,3V sempre fica estável, só o 24V e o 8V é que alteram para mais, sem carga.

[Domenor]

Estou com uma duvida com relação ao diodo D271. Vem marcado nele T1 1H, mas acho que o código mesmo é só o T1, porque o 1H varia de um para outro. Na web diz que é um zener e no esquema está como diodo normal. Com diodo normal fiz o teste e não funciona, até sai 3,3V sem carga, mas com carga cai para 1V e o mosfet frita. Medindo um original na escala de teste de diodo, mede 136 ,ponta preta no cátodo. Qual zener seria?

[mroberto98]

Nao é zener, é diodo mesmo! Schottky

[Domenor]

Tentei usar o 10MQ040N mas não funcionou. A impressora até liga mas depois desliga e o painel fica piscando aleatoriamente . A medida deste no teste de diodo dá 196 . Esta medida tem algo a ver, já que no original dá 136? Teria algum Schottky prá indicar?

[mroberto98]

Nao sei a corrente desse diodo... Nao sei os valores...

Nao nao precisa ser exatamente um diodo com baixa queda de tensão... Mas tem que ser rápido

[Domenor]

No datasheet tá prá 2A. Hoje não deu tempo de fazer mais testes. Segue o link do datasheet, se ajudar.

http://www.datasheetcatalog.com/datasheets_pdf/1/0/M/Q/10MQ040N.shtml

Qual é o dado desta velocidade no datasheet?

[Julio Cevalloz]

El 30/12/2014 a las 18:05, Domenor dijo:

Mirar a la gente, pude averiguar qué MOSFET (Q271) Original: TPCP8103H



No se olvide de mi Caloi!

Estimado Domenor, buenas tardes, disculpen por reflotar este tema, es que yo también estoy con el mismo Problema el Mosfet Q271 esta cruzado, encontré el diodo zener D104 de 30 voltios, pero el mosfet esta en corto, mi pergunta seria lograste cambiarlo por el TPCP8103H   o como lo solucionaste, digo esto también por que en la fuente ya tengo los 24 Voltios, los 8 Voltios; pero me falta los 3.3 Voltios para que encienda la impressora.

saludos.

[Domenor]

Olá Julio,

Não sei se entendi bem sua dúvida. Se a questão é se trocando o Q271 (se estiver em curto é claro) a fonte funciona, a resposta é sim. Já peguei várias com este mosfet queimado e trocando resolve. É deste mosfet que sai os 3,3V ok? Espero ter ajudado....

[Julio Cevalloz]

Em 9/6/2016 às 19:37, Domenor disse:

Hola Julio,

No sé si entiendo bien su pergunta. Si la pergunta es si el cambio de la Q271 (si curso corto) la fuente funciona, la respuesta es sí. Ya cogí varios con este MOSFET quemado y el intercambio de direcciones. ¿Es esta MOSFET el 3.3V ok? Espero haber ayudado....

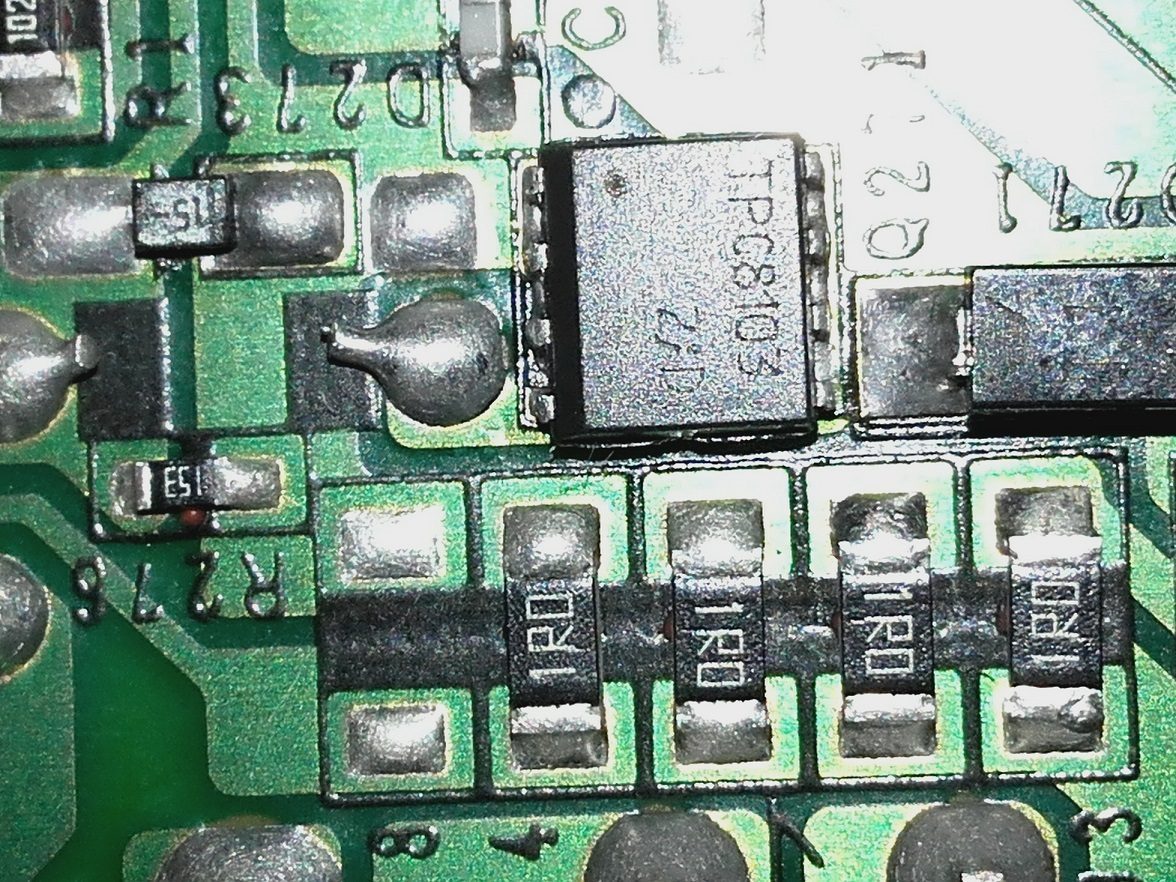

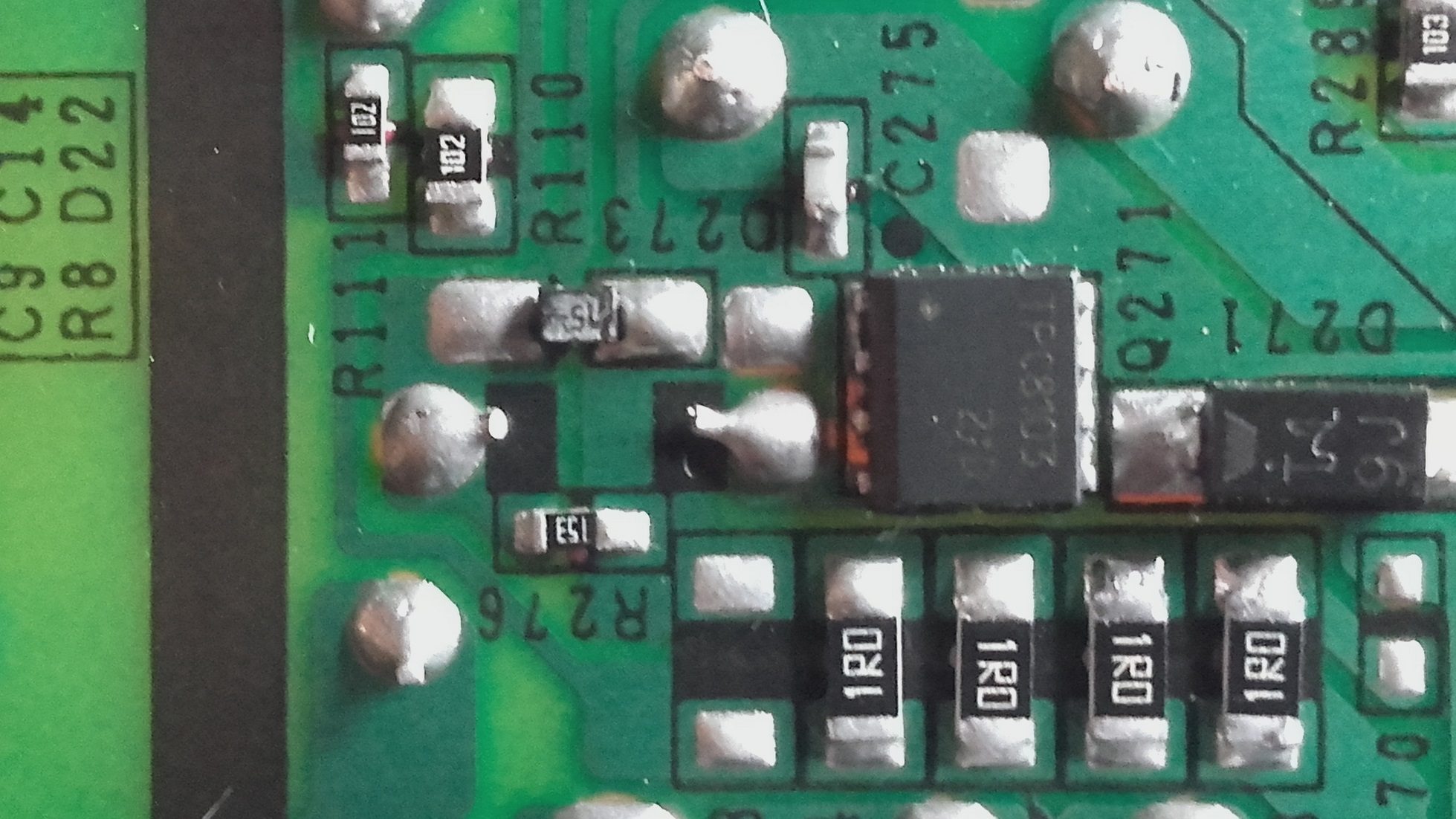

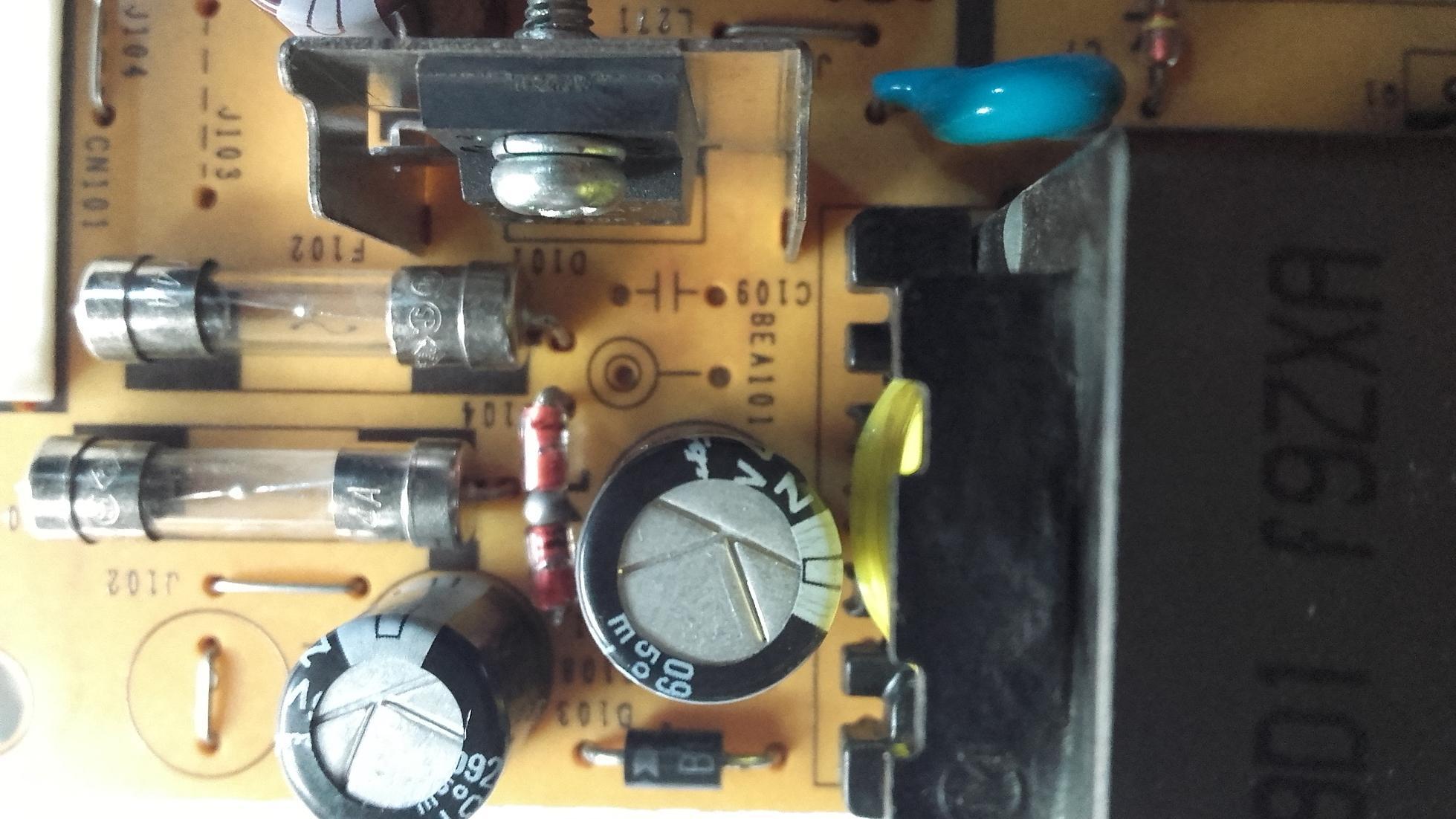

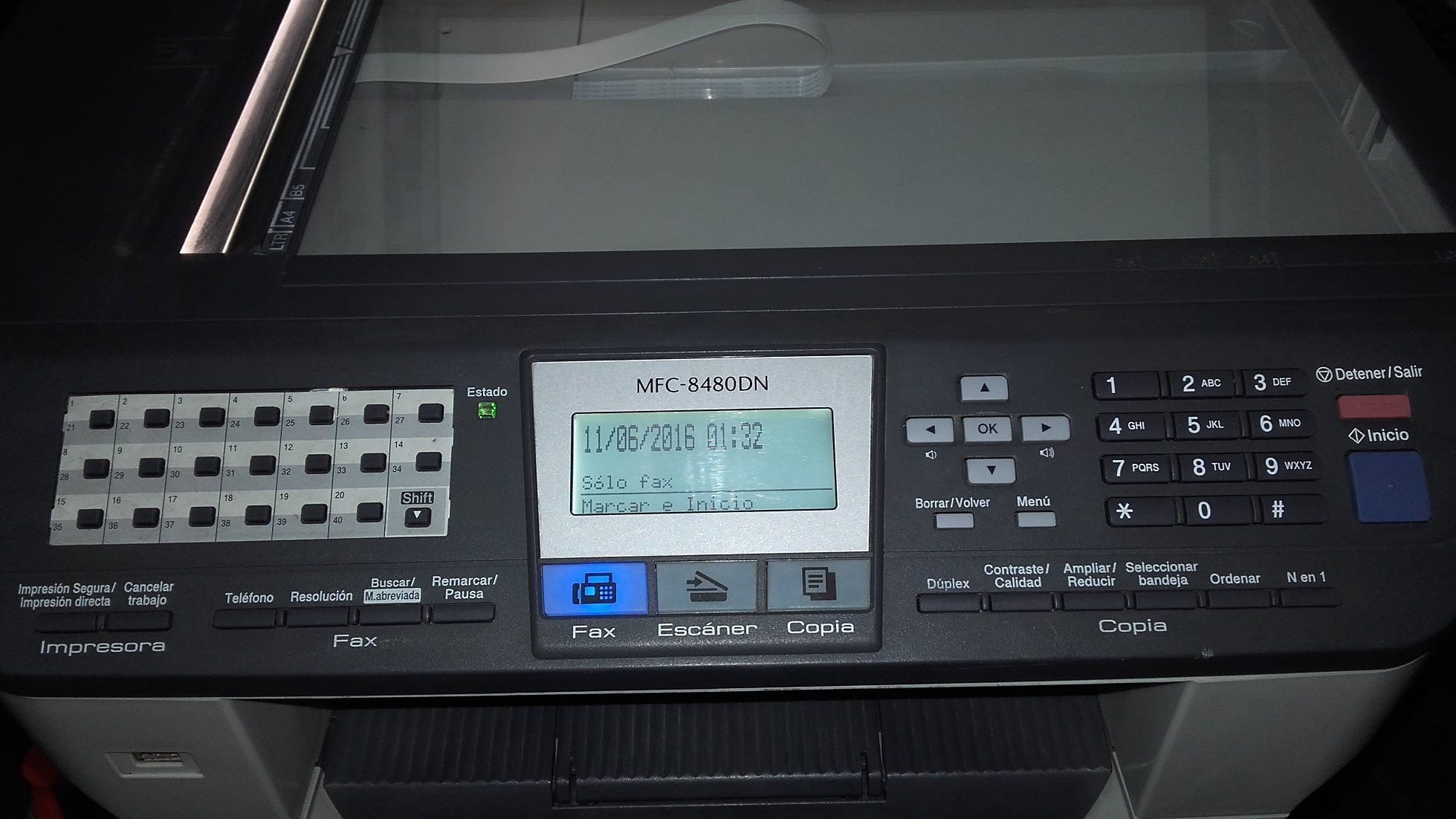

Muito obrigado domenor pela sua resposta, eu comentei que eu também estava quebrando a cabeça para saber que MOSFET era o único que tinha que colocar a placa, depois de muita procura encontrou a solução para este problema , eu contar tudo sobre o diodo Zener 30 v ( D104 ) colocar dois diodos em série cada diodo 15 v porque eu não encontrou o diodo 30 v . Agora sobre o Mosfet ( Q271 ) você diz que o original é o TPCP8103H e direita . Eu só tenho uma outra semelhante é o Mosfet TPC8103 , mas como o tamanho original é PS -8 Eu coloquei o SOP- 8 apenas as pernas teve que cortar e colá-los para se encaixar no PCB . Aqui estão algumas fotos . Obrigado a todos e você Domenor Muito obrigado se nesecitan minha ajuda é só me avisar .

[Domenor]

O mosfet original eu encontrei na Utsource (no Brasil www.pt.utsource.net) é  o frete mais barato que já encontrei. O zener, uso o 1N4751 , por aqui é  fácil encontrar



[Selmar Luiz Cavalcanti]

O D271 não seria o EC31QS03L?
