TV 32 polegadas LG32lb550b

[jose ronaldo dantas cabral]

Olá tenho uma TV LG32 polegadas e só me aparece stand by isso conectado a placa principal, se desconecto me aparece na fonte todas as voltagens, como: 3,5v... 12v e 24v. testei as barras de leds todas funcionando perfeitamente, alguém sabe como faço a procedência estou desconfiado da placa principal.  Grato.

[Visitante]

2 horas atrás, jose ronaldo dantas cabral disse:

Olá tenho uma TV LG32 polegadas e só me aparece stand by isso conectado a placa principal, se desconecto me aparece na fonte todas as voltagens, como: 3,5v... 12v e 24v. testei as barras de leds todas funcionando perfeitamente, alguém sabe como faço a procedência estou desconfiado da placa principal.  Grato.

Bem vindo,

O problema pode estar em algum conversor DC-DC ou regulador da principal. Contudo, faltou nos dizer algumas coisas

A luz de standby acende?

Quando usa o Power pelo controle ou pelo teclado o resultado é o mesmo?

Desligou a T-con e/ou os flats que vão pra tela?

O que mais fez nela?

[jose ronaldo dantas cabral]

Olá concluindo sua resposta, a luz standby fica acesa mesmo acionando o botão Power e no controle não acontece nada, permanece acesa cor vermelha. Desliguei a T-con sim. Obs: sem a principal tenho as voltagens da fonte ok e quando ligo a mesma nao me aparece 12v e nem 24v só os 3,5v.



adicionado 1 minuto depois

@Marukosu A. Olá concluindo sua resposta, a luz standby fica acesa mesmo acionando o botão Power e no controle não acontece nada, permanece acesa cor vermelha. Desliguei a T-con sim. Obs: sem a principal tenho as voltagens da fonte ok e quando ligo a mesma nao me aparece 12v e nem 24v só os 3,5v

[Visitante]

Entendi colega.

Então o problema está na principal mesmo.

Você já fez reparos nessas placas antes?

Se sentiria confortável em fazer?

[jose ronaldo dantas cabral]

@Marukosu A.  Olá Marukosu não fiz reparo ainda não, pois nem sei por onde começar por ter tanto SMD, mais retirei a principal agora e vou testar os componentes na placa mesmo ver se tem algum curto componentes queimados ou algo assim. Confiável em testar sim e retirar algum que seja resistor, capacitor ou transistor mais não confio em tentar retirar circuitos integrados.

[Visitante]

Certo.

O procedimento é este mesmo. Analisar a placa visualmente e depois partir para medições em procura de curtos.



A dica é, comece analisando os conversores DC-Dc - diretamente sobre os indutores.

Faça o mesmo com os reguladores de tensão , se houver.

[jose ronaldo dantas cabral]

adicionado 3 minutos depois

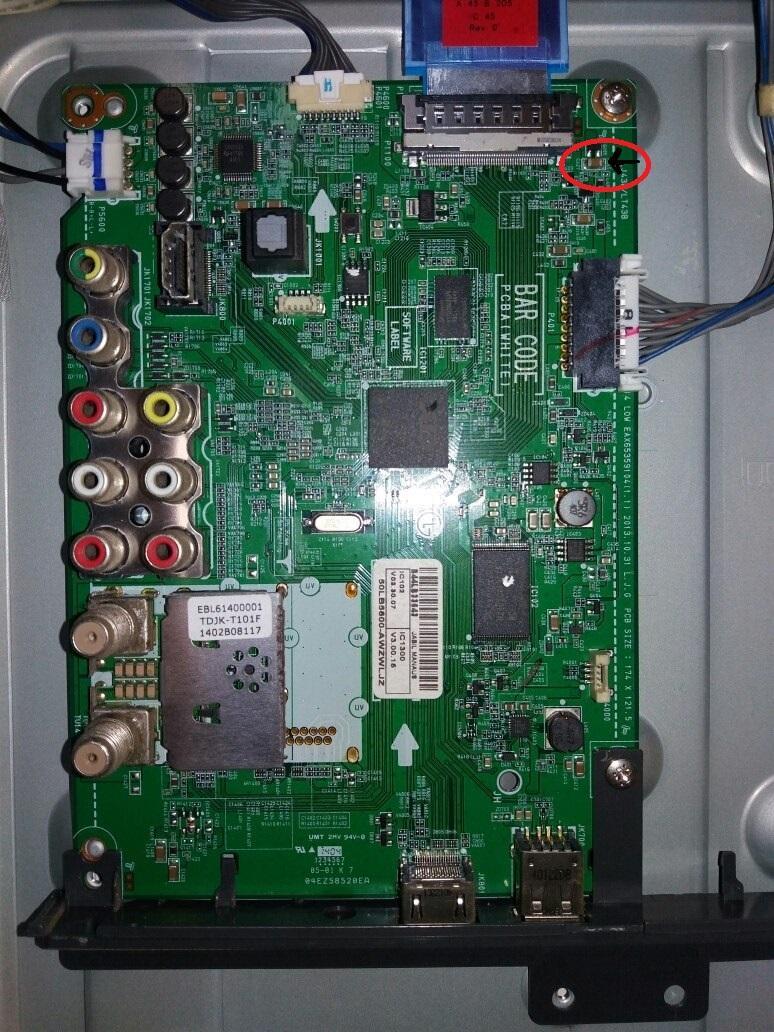

Olá mandei uma foto e fiz um circulo vermelho no capacitor que estou desconfiado, pois o mesmo não da continuidade em nenhum dos terminais, não sei se tiro para testar fora da placa. Será o que faço?...

[Visitante]

Bom dia.



20 horas atrás, jose ronaldo dantas cabral disse:

Olá tenho uma TV LG32 polegadas e só me aparece stand by isso conectado a placa principal, se desconecto me aparece na fonte todas as voltagens, como: 3,5v... 12v e 24v. testei as barras de leds todas funcionando perfeitamente, alguém sabe como faço a procedência estou desconfiado da placa principal.  Grato.

Eu percebi isso agora, mil perdões!



Se entendi certo, quando você mantem a placa da fonte conectada à principal, a fonte não libera os 12V e nem os 24V.

Mas quando desconecta elas, essas tensões aparecem.

É isso que entendi ou você se confundiu ao escrever.



Bom, essa informação pode mudar tudo! Pois sua fonte não é Auto-ON, como as da Samsung, logo, que para fazê-la ativar, vai precisar de um nível DC em torno de 3,3V que vem lá do micro.



O que vamos fazer depende da sua confirmação primeiro.



Repetindo...

A única tensão que sua fonte pode liberar sem a placa principal é a de Standby (3,3V).

Para surgir as demais, o micro tem que "devolver" os 3V3 para a fonte através do PWR-ON.



Checa isso.

Eu até preparei uma edição da sua foto marcando alguns pontos para lhe auxiliar, mas parei logo que percebi isso.



[jose ronaldo dantas cabral]

@Marukosu A.  Olá bom dia, e isso mesmo que você entendeu...

 ** Se entendi certo, quando você mantem a placa da fonte conectada à principal, a fonte não libera os 12V e nem os 24V.

Mas quando desconecta elas, essas tensões aparecem.

É isso que entendi **

Quando eu conecto o cabo da fonte a placa principal some as tensões de 12v, 24v, e a de 3,5v cai para (2v).

[Visitante]

2 minutos atrás, jose ronaldo dantas cabral disse:

Quando eu conecto o cabo da fonte a placa principal some as tensões de 12v, 24v, e a de 3,5v cai para (2v).

Sua placa não pode fornecer os 12/24v sem a placa principal!



Quando diz que a tensão de 3,5V cai para 2V, pode indicar falha na filtragem dessa subfonte. Provavelmente é o capacitor eletrolítico dela que está com baixa capacitância. Basta seguir a trilha.

[jose ronaldo dantas cabral]

@Marukosu A.  Sua placa não pode fornecer os 12/24v sem a placa principal!.... Quando eu digo que a placa fornece 12/24v é quando tiro o cabo da placa principal e forço ela a ligar sem a placa fazendo jumper entende. Vou medir os capacitores eletrolítico.

[Visitante]

Entendi, mesmo assim verifique os capacitores da linha porque tudo indica que seja filtragem ruim na fonte.

[jose ronaldo dantas cabral]

@Marukosu A.  Olá verifiquei os capacitores todos ok,... Fiz o seguinte: Liguei o cabo da fonte junto com a principal e deixei desconectados os demais cabos,  liguei a fonte durante 1 minuto o então o IC101 estava pelando  de quente como uma brasa.

Agora acho que não tem mais o que fazer certo, só outra mesmo.

[Visitante]

Vixi!

Lamento meu amigo.



viu no ML o valor dela?

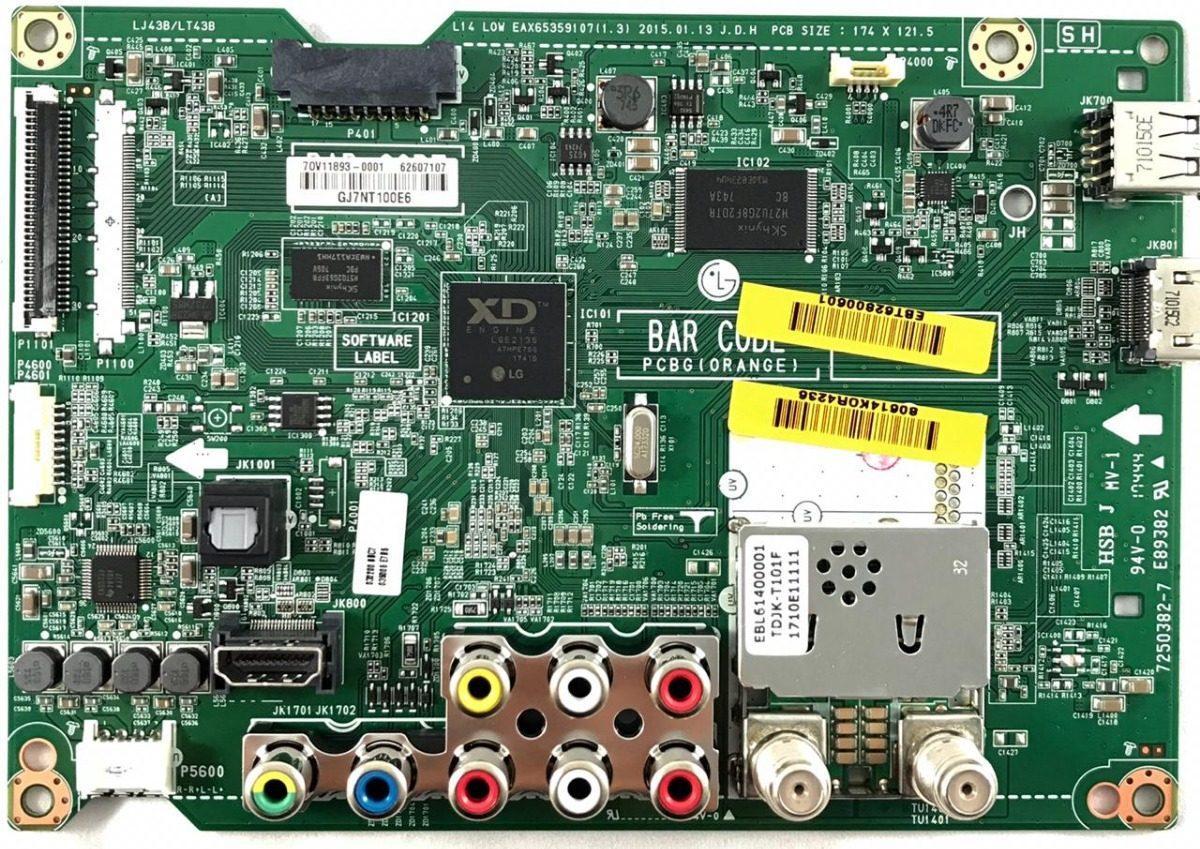

https://produto.mercadolivre.com.br/MLB-1016544799-placa-principal-tv-lg-32lb550b-32lb560b-nova-original-_JM

[jose ronaldo dantas cabral]

@Marukosu A.   Muito obrigado pela ajuda e desculpe ocupar seu tempo fico muito agradecido pela força, vou verificar agora o valor no Mercado Livre, Grato amigo.

[jose ronaldo dantas cabral]

@Marukosu A.  Olá amigo eu aqui outra vez, estou com uma TV marca SAMSUNG, Modelo: LN40C530FIM.

Me aparece o seguinte problema, ao ligar 220v placa fonte de início não tenho nenhuma das voltagens que seguem para placa principal e ao desconectar os cabos e o flat as voltagens da fonte aparecem normais todas ok.

Quando ligo só a fonte a tela acende e tenho todas voltagens isso sem conectar a principal.

[Visitante]

30 minutos atrás, jose ronaldo dantas cabral disse:

@Marukosu A.  Olá amigo eu aqui outra vez, estou com uma TV marca SAMSUNG, Modelo: LN40C530FIM.

Me aparece o seguinte problema, ao ligar 220v placa fonte de início não tenho nenhuma das voltagens que seguem para placa principal e ao desconectar os cabos e o flat as voltagens da fonte aparecem normais todas ok.

Quando ligo só a fonte a tela acende e tenho todas voltagens isso sem conectar a principal.

Bim dia,

observou se o LED de standby acende?



desligue a T-con pra fazermos o isolamento do defeito.

[jose ronaldo dantas cabral]

@Marukosu A.  Ok já observei o LED standby não acende. Vou desligar a T-con



[Visitante]

17 minutos atrás, jose ronaldo dantas cabral disse:

Ok já observei o LED standby não acende. Vou desligar a T-con



No aguardo

[jose ronaldo dantas cabral]

@Marukosu A.  Tive que ficar ausente, desliguei o flat da T-con e ainda fica sem as voltagens.

[Visitante]

agora, jose ronaldo dantas cabral disse:

@Marukosu A.  Tive que ficar ausente, desliguei o flat da T-con e ainda fica sem as voltagens.

Então a causa não é T-con e nem tela.



Ha curto na placa principal.



recomendo que verifique esse curto nos conversores DC-DC que formam as tensões da placa principal, pois eles dão muito defeito, principalmente os condensadores smd maiores.



fica fácil.



use os indutores como referências para pesquisa de curtos. Quando encontrar um deles me avise.

[jose ronaldo dantas cabral]

@Marukosu A.  Ok vou medir todos os componentes pois não tenho o esquema dessa TV, tentei baixar pelo Google não encontrei, vou tentar achar algum em curto em fuga.

[Visitante]

56 minutos atrás, jose ronaldo dantas cabral disse:

@Marukosu A.  Ok vou medir todos os componentes pois não tenho o esquema dessa TV, tentei baixar pelo Google não encontrei, vou tentar achar algum em curto em fuga.

Ok, na dúvida, pode perguntar

[jose ronaldo dantas cabral]

@Marukosu A.  Estou tendo dificuldade em testar os capacitores, pois nao tenho capacímetro e estou com um multímetro analógico, no entanto os diodos, transistores, bobinas sem fuga e sem curto.

OBS: Esses componentes que estão no circulo, ao medir eles me apresentam em curto medindo em cima deles.



[Visitante]

adicionado 9 minutos depois

Não precisa de capacimetro!

Deves usar o multimetro na escala X1. Eu prefiro usar ele para pesquisar curtos.



Antes faça um teste para ver se o multímetro não está com essa escala queimada para que não apresente leitura errada.

Faça o zeramento dele.



Tomei a liberdade e adicionei algumas marcações à sua foto. Tem reguladores e conversores DC-DC, além de condensadores SMD destacados. São os pontos que devem ser conferidos.



Não é ensinando, porque você já sabe, mas eu prefiro aterrar a ponta vermelha e pesquisar usando a ponta preta.

Em muitos casos, eu não aterro ponta nenhuma, mas vou colocando as pontas nas extremidades dos componentes e invertendo as posições dela = o resultado esperado para um componente em bom estado é a mesma leitura de um retificador.



Cada um tem seu modo, pode usar o que você está habituado.



Boa sorte;



adicionado 15 minutos depois

Quanto aos componentes que destacou, sugiro que use uma lupa para ver o código deles e pesquisar pelo Datasheet de cada.

Pois, sem o esquema, fica difícil dizer o que são para análise.



Nem todos eles estarão em curto, e talvez nenhum deles...

Talvez o curto esteja em outro lugar.



Mas, mantenha a paciência.

adicionado 25 minutos depois

https://www.electronica-pt.com/esquema/tv/lg-esquemas-tv/lg-32lb550b-chassis-la44b-29603/
