Como conecto o painel frontal do gabinete na placa-mãe Dell Optiplex 790?

[GDonato]

Ola pessoal tinha um gabinete da Dell original slim, troquei por um gabinete gamer, agora preciso ligar os fios do painel frontal e não estou achando para a placa Optiplex 790, alguém consegui dar uma luz?

[Red X]

geralmente esses pcs customizados tendem a não serem compatíveis com peças comuns mas você pode ao menos sair cutucando esses pinos com uma chave de fenda para encontrar o power

[1lokos]

Aparentemente sem o cabo original conectado nem da boot direto, vide o "Power Button Cable failure".





https://linustechtips.com/topic/960047-dell-optiex-790-front-panel-pinouts/



Descrição dos pinos aqui:



https://pinoutguide.com/Motherboard/dell_optiplex_front_pinout.shtml



Citação

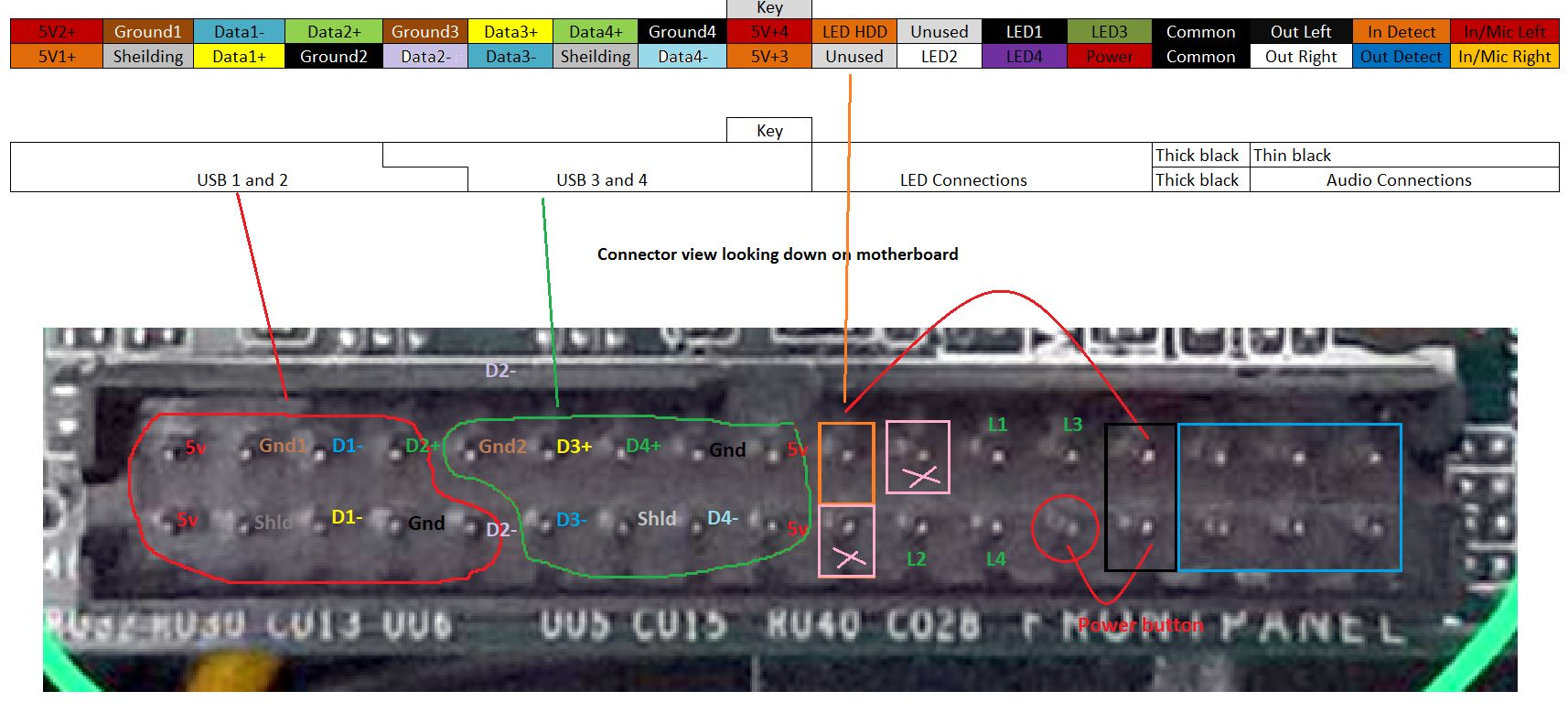

... I bring to anyone in the google or forum search the pinout for the 34 pin connector on Dell Optiplex 790 Desktop PC.  I am not certain what else shares the exact same pinout.  The LEDs use a common positive and the individual LED labels are the negatives.  They are 5V LEDs.  Anyway, onto the pin out pic.



GT -"... Eu trago para qualquer pessoa no Google ou no fórum, pesquisando a pinagem do conector de 34 pinos no Dell Optiplex 790 Desktop PC. Não tenho certeza do que mais compartilha exatamente a mesma pinagem. Os LEDs usam um positivo comum e os rótulos de LED individuais são os negativos. São LEDs de 5V. De qualquer forma, na foto do pino."



https://linustechtips.com/topic/703788-dell-optiplex-790-front-panel-pinout/

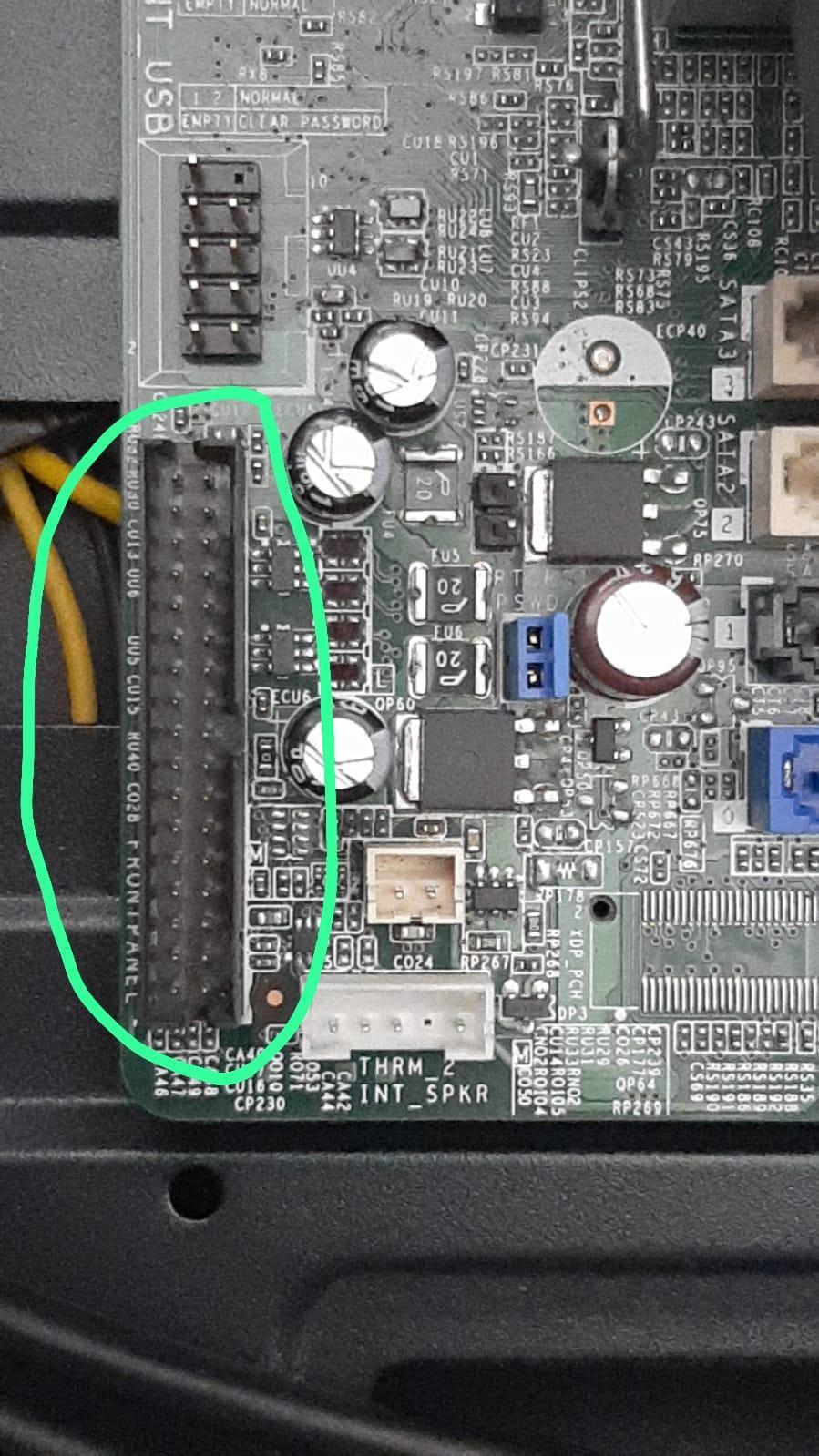

Bom, tem 17 pinos em cada fileira, o que bate com a foto do conector.





Manual do Optlex 790



No eBay tem esse adaptador, que colocado sobre o da placa-mãe deixa o connector Dell num padrão mais... "civilizado", e tem os LED de diagnostico.





https://www.ebay.com/itm/264733401752

[GDonato]

@cicero nillo @cicero nillo então a ligacao com a chave consegui, mas queria ligar pelo menos o power e leds

[1lokos]

No gabinete original o que faz estes LEDs 1 - 2 - 3 - 4?



Por eliminação, os 18 pares (vertical) de pinos da esquerda são para 4 portas USB.



O HDD LED liga junto com um "Common"

O Power Button liga junto com um "common" - o que você dever ter usado para ligar com a chave de fenda.



Os 6 pinos da direita é para ligar o audio frontal, então depende do esquema do gabinete usado, no original tinha conector independente para microfone e headphone, alguns gabinetes atuais tem um para os dois.







[GDonato]

@1lokos muito obrigado.. vou tentar
