Estou com dificuldade de colocar os cabos de audio do painel frontal

[Moronigoncalves]

Opa , tenho uma placa-mãe H61M-p20 e comprei um novo painel frontal, mas estou com dificuldade pra colocar os cabos de áudio, pois vieram separados. Podem me ajudar?

[Pedro Math.pi]

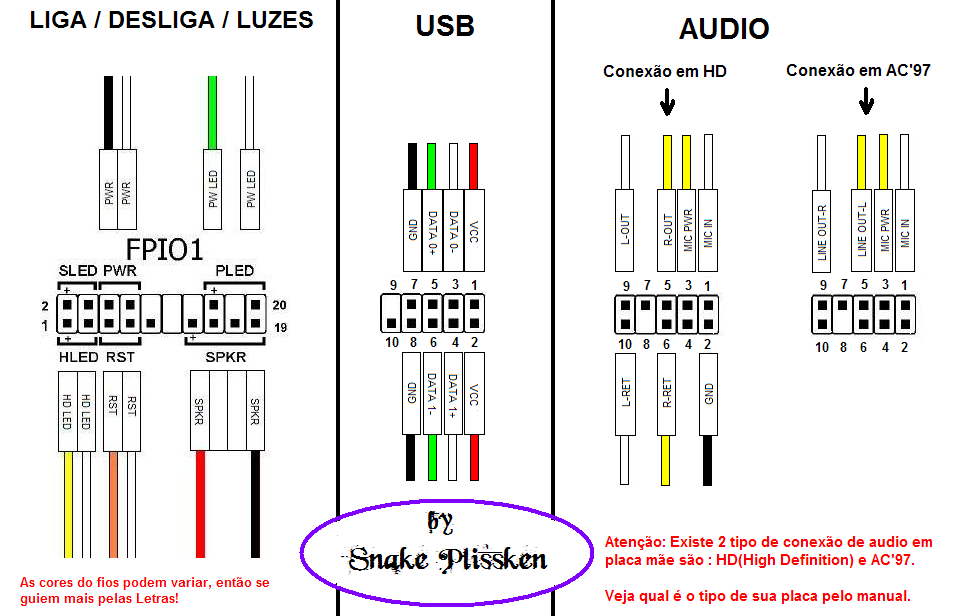

@Moronigoncalves No manual da placa-mãe deve ter isso. Mas segue a cola (em placas mais novas geralmente se usa o HD audio):





Na sua placa, começa a contar de onde está escrito JAUD1, deve ter uma seta no primeiro pino.



1  2  mic / gnd

3  4  mic pwr / vazio

5  6  FR / RR

7  8  vazio / sem pino

9  19  FL / RL
