Esquema elétrico da lava e seca LG WD1252RD - EBR72741933

[cristianogomes]

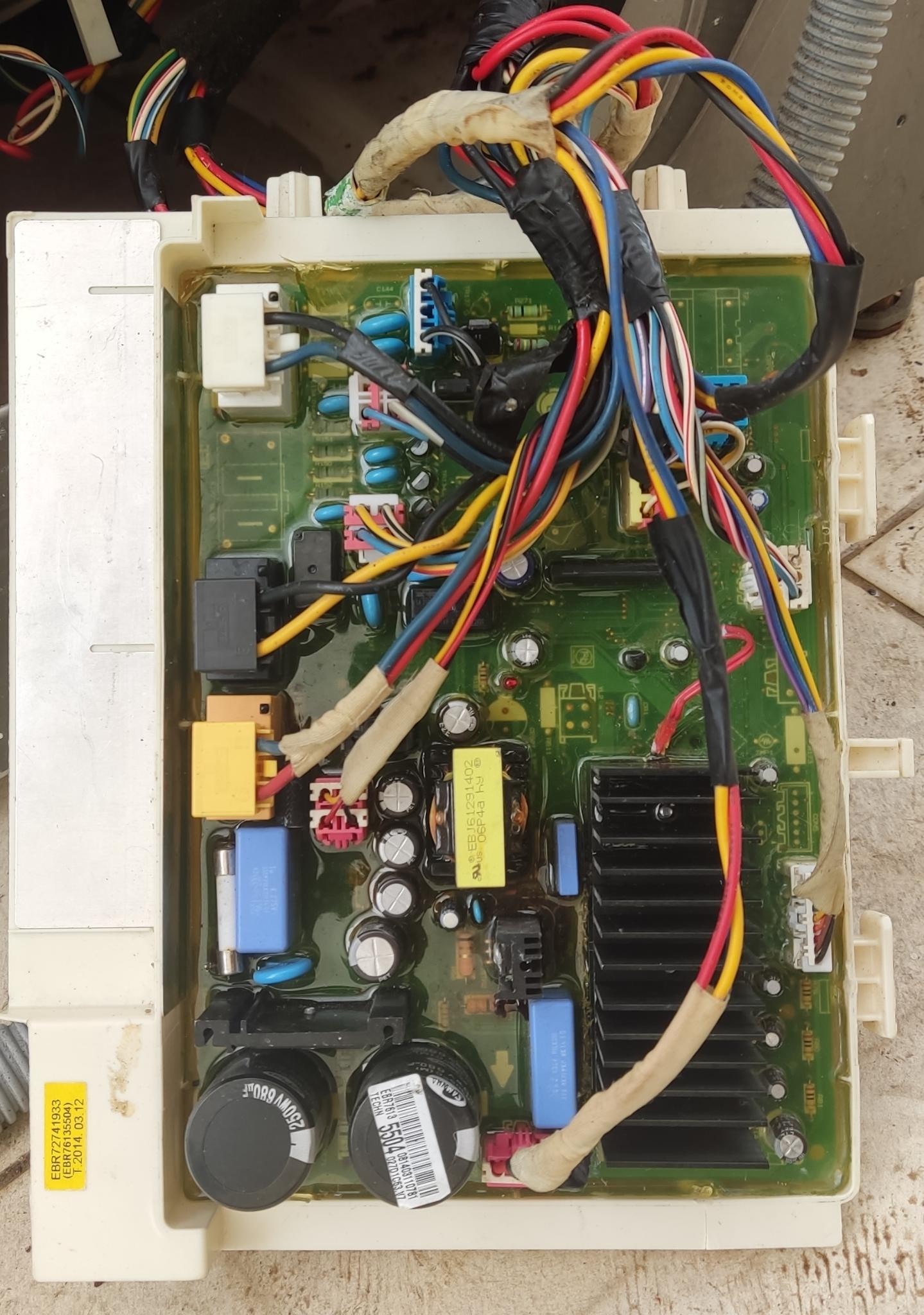

Por favor, estou precisando do esquema elétrico da placa lava e seca LG WD1252RD - EBR72741933.

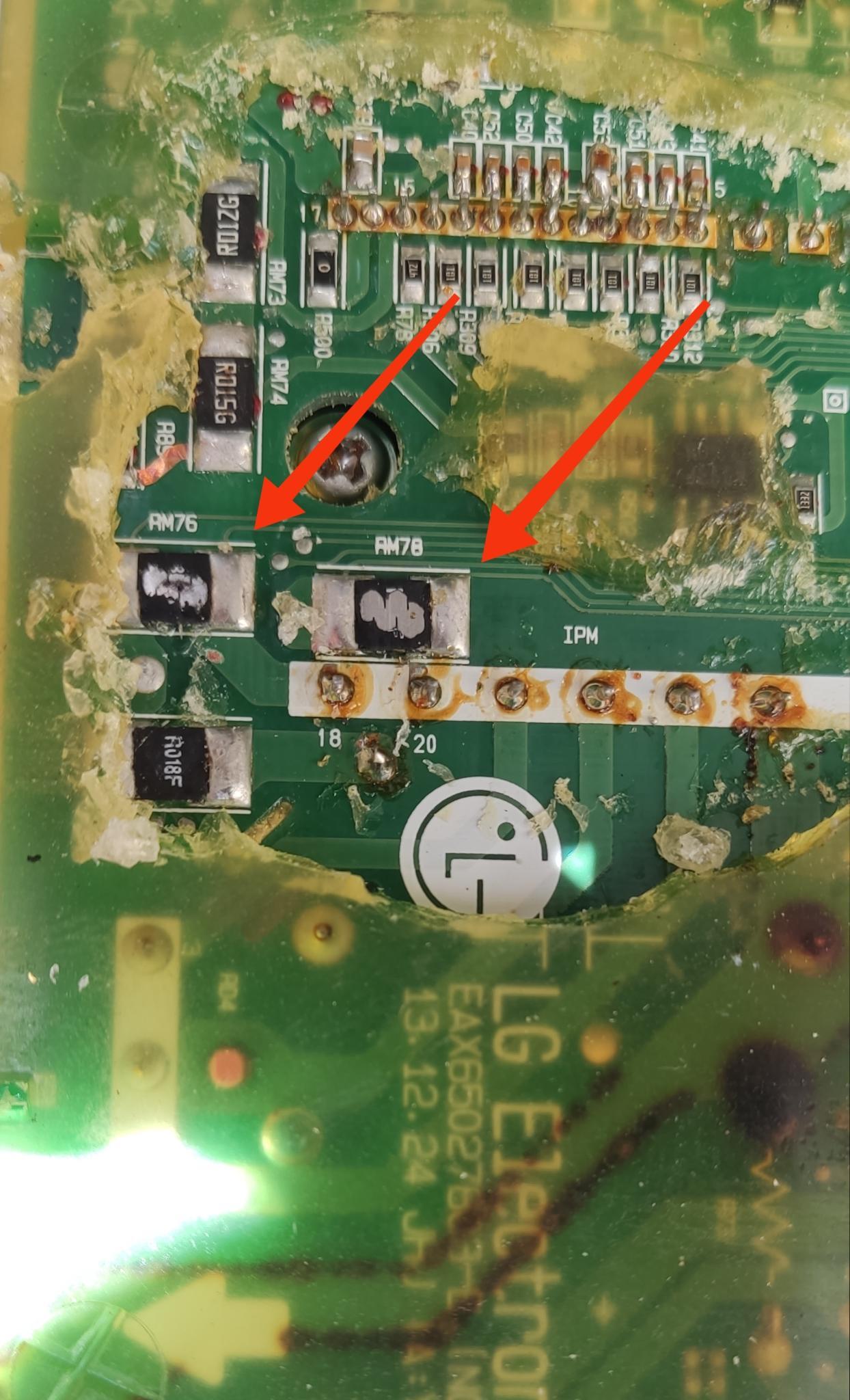

Como referência a esses dois SMDs,  respectivo valores.



Obrigado.

[Visitante]

Improvável que consiga esse esquema. É mais fácil descobrir por dedução estudando o circuito.

[.if]

Meu chute é que são resistores de baixo valor tipo RM73 15mR ou RM74 18mR .. Também deduzo que agem apenas como fusível o que nos leva a dedução que há algo mais com defeito. Pra um norte melhor, diga o que está conectado no 18 e 20 de IPM.

Ops... vendo agora as trilhas finas à eles conectadas, melhoro meu chute para resistores shunt... pra medir corrente. Se abriram, pode ter danificado os medidores...
