Instalação Watercooler Arctic Liquid Freezer III 360 A-RGB

[Ram0N]

Fala galera, me surgiu uma duvida gigantesca... Eu to a 8 anos sem montar um pc novo e resolvi passar pra nova geração esse ano

Eu comprei uma TUF Gamming X670E-PLUS + um Watercooler Arctic Liquid Freezer III 360 A-RGB

Só que eu resolvi também comprar um Hub da Arctic pra ligar as fans...



Eu to na duvida de algumas questões e queria saber se alguém poderia sarnar as minhas duvidas...

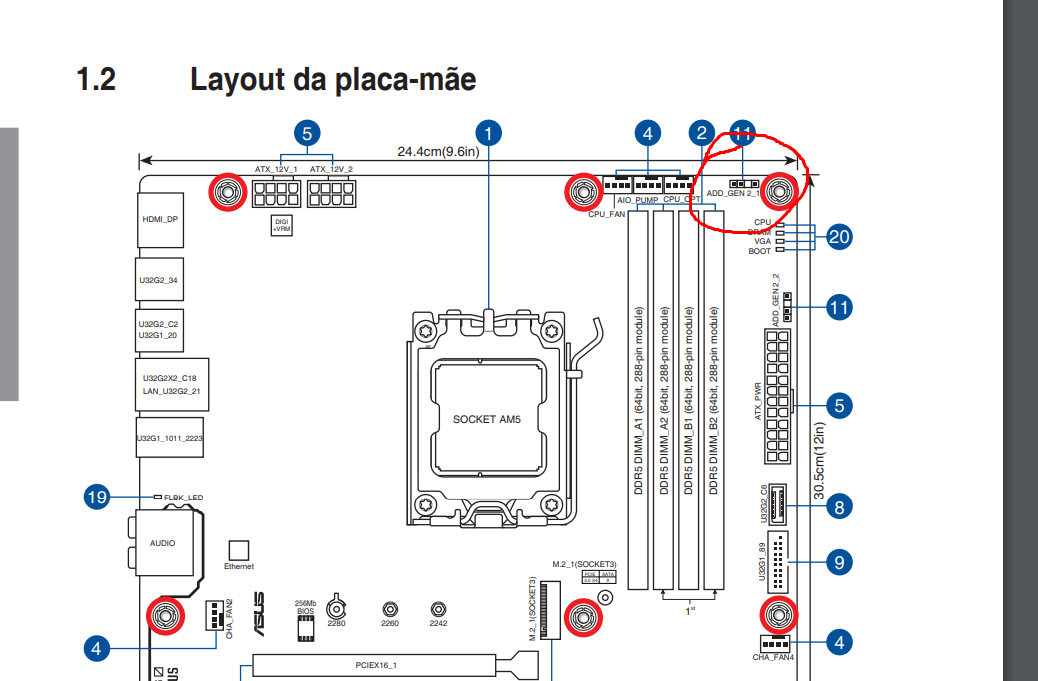

Essa parte branca eu ligo o WC ai, e do Hub eu ligo em qual lugar da placa-mãe?



Seria essa aqui ?

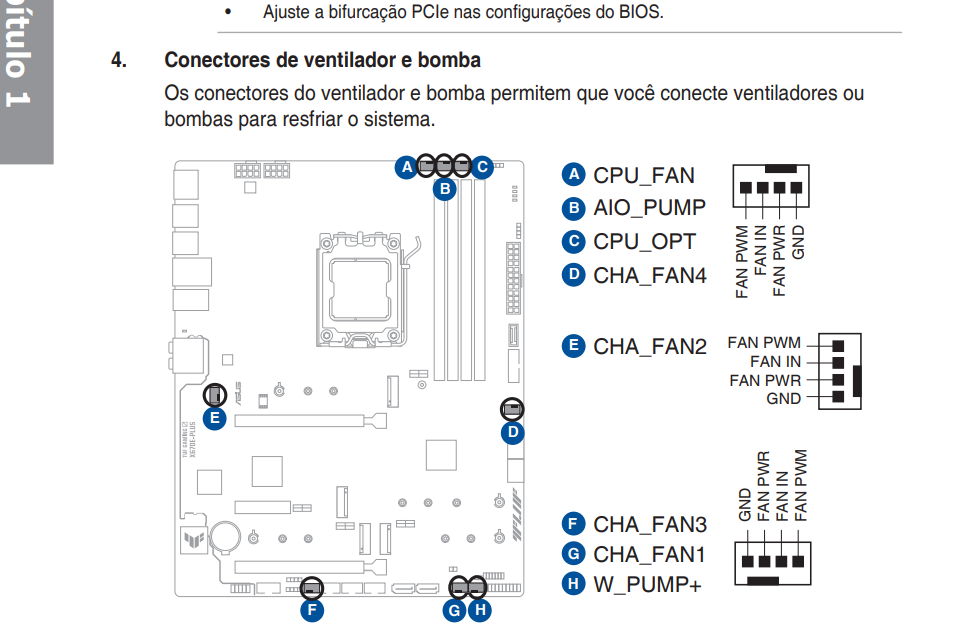

E as três fans de cima

eu posso jogar direto no Hub ? Eu acho AIO PUMP é a bomba do WC... que é ali o 2 (B), eu jogo a bomba ali no AIO PUMP e os três x2 cpus FAN e x1 OPT eu jogo no hub?





Manual da placa-mãe:  https://dlcdnets.ASUS.com/pub/ASUS/mb/13MANUAL/BP20196_TUF_GAMING_X670E-PLUS_UM_WEB.pdf?model=TUF GAMING X670E-PLUS









OBS: acho que entendi, o cpu fan (A) eu ligo o hub, o AiO pump eu ligo a bomba e o que sobrar de fan eu jogo no hub

[1lokos]

Esse HUB é só para expandir os conectores PWM, conecta o cabo PWM do HUB - é um cabo só com dois fios; num conector* da placa-mãe e poderá conectar o cabo de alimentação  (PWM) de até 10 fans neste HUB.



Mas se forem fans com LED o HUB não tem onde conectar o cabo de LED dos fans, ele resolve só metade do problema.



Para esse o caso de fans com LED deveria ter comprado uma controladora & HUB PWM, que expande tanto os conectores ARGB como os PWM - esta do link para até 9 fans.



Agora vai tera que  comprar um HUB PWM ou uma controladora ARGB, ou seja vai gastar o dobro para resolver o problema criado por esta compra errada.



O conector da bomba do WC liga no AIO_PUMP.



* O cabo PWM da controladora liga no CPU_FAN, esse conector já vem com curva de fan para gerenciar a rotação em função da temperatura do CPU.







[Ram0N]

Não tem problema, eu compro

@1lokos

2 horas atrás, 1lokos disse:

Esse HUB é só para expandir os conectores PWM, conecta o cabo PWM do HUB - é um cabo só com dois fios; num conector* da placa-mãe e poderá conectar o cabo de alimentação  (PWM) de até 10 fans neste HUB.



Mas se forem fans com LED o HUB não tem onde conectar o cabo de LED dos fans, ele resolve só metade do problema.



Para esse o caso de fans com LED deveria ter comprado uma controladora & HUB PWM, que expande tanto os conectores ARGB como os PWM - esta do link para até 9 fans.



Agora vai tera que  comprar um HUB PWM ou uma controladora ARGB, ou seja vai gastar o dobro para resolver o problema criado por esta compra errada.



O conector da bomba do WC liga no AIO_PUMP.



* O cabo PWM da controladora liga no CPU_FAN, esse conector já vem com curva de fan para gerenciar a rotação em função da temperatura do CPU.









no manual da X670E-Plus consta que tem 3 conectores ARGB... Não resolve o problema? Na parte branca em cima que eu printei ali em cima , aquilo é um conector ARGB

[1lokos]

Só para os LED do WC um ou dois conectores ARGB (o ADD_GEN3_*) resolve. Tem WC que vem um cabo Y para ligar os cabos de LED do radiador e da bomba num conector só da placa-mãe.



Mas veja se vai usar fans com ARGB no gabinete, ai resolve todo o problema de uma vez só, comprando um HUB ARGB ou uma controladora ARGB com PWM - que vai usar como HUB ARGB e PWM.



O que difere uma controladora  ARGB de HUB ARGB é o fato da controladora ter controle por controle remoto, botão LED/Reset e por software, o HUB tem controle só por software.



HUB ARGB

[Ram0N]

25 minutos atrás, 1lokos disse:

Só para os LED do WC um ou dois conectores ARGB (o ADD_GEN3_*) resolve. Tem WC que vem um cabo Y para ligar os cabos de LED do radiador e da bomba num conector só da placa-mãe.



Mas veja se vai usar fans com ARGB no gabinete, ai resolve todo o problema de uma vez só, comprando um HUB ARGB ou uma controladora ARGB com PWM - que vai usar como HUB ARGB e PWM.



O que difere uma controladora  ARGB de HUB ARGB é o fato da controladora ter controle por controle remoto, botão LED/Reset e por software, o HUB tem controle só por software.



HUB ARGB

cara , resolvi... Comprei o https://www.kabum.com.br/produto/512739/controladora-de-fan-argb-kbm-gaming-5v-4-pinos-pwm-com-led-e-controle-remoto-kgas003pt?utm_id=21585251035&gad_source=1&gclid=CjwKCAiAn9a9BhBtEiwAbKg6fplpUEkIgQhKgXjMFXpMk94v45ko9J1K-D8YYBiE5jW03VsLsGDzHxoCJScQAvD_BwE



 que você recomendou... Mas surgiu uma outra duvida.. No total vão ser 7 fans no gabinete + 3 do WC.. totalizando 10.. Esse que eu comprei agora só tem 9... Tem alguma sugestão? obrigado de coração.



OBS : Esse Hub da Arctic que eu comprei não vai servir de nada né?

[1lokos]

Se precisa de 10 conectores a KBM não resolve,* cancele a compra e pegue o HUB ARGB do link acima, tem 10 conectores, usa os dois HUB: o PWM e o ARGB.



* Até poderia usar um cabo splitter ARGB para conectar dois cabos de LED num conector da KBM, mas é mais bagunça de fios e gasto extra.

[Ram0N]

30 minutos atrás, 1lokos disse:

Se precisa de 10 conectores a KBM não resolve,* cancele a compra e pegue o HUB ARGB do link acima, tem 10 conectores, usa os dois HUB: o PWM e o ARGB.



* Até poderia usar um cabo splitter ARGB para conectar dois cabos de LED num conector da KBM, mas é mais bagunça de fios e gasto extra.



Beleza, cancelei.. Vou pegar esse ai

Me recomendaria um Vídeo como eu utilizo os dois juntos? kkkkk

[Ram0N]

A já entendi, as fans elas tem dois plugins, uma do pwn e outro do argb... valeu mano! obrigado por me salvar, tava perdido..

Dai a instalação é bem de boa pelo que eu tava vendo

[1lokos]

No vídeo do Mike's  Unboxing linkado acima ele mostra a instalação do HUB PWM Arctic e um HUB RGB ou ARGB.



Mas é bem simples:



Cabo SATA do HUB PWM na fonte.

Cabo PWM do HUB na placa-mãe.

Cabo PWM dos fans no HUB - priorize ligar os cabos PWM dos fans do WC e da bomba direto em conectores da placa-mãe, deixe o HUB para fans do gabinete, pois é um elo a mais na "corrente" que pode quebrar. cabo na bomba no AIO_PUM, cabo dos fans do radiador no CPU_FAN (programado para gerenciar fans, seja de air cooler ou water cooler).





Cabo SATA do HUB ARGB na placa-mãe.

Cabo de sincronia ARGB (3 pinos) na placa-mãe (ADD_GEN3*)

Conectores de LED ARGB (3 pinos) dos fans no HUB ARGB, pode ligar também os cabos de LED dos fans do WC, da bomba, cujo funcionamento é independente dos fans do radiador e da bomba.



[Ram0N]

mas o cabo PWM do HUB fica em  qual conector da placa-mãe ? em qualquer CPU FAN?



no Water Cooler eu sei que são os tres de cima, fans e a bomba..como é três fans no WC, provavelmente vou tem que conectar  o terceiro fan no Chan_FAN4 ou Chan_FAN2



OBS: O CPU_OPT é fan do WC também ?











" Cabo de sincronia ARGB (3 pinos) na placa-mãe (ADD_GEN3*)"

Não pode ser no ADD_GEN_2_1? que é mais perto











Conectores de LED ARGB (3 pinos) dos fans no HUB ARGB, pode ligar também os cabos de LED dos fans do WC, da bomba, cujo funcionamento é independente dos fans do radiador e da bomba

(simplificando, o led das fans do WC e da bomba eu posso ligar no HUB ARGB? e o que da energia direto na placa-mãe... Certo ?

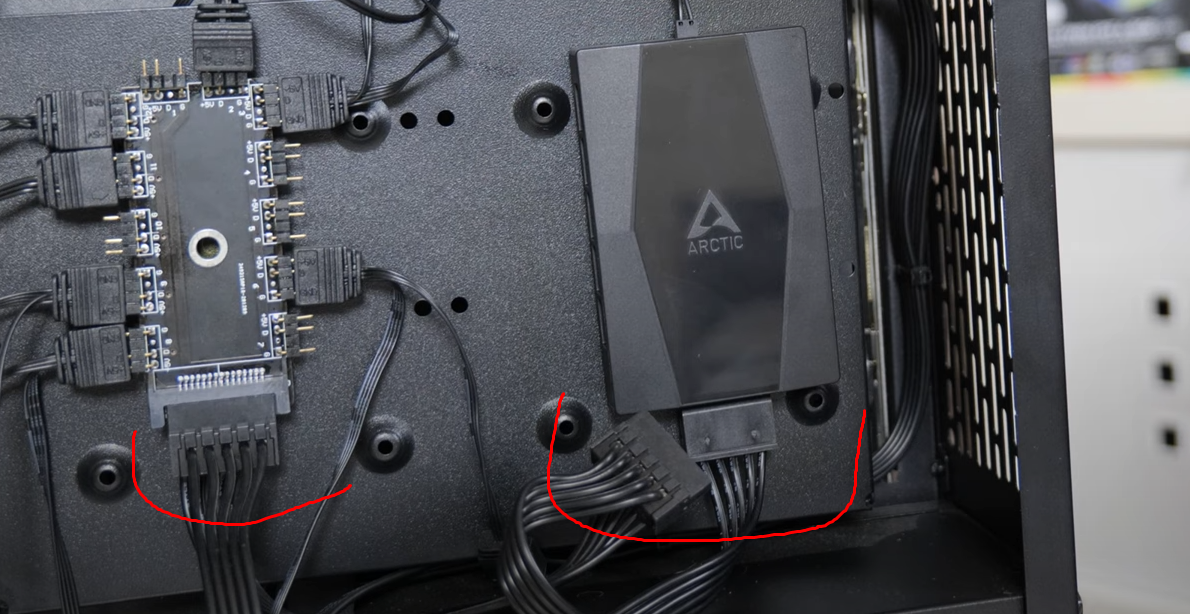

Os dois cabos que conecta os dois hubs são os de força da fonte?







E outra, que cabos satas é esse que você ta falando? n vi no Vídeo.







e essa entrada eu coloco o que ? ela é diferente de todas.
