Leadership Blue Eye Turbina... ajuda conectar cabos

fputti · 17 de dezembro de 2009

Dai galera, seguinte, to com problema de conectar os cabos do gabinete na placa-mãe ECS a780gm-a os dados do manual são diferentes dos escritos nos cabos e dai nao consegui habilitar o audio e o microfone frontal.

CABOS DO AUDIO DO GABINETE

MIC-PRW

MIC-IN

GROUND

R-OUT

L-OUT

RET-L

RET-R

GND

DADOS DO MANUAL PARA CONECTAR

F_AUDIO: Front Panel Audio header

1 PORT 1L

2 AUD_GND

3 PORT 1R

4 PRESENCE#

5 PORT 2R

6 SENSE1_RETURN

7 SENSE_SEND

8 KEY

9 PORT 2L

10 SENSE2_RETURN

Se alguem passou por isso e puder me dar uma ajuda ai agradeço.

bhmp · 17 de dezembro de 2009

voce tem que ver o que está escrito na sua placa-mãe, la nos conectores de audio. Muitas vezes o manual é diferente da atual placa.

PRocure la nos pinos do AUDIO1, na placa-mãe, os nomes de cada pino, ai então, é só conectar...

Veja se da certo e comente aqui, por isso é bom os gabinetes que vem com conectores "fixos" e todos "juntos", é so conectar la e pronto, nao precisa ficar achando os pinos certos...

Espero ter ajudado...

fputti · 18 de dezembro de 2009

então cara

esses sao os dados dos pinos da placa-mãe ECS A780GM-A

DADOS DO MANUAL PARA CONECTAR

F_AUDIO: Front Panel Audio header

1 PORT 1L

2 AUD_GND

3 PORT 1R

4 PRESENCE#

5 PORT 2R

6 SENSE1_RETURN

7 SENSE_SEND

8 KEY

9 PORT 2L

10 SENSE2_RETURN

bhmp · 18 de dezembro de 2009

Mas ntao nao pode estar certo, pois do gabinete vem 8 cabos, certo?

E na placa-mãe, há espaço para 10...

Eu ja tive um Gabinete desses, mas eu via o que estava impresso na Propria placa-mãe e conectava eles... Ja que o Manual para mim so me atrapalhava...

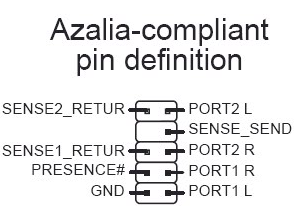

Veja as imagens que eu anexei,. sao essas as especificaçoes que voce tem?

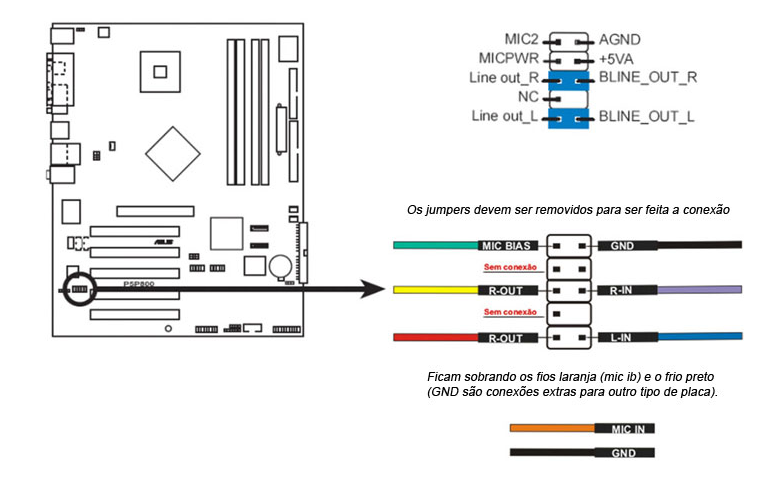

E ainda tem o seguinte, se voce utilizar a minha ultima imagem abaixo, voce terá de fazer o seguinte:

compare a sua entrada de audio frotnal da placa-mãe com a figura..

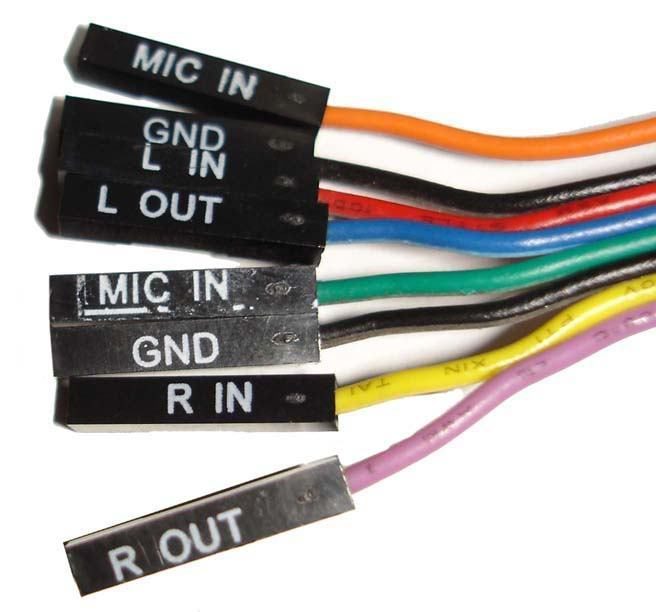

e os cabos, voce conecta que nem a da figura, por cor, ai nao tem erro...

Entendeu???
