Conflito entre PSI e PROTEUS (simulador)

Agricio · 16 de julho de 2011

Saudações a todos

Como o Paulo desapareceu de vez, não tem outro jeito a não ser abrir esse tópico pedindo ajuda a quem puder ajudar quanto aos simuladores do PSI e PROTEUS.

No simulador do PSI funciona bem, normal, conforme pode ser visto na figura

Veja o código:

Define CONF_WORD = 0x3f72
Define CLOCK_FREQUENCY = 4
AllDigital
OPTION_REG = 0x07  'Depois disso vem a cofiguração do DISPLAY LCD
Define LCD_BITS = 4
Define LCD_DREG = PORTD
Define LCD_DBIT = 4
Define LCD_RSREG = PORTD
Define LCD_RSBIT = 0
Define LCD_RWREG = PORTD
Define LCD_RWBIT = 1
Define LCD_EREG = PORTD
Define LCD_EBIT = 2
Define LCD_READ_BUSY_FLAG = 1
TRISD = 0x00  'Depois disso vem a definição da conexão 12C
Symbol sda = PORTC.4
Symbol scl = PORTC.3  'Depois disso vem a definição das varáveis do programa
Dim endereco As Word
Dim dado As Byte
Dim i As Byte
Lcdinit 3  'Inicializa o display sem cursor de nenhum tipo
Lcdcmdout LcdDisplayOn  'Liga o display
Lcdcmdout LcdClear  'Apaga tudo o que tiver no display
Lcdout "NOVO PROJETO"
WaitMs 50

Porém quando monto o circuito no PROTEUS o display não mostra nada.

Vejam a figura

O que estará errado?

Obs: Epero ter colocado as imagens corretamente

Agricio

MatheusLPS · 16 de julho de 2011

Clica duas vezes sobre o 16f877a no proteus e tira uma foto da tela q vai abrir e posta aqui.

Veja q no proteus você tem warnings... aquele simbola amarelo na parte de baixo.

Clica sobre ele e poste aqui as mensagens.

Falou

Agricio · 16 de julho de 2011

Veja aí se é isso

Agricio

filipe_600 · 16 de julho de 2011

Ta vendo na parte inferior da tele tem um triangulo com uma interrogação amarela,de dois cliques nele e coloca ai pra gente quais os erros encontrados.

MatheusLPS · 16 de julho de 2011

É isso mesmo agrício!

Seu problema está na ligação do LCD.

Nao entendo essa linguagem q você está usando.

Tem como você conferir a ligação do LCD?

Falou

Agricio · 16 de julho de 2011

Matheus

A linguagem é basic pelo PSI.

Quanto as ligações está de acordo com a lógica do programa. Assim mesmo já inverti essas ligações várias vêzes "só que sem lógica; na adivinhação,"

Eu acho que tem alguma coisa que precisa ser habilitada e que não encontro.

Tem como você postar algo simplizinho com LCD já com o código p/ eu fazer umas comparações??

Agricio

jfeliciano · 16 de julho de 2011

Agicio,

Tambem uso o PSI e tenho o mesmo problema que voce.

Já pedi ajuda aqui no forum mas até agora nao consegui resolver.

Mas descobri que tem aver com o fato de estar usando o LCD com nibble(4 BITS para os dados) ,então quando vou usar o PROTEUS modifico tudo pra rodar com 8 BITS.

Acredito que pode ser alguma configuração que tem que ser feita no proteus pra tornar o codigo "HEX" gerado no PSI compativel com o PROTEUS, mas ainda nao sei como fazer.

Modifica ai pra voce ver, mas se descobrir o real motivo me avisa ok.

jfeliciano

Agricio · 16 de julho de 2011

Obrigado Feliciano

Vou continuar na luta então. Valeu pela dica da modificação dos bits.

Continuo aceitando dicas.

Agricio

jfeliciano · 16 de julho de 2011

Obrigado Feliciano
Vou continuar na luta então. Valeu pela dica da modificação dos bits.

Continuo aceitando dicas.

Agricio

Agricio,

Nao por isso.

Mas funcionou ai?

jfeliciano

Agricio · 17 de julho de 2011

Aqui eu mudei esses códigos de tudo quanto foi jeito. O PC já chegou até a travar e tive que cancelar o que estava fazendo.

Infelizmente parece que o PSI só entende a liguagem BASIC e ASM e p/ complicar ainda mais, dá impressão que mais de 95% dos programadores só entendem a liguagem C.

O circuito que montei funciona normalmente tanto no simulador PSI quanto FÍSICAMENTE; apenas o simulador PROTEUS se recusa a entender os códigos.

Continuo aceitando dicas

Agricio

jfeliciano · 17 de julho de 2011

Aqui eu mudei esses códigos de tudo quanto foi jeito. O PC já chegou até a travar e tive que cancelar o que estava fazendo.
Infelizmente parece que o PSI só entende a liguagem BASIC e ASM e p/ complicar ainda mais, dá impressão que mais de 95% dos programadores só entendem a liguagem C.

O circuito que montei funciona normalmente tanto no simulador PSI quanto FÍSICAMENTE; apenas o simulador PROTEUS se recusa a entender os códigos.

Continuo aceitando dicas

Agricio

Ola Agricio,

voce modificou o projeto pra testar o LCD com 8 bits?

jfeliciano

Felipe Electronic · 21 de julho de 2011

Pra matar o defeito, aterrem os 4 pinos restantes do LCD que nao estão usando...

Em flutuacao, no proteus nao funciona mesmo.

OFF: Vixe Agricio o mestre Paulo sumiu mesmo? kkkk

Abs.

Agricio · 21 de julho de 2011

Já aterrei Felipe. Foi uma das primeiras coisas que fiz. "vou tentar novamente."

Eu tentei mudar os bits como o Feliciano disse, mas aí não funcionou nem no PSI.

Agricio

jfeliciano · 21 de julho de 2011

Já aterrei Felipe. Foi uma das primeiras coisas que fiz. "vou tentar novamente."
Eu tentei mudar os bits como o Feliciano disse, mas aí não funcionou nem no PSI.

Agricio

Ola Agricio,

A coisa ta feia mesmo!!!!

Tambem fiz os teste aqui aterrando os pinos livres mas ficou na mesma.

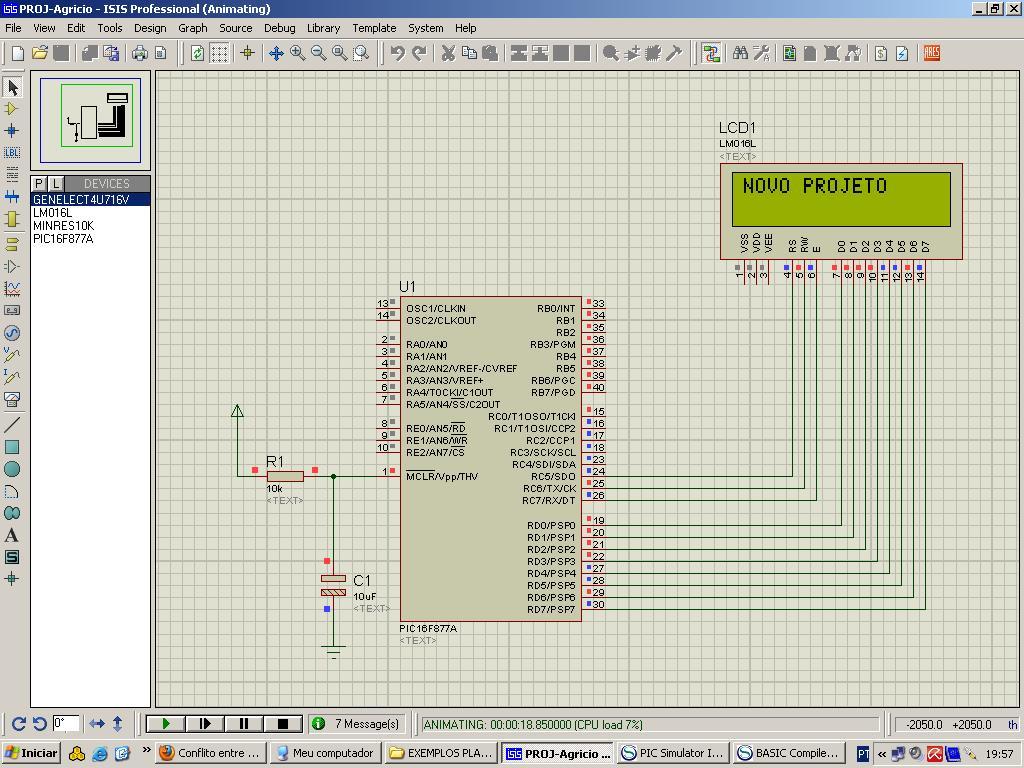

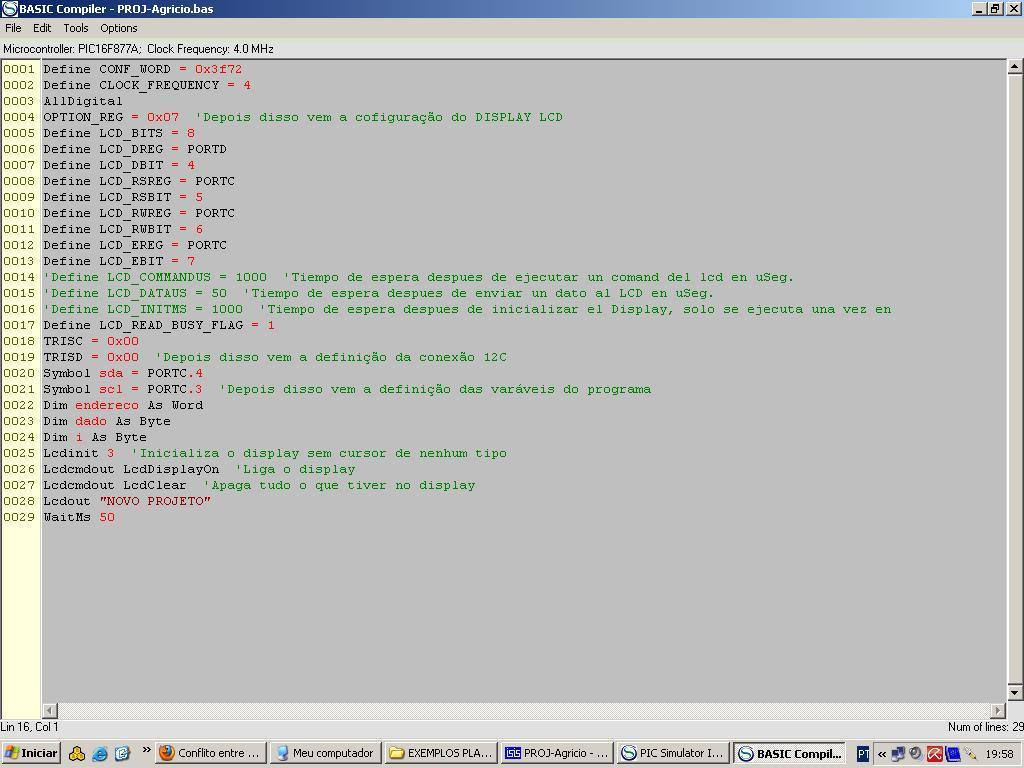

Mas com 8Bits funciona sem problemas, veja ai nas imagem, usei o seu propio exemplo, apenas reconfigurado pra 8BITS.

Felipe Electronic · 22 de julho de 2011

So uma perguntinha besta (por favor nao me xinguem ,rs) mas vocês lembraram que em modo 4 bits a inicializacao muda, assim como o comando para inicializacao do modo de comunicacao?

fico no aguardo. Vou fazendo o que posso enquanto omestre Paulo num aparece kkkk

Abs.

jfeliciano · 22 de julho de 2011

So uma perguntinha besta (por favor nao me xinguem ,rs) mas vocês lembraram que em modo 4 bits a inicializacao muda, assim como o comando para inicializacao do modo de comunicacao?
fico no aguardo. Vou fazendo o que posso enquanto omestre Paulo num aparece kkkk

Abs.

Ola Felipe_Eletronic,

voce tambem tirou umas ferias boas aqui do forum hem!!!

Que bom que esta de volta ,e obriagado pela força que esta dando ai na ausência do Prof. Paulo.

O problema e que nao temos muito controle de como o compilador (PSI) trata estas mudanças de 8 pra 4 Bits, apenas informamos se estamos usando 8 ou 4 Bits, e se é Bits baixo ou alto .

A nossa briga é porque na simulaçao do propio PSI e no mundo real funciona sem problemas, só da "pau" com o Proteus

Jfeliciano

Felipe Electronic · 22 de julho de 2011

Eita no real funciona, bem então menos mal.

Bom quanto ao Proteus deixa eu ver...ahh vi a imageem postada, e percebi que o Proteus esta entendendo q comandos estão sendo enviados com o LCD em busy.

Nesse caso, tente fazer o seguinte, para cada comando ou instrução enviada ao LCD coloquem em seguida um delay de 1ms.

vejam o que acontece.

Abs.

Agricio · 22 de julho de 2011

Felipe

Já tem o de 50, veja aí. WaitMs 50

Define CLOCK_FREQUENCY = 4
AllDigital
OPTION_REG = 0x07  'Depois disso vem a cofiguração do DISPLAY LCD
Define LCD_BITS = 4
Define LCD_DREG = PORTD
Define LCD_DBIT = 4
Define LCD_RSREG = PORTD
Define LCD_RSBIT = 0
Define LCD_RWREG = PORTD
Define LCD_RWBIT = 1
Define LCD_EREG = PORTD
Define LCD_EBIT = 2
Define LCD_READ_BUSY_FLAG = 1
TRISD = 0x00  'Depois disso vem a definição da conexão 12C
Symbol sda = PORTC.4
Symbol scl = PORTC.3  'Depois disso vem a definição das varáveis do programa
Dim endereco As Word
Dim dado As Byte
Dim i As Byte
Lcdinit 3  'Inicializa o display sem cursor de nenhum tipo
Lcdcmdout LcdDisplayOn  'Liga o display
Lcdcmdout LcdClear
Lcdout "NOVO PROJETO"
WaitMs 50
Lcdcmdout LcdLine2Home
Lcdout "ELETRONICA BARBO"
WaitMs 50
Lcdcmdout LcdClear
Lcdout "ARARAQUARA - SP"

Agricio

jfeliciano · 22 de julho de 2011

Agricio,

Acho que o Felipe se referiu aos "Define", que não esta declarado ai nos exemplos mas neste caso acho que compilador assume os valores "default".

Define LCD_COMMANDUS = 100 '(100-65535)Tempo de espera depois de executar um comando do lcd em uSeg.
Define LCD_DATAUS = 50 '(50-255)Tempo de espera depois de enviar um dado para LCD em uSeg.

Define LCD_INITMS = 2 '(2-65353)Tempo de espera depois de inicializar o Display, so executa uma vez

Mas tambem já mudei eles pra tudo que foi valor e nada, mas pode brincar com eles ai tambem ,quem sabe tem mais sorte que eu.

Observei uma coisa se mudar "Define LCD_READ_BUSY_FLAG = 1" pra " 0" ele continua sem fucionar, mais nao dá mais aquele aviso.

Agricio · 23 de julho de 2011

Feliciano,

tudo isso aí eu já havia feito por aqui. Na verdade eu não sei mais o que mudar. Quanto ao seu exemplo de mudanças de bits eu ainda estou batendo cabeça por aqui; não consegui fazer funcionar não. No PSI dá erro. "continuo tentando"

Segundo a afirmação de um colega aqui, é preciso abrir o MICROC , fazer e compilar o programa em BASIC DENTRO DO MICROC, depois jogar no PROTEUS pelo MICROC.

O problema aqui p/ mim é que o meu MICROC não tem nenhum compilador BASIC e ele não reconhece o PSI. "Sei lá"

Agricio

jfeliciano · 23 de julho de 2011

Feliciano,
tudo isso aí eu já havia feito por aqui. Na verdade eu não sei mais o que mudar. Quanto ao seu exemplo de mudanças de bits eu ainda estou batendo cabeça por aqui; não consegui fazer funcionar não. No PSI dá erro. "continuo tentando"

Segundo a afirmação de um colega aqui, é preciso abrir o MICROC , fazer e compilar o programa em BASIC DENTRO DO MICROC, depois jogar no PROTEUS pelo MICROC.

O problema aqui p/ mim é que o meu MICROC não tem nenhum compilador BASIC e ele não reconhece o PSI. "Sei lá"

Agricio

Agricio,

É este problema tambem ja me fez perder alguns cabelos dos poucos que me resta hahahah.

Este lance ai do MICROC ou é "MICROBASIC" ?,anida nao vi nada a respeito.

Qual erro esta dando ai no PSI?

Mas com 8 bits funciona sim, voce deu uma olhada nas imagens que postei?

Se nao estiver legível diga que posto o codigo que usei.

Agricio · 24 de julho de 2011

Feliciano

Funcionou sim. Tem uma diferença entre as velocidades.

P/ rodar a contento no Proteus eu mudei os WaitMS de 10 p/ 1000. Só que lá no PSI ficou uma tartaruga de lerdo.

Veja aí na imagem do Proteus

Agricio

jfeliciano · 24 de julho de 2011

Feliciano
Funcionou sim. Tem uma diferença entre as velocidades.

P/ rodar a contento no Proteus eu mudei os WaitMS de 10 p/ 1000. Só que lá no PSI ficou uma tartaruga de lerdo.

Veja aí na imagem do Proteus

Ué!!! Por que a imagem não aparece???????

Agricio

Ola Agricio,

Aqui nao apareceu a imagem!

Mas no PSI é isto mesmo, no propio manual do PSI manda usar tempos curtos(1-10ms) pra simulaçao.

Pra nao perder tempo mudando os delays de todas as linhas eu uso,

"Define SIMULATION_WAITMS_VALUE = 1" na hora de simular no PSI,assim so tenho que habilitar ou desabilitar apenas esta linha.

Mas o nosso problema é mesmo com o PSI, e nao no PROTEUS.

Fiz este mesmo exemplo no PICBASICpro so pra matar a curiosidade, e rodou normal no Proteus.

Talves seja bom fazer um contato com cara do PSI para saber a opiniao dele a respeito do fato.
