Controle PWM - Carga

[jcrazy]

Oi, tenho pesquisado sobre eletrônica de potência

Não achei muito sobre isso

Mais precisamente sobre o meu problema, que seria controlar uma carga usando o PWM

O problema:

Não posso simplesmente colocar um tic226 na saida do arduino ou pic, pois o mesmo queimaria o controlador, pela saida limitada de corrente da porta.

A carga possui uma corrente alta e uma tensão baixa(~6A 6,4V)

Como poderia intermediar essa comunicação Arduino/pwm - xxxx - transistor - carga?

Ou teria algo para ligar direto Arduino/pwm - xxxx- carga ?

Catei algo sobre driver mas não achei muita coisa que me explicasse bem

Andei vendo sobre o 4n25, mas notei uma oscilação na carga.(neste caso testei com um led).

Obrigado

[Eduardogomes]

Usa configuração darlington com o TIP122 ligando a saída do PWM na base do primeiro transistor, faça a ligação serie do segundo transistor com a carga e alimente com com uns 7V.

[jcrazy]

Entendo, mas eu teria um problema com o ruido do circuito e creio que não teria um valor constante na carga

Teria que montar um circuito com um filtro certo ?

Se alguem estiver disposto a ajudar será bem vindo

[Eduardogomes]

jcrazy, não entendi muito bem o que você quer, qual é a carga que você quer alimentar?

[jhonalvez]

http://forum.allaboutcircuits.com/cache.php?url=http://www3.telus.net/chemelec/Projects/PWM/PWM-1.jpg

usa um mosfet junto com oscilador. dai podes usar a carga que precisar

[MatheusLPS]

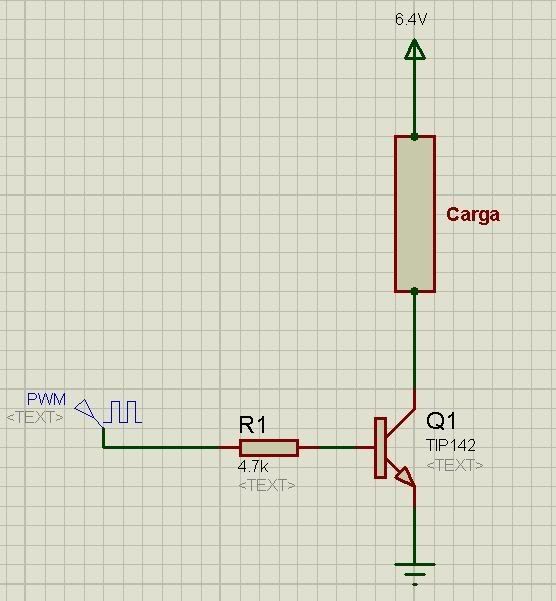

Algo do tipo:

Tem erro não. O TIP122 indicado acima suporta 5A. O TIP142 suporta 10A.

Mas qual seria o tipo de carga?

Falou

[jcrazy]

Seria para iluminação, mais precisamente Leds de 3W

Usaria o arduino para controlar a intensidade da luz

O meu problema não é o pwm, e sim a parte de potência, vou testar seu ci MatheusLPS.

Eu usei um tip122 aqui com um resistor de 1k em vez de 4.7k e não chegou tensão suficiente nos leds, to usando o arduino com 5V, vou aumentar para 6.4V e ver o que acontece

Então apos ter aumentado a tensão no arduino eu consegui fazer o pwm funcionar +- corretamente.

A fonte dos leds esta correndo a 6,175V e o arduino tb está nessa tensão.

Na saida do tip122 chega até 5.4V, há uma perda significativa...

Agora preciso ver como resolver isso ?

[MatheusLPS]

Calma lá.

O arduino funcona a 5V, não?

A parte do PWM não precisa de ser de 6.4V não. Pode usar os 5V padrões.

Já que vai alimentar leds, preciso de informações sobre os mesmos.

São de 3W, mas qual a tensão e corrente de trabalho?

De onde você tirou os 6A iniciais?

Tem coisa errada aí.

Exemplo que fiz (imagine todo o circuito do 555, apenas como 1 bloco chamado PWM, que no seu caso será o arduíno):

Veja no circuito do vídeo que o que importa pra você é somente a'pos o resistor de 100ohms antes do transistor.

Falou

[jcrazy]

O Arduino trabalha de 7 a 12V, possui reguladores e etc.

Mas opera a 5v, no usb.

O led usa a tensão de 3v até 3.25V

A corrente nele é bem alta, 1 A a 3,25V, e opera no maximo a 1,5A.

Os 6A que eu usaria seriam varios leds

Tenho uma fonte que entrega 6V a 6.4V(trabalho com ela a 6,4V), é so regular, Então ligo sempre 2 leds em série, 3,2V para cada, e 1A para ambos

A fonte pode entregar até 16A.

Vou ver seu ci

Obrigado pelas respostas

[MatheusLPS]

Mesmo não sendo ideal do jeito que você está ligando os leds, era para funcionar.

O ideal seria você fazer assim:

http://led.linear1.org/1led.wiz?VS=6.4;VF=3.2;ID=1000

O problema é que os LEDs consomem 1A........ Gastasse muito nos resistores.

Porque sua fonte pode oferecer 16A e somente 6.4V?

Se você regulá-la para 9V, poderia ligar assim:

+9VR = 2.7 ohms

Pot no resistor = (9 - 6.4) * 1A = 2.6W

Qual o problema exatamente você está enfrentando?

Tem como fazer um video?

Falou

[jcrazy]

Consegui, a principio o problema estava na proto, mal contato com o terra..

Amanhã posto um video demonstrando o dimmer funcionando, vou ver também se não está com muito ruido no sinal

Obrigado mais uma vez a quem ajudou !

[jcrazy]

O video ta no final do post.

A fonte ta com 8,1V

porém ta chegando 6.145V nos leds(mesmo com o sinal do PWM 100% ou ligado direto no 5V).

Minha pergunta, porque tanta queda de tensão ?

Ta passando 2.5A no tic122, do transistor pra carga.(Os cabos estão bem dimensionados.)

No sinal do PWM pro tic122 ta chegando 2.04mA(quando a 100%)

O resistor que eu to usando é o de 1K.(do pwm para o tic122).

Outra coisa, tem um ruido que da para escutar vindo do tic122, somente quando eu to variando o PWM, quando eu deixo a saida sempre alta não há esse ruido.

Video:

Video1 - YouTube
