Felipe Alves 2207

@aphawk A minha ideia era colocar pelo menos uns 350mVrms ''de pico'' na carga, isso já é suficiente para mim. Na verdade eu vou usar um NE5534 que aparentemente é original (comprei na indonésia kkkk), vou montar esse circuito na vida real agora é só esperar pelos componentes. @MOR Simulei e funcionou bem, até demais, vamos ver na prática qual será o resultado, como dito anteriormente a minha ideia é jogar aprox 350mVrms na carga. No simulador chegou a passar de 1vrms então a chance de dar certo é grande.

Bom pessoal, o circuito abaixo é uma adaptação de um circuito que funcionava com fonte simétrica de +/-9vdc para funcionar com fonte assimétrica de 9V, procurei mas não achei na internet alguma coisa a nível de calculo relacionado para esse circuito em específico que usa dois diodos e dois resistores.Como calculo o valor dos resistores R9 e R8 (na imagem eles estão com valores aleatórios)?. E sobre o os 4,5v dc que está entre os diodos ele influência em algo?.

@Renato.88 E quanto ao descasamento de impedância entre o potenciômetro de ajuste de volume nesse esquema e a entrada de um amplificador de áudio, qual seria o principal efeito ?

@Sérgio Lembo Estou usando dessa forma, as únicas diferenças são: o capacitor C3 que no meu circuito é 100uf, C1 que intercala entre 1nf,10nf e 100nf, e a alimentação que é 5V.

@Renato.88 Hoje eu fui testar esse circuito, e ao colocar um pot de 50k, até um 1Khz a onda se mantém bonita independentemente da amplitude, a questão é que ao subir a frequência a onda começa a ficar assim: Porém ao diminuir o valor do potenciômetro de amplitude, para 1k mais especificamente, o ajuste fica bem mais sensível (o que é ruim,mas dá para resolver colocando um pot multivoltas) por outro lado a qualidade da onda ficou ótima, em qualquer amplitude a onda se mantém bem ''quadrada'' sem esse efeito da imagem acima .Eu gostaria de saber como eu posso simular a ''impedância de entrada'' de um amplificador usando resistores para analisar a eficiência do circuito.

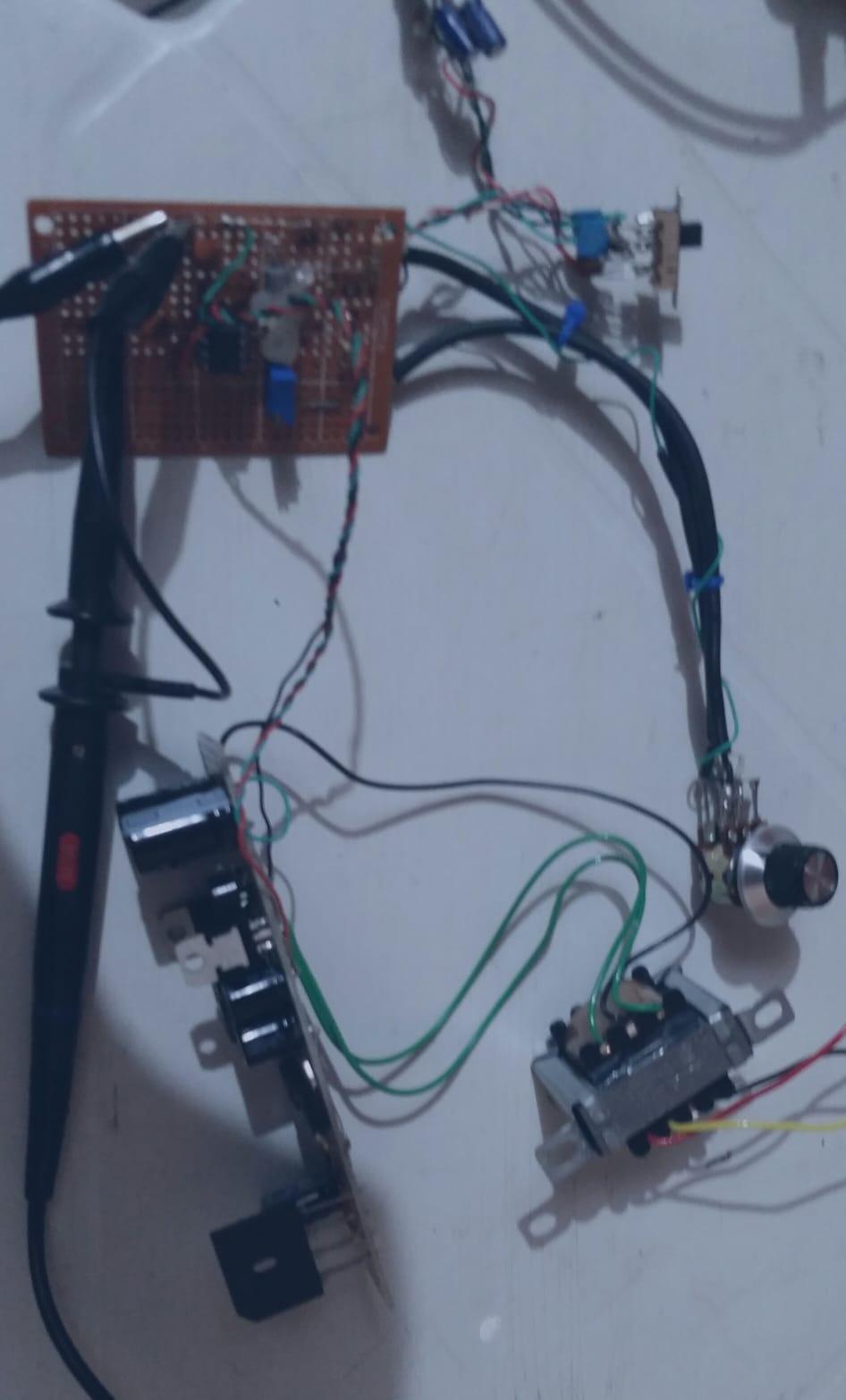

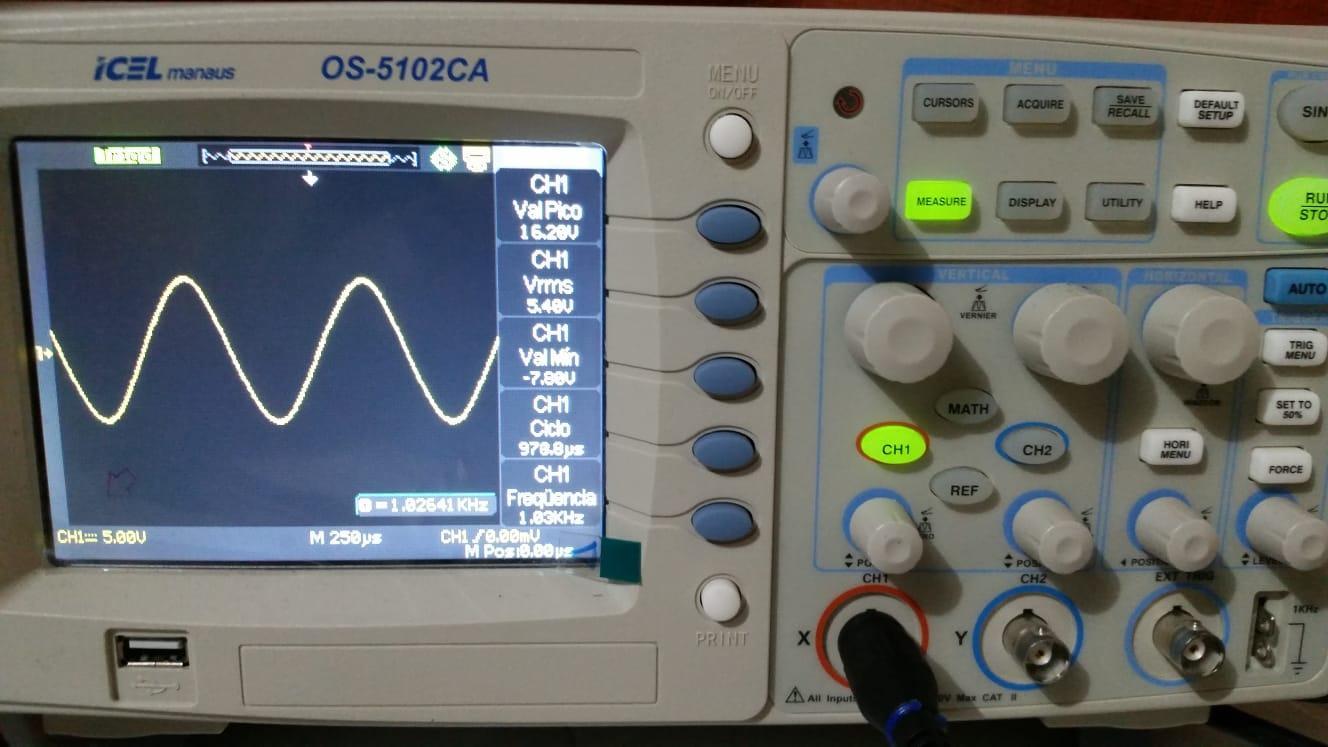

@Renato.88 @aphawk Acabei usando um diodo mesmo (1n4007), e ficou bom tanto na tensão quanto no funcionamento do circuito .obs não reparem na gambiarra kkkk

@aphawk Na verdade é para um oscilador Wien Bridge

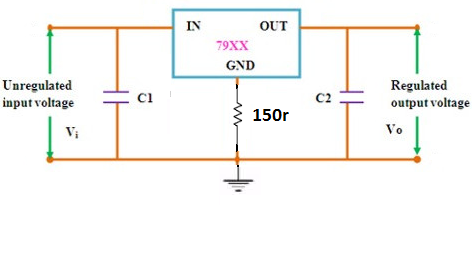

@GuilhermeGB Ok, a imagem estava errada kkkkk acabei não percebendo, o resistor de 150r está entre o pino GND do regulador e o center tape do trafo. O consumo da minha carga é bem baixo, é para alimentar um amp op.

Bom pessoal eu montei uma fonte de 18+18 com os reguladores 7818 e 7918, o problema é que o regulador negativo está liberando 17,5v , enquanto o positivo está com 18v esperado. Apesar da diferença ser pequena, o circuito que vai ser alimentado com essa tensão me obriga a ter uma fonte o mais igualada possível. Colocando um resistor de 150r entre o pino do 1 do 7918 e o terra a tensão fica perfeita em 18v, posso usar assim mesmo? Ou tem algum problema?

Bom pessoal, gostaria de saber se esses dois circuitos tem impedâncias de entrada diferentes, devido as diferenças na etapa do divisor de tensão.

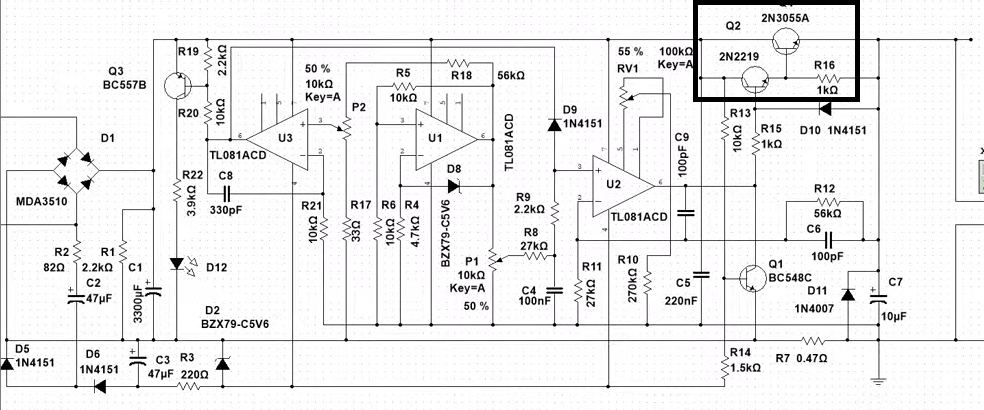

Recente eu comprei uma placa de fonte DIY da China, a propaganda promete até 3A com o transistor que já vem no kit, porém eu resolvi aumentar a corrente de saída da fonte colocando dois TIP35C em paralelo na saída, com o intuito de puxar até 5A no máximo (sim, o trafo que eu irei usar é compatível com esse valor). Por isso, eu preciso saber qual o melhor valor do resistor de emissor para essa ligação e também a potência do mesmo, desde já obrigado. No esquema abaixo tem um 2N3055,mas não vem esse no kit, veio um 2sd1047*

Mas eu quero que a onda continue quadrada, a onda senoidal está sendo feita por um outro tipo de circuito.

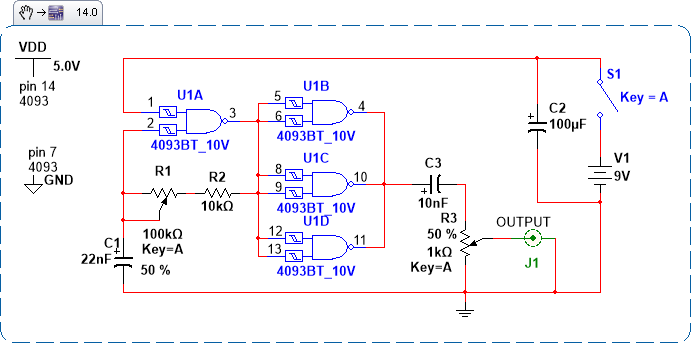

Bom pessoal, eu estou montando um ''gerador de áudio'', e gostaria que a onda quadrada fosse bem bonita de 1Khz até 20Khz. Montei um oscilador com o 4093, e é possível tirar uma boa onda quadrada dele nessa faixa de frequência, o problema é que o sinal de saída é muito grande para testar amplificadores e tem um offset alto, para resolver eu coloquei um capacitor para bloquear tensão contínua e um potenciômetro para controlar a amplitude, porém ao colocar um resistor de 10k como carga e ir variando o potenciômetro de amplitude a frequência era alterada, diminuía e aumentava a depender da posição do pot de amplitude. Eu gostaria de colocar um amp op como buffer, no caso o melhor que encontrei para comprar foi o LM6181, que tem um Slew Rate de 2.000 V / µs e banda de 100 Mhz, e ele é do tipo Current Feedback Amplifier, isso pode interferir em alguma coisa? E a qualidade da onda vcs acham que eu consigo um bom resultado nessa faixa de frequência (1Khz até 20Khz)?

@.if Segundo o autor ''Na década de 1930, dois engenheiros decidiram constituir uma empresa para fabricar instrumentos eletrônicos e tiveram como encomenda dos estúdios Disney, a fabricação de geradores de áudio. A HP começou assim, fabricando geradores de áudio. E os dois fundadores (Will Hewlett e David Packard) criaram um oscilador que era baseado em uma ponte de Wien, onde a malha de realimentação positiva era formada por capacitores e resistores, que criava a defasagem necessária para um circuito amplificador começar a oscilar. Como essa malha atenuava o sinal para 1/3, a malha de realimentação negativa precisava compensar essa atenuação e dar um ganho de 3. Ocorre que para dar início a oscilação, inicialmente o ganho total precisava ser um pouco maior do que 1, assim a malha de realimentação negativa precisa ter um ganho inicial maior do que 3 e depois quando estiver estabilizado, ser de 3. Para isso eles bolaram um circuito simples e funcional. Aproveitaram que uma lâmpada incandescente possui uma resistência baixa quando fria e uma resistência crescente com o aumento da temperatura do filamento. Obviamente naquela época os amplificadores eram construídos com válvulas e não com transistores ou circuitos integrados. Mas pode-se montar um oscilador com ponte de Wien e um amplificador operacional com o mesmo princípio de operação e sem precisar de altas tensões, podendo ser alimentado por uma pilha de 9V.''

Bom pessoal,eu gostaria de criar um ''mini gerador de ondas senoidais para teste de áudio'', e eu achei alguns esquemas, percebi que os circuitos que usam a lâmpada tem um sinal limpo e bonito dentro do possível,o problema é achar uma lâmpada que encaixe no esquema, eu gostaria de saber se as especificações da lâmpada precisam ser extremamente críticas ou se eu consigo compensar alguma coisa com o resistor de feedback? e outra dúvida, eu encontrei uma lâmpada de 12v e 0.5w será que fica bom nesse circuito?

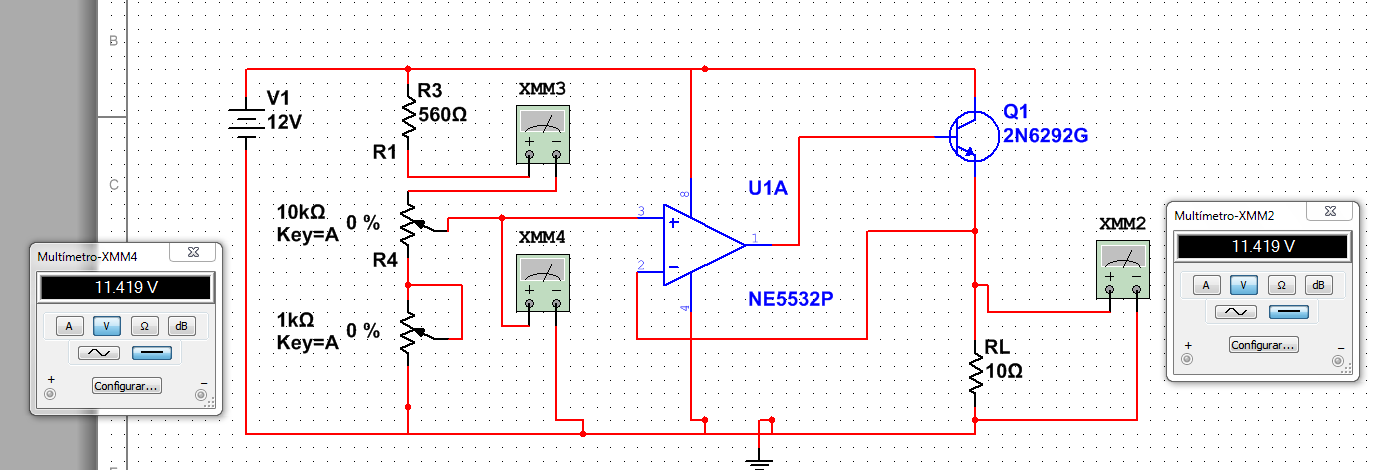

Revivendo post antigo kkkkk,esse esqueminha que eu postei primeiro,não possui nenhum tipo de realimentação entre a tensão da saída e a de entrada,eu gostaria de saber se eu posso ligar com um amp op dessa forma para ter essa tal realimentação.

Limpar a memória ram seria uma opção legal, Outra dica amigo, dar tapas nos aparelhos eletrônicos não é uma boa solução (apesar de que as vezes aparenta funcionar)

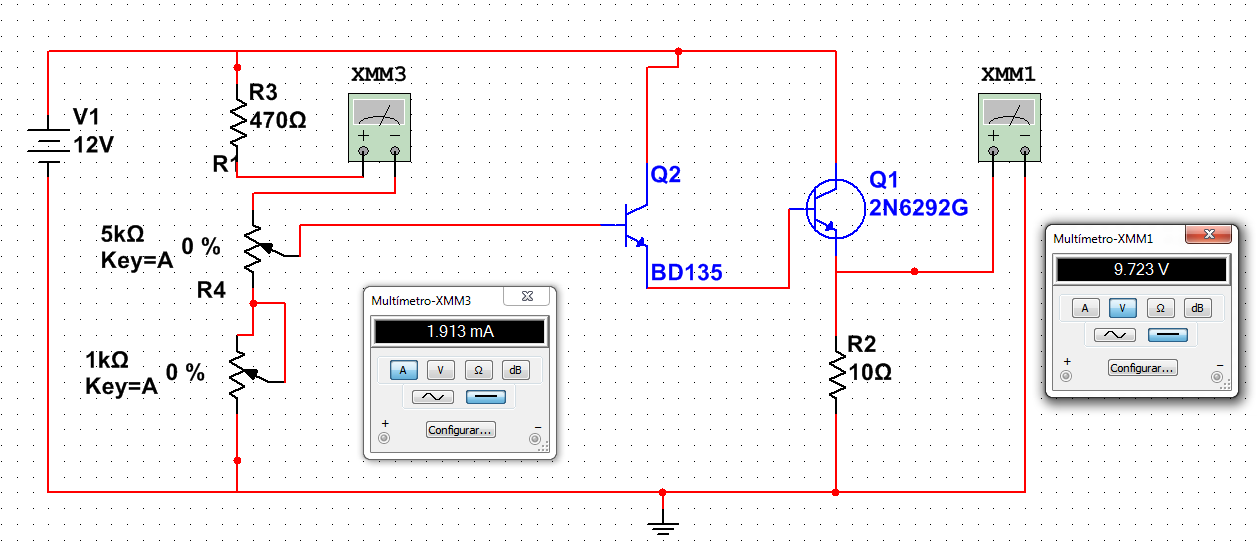

Pessoal é o seguinte eu gostaria de saber se os potenciômetros de ajuste fino e grosso estão ligados de forma correta,e qual a corrente máxima suportada por um potenciômetro convencional,obrigado.

Ok,obrigado.

E a corrente do SCR? Pode ser qualquer uma, ou tem que ser de acordo com a corrente do trafo?

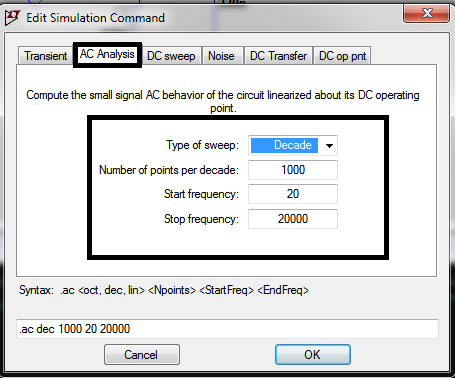

Ok, a opção type of sweep posso deixar em ''decade mesmo''?

Bom vamos lá,como muitas pessoas usam o LTSpice decidi usar também kkkk, achei a opção do gráfico de Bode nele,porém eu tenho algumas dúvidas como eu posso configurar essas opções da análise para áudio

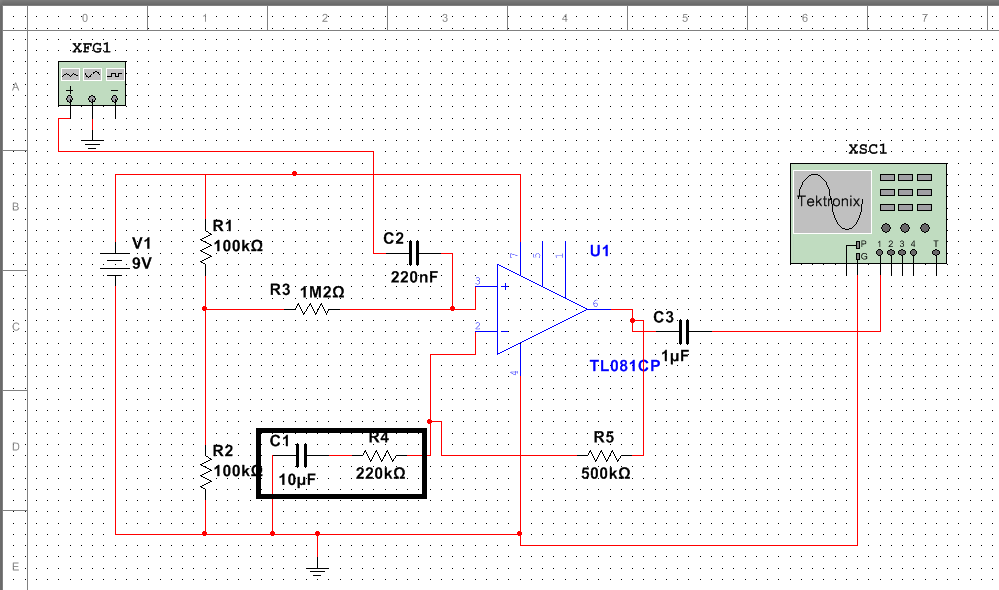

Bom pessoal eu gostaria de saber se o tamanho desse capacitor tem influência na resposta de frequência do op amp,principalmente nas frequências mais baixas.

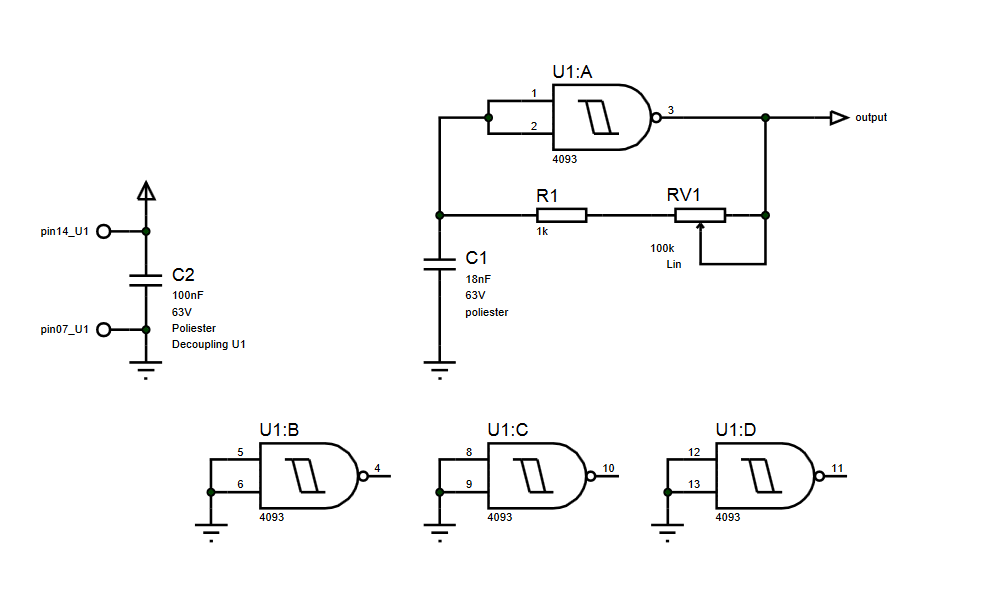

Bom pessoal eu tenho duas dúvidas, a primeira é, se esse circuito pode ser usado para testar amplificadores de áudio, e, qual o duty cycle da onda nesse circuito?

Mas é realmente a conta tradicional para calcular resistores em paralelo?
