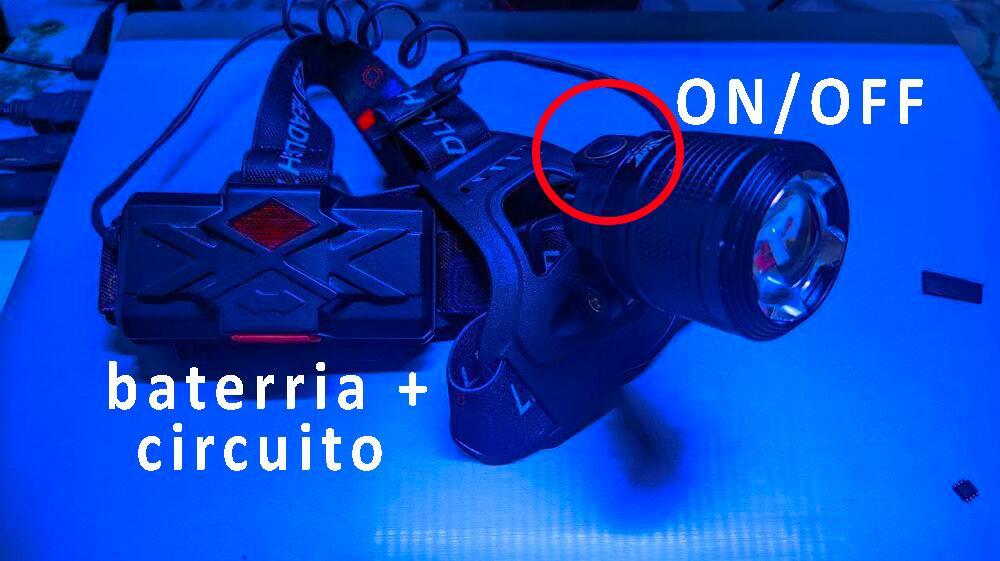

Não faço questão do pisca alerta já que me incomoda demais, mas pelo menos que fosse [ON-100%], [ON-50%], [OFF], mas no mesmo botão e também é questão de espaço, não sei se caberia o MT3608 + o BMS + circuito "FLIP FLOP" na carcaça onde vão as baterias. o BMS ainda tive que raspar as laterais para poder encaixar de baixo do circuito da lanterna. Como vou ter que tirar o circuito queimado para colocar novos, talvez dependendo de como ficar o projeto possa ser que acabe encaixando ali dentro, mas tem que ser tudo SMD. Se eu tiver [ON-100%], [ON-50%], [OFF] seria maravilhoso.

@Renato.88 Me deparei com um outro problema, eu vou usar uma bateria de litio 3,7V 18650 com as baterias em paralelo, e o 555 a tensão mínima dele é 4,5 então o circuito vai parar de funcionar quando as baterias ficarem descarregasdas Estava vendo outras opções usando mosfets NPN e um transistor, mas será que tem algum mosfet NPN que funcione na faixa de 1V a 5V?

eu vou vou fazer todos estes testes, vou testar qual é a tensão e corrente que o LED trabalha para adaptar corretamente. Assim que eu terminar de fazer algumas manutenções, vou começar a testar e vou postando aqui. Eu ia hoje comprar os componentes, mas estava chovendo e também nem tive tempo de desenhar o esquema no EasyEAD para saber como ficaria. eu também observei bastante a placa e não seria legal ter que raspar as trilhas,

Veja na opção da BIOS se o seu HD aparece, se não aparecer, abra o computador e veja se todos os cabos satas estão conectado e se não estão folgados.

@Renato.88 Entendi, então se não tem jeito, vou tentar com o CI555 SOIC-8 só pra ligar e desligar mesmo, aproveito a plaquinha, só pra não comprometer a carcaça da lanterna. Muito Obrigado @Renato.88 e a todos.

tem algum pendrive conectado?

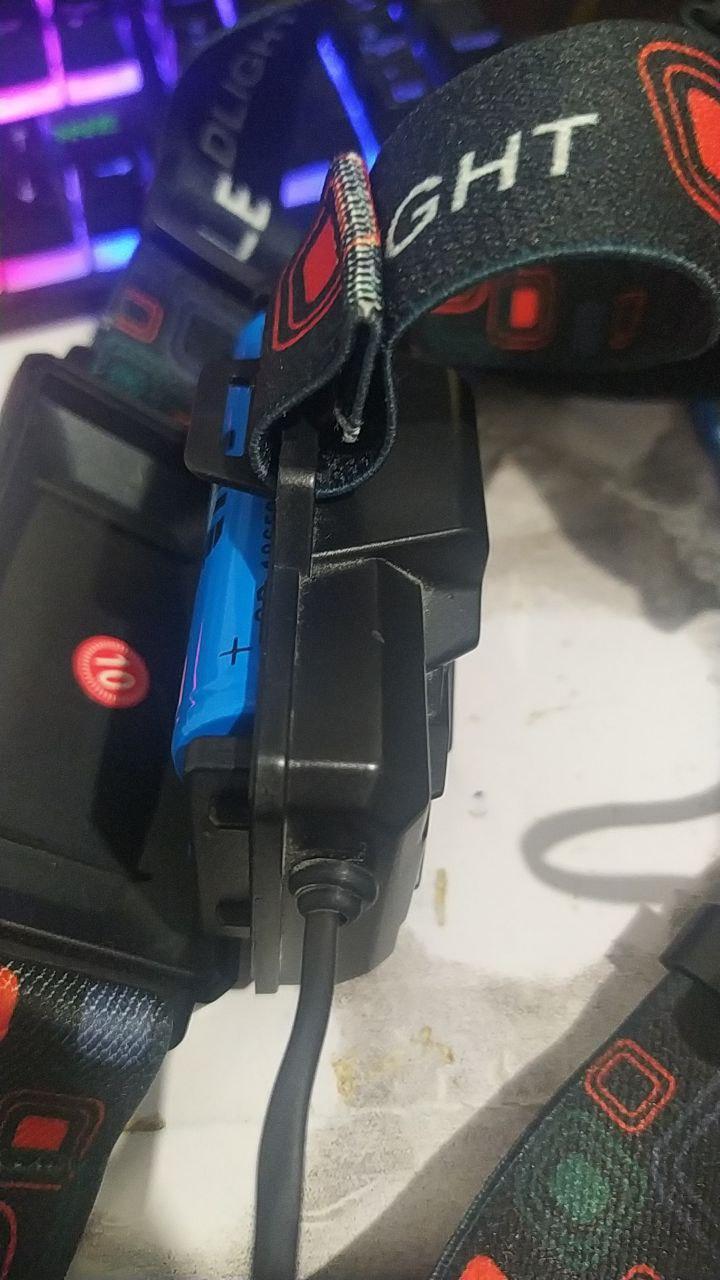

A história completa é: Eu comprei esta lanterna e o carregamento dela era de uma fonte de 4,2V - 0,500mha de pino redondo, então adicionei a plaquinha TP4056 USB-C para carregar as baterias litokala pois as que vem com a lanterna são muito ruins. A lanterna durava mais de 4 horas ligada e nisso derreteu um plástico que ficava colado ao LED e isso fazia a lanterna esquentar muito e sem falar que o LED estava colado com uma fita dupla face no dissipador de calor pra piorar tudo, então removi o plástico, passei pasta térmica cinza, e com o tempo depois o CI queimou. mas será que dá pra criar uma plaquinha do zero com as mesmas funções? usando um CI diferente? talvez um 555?

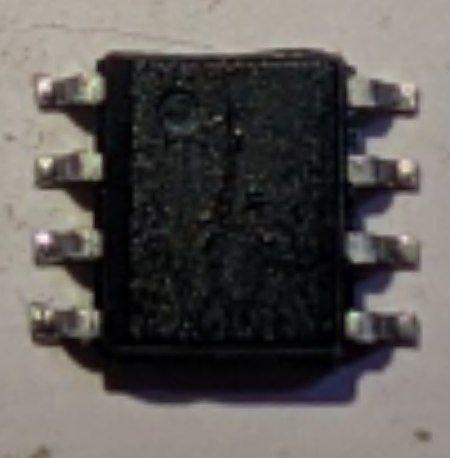

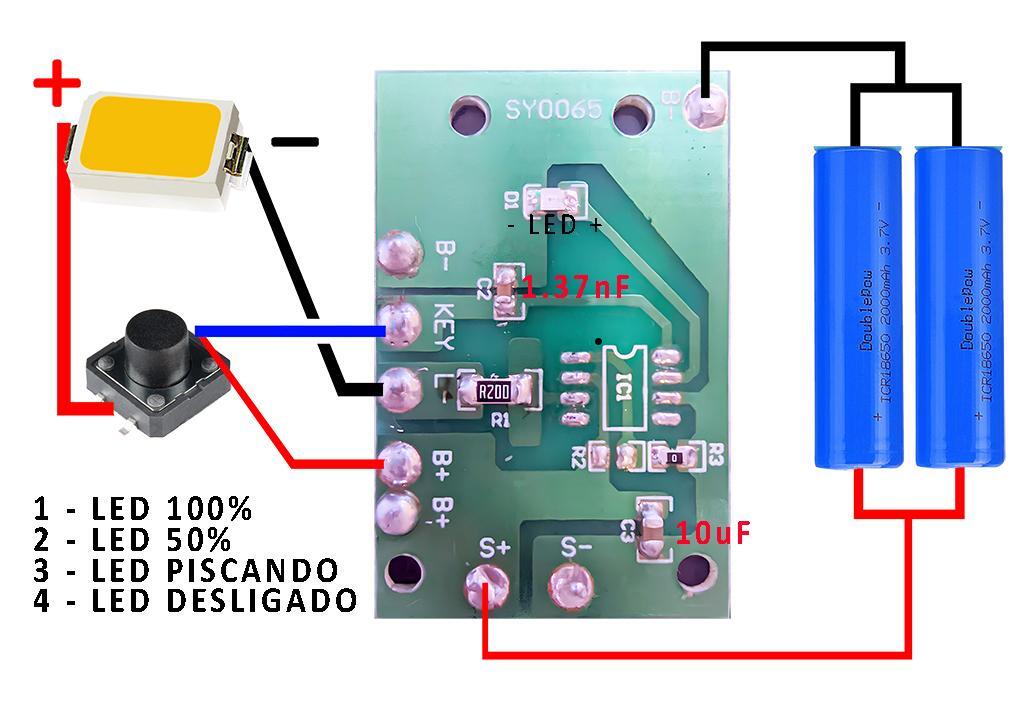

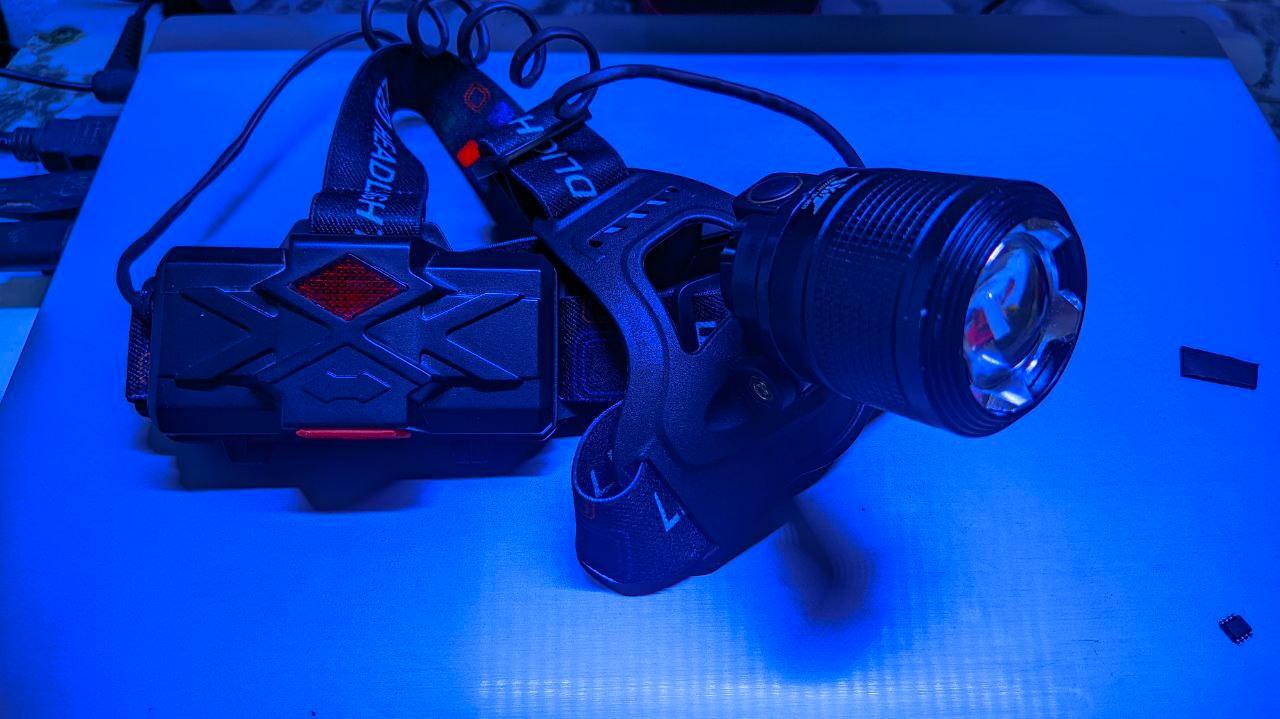

Bom dia, Boa tarde, Boa noite! Gostaria de uma ajuda para achar um circuito integrado de uma lanterna de cabeça. Recentemente eu comprei uma lanterna de cabeça e ela deu queimou, eu gostaria de manter o circuito original, a lanterna é xing ling, (NÃO TEM GALANTIA, COMPLÔ PORQUÊ QUIS), enfim, esta é a placa de circuito e a forma como ela é ligada e o CI só tem estas informações escritas "0705 190764", não achei nada sobre ele na internet. Alguém poderia me ajudar por favor? ou se tem algum CI equivalente que possa substituir. 1 - O LED acende 100% 2 - O LED acende 100% 3 - O LED pisca 4 - O LED apaga

@Andreas Karlacho que entendi, vou ver se consigo estes resistores e soldar em paralelo com os LEDS e tambem fazer uns firos para ligar um cooler pequeno.

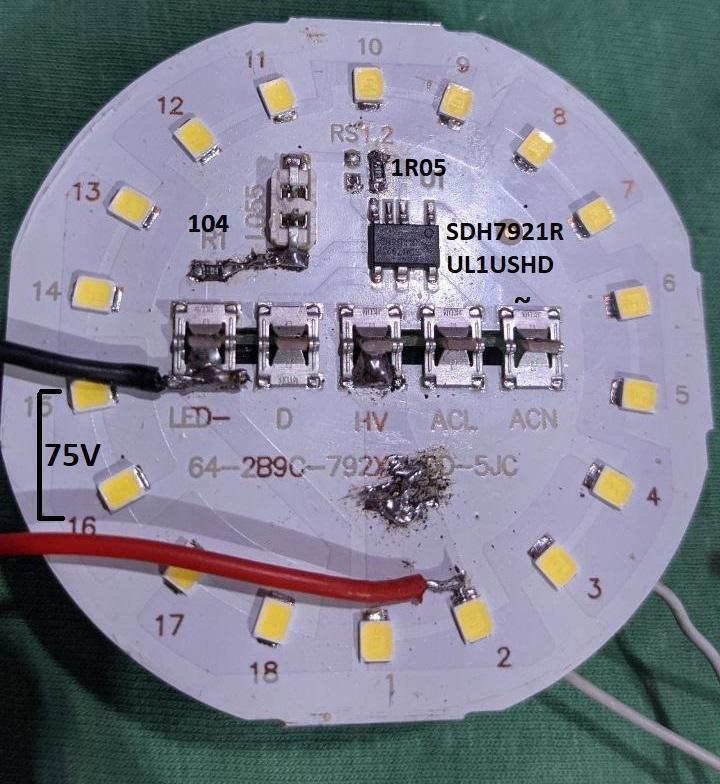

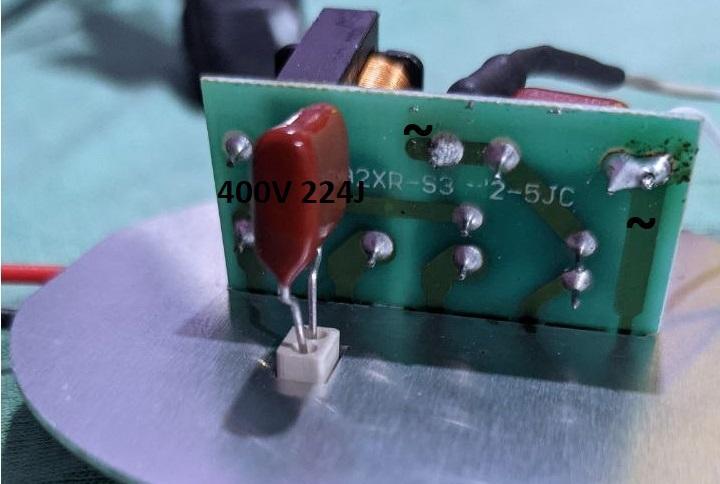

Olá pessoal tudo bem? Eu comprei recentemente uma lâmpada LED ELGIN 20W 6500k (48LSB2OFLDOO) e a tensão aplicada nos leds é de 75V eu quero diminuir a tensão e a corrente em cima dos leds para aumentar a vida útil da lâmpada e fazer com que elas trabalhem frias, pois a carcaça de alumínio é muito fina e não dissipa o calor. Eu agradeço que puder ajudar.

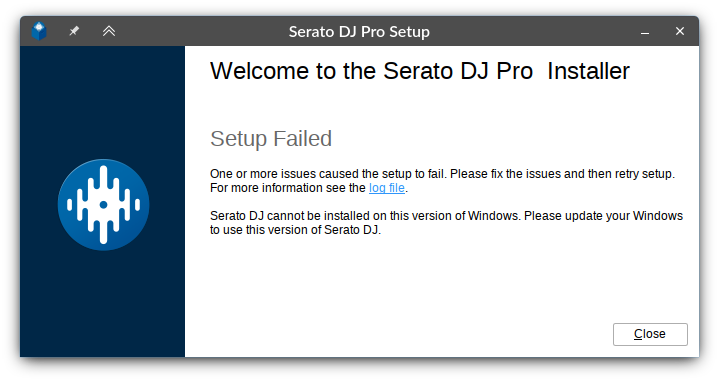

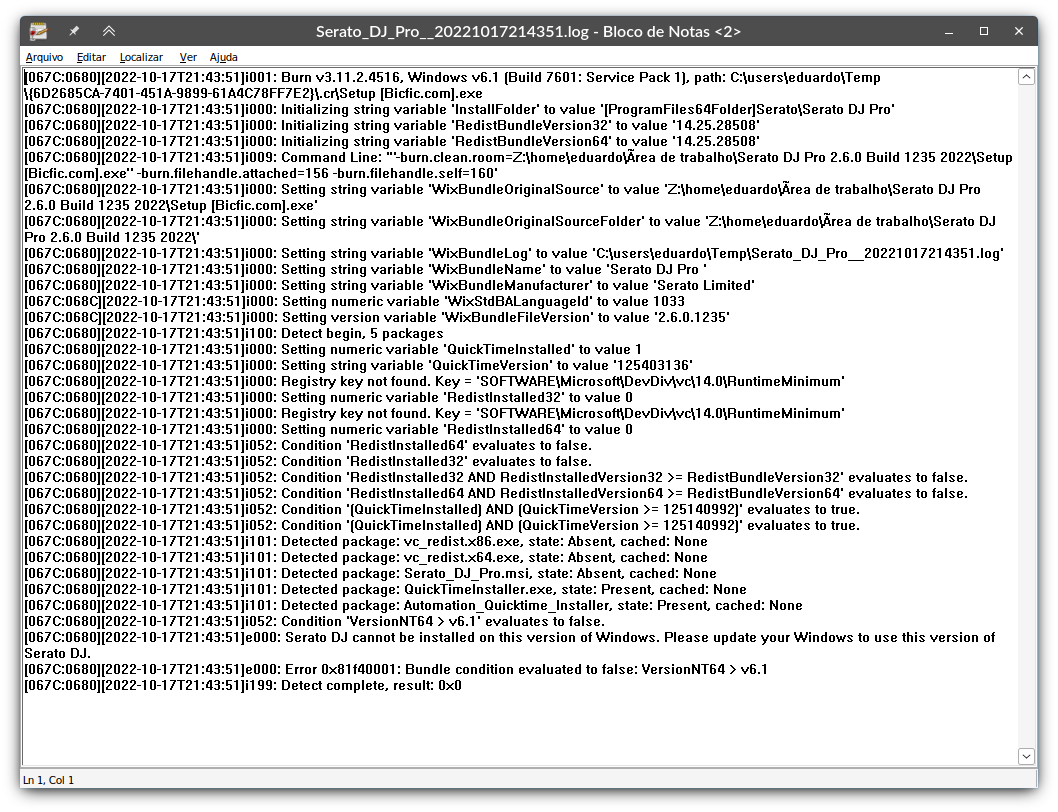

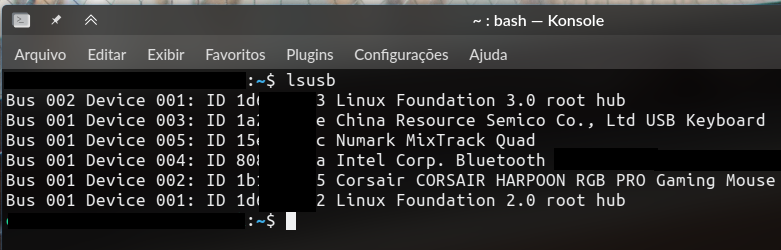

Olá boa noite a todos Estou tentando usar programas de Windows no Linux através do WineHQ. Os Programas são Traktor DJ e Serato DJ. O BigLinux reconheceu a minha controladora normalmente que é uma Numark Mixtrak Quad consigo ver isso através do comando "lsusb". O Traktor instalou normalmente, reconheceu a minha controladora, mas não funciona, não consigo controlar o programa. Já o SeratoDJ não instala de forma nenhuma e não sei o que fazer com isso, alguém consegue me ajudar por favor?

A ideia e manter o sistema ligado por mais tempo possível, eu usei um carrinho como exemplo porque foi a primeira coisa que veio na cabeça. Eu vi um vídeo do LetraJota onde ele mantem um roteador ligado por 6 horas, eu sei que ele usa BMS no vídeo, mas a questão é que no determinado momento quando chega uma determinada tensão o aparelho desliga, aí me surgiu esta dúvida ,se ao invés de usar step up usasse várias baterias em série e um regulador de tensão faria diferença no resultado na prática CONSIDERANDO que o aparelho tem o mesmo consumo constante de corrente. Vamos supor que o aparelho consuma 1.300Mha de corrente constante mesmo com ou sem BMS ou regulador de tensão. https://www.youtube.com/watch?v=paIOZA-nUIM&ab_channel=LetraJota

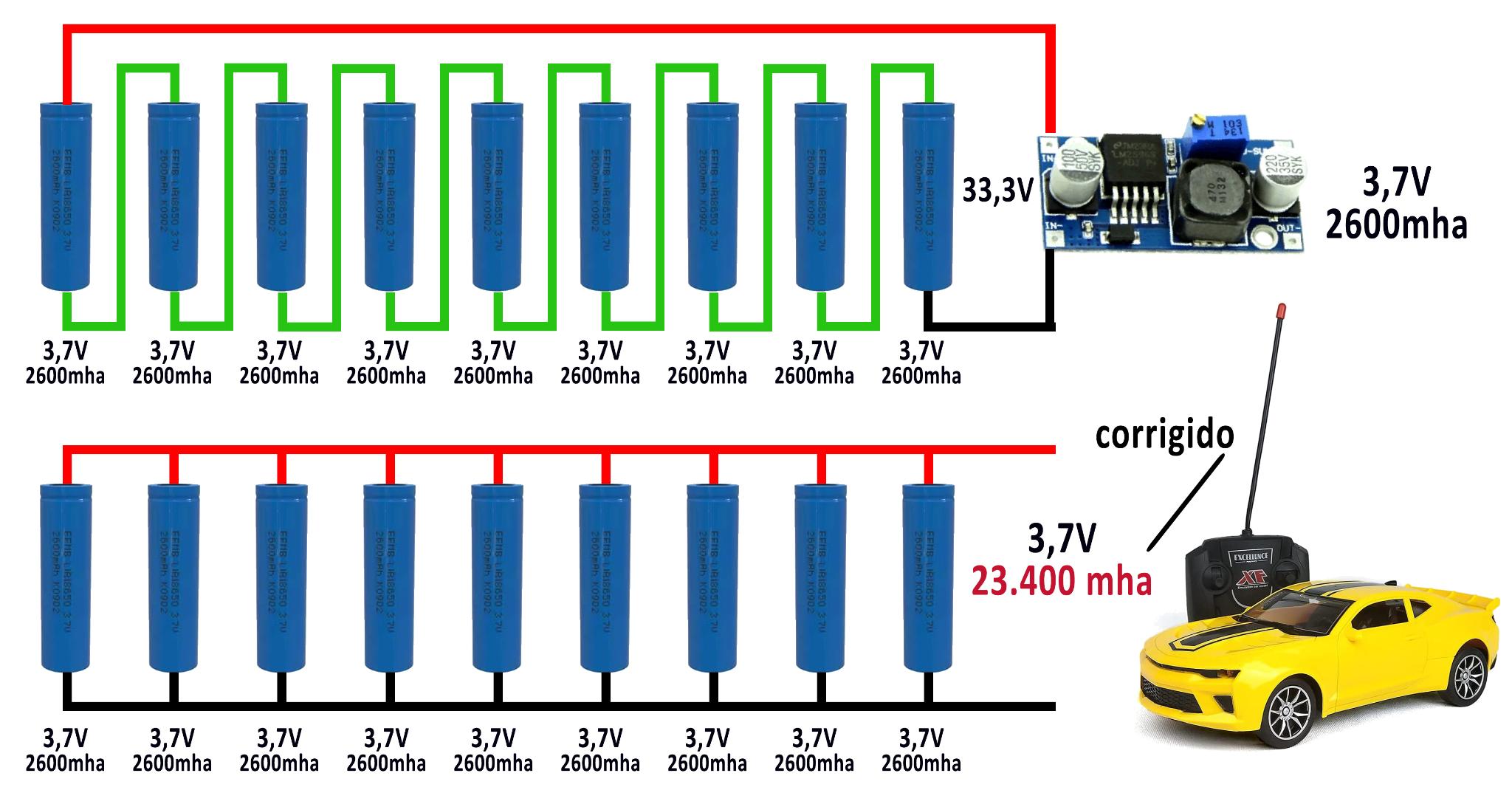

Corrigindo o erro da corrente do desenho de baixo, a corrente ficaria em 23.400 Mha, mas a intenção é manter a tensão de saída sempre a mesma por mais tempo. 1 - No exemplo de cima temos 33,3V até as baterias descarregarem para 4,7V o sistema mantém funcionando com o step down. 2 - No exemplo de baixo as baterias já estão em 3,7V mas com corrente alta, vamos SUPOR que o carrinho pare de funcionar com 3,6V. Será que na prática o exemplo de baixo em paralelo ganha do exemplo de cima em série com step down ou no final vai ser empate?

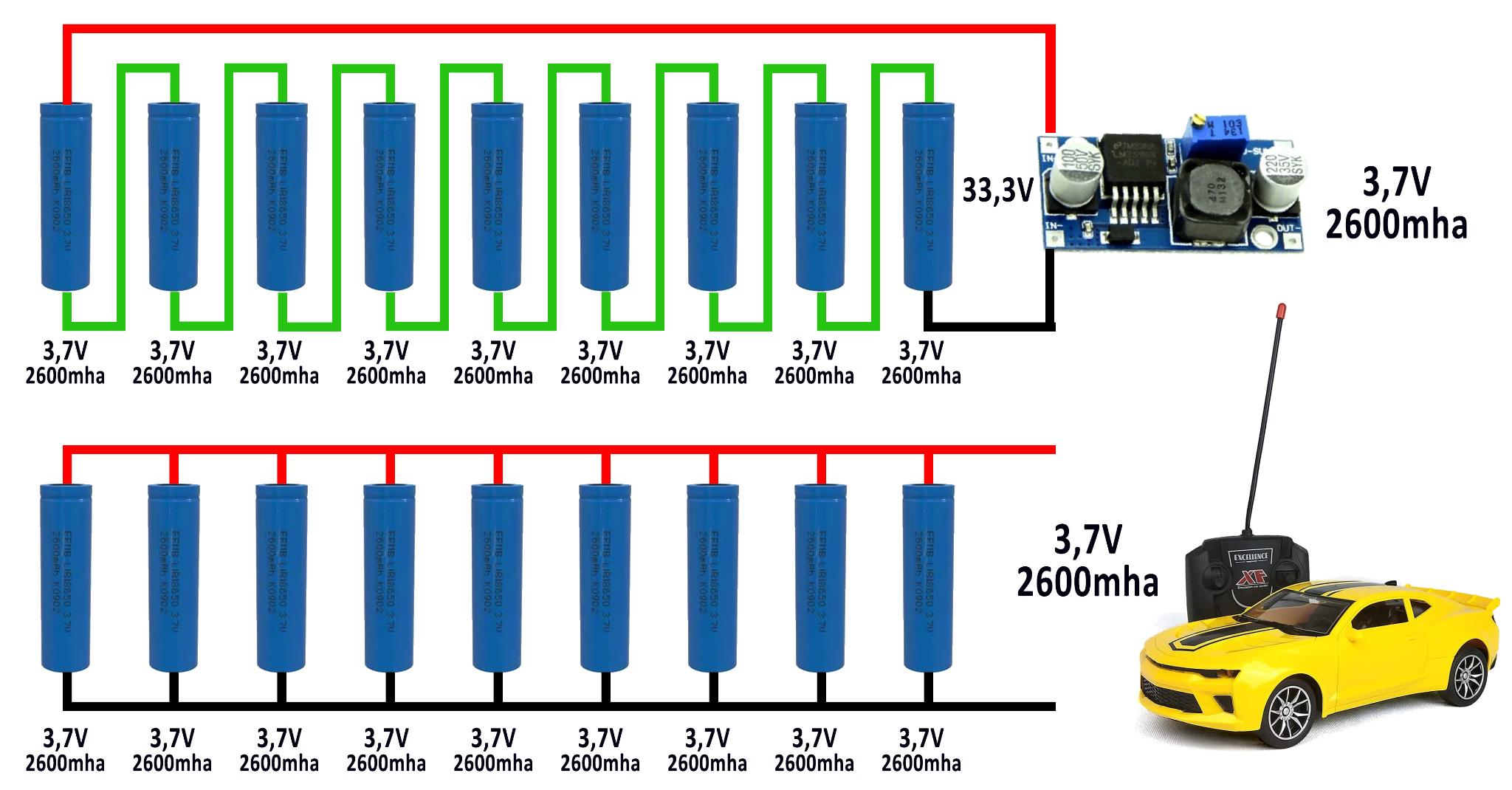

Será que se eu usar uma sequencia de baterias em serie e usar um regulador de tensão para manter a saída regulada até chegar no valor mínimo de saída de 3,7, vai durar mais tempo do que uma sequencia e, paralelo conforme o desenho?

Entendi, muito obrigado.

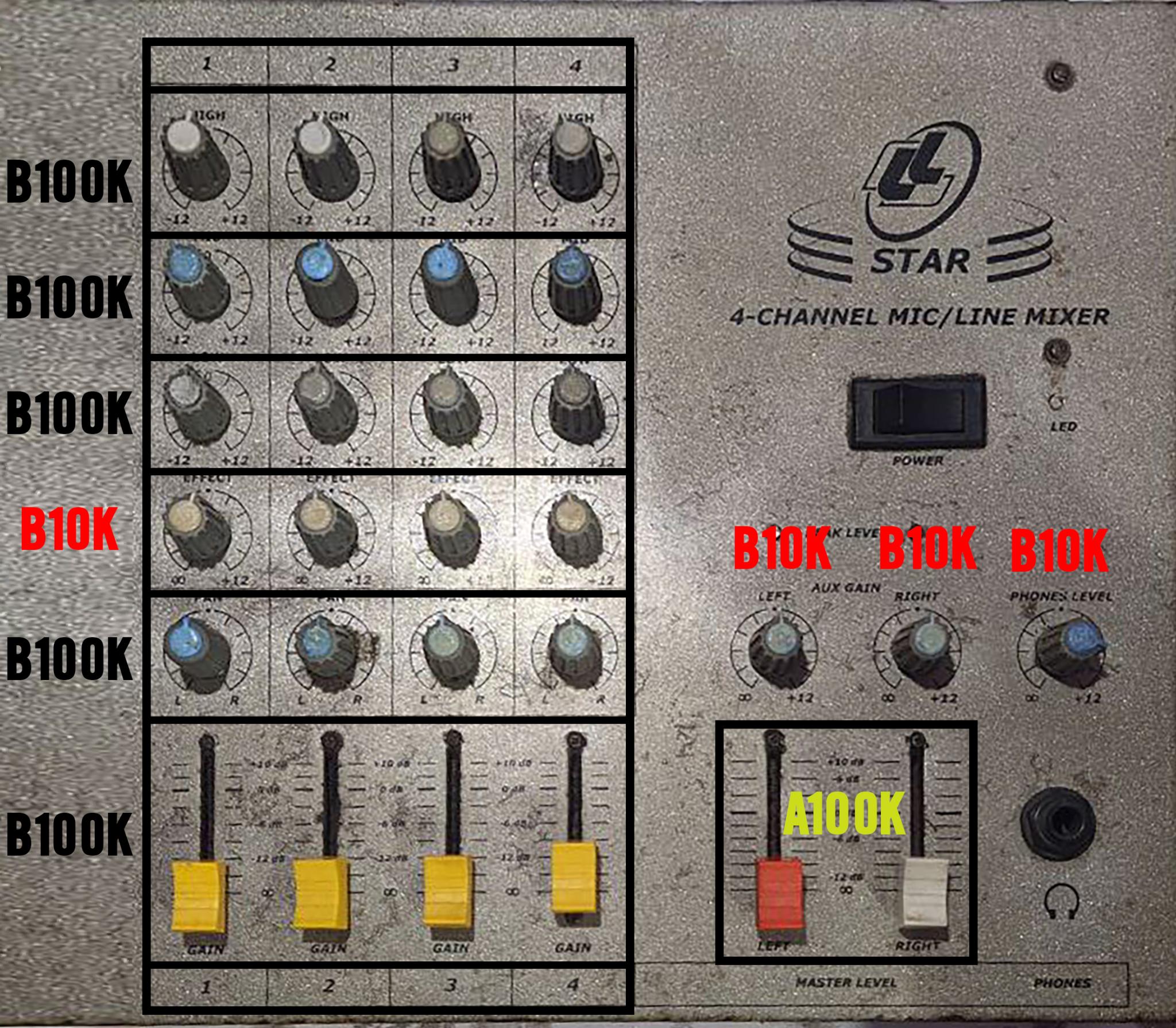

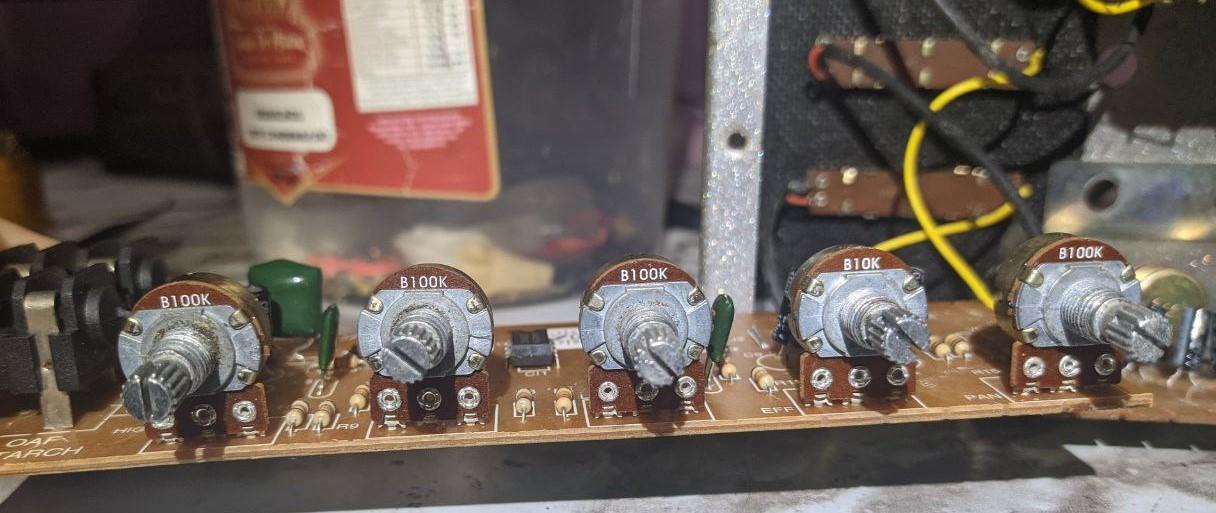

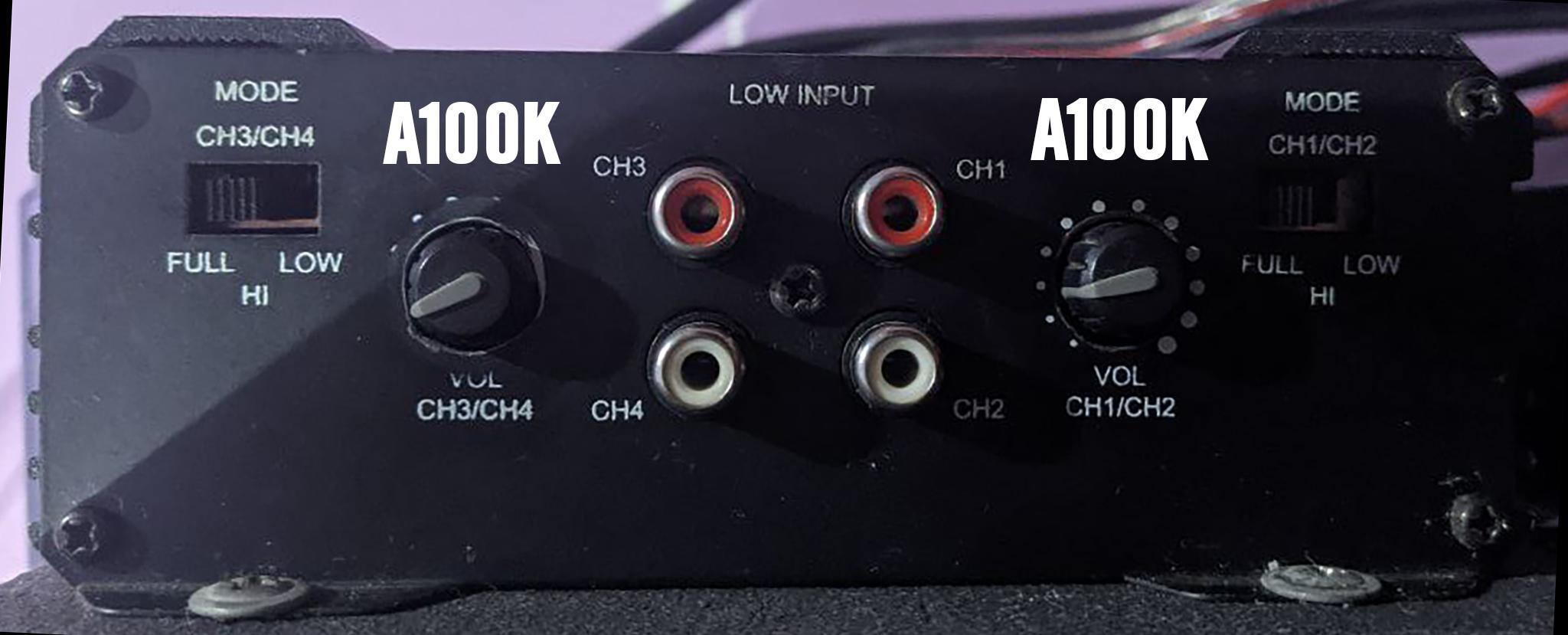

Eu peguei esta mesa de som para trocar os potenciômetros e me deparei com a seguinte situação: 1 - Na mesa de som onde separei por um retângulo com as partições 1/2/3/4 onde tem os knobs deslizantes amarelos, todos os potenciômetros são lineares (B) e são da entrada de microfone. 2 - Do lado onde tem o knob vermelho e branco são potenciômetros Logaritmos (A100K) que são do volume da saída para o amplificador e logo em cima os 3 potenciômetros que são de saída Left / Right e dos headphones são lineares (B10K). 3 - Na imagem 4 onde tem uma foto de um módulo automotivo os potenciômetros de volume são logaritmos ambos A100K. Pesquisando na internet https://www.luthieriabrasil.com.br/eletronica/potenciometros/potenciometro-alpha-eixo-longobase-pequena-para-guitarrabaixo-a500k-volume#:~:text=Os potenciômetros logaritmicos (A) fornecem,para a saída do instrumento. Sobre potenciômetros: Os potenciômetros logarítmicos (A) fornecem uma variação (de tom ou volume) inicial muito mais abrupta que os potenciômetros lineares (B) . Assim, quando você abre um pouco o potenciômetro, praticamente todo o volume (ou variação de tonalidade) já é despejado para a saída do instrumento. Já os pots lineares (B) oferecem (na forma audível) uma transição mais suave, ou seja, ao abrirmos o pot gradativamente, percebemos que o som também se altera na mesma proporção. Em resumo: Letra A – Logarítmico: É o potenciômetro que fecha praticamente todo o som logo no começo do curso do knob. Normalmente é utilizado no Volume e muitos guitarristas gostam pelo efeito que proporciona no timbre quando usado na distorção. Quando diminuímos o volume, a distorção diminui e o timbre vai ficando mais “limpo”, ou melhor, com menos distorção. Letra B – Linear: É o potenciômetro que fecha o som mais lentamente. Quando você gira o knob até a metade do seu curso, ele fechará metade do som. Normalmente é utilizado como função “Tone”. Por que os potenciômetros deslizantes amarelos são B e não A? já que o ideal para o volume é A? IMAGEM 1 IMAGEM 2 IMAGEM 3 IMAGEM 4

Alguém tem algum esquema elétrico de fonte chaveada simetrica de 70 +70V por 30A ou tensão aproximada?

Entendi, vou ver uma maneira de descobrir a potência do transformador, já que eu não tenho um alicate amperímetro e depois que descobrir, vou procurar outro projeto. Obrigado pessoal.

só que o meu problema não é com o meu som automotivo e sim com a montagem de um amplificador classe AB onde o transformador que eu tenho não tem corrente o suficiente para alimentar a placa. O meu som automotivo está 100% ok, pois eu tenho uma fonte de 50 Amperes para o módulo de 500 RMS e o som não distorce.

Eu já tenho um sistema automotivo de 500 RMS com uma fonte automotiva de 50 amperes que eu mesmo montei, até as caixas de som eu que construí, agora eu só quero montar um projeto novo para utilizar este transformador numa caixa com um alto-falante, por isso pensei que se fizesse um banco de capacitores maior aumentaria a corrente ao ponto de não deixar o som falhar. HISTÓRIA: Quando comecei a montar o meu projeto automotivo, comprei primeiro o modulo de 500W RMS e depois fui juntando os alto-falantes, caixa e no começo foi uma fonte chaveada colmeia de 10Amperes, quando eu aumentava o volume o som distorcia e falhava muito, depois de um tempo, comprei uma fonte automotiva de 50A e agora com o volume no talo o som estremece a casa inteira por que tem mais corrente no circuito. Esta é a minha dúvida. pois com se tiver muita capacitância o trafo carrega os capacitores e na hora do porradão os capacitores descarregam e mantém o som ligado, na teoria é uma coisa, mas na pratica é outra. Assim que eu achar, posto o vídeo para dar uma ideia melhor da minha dúvida, pois se der certo, dá para dobrar a tensão e corrente com capacitores.

Desculpem pessoal, estava consertando uns eletrônicos aqui, fiquei sem mexer no note. CARAMBA!!!, a conversa rendeu bastante, eu escuto música Eletrônica, Rock, Hip-Hop das antigas.

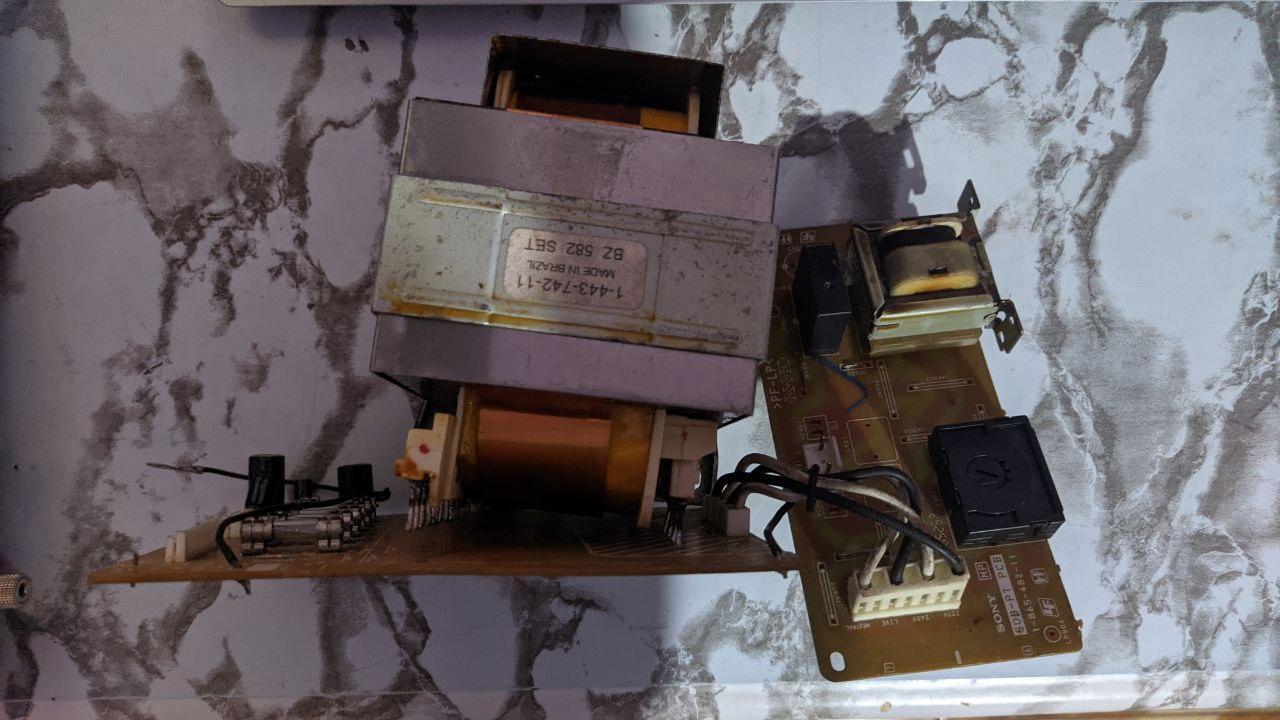

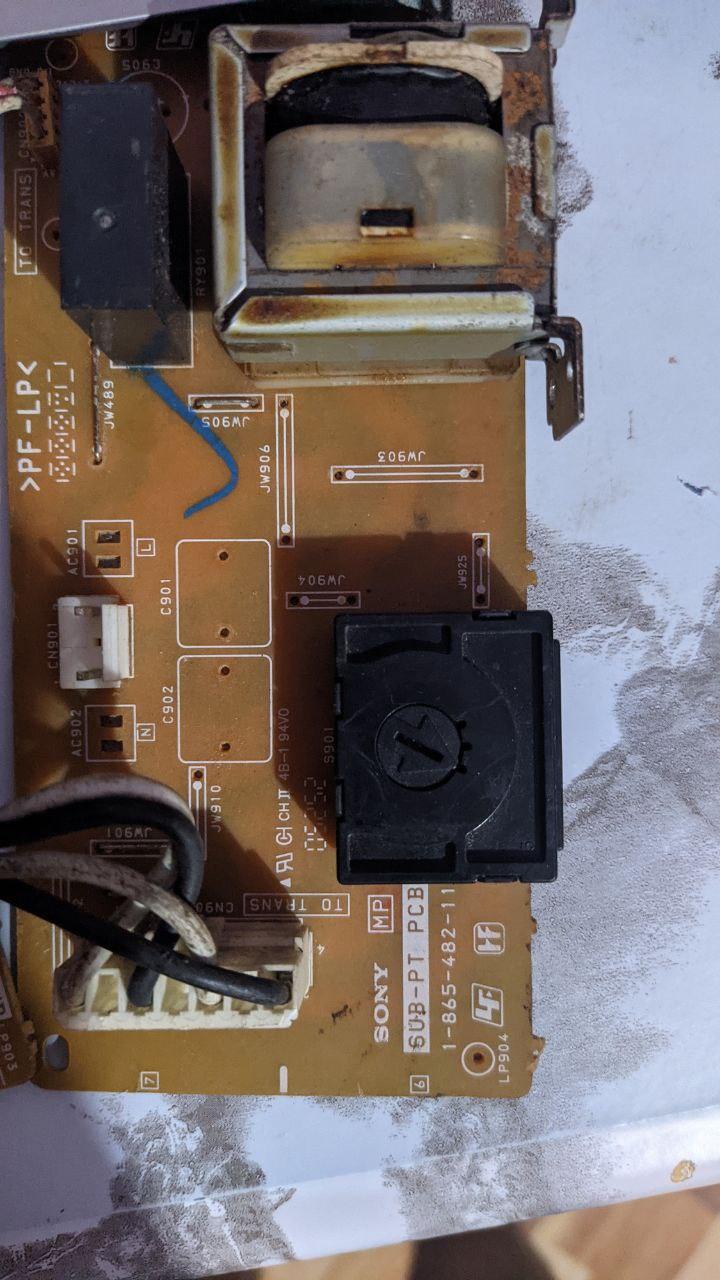

o trafo que eu iria usar é o da segunda imagem que está com a etiqueta de papel e que está junto com os fusíveis, ele fornece varias tensões inclusive de 48 + 48v, 2v de diferença, mas eu não sei sobre a corrente dele o quanto ele fornece, por isso a duvida de usar vários capacitores para suprir a corrente. A primeira imagem só postei porque tem o número do modelo.

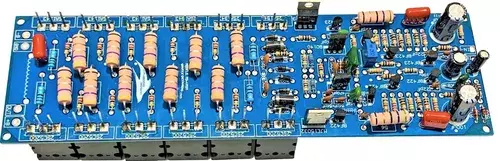

Olá galerinha do C.H, estou querendo montar um amplificador de 1200W RMS deste modelo aqui, e para isso teria preciso de uma fonte simétrica 50 + 50 V com corrente de no mínimo 30 amperes. Tenho uma fonte que era de um rádio mini system da Sony, mas não acho que tenha os 30 Amperes, se eu usar muitos capacitores será que aumentaria a corrente? Este é o transformador

Entendi, entendi, sanou as minhas dúvidas.. Muito obrigado a todos que me ajudaram até aqui. Agora só falta ver na pratica quanto tempo a bateria vai durar, pois se com 12h não sumiu nenhum ponto da bateria, então vai durar mais de 24 ligado direto e para para fazer este teste vai demorar dias até eu concluir o teste, mas o resultado já está mais que satisfatório.

É só as teclas ou os comandos estão invertidos?
