Estou com uma Toshiba aqui de Chassi U15 cujo não sei o modelo, pois arrancaram a etiqueta.
O problema dela é o LED ligava e desarmava a Tv (Proteção).
Eu a abri e fui cego no Bu808DFX, que ao tira-lo do local, no mesmo instante o curto acabou e a placa ligou normalmente, mas só placa, o Tubo não acendeu, nem a chupeta fez barulho de alta. Mas até aí ok pois estava sem o Bu808dfx.
Fui atras de outro BU808DFX e nada de encontrar, então me indicaram o 2520DX, até aí Ok, comprei R$ 20,00. Coloquei e nada. Também troquei o Capacitor de Largura de ( 6n5 / 3,5 / 1k6) por um de ( 9n5 / 3,5 / 1k6 ), pois o que estava antes estava aberto. Até aí ok.
Mas reparei que não tenho as tenções necessárias na placa.
- FOCO = 0V
- FILAMENTO = 0V
- VERTICAL = 0V
- SCREEN = 0V
Já a fonte parece estar normal e os 120v chega certinho no pino 2 do Flyback e também é repassada do Flyback para o coletor do Saída Horizontal.
- Capacitor da fonte primária 160v ok
- Capacitor da fonte secundária 120v ok
Pino 1,2 e 3 do Flyback marca 120v em cada um. Essa mesma tensão 120v também consta lá na ilha do coletor do Transisto Horizontal. Creio que até aí ok e está certo.

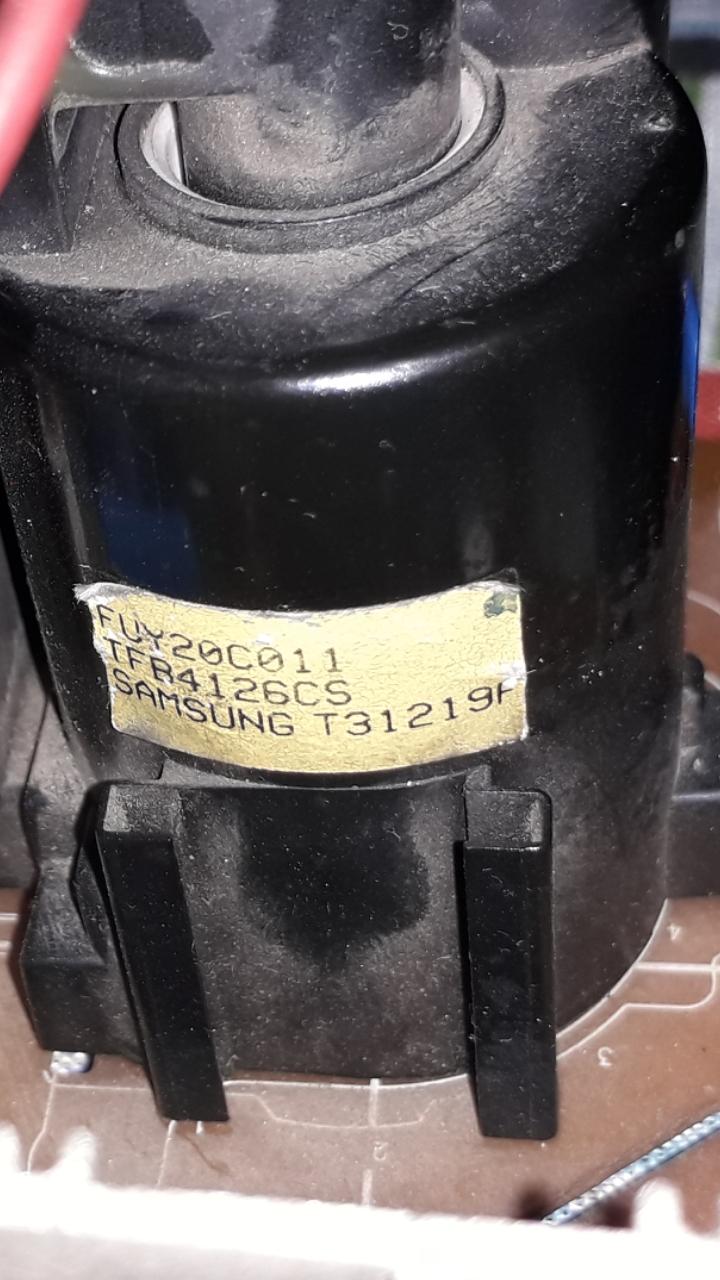

Mas aí é que vem o problema. Na placa RGB não chega os 5v AC e muito menos a tensão do Foco e do Screen. Tá tudo zerado. Nem na placa principal eu acho essas voltagens. Já a tensão do RGB está normal, 120v DC em cada um certinho, tanto no (R) quanto no (G) e no (B). Será que o Flyback está ruim? Pois nem a alta de MAT eu encontro nem ouço nada da chupeta roncar alta. (Claro que não tentei medir pra não queimar meu Multitester), mas nenhum zumbido faz.
Resumo: As fonte primária e secundária aparentemente estão ok e alimentando o Flyback, mas as fontes de Foco, Screen, Filamento e a do Vertical não tem. Estou desconfiado que o Flyback faleceu rs. Porém me vem a dúvida...será que é eles mesmo ou será que ele não está sendo alimentado corretamente?
Quem puder me ajudar, fico muito grato.
Tenho 2 multímetros, um digital e um analógico.
Só estou aqui pois amo essas Tv de tubo. É meu passa tempo e não quero danifica-la retirando peças a toa.
Já medí o filamento do Tubo e deu continuidade normal, parte do Tubo tá tudo ok. Já até separei ele. Estou só com a placa na mesa.
Queria uma Dica de onde verificar, pois não quero ficar tirando peças a toa pra medir, pois pode avariar a placa. Alguma dica de onde verificar?
Vou comprar um capacímetro esses dias, gosto muito de eletrônica.
