Onde encontro a BIOS da placa-mãe OKI Brasil ST 4280?
oraculorafa respondeu ao tópico de Felipe Mathhew em Placas-mãe
Estão me pedindo ajuda em particular pelo tópico ser antigo, vou responder aqui pra ajudar a todos. Para quem não tem equipamento de solda, nem gravador de BIOS, é possível fazer a atualização da BIOS por dentro do Windows, mas é um procedimento arriscado, e caso dê errado, sua placa vai parar de funcionar, e você vai precisar pagar pra alguém que faça a solda e regravação. Atualização BIOS usando FPT (para arquivos com tamanho parcial) * NÃO faça o procedimento sem um nobreak para caso de oscilação de energia * NÃO usar AFU com parâmetros "Recovery" nem "Capsule". Aliás, AfuDos e AfuWin não são os recomendados para isso. * NÃO gravar arquivos do tamanho do chip inteiro (4 MB, 8MB ou 16MB por exemplo), gravar somente imagens parciais (2.5MB, 6MB ou 12MB por exemplo). Se tiver um arquivo inteiro e quiser transformar em parcial, abrir no UefiTool, selecionar somente "BIOS Region", ir no menu "Action > Region > Extract as is", e usar esse arquivo parcial extraído pra gravar no FPT. * DESATIVE / INTERROMPA totalmente o Windows Update. * VERIFIQUE no programa Crystal Disk se o seu disco está "Saudável", não pode estar em "Alerta", que aí ele já começou a corromper arquivos Pode baixar o ME System Tools daqui: https://www.alisaler.com/category/programas/intel-me-system-tools/ Pode baixar o Uefitool daqui: https://www.majorgeeks.com/files/details/uefitool.html 1 - Antes, remova todas as senhas da BIOS, desative o Secure Boot, desative TPM e criptografia BitLocker. Se a placa tiver um jumper "ME_UNLOCK", coloque o jumper neste lugar. 2 - Instale os drivers do Chipset / Intel ME, abra o programa HWInfo64, identifique a versão do ME FW. Procure o ME System Tools na versão exata do seu ME, descompacte somente a versão que precisa. Vai ter o "Flash Programming Tool", USE A VERSÃO PARA WIN32, E NÃO USE A VERSÃO WIN64. 3 - Pesquise no Menu Iniciar "cmd", abra o local do arquivo, copie o CMD.exe, cole o CMD.exe (não atalho) dentro da pasta Win32 do FPT, abra como administrador. 4 - Faça o backup da BIOS digitando o seguinte comando no CMD: FPTw.exe -BIOS -d biosreg.bin 5 - (opcional) Caso você tenha o AMIBCP 3.46, 4.55 e também 5.XX, tente abrir o backup biosreg.bin dentro de alguma das versões do AMIBCP. Atenção, o arquivo provavelmente só vai abrir na versão certa do seu Aptio. Aptio IV é para AMIBCP 4. Aptio V é para AMIBCP 5. 6 - Caso consiga sem erros, pegue o arquivo que você quer gravar (lembre-se, parcial, tamanho 2,5MB ou 6 MB), renomeie para update.bin e digite este comando no CMD: FPTw.exe -BIOS -f update.bin 7 - Após ver a mensagem de sucesso, desligue a placa-mãe. Se estiver com pilha, tire, faça o Clear CMOS, desligue a fonte, devolva a pilha, e tente ligar a placa-mãe. Esse manual serve para "converter" placas mãe "brasileiras" (Positivo, Megaware, PC-Ware, Daten, etc) nas suas versões originais estrangeiras (ECS, Gigabyte, Foxconn, etc), desde que identifique o modelo exatamente igual, use o arquivo parcial como descrito, e mantenha a mesma versão de ME. Cuidado, se o fabricante disponibilizou uma atualização de ME, primeiro mude a marca da placa usando o ME antigo, e só depois atualize o ME. -
Aoc l19w831 configuração tela cheia hdmi
oraculorafa respondeu ao tópico de GCSortes em Monitores de vídeo
@Victor Pontes123 como mencionei na primeira mensagem, o menu só aparece quando está no HDMI. -
Aoc l19w831 configuração tela cheia hdmi
oraculorafa respondeu ao tópico de GCSortes em Monitores de vídeo
Desculpe subir um tópico velho, mas tenho informações relevantes pra acrescentar: - Se você, como eu, não tem o controle remoto, então existe um menu "Config Avançadas" que aparentemente só abre quando você está no HDMI. Eu também fiz reset em todos os menus, talvez isso tenha ajudado o menu aparecer. Neste menu "Avançado" você pode escolher a configuração "Wide". - Além da resolução 1440x900, outra resolução que funciona bem no wide HDMI é 1280x1024, apesar da proporção ser diferente. Testei, ficou perfeita. E acima de tudo, muito obrigado ao genial criador do tópico! -
Onde encontro a BIOS da placa-mãe OKI Brasil ST 4280?
oraculorafa respondeu ao tópico de Felipe Mathhew em Placas-mãe
Atualização: funcionou! -
Onde encontro a BIOS da placa-mãe OKI Brasil ST 4280?
oraculorafa respondeu ao tópico de Felipe Mathhew em Placas-mãe
Primeiramente desculpe por desenterrar um tópico velho, mas eu tinha a mesma dúvida, e agora consegui resolver. Postando pra ajudar outras pessoas que futuramente tenham essa dúvida. Após bastante pesquisa, descobri: a placa originalmente era uma Gigabyte H110M-S2PV (existem variações DDR3 e DDR4). A BIOS da Gigabyte provavelmente vai funcionar nessa placa, mas se a sua estiver funcionando, faça um backup completo (8 MegaBytes) do chip antes, e verifique a integridade do backup. Se você tiver equipamento de solda, e chip de BIOS reserva, eu recomendo preservar o chip original intacto, grave a BIOS da Gigabyte em um chip reserva, e caso dê errado, volte pra BIOS OKI. Eu tenho uma placa dessas que não está funcionando, não tenho nada a perder. A minha é DDR3. Vou gravar a BIOS da Gigabyte e depois aviso aqui se der certo. Se funcionar pra vcs, deem joinha. -
Olá. Um técnico me entregou este notebook que parou de ligar após tentativa de conserto de dobradiça quebrada. O técnico anterior não usou luvas, suspeito de dano por estática. Baixei o boardview (encontrei fácil) e estou me guiando por ele. Encontrei tensão standby somente +6v no componente PUB1. Usei a fonte de bancada para injetar +3v na bobina PL302 que é de 3v, e começou a dar um consumo de 1A. Passados uns 3 minutos nada esquentou, e essa linha ficou em curto, o consumo foi pro limite, eu tinha deixado 1,5A como limite. Nenhum dano visual nos componentes, nem cheiro de queimado, nem barulho. Agora a placa continua sem as tensões standby, mas apareceu um curto nas linhas +3VALWP, LX_3V, +3VS_OUT, +3VALW_PRIM (ligada em resistores ligados ao processador), e se eu medir com o multímetro nos pinos positivo e gnd, os seguintes componentes acusam curto: PU301, a fileira de capacitores PC308 até PC312, CQ9, UQ2, PU1801, por enquanto encontrei esses, mas nenhum deles esquenta ao injetar com a fonte de bancada. Alguma ideia?
-
Olá. Estou com a placa-mãe mencionada, injetando tensões no ATX 24 pinos usando a fonte de bancada todos os consumos estão normais. Também injetei nas tensões secundárias, como 3,3VSB, 1.05V, consumo normal. O regulador de tensão 3,3VSB é um RC1117 ajustável, 1A. Troquei por um GS1085LX também ajustável, 3A, mas permanece o mesmo sintoma. A tensão de saída está correta em ambos, 3,3VSB. Agora a "mágica": se eu remover o regulador, injetar 3,3VSB usando fonte de bancada, a placa-mãe liga, funciona perfeitamente. Ou mesmo com o regulador no lugar, injetar com o auxílio da fonte de bancada, também funciona. Não quero fazer gambiarra de reduzir 5VSB para 3,3VSB usando resistores, mas acredito que funcionaria também. A BIOS só tem 3v após ligar a placa, não é 3,3VSB. MAS se eu juntar a alimentação da BIOS no 3,3VSB, aí começa a esquentar o chipset, o regulador, e também um outro regulador de 1V. Mas a placa não liga assim. Alguma dica?
-
Olá. Cliente trouxe notebook e não funcionava botão power embutido no teclado. Primeiramente tentei jumpear trilhas 27 e 28 na placa, não ligou. Analisei a placa, regravei BIOS, até que encontrei outro teclado USADO compatível, coloquei, e ligou. Este teclado usado não fechava curto nas trilhas 27 e 28 ao apertar o power, apenas diminuía a resistência pra uns 150 ohms. Consegui outros teclados USADOS e alguns funcionaram o power, na mesma condição de ohms. Deixei por uns 3 dias testando, teclado USADO funcionando perfeito. Devolvi pra cliente, depois de uns 2 dias todas as teclas param de funcionar, exceto o power, estava ligando e desligando normalmente. Será que tem algo na placa dela que possa estar estragando os teclados? Ou eu dei sorte de pegar um usado que estava suspeito? EDIT: está funcionando agora normal com outro teclado USADO. Não tenho teclado novo pra trocar aqui. SuperIO da placa não tem oxidação, nenhuma marca, nenhum dano visível na placa.
-
Placa Desktop Asus M4A88TD-M Não liga
oraculorafa postou um tópico em Computador não liga ou não dá vídeo
Olá pessoal. Estou com essa placa-mãe desktop sem nenhum componente que aparente estar danificado. Ela está sem nenhum periférico conectado, e nada acontece quando faço o contato do botão Power SW direto na placa. - Ela acende o LED quando liga a fonte. - Já limpei com álcool isopropílico. - Já limpei a CMOS. - CLRTC está na posição normal. - Tem soquete AM3 e está com um processador Sempron testado em outra placa. - Fonte de alimentação 450W testada em outras placas. - Está com speaker e não faz nenhum bip. Os capacitores solid-state marcados de amarelo na foto estão esquentando bastante quando a placa está ligada na energia, vou remover eles pra teste. Além disso, alguma outra dica? Obrigado desde já -
Lenovo IdeaPad Flex 14 - Placa DA0ST6MB6E0 - Componentes danificados, não liga
oraculorafa respondeu ao tópico de oraculorafa em Notebooks
O usuário entendeu e aceitou comprar uma placa nova. Chegou, foi substituída e o notebook foi entregue. De qualquer forma, agradeço, dei joinha nos comentários, essa experiência me agregou novos conhecimentos. -
Lenovo IdeaPad Flex 14 - Placa DA0ST6MB6E0 - Componentes danificados, não liga
oraculorafa respondeu ao tópico de oraculorafa em Notebooks
@Reset2020 A trilha descolou da placa (levantei um pouco pra mostrar na foto) e a base do mosfet não desgrudou, aquele quadrado preto é a base do mosfet, com resíduos do plástico derretido, por isso a cor preta. O resto saiu sem muita dificuldade. Só placa nova? Ou teria jeito de arrancar toda essa trilha danificada e improvisar algo? -
Lenovo IdeaPad Flex 14 - Placa DA0ST6MB6E0 - Componentes danificados, não liga
oraculorafa respondeu ao tópico de oraculorafa em Notebooks

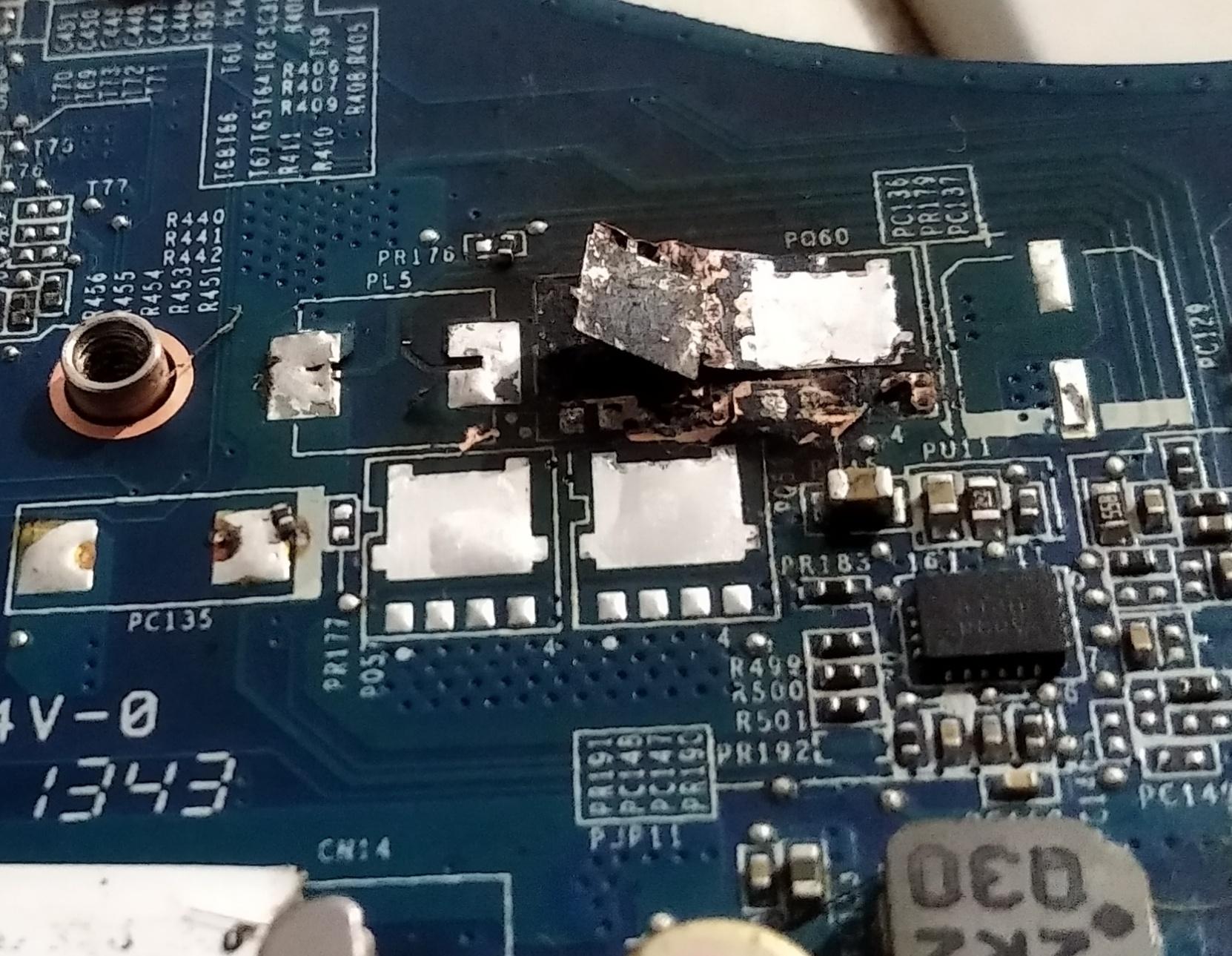

@Reset2020 usei a estação de retrabalho e removi com sucesso 3 componentes e o capacitor, como na foto. Mas aparentemente um desses componentes não desgrudou (aquele que estava mais derretido antes), parece que arrancou a trilha junto. Aquele preto é o metal do componente mesmo, não saiu. Tem como resolver? -
Lenovo IdeaPad Flex 14 - Placa DA0ST6MB6E0 - Componentes danificados, não liga
oraculorafa respondeu ao tópico de oraculorafa em Notebooks
@Reset2020 Obrigado. E saberia dizer quais componentes na placa podem ter causado isso? O próprio PU11? Pra não acontecer o mesmo depois que eu colocar os mosfet novos. Tenho pouca experiência com esquemas elétricos. -

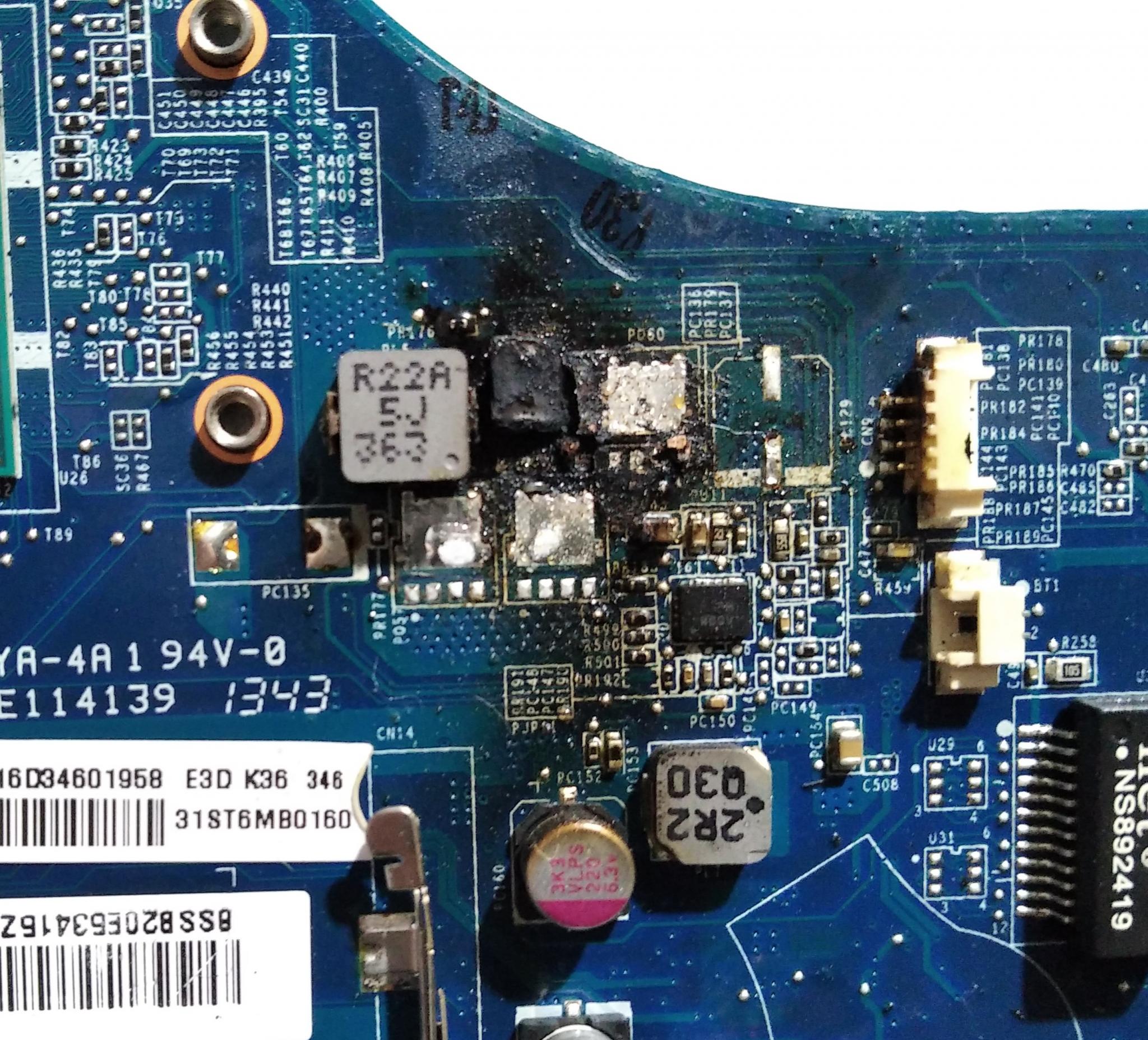

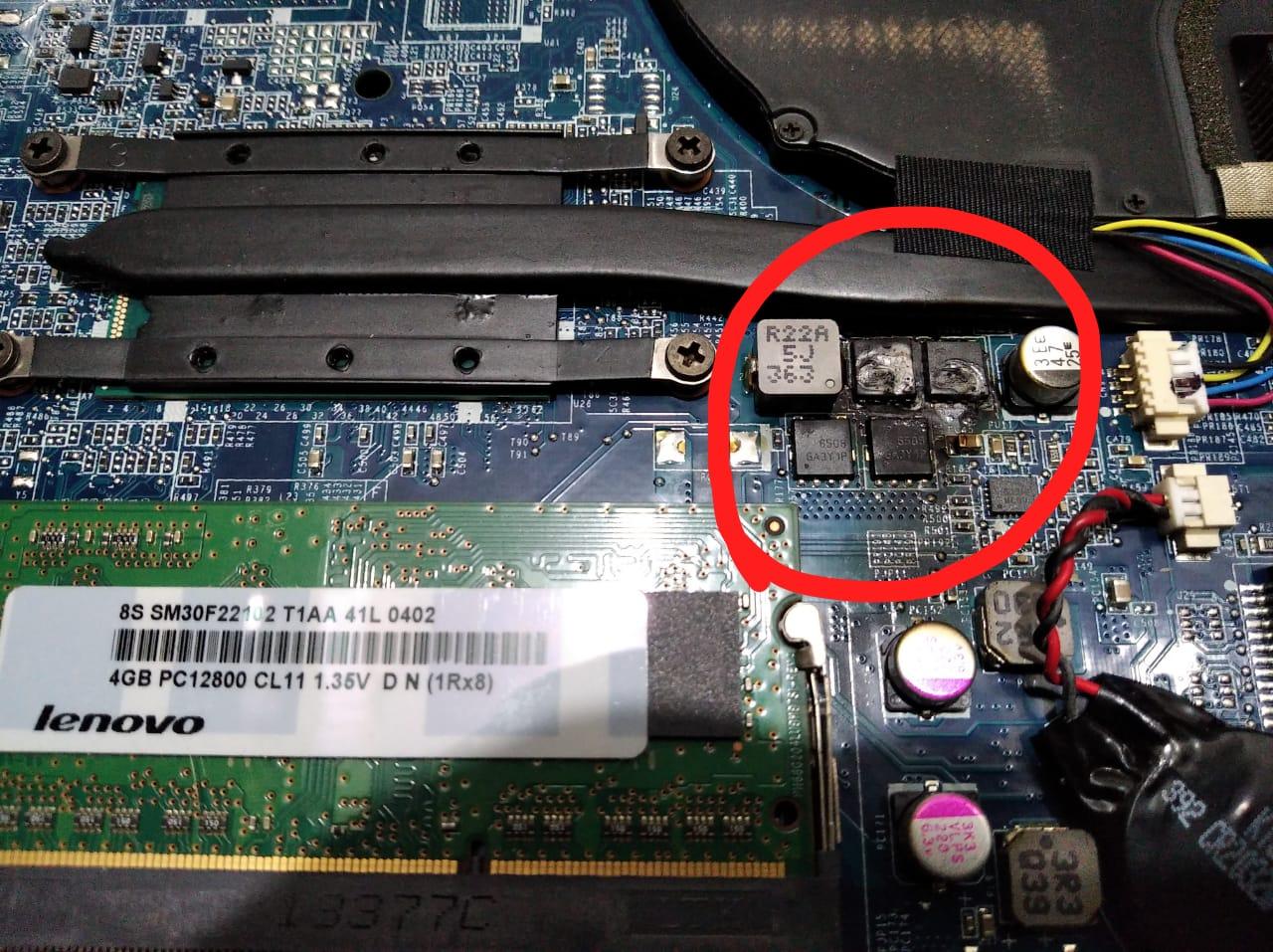

Olá pessoal. Uma amiga me entregou este notebook dizendo que não estava ligando. Testei o carregador com multímetro, tensão normal. Ao abrir, encontrei componentes danificados como na foto. Eu até tenho o esquema elétrico dele (no anexo), mas não sei identificar quais são os componentes a trocar, porque estão derretidos. Alguém sabe identificar? Os dois chips abaixo que não derreteram tem escrito: "6508 | GA3Y1P" ambos. Procurei isso no esquema e não achei. Obrigado desde já Lenovo FLEX14 FLEX15 Quanta ST6 DA0ST6MB6E0.pdf
-
Conector de energia de 4 pinos da placa do PS4 arrancado.
oraculorafa respondeu ao tópico de M.Gomes em Consoles (videogames)
@M.Gomes você é novo no fórum, assim como eu, então não sei qual sua experiência com solda, desculpe se eu estiver falando o óbvio. São 4 pinos, certo? Antes descubra qual o lado certo de posicionar o plug, olhando fotos de outras placas por exemplo. E como são pontos de solda bem pequenos, é preciso ter muito cuidado pra não usar solda em excesso, que pode causar curto com algo que estiver próximo. Se você não tiver experiência em solda, recomendo primeiro praticar a solda em placas velhas e baratas. Um erro numa placa dessas pode custar caro. -

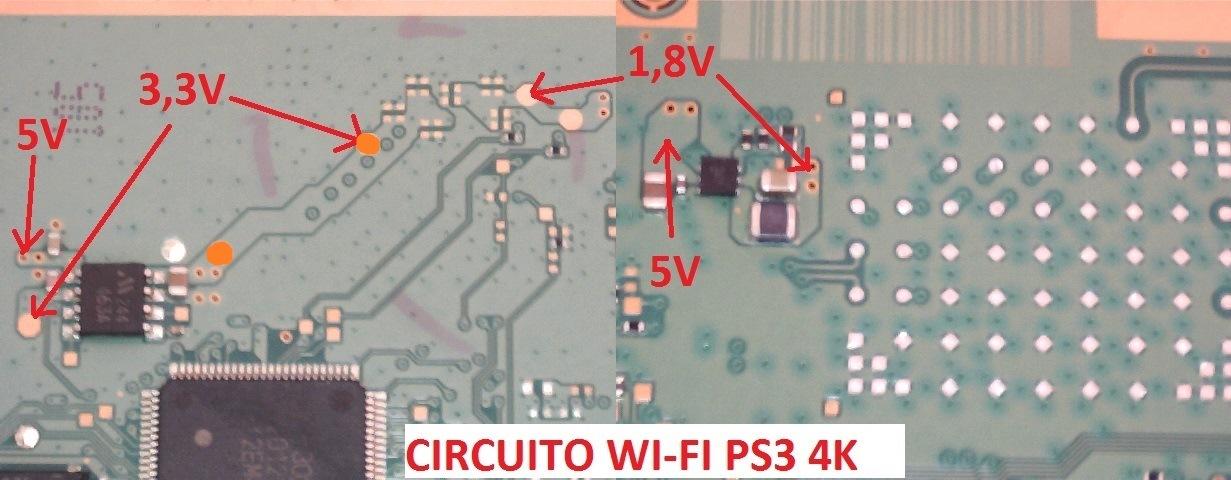

PS3 Super Slim 4211A Blackout - Circuito WiFi já testado, medição normal
oraculorafa respondeu ao tópico de oraculorafa em Consoles (videogames)
@BCP primeiramente agradeço. Nos pontos 3 e 4 do histórico do aparelho, que citei, é provável que o dissipador da GPU estivesse mal encaixado. O videogame ligava, mostrava temperatura de 50° na CPU (normal) e uns 80° na GPU. Pra tentar resolver isso, eu encaixei novamente algumas vezes, continuou igual. Mas perceba que demorava uns 2 minutos pra desligar por superaquecimento da GPU. Agora ele desliga em 1 segundo, não creio que seja tempo suficiente pra esquentar demais. Como é apenas 1 segundo, farei o teste de ligar sem dissipador, pra ver se ele esquenta durante esse 1 segundo. Mas a minha maior suspeita é que possa ter causado algo por eu ter usado limpa contato MP80 e álcool isopropílico debaixo da GPU, na região do BGA. Ou talvez a placa pode ter sofrido algum impacto ou curto, preciso saber quais componentes da placa eu devo testar com multímetro. -
Olá galera, agradeço a oportunidade de participar da comunidade. Sou novato por aqui, mas já trabalho consertando eletrônicos há cerca de 7 anos, comecei trocando componentes "off-board" e mexendo em programas, mas como hoje tem a tendência de integrar tudo na placa, preciso me aprofundar em circuitos e componentes soldados, espero poder contar com a ajuda de vocês. Vamos então ao que interessa: Estou com um PS3 Super Slim CECH 4211A que liga, fica com a luz verde por 1 segundo, e desliga inclusive apagando a luz vermelha do standby. (pelo que vi, é o blackout) O histórico resumido do aparelho: 1 - O PS3 estava com o sistema original, rodando jogos de mídia física. Eu instalei com sucesso o HEN (Homebrew Enabler) pra ele, funcionou. (só mexi no software) 2 - A carcaça não era aberta nem limpa há vários anos, cliente pediu limpeza e troca de pasta térmica. Carcaça limpa, placa-mãe limpa com álcool isopropílico e limpa-contato, toda a pasta térmica removida, nova pasta térmica aplicada sem excesso. 3 - Como estava rodando HEN, ele mostra as temperaturas internas nos programas que instalei. Após remontagem, mostrava CPU na faixa de 50°, GPU na faixa de 80°, e aparentemente desligava sozinho por superaquecimento, após uns 2 minutos. 4 - Desmontei e remontei algumas vezes, sem sucesso. Nesse modelo, a superfície de dissipação de calor da GPU é bem pequena, não é o mesmo encaixe parafusado da CPU, e talvez precise de um thermal pad, vou testar futuramente. Creio que eu também passei álcool isopropílico e limpa contato debaixo da GPU, pensando que poderia ter algo causando curto lá. 5 - Numa dessas remontagens, começou a desligar em cerca de 1 segundo. Seria possível ter danificado algum dos cabos flat que são sensíveis? Mal contato na conexão de algo como o leitor Blu-ray pode causar isso? Os produtos que passei debaixo da GPU talvez? Não tentei reflow nem nada de aquecimento. 6 - Comecei a fazer uns testes, suspeitando do circuito WiFi. Fiz os testes da imagem com multímetro, com a alimentação do cabo de 5v na placa, todas as medições foram normais. 7 - Eu não tenho um resistor de 1k pra testar os 12V da fonte. Tentei fazer ligação direta do 1º e do 3º fio de 5V que sai da fonte, como vi em um vídeo no YouTube, mas não deu medição. 8 - Fiz a adaptação para ligar o PS3 com uma fonte ATX de computador (de 500W), como vi em uns 2 vídeos do YouTube, mesmo resultado, desliga em 1 segundo. O que tentar a seguir? Quais outras medições eu posso fazer na placa? Desde já agradeço
