Marcos vinicius Ferreira

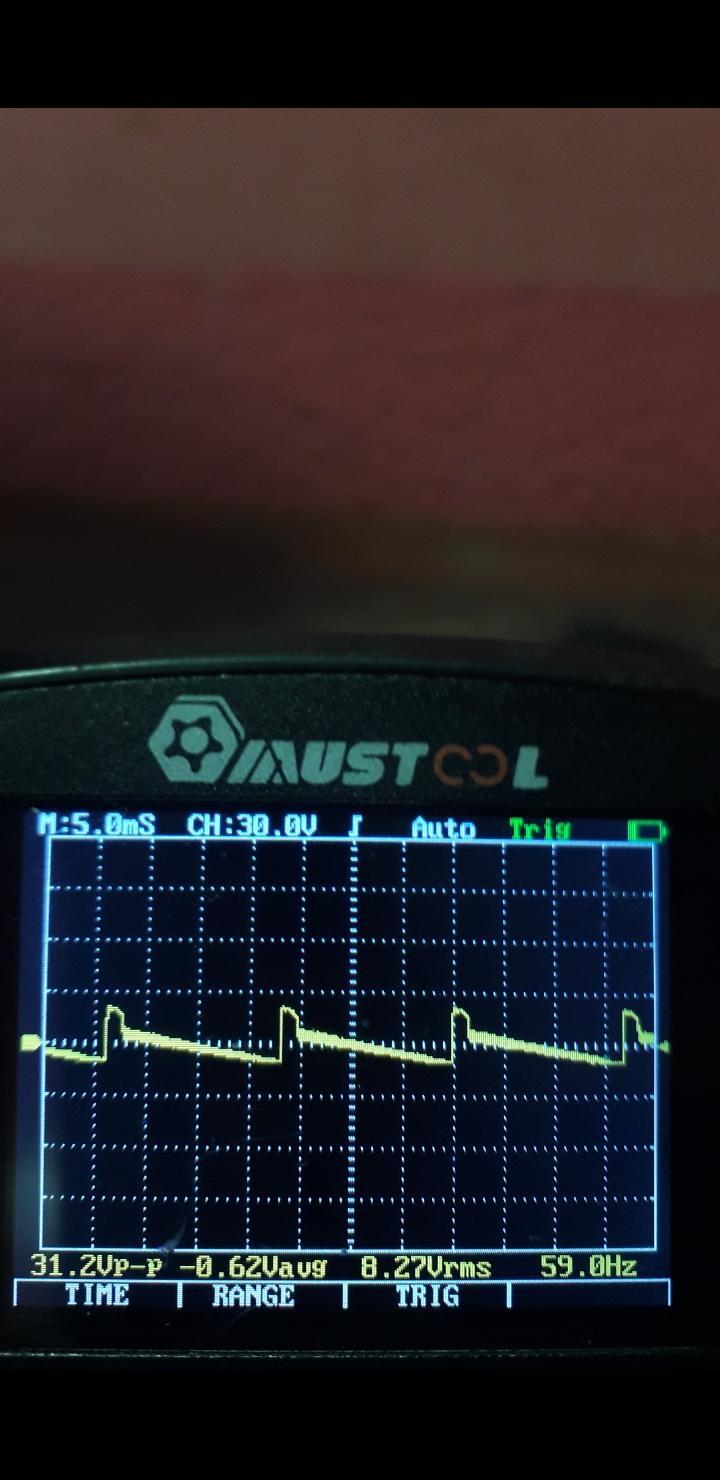

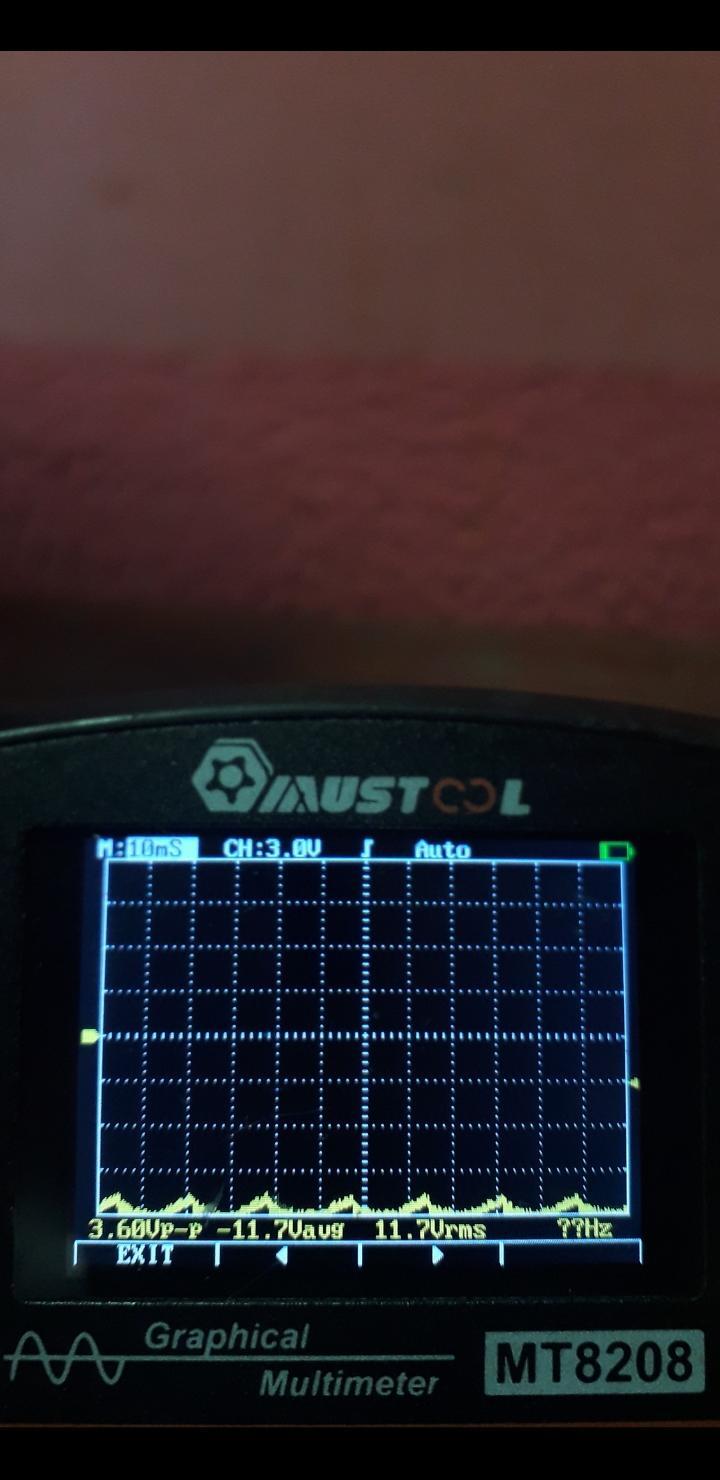

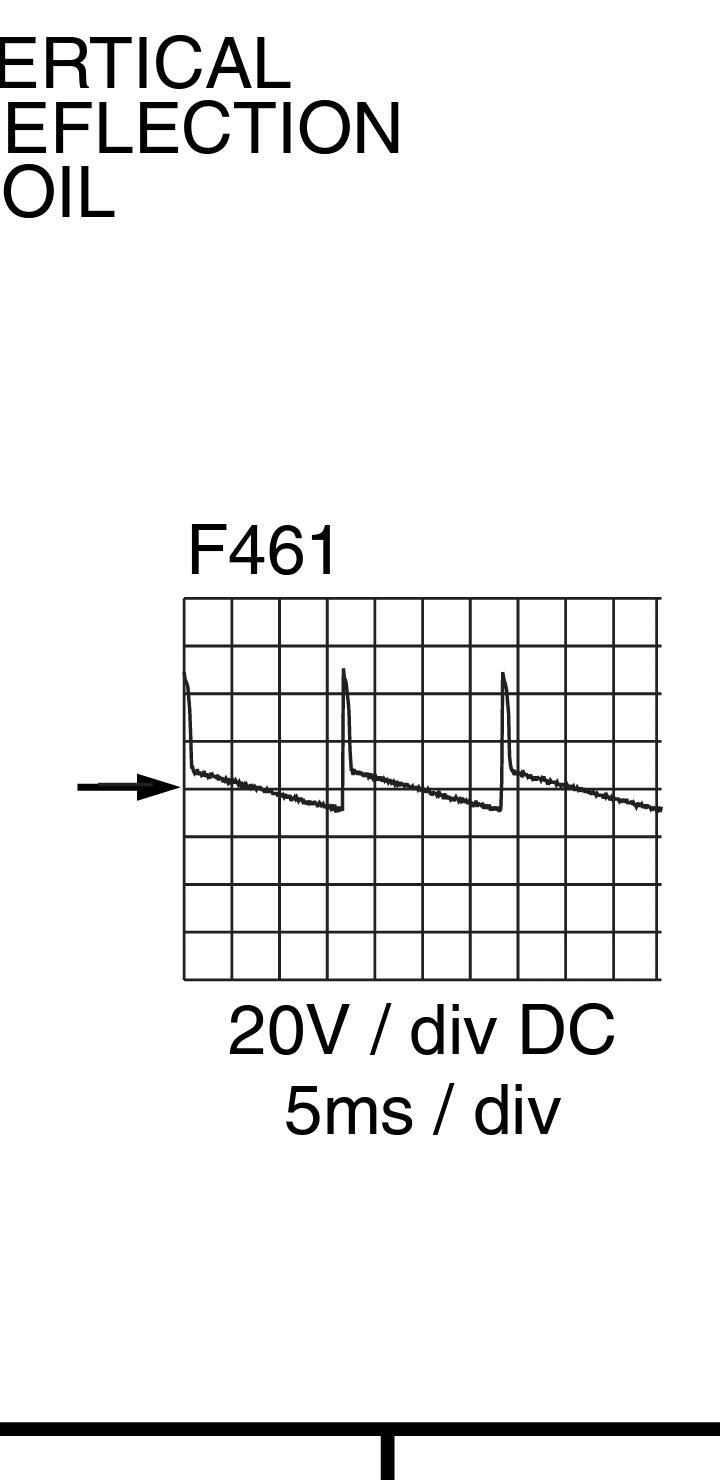

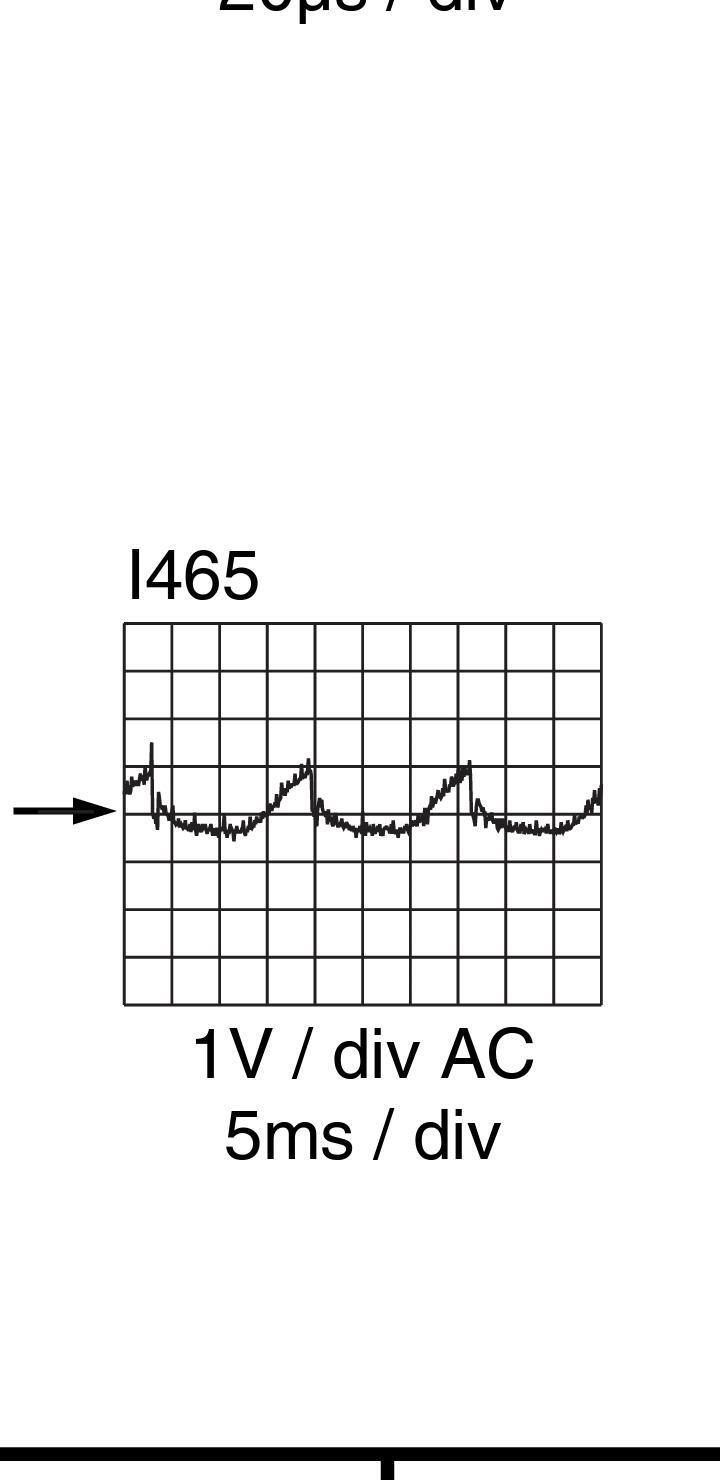

Sim, no AV estar do mesmo modo,os bds não estão aquecendo,no coletor do BD135 tem 13,5 e no coletor tem BD136 tem ‐12.9 verifiquei as tensões no par diferecial e estão quase igual ao esquema, já tinha trocado os resistores que estavam alterados eles são de 2r no esquema eles são de 1r. Os dois do filamento são de 2 x 4r7 em paralelo se não tô enganado. forma da onda na base do 7463, e a tv não desligou mais dei uma regulada no escrem Forma de onda no coletor do 7466 Forma de onda na entrada da bobina vertical

Hora bolas o tópico ainda não estar resolvido vou fazer o que o Luan vitrolas falou e digo o que deu

@Luan Victrolas. Fiz a troca dos componentes e voltou com o defeito anterior porém a imagem abriu mais porque aumentei o capacitor 2465 para 47uf seria bom aumentar mais? porque da última vez que fiz isto vertical queimou e eu tinha testado o capacitor capacitor que coloquei teria algo a ver com ESR do capacitor? Qual a margem de tolerância de um capacitor? A tv estar desligando com um 1 minuto, tem algum problema eu ter almentados os capacitores do +b tipo uma 200% a mais?

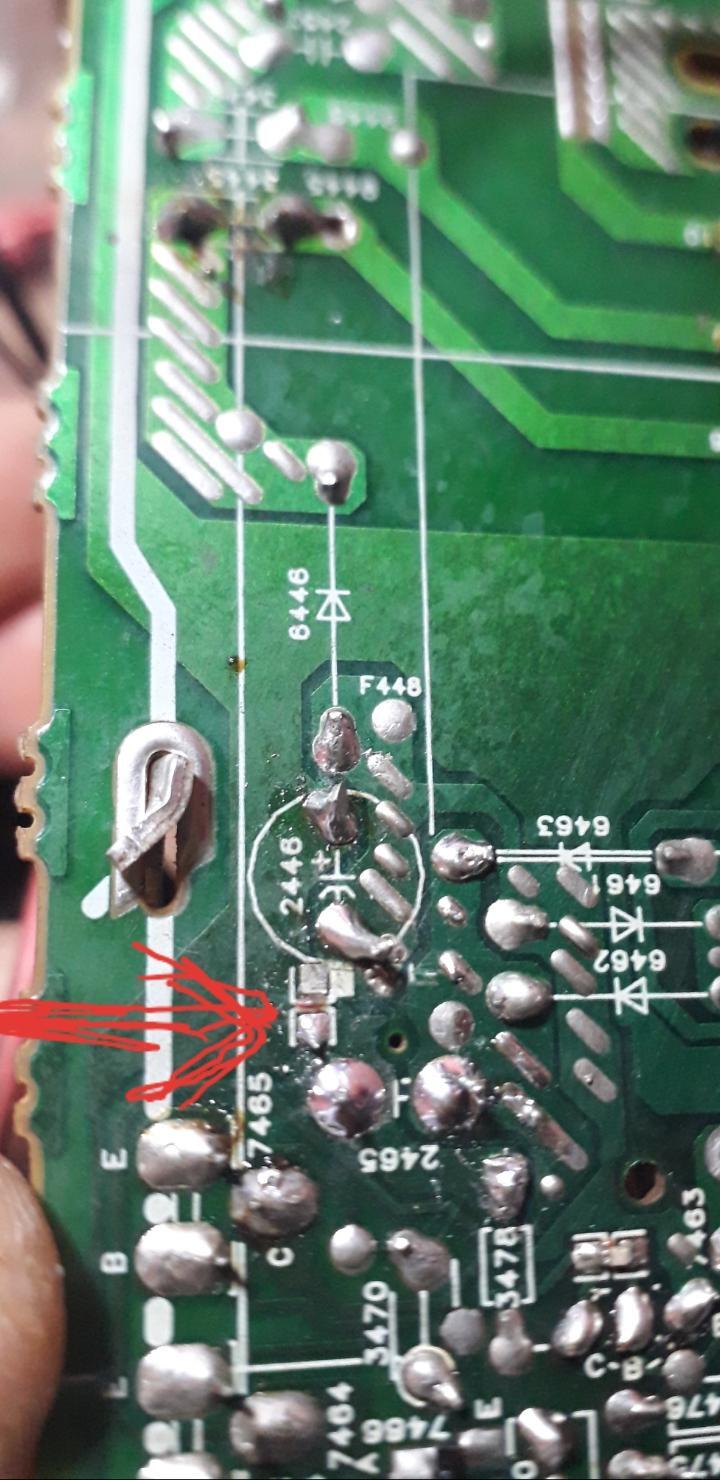

No esquema estar o bc847b e eu pesquisei o código de 1f no transistor e deu bc847b vou colocar o bc547 npn mesmo obedecendo as pinagens

Posso substituir o bc847b smd por um bc 547 normal tive olhando o datasheet aqui e são bem iguais, ou seria melhor colocar um bc847b smd original de sucata? Pois no momento não tenho a sucata aqui

Os resistores 3446, 3470 abriram e o 3443 estar dando 2.7 ohms e o 3444 estar em 2.7 ohms. É o 7466 entrou em curto total também como os BD, vou substituirmos e digo o que deu.

Tive olhando uma sucata aqui e não foi por falta do componente que falei acima que os BD queimaram entraram em curto seria por causa de ter colocado um capacitor muito maior de 100uf ? @Luan Victrolas. O que devo testar antes de colocar outros original no lugar deles?

Está placa do tv Samsung un40EH5300G não tem tensão nenhuma a placa e nova, do ML mas não funcionou, como faço para armar a fonte dela , não tem tensão de standy by e quando desconecto da principal na liga os Leds que estão bons, Aplaca fonte estar com defeito?

Eu aumentei os capacitores do +b É o 160v 10uf para 47 uf e a imagem abril porém com linhas ainda ai fui e alimentei para 100uf mas os bd entraram em curto Pelo visto ai tinha um capacitor ou resistor SMD que o sugado retirou O capacitor que tava almentando era o 2465

Pois é @Luan Victrolas. já tinha almentados os capacitores esse de 10uf por 160 tinha colocado 22uf esse já de 470euf do lado ja coloquei foi 1000uf e teste no capacimetro o c2460 e deu 68nf corretíssimo como escrito nele. Mas vou aumentar esse de 22uf para 47uf, verificar os capacitores do +b

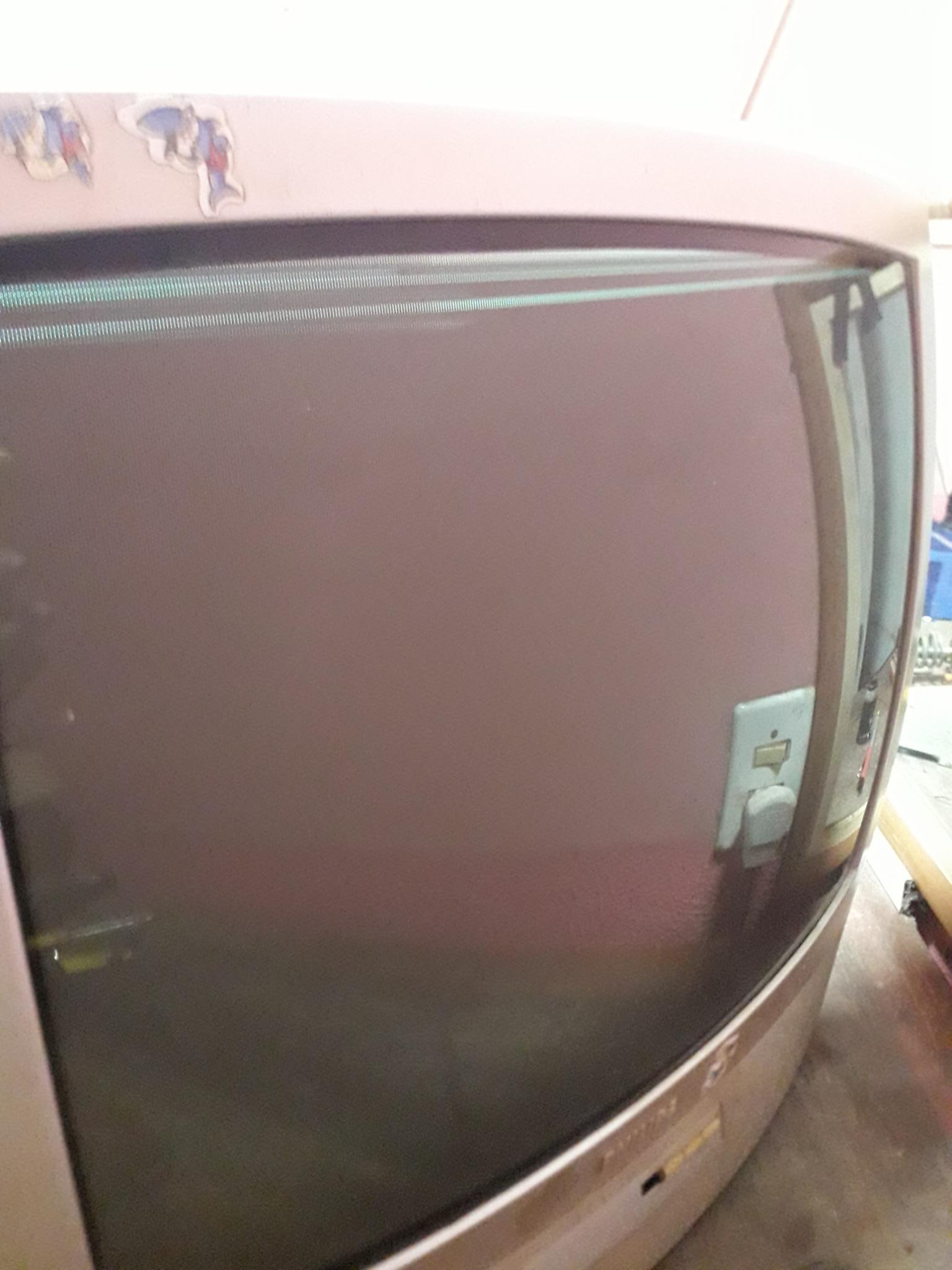

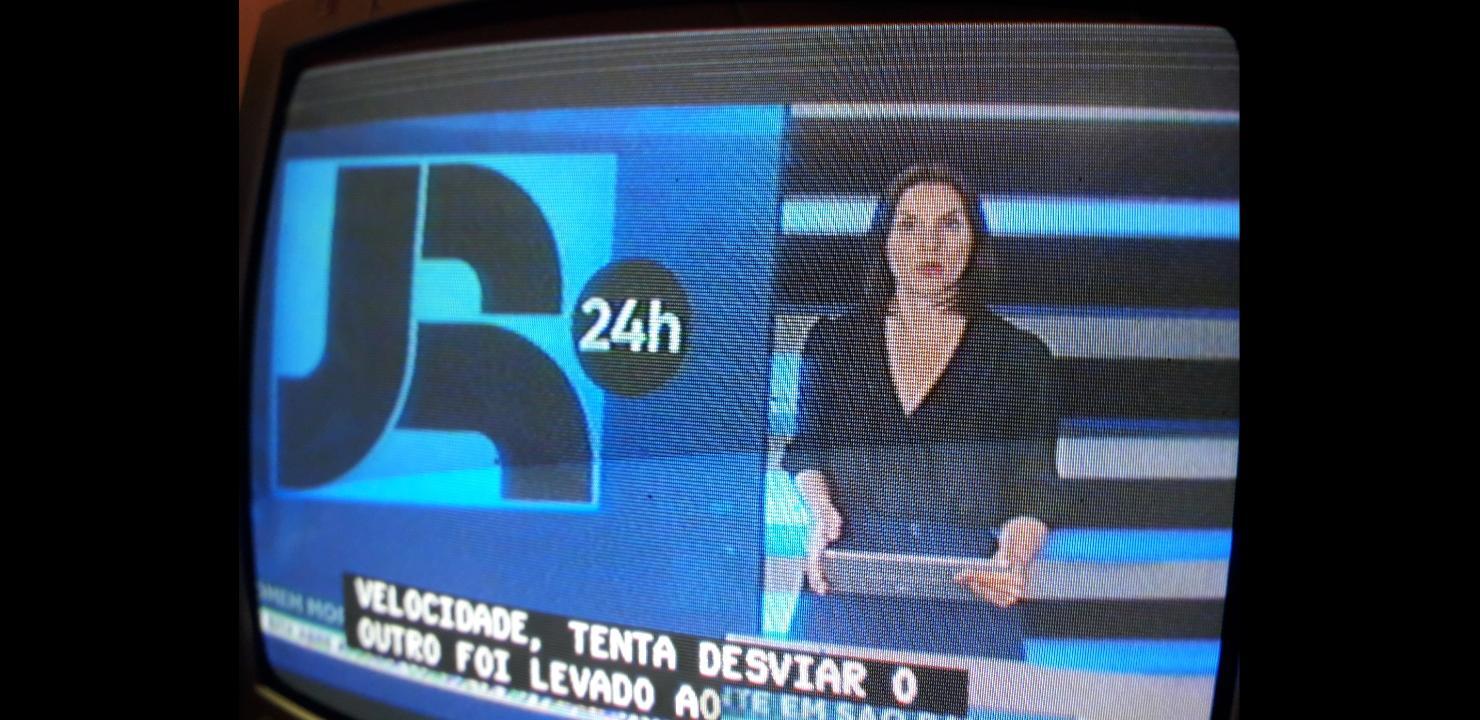

Estar tv chegou para min hoje , com vertical fechado em tipo arcos íris e tinha hora que ficava como se fosse aquele capacitor de 100uf por 35 com defeito com imagem riscada na parte de cima com isso troquei os eletrônicos do vertical aquredito que foi o de 10uf 160v, e de uma melhorada no defeito só que ficou assim Tem 17,6 volts no coletor do BD135 e ‐13 no BD136 É o tv não desliga Seria uma alimentação baixa do vertical? Isso danifica o tubo ?

Essa tela já era Tem um curto aí, talvez por isso quando conectada o outro flat cabe não sai imagem matando a VGHIN e VGL isolei algumas vias por isso saiu imagem na tela toda

Obrigado pela dica pesquisei aqui a placa que estar na tv e da AOC se a tela não for também

Pois é @Luan Victrolas. pesquisei na internet e apareceu 3 tipos diferentes de t com ai fica difícil

Desconcerto um lado do flat da tela Aí apareceu um pouco da imagem Placa t com que estar na tv ,substituir por outra idêntica e ficou quase a mesma coisa Me parece não ser original do tv

A placa t‐com dela não parece ser original Troquei a t-com pela mesma que estava aqui e a tela parece que foi para o espaço

Coleguinha conseguir consertar aparentemente era o tl 431 smd vou colocar na tv aqui e digo o que deu Olha a placa fonte estar ok agora ligando e desligando conforme cliko no controle remoto, só que a TV ligou com tela clara e não apareceu imagem na tela medir o sinais 1.1volts e 12 volts vindo para t‐com estão ok

Fiz o pedido de outra placa nova no ML, mas tô tentando consertar esta ainda, troquei o U8601 no secundário mas não resolveu, e tem 0.560khz no Gate do mosfet chaveador do transformado chopper tive olhando o esquema aqui do ic PF6003AS e estar até que correto onde consta até 630khz

Fiz o processo aqui e não deu certo acho que a placa fonte estar com defeito pois não tem 5 volts tem e 8.6 a onde consta na placa +12 e não tem cabo levando esses tal de 5 volts que tá escrito na placa, para a placa principal , então a tensão standy seria 12v? E quando conecto a placa principal ela manda um sinal de 3.1 volts nesse ON OFF e 3.1 no PS ON e 1.5 nesse DIM

Comprei a plaquinha e com alto falante de 6 ohms ficou em torno de 18 volts Dc com volume máximo como descrito acima

Olá, estou com com esta tv philips de um colega para dar uma análisada, a fonte dela estar baixa com somente 7,6 volts e quando desconnecto o cabo da placa principal sobe para 8,6. A minha dúvida é que na placa tem escrito umas tensão de +5 mas se encontram 7,6 volts ai tava na dúvida se também tem defeito na principal? e na placa t‐ com quando estar conectado escuto um leve zumbido tem a placa principal estar mandando 7,6 para ela devido a fonte.

@Luan Victrolas. tava aqui mexendo na tv trocando os componentes citados acima e tv não saiu mais de standy by ,o micro não ta oscilando , não sei se foi esse q405 que troquei por um tr c2655 ,mas acho que não deve ser o micro da tv mesmo com defeito.

Em coleguinha pode continuar tomando tuas cerveja, você estava correto a tv e chassis U15 mesmo kkk. Olhei na placa e tem escrito lá. Mas junto ao modelo atras do tv tem escrito u17.Retirei o q432 e a tv ficou mesma. E retirei a bobina l885 também e fonte ficou com 95volts. Acho que não vou ter mais tempo de mexer nesse tv.

não seria melhor apenas tirar o Gj23 para isolar a fonte do circuito horizontal ? O problema e que não vou ter outro bu além do bu808 de outra sucata aqui. em qual parte do circuito fica esse c419 por que não achei aqui no esquema

Eu coloquei o transistor d5032 e funcionou ficou o mesmo defeito, tenho que por esse bu ? . Fiz o teste sem o transistor horizontal e ficou na mesma mas vou tirar a l885 para ver se a fonte normaliza
