Erivaldo37

@ricardo_br Este funciona nas MB-series.col os Fimware atual? MB2100 series: MB2700 series: MB5100 series: MB5400 series: Mb5310 series: Mb2010 series: Mb2110 series:

Então, fez o teste?

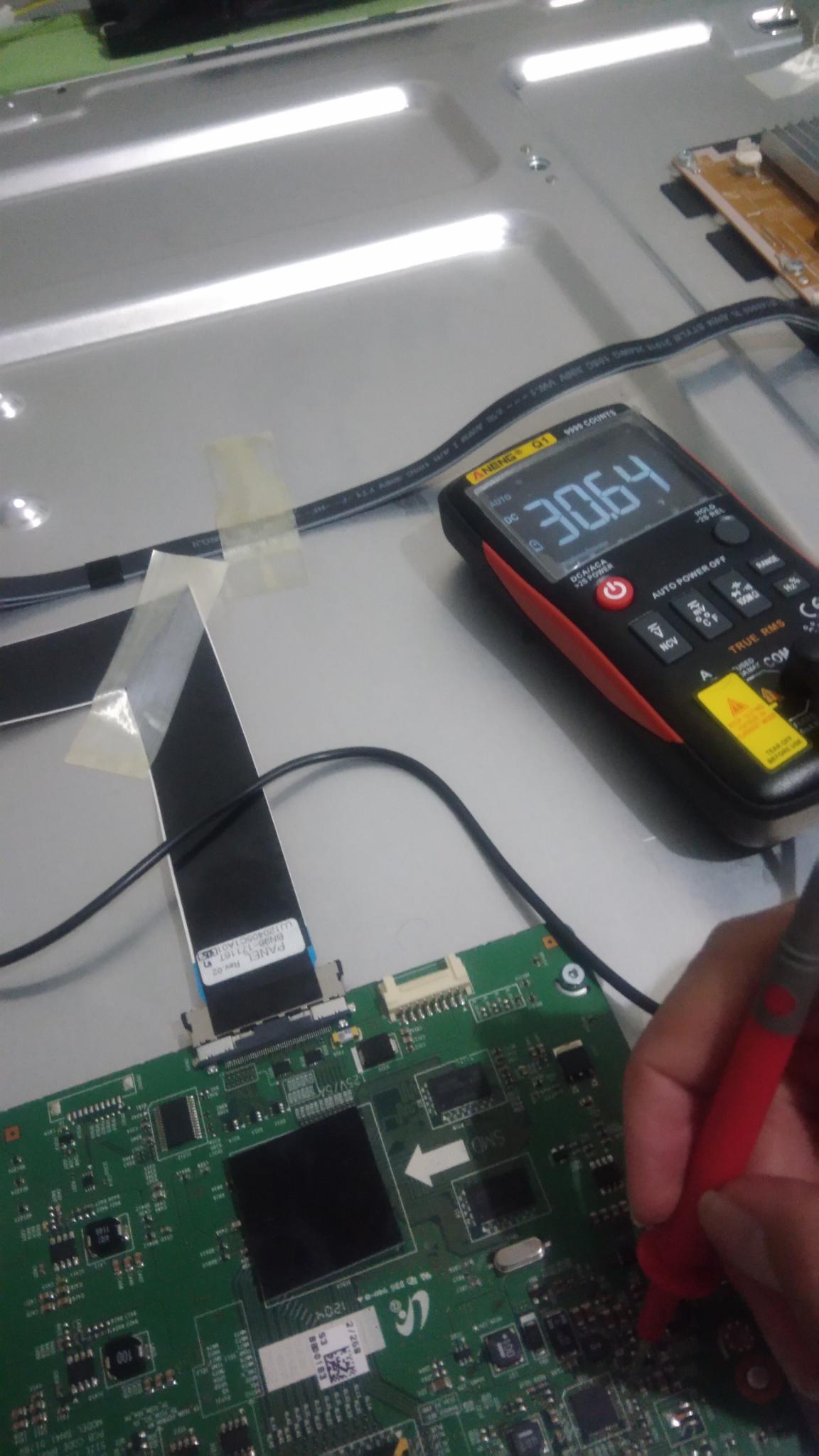

@lucas35 Amigo tenho novas informações sobre a TV. Vou ser bem detalhista pra q caso surja alguém com defeito semelhante tenha algumas informações relevantes. E para melhor análise do defeito. Encontrei o VGL e o VGH. Q na verdades nesta placa T-Com descobri q tem nomes diferentes. VGL está descrito como VOFF e mediu -7.6v VGH está como VON e ocorreu algo estranho. Ontem deixei a TV ligada por 1 hora. E inicialmente a aferição deu 24.8v mas depois de meia hora fui medir de novo e estava medindo 30.6v e se manteve assim. Outro detalhe é q ao deixar ligada e observar com mais atenção. Notei q a imagem nao está de fato congelada na verdade tem uma movimentação porém a imagem vai mudando lentamente. É como se tirasse uma foto das imagens que aparece atrás porém a atualização é bem lenta. Quando muda de canal por exemplo aquela imagem do canal anterior vai sumindo gradativamente até que a imagem atual apareça estampada na tela e ficam se sobrepondo. E notei duplicações na imagem. Tudo isto fica mais nítido quando tem textos ou letras na tela. Fiz um vídeo e tô colocando o link do Youtube aqui. Outro detalhe é q 20 minutos após a tv ligada eu medi a temperatura do CI controlador T-Con e bateu 53 graus com uma te peratura ambiente de 23°. Porém acretidoo q estava mais pois a precisão do termopar acaba não sendo muito boa por sua ponta não ter um contato mais abrangente com o componente. Pois era impossível ficar com dedo em cima de tão quente. Desta vez resolvi tirar moldura do display para verificar todos os Cof TAB laterais e os que acessam a placa drive. Notei a presença do chip em cada Cof. Diferente de algumas TVs q alguns chips são dentro do display. E não havia nenhum mal contato ao pressiona-los, nenhum sinal de curto, rompimento, descolamento ou oxidação. Farei uma vistoria mais minuciosa neles quando meu microscopio chegar. Como citei anteriormente, na extremidade da placa drive direita. Existe um sinal de curto q não está presente na placa esquerda. E a silegrafia da placa e a disposição dos componentes são idênticas em ambas as extremidades.. Além de também estar faltando a tensão de 3.3v. no mesmo setor q indica curto. Tensão está q está presente na outra placa da esquerda. Existe a possibilidade de este curto está na placa drive e não no display?

Sim porém está imagem por trás da cortina de listras brancas está congelada.

Mas com nome exato de VGL e VGH? Amanhã irei abrir ela pra verificar. Obrigado pela dica.

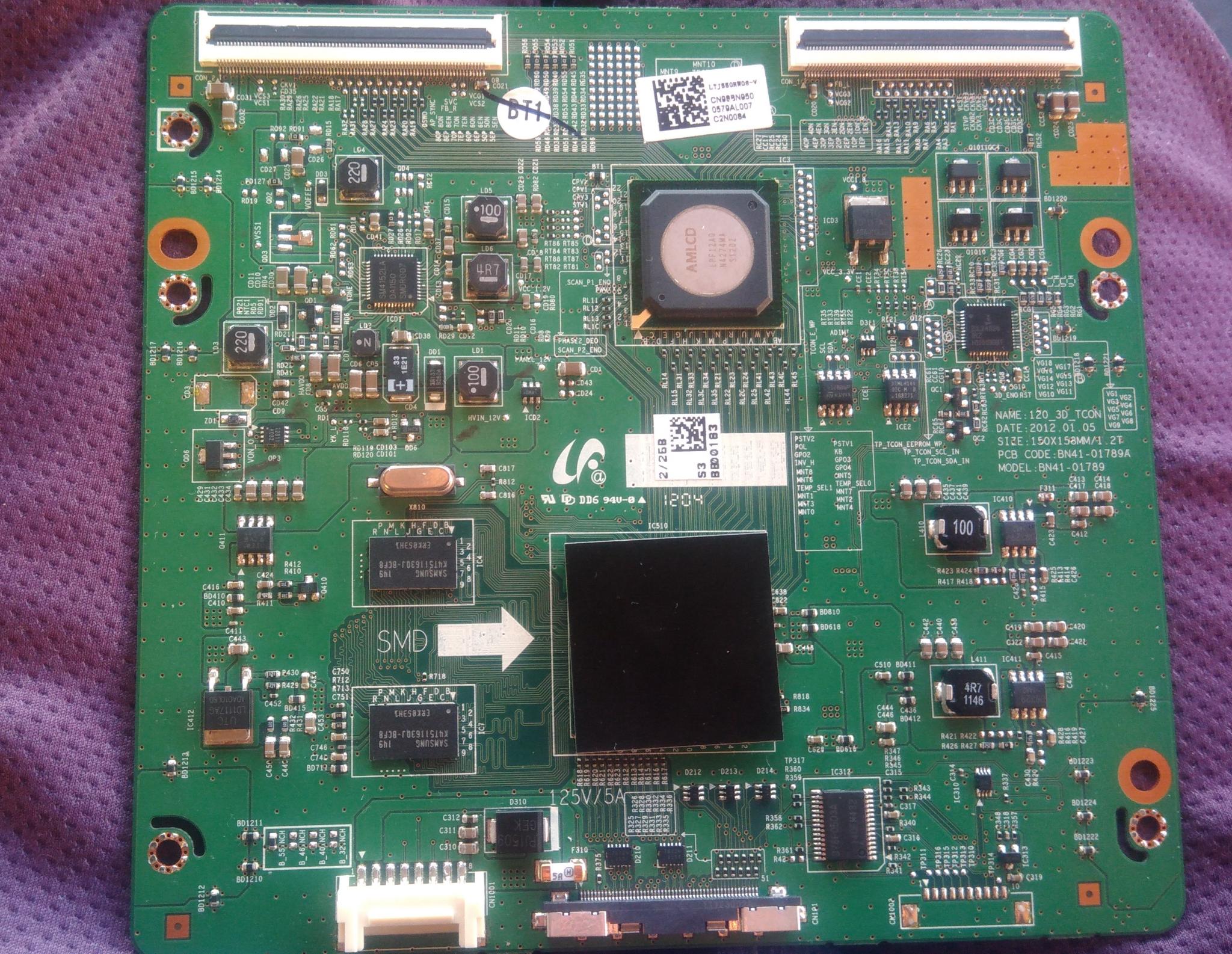

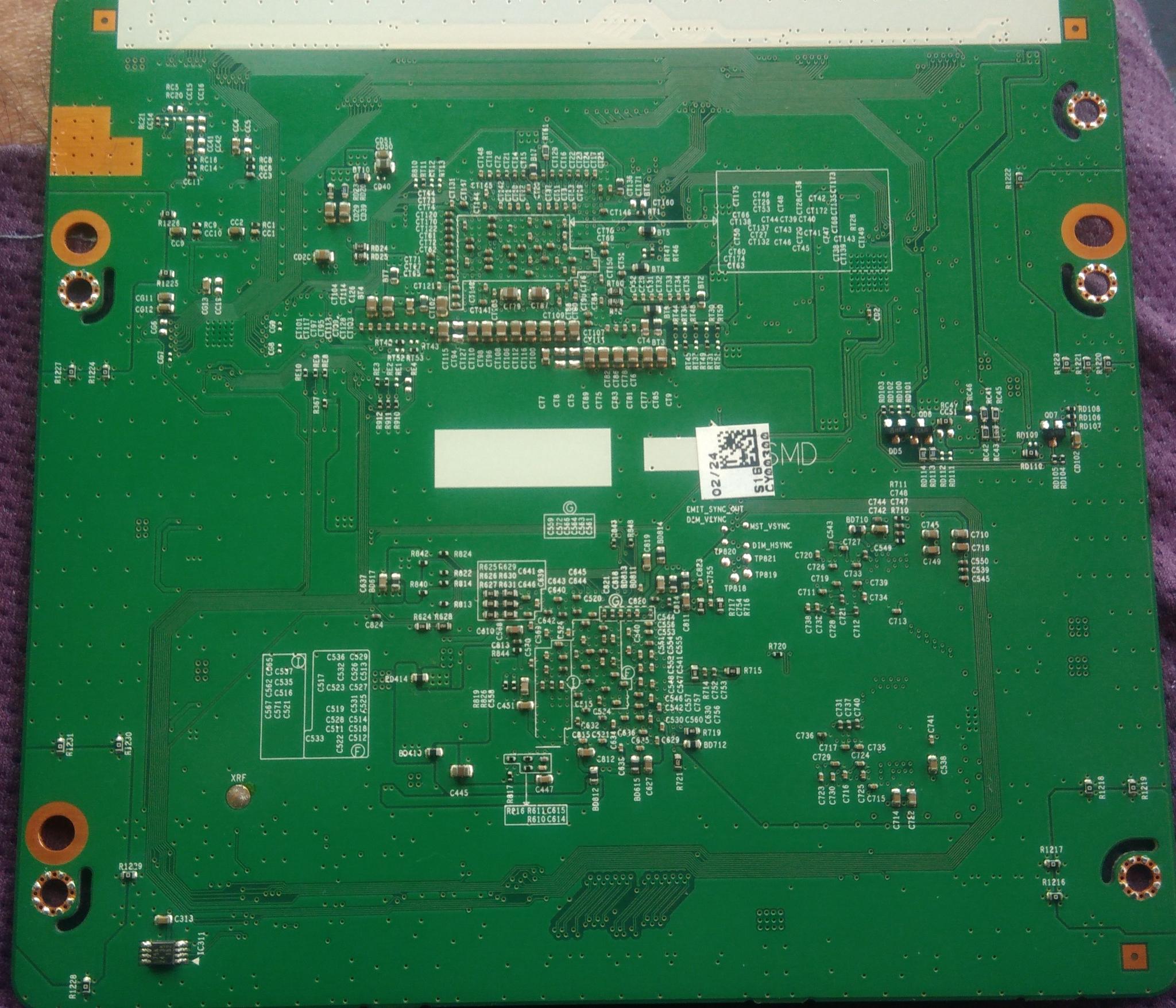

Mas estranhei por ele aquecer em poucos segundos a está temperatura. Eu vou fazer o teste com outra T-Con. E nesta placa eu medi as voltagens 12v de entrada, VCC1.2v /VCC 3.3v/VCC1.8v, AVDD, HAVDD, VON. Mas VGL e VGH não encontrei. Segue foto frente e verso da placa pra possíveis dicas.

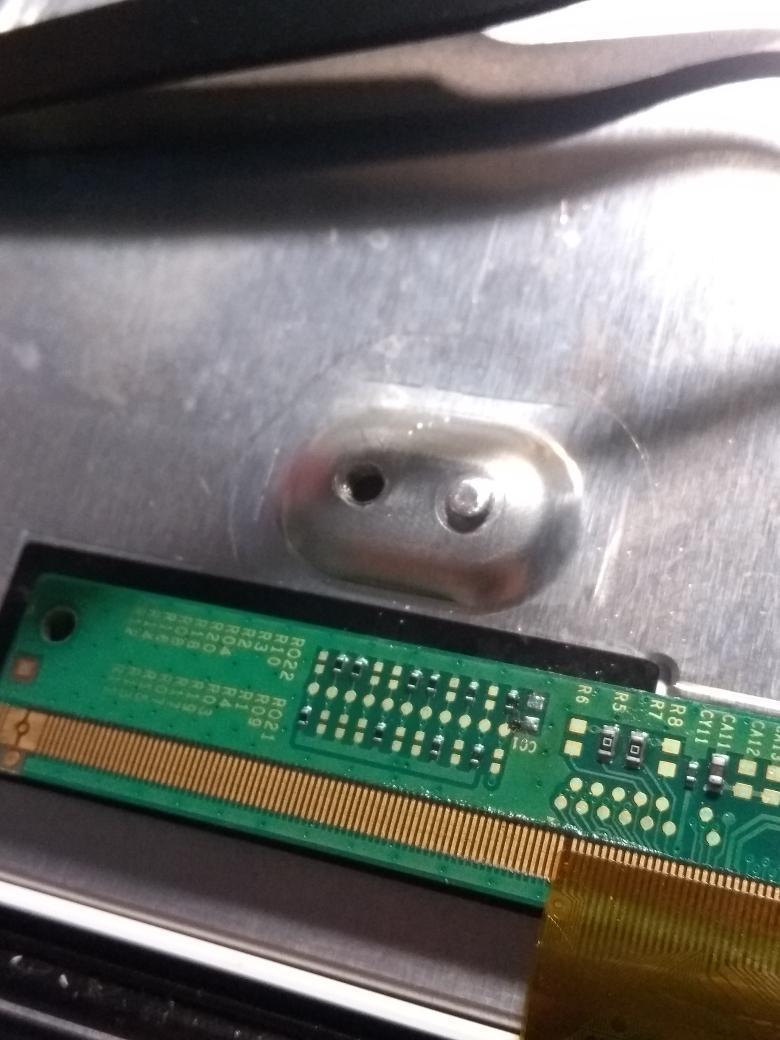

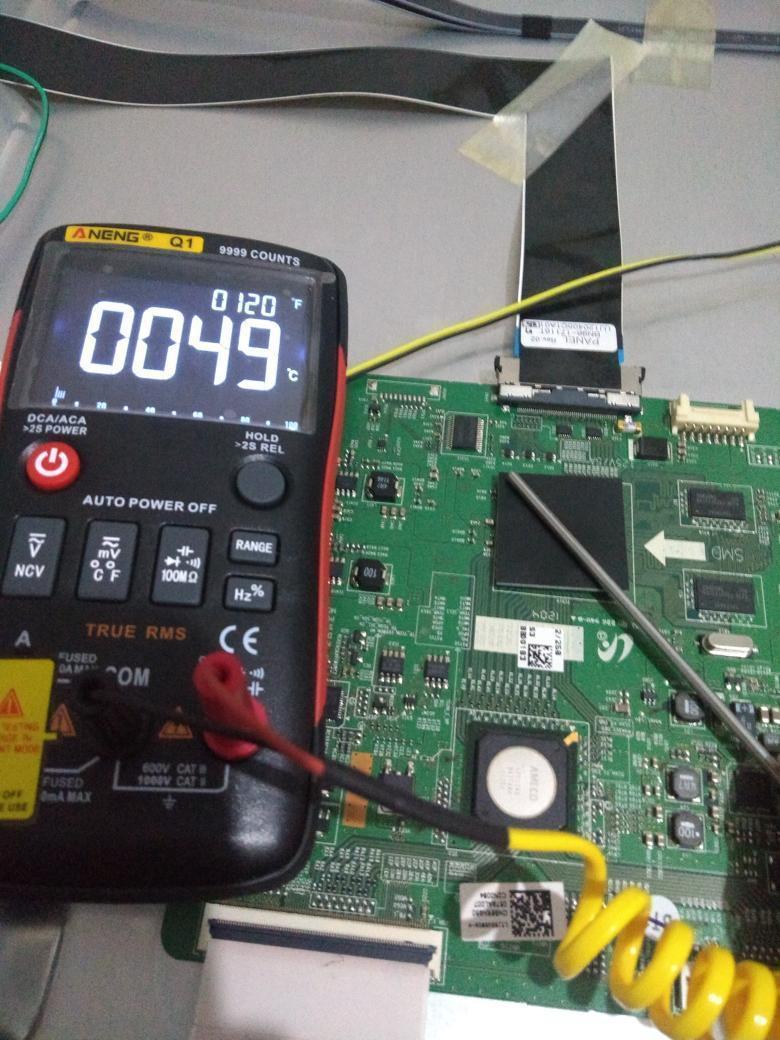

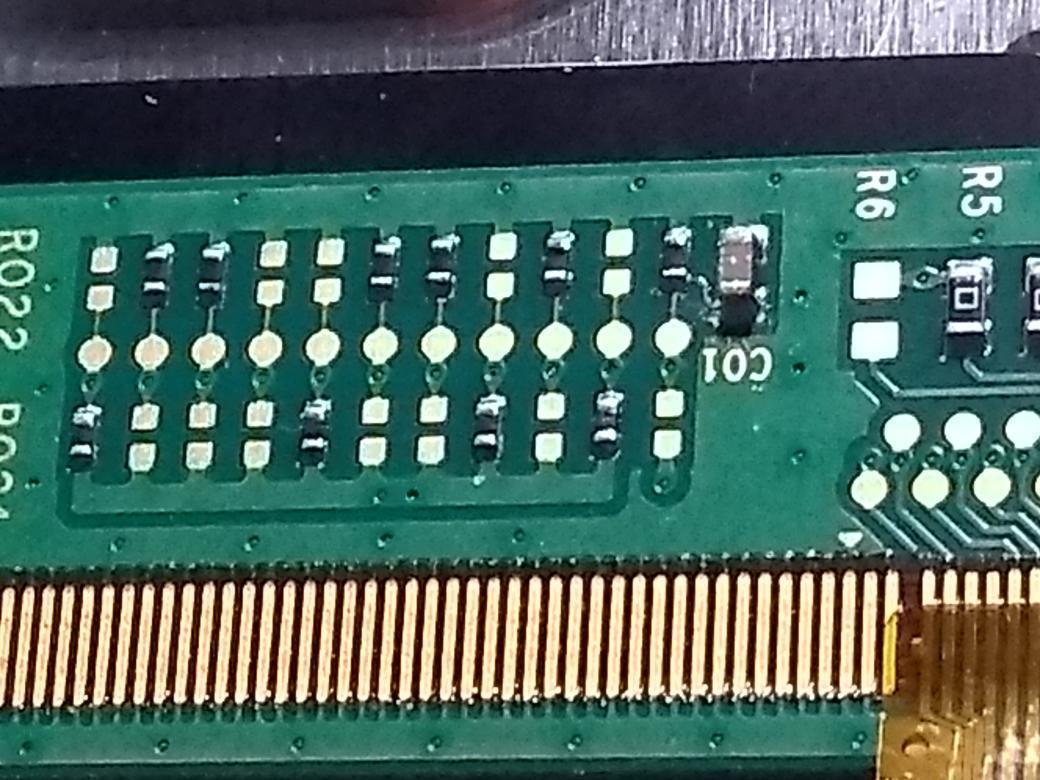

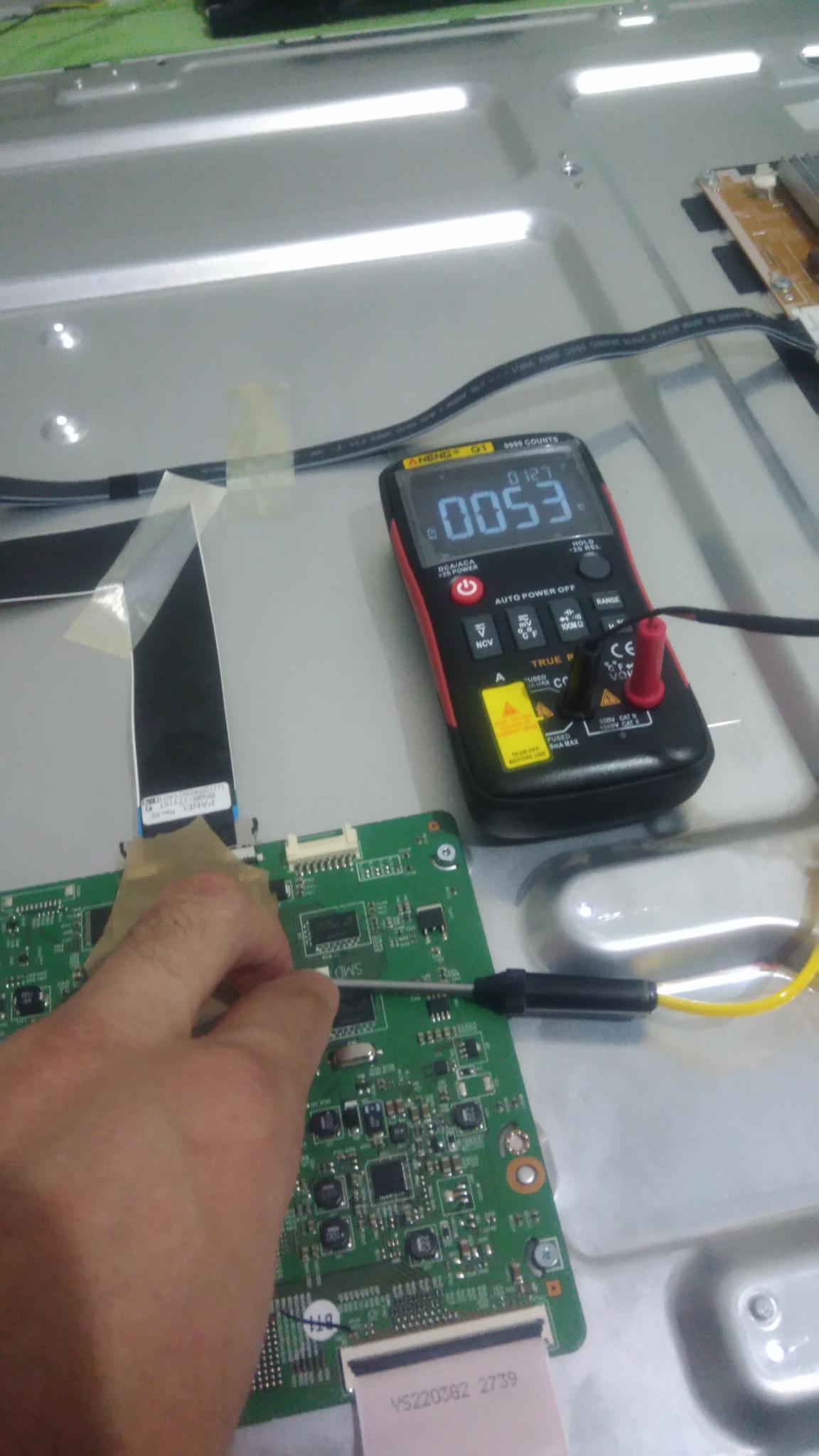

ATUALIZAÇÃO Hoje fiz mais alguns testes na TV. Medi as tensões nas placas drives q são 2...e na estremidade de uma das placas não tinha a tensão de 3V no capacitor C01 e sim algo em torno de 30...35 milivolts. Mas os 3V esta presente no capacitor da extremidade da outra placa. Desliguei a TV e mendi a continuidade pra ver se havia curto e o capacitor indicou continuidade medindo os polos. E todos os outros componentes na fileira também indicam curto medindo suas polaridades. Mesmo desconectando o flat da T-Con ainda indicam continuidade. Removi o capacitor e ele sem si não estava em curto. Mas os contatos dele na placa continuou indicando curto. Então ressoldei ele novamente Não arrisquei remover os outros devido ao tamanho minusculo. Q acredito serem resistores. Mas não sei se está continuidade é normal neste setor. (ESTOU ENVIANDO FOTOS MOSTRABDO ESTA PARTE) Então fui verificar a temperatura dos componentes no drive e notei nenhuma temperatura anormal. Mas antão ao verificar a placa T-Con se havia aquecimento, o controlador estava extremamente quente. Não dava pra ficar com dedo em cima. Usei o termopar e bateu 49 graus como também mostro nas fotos enviadas. E como havia citado anteriormente sobre o zumbido. Observei q esta vindo exatamente dele do controlador superaquecido. Mesmo removendo os 2 cabos flats do LCD a temperatura sobe rapidamente o q idica q não é por causa dos display q está aquecendo. Desde o início suspeitei da placa T-Con. Porém não havia notado alta temoerstura no controlador. Segue as fotos citadas e de como a imagem na tela se comporta.....

Eu também pensei q fosse. Porém após ela começar congelar a imagem, estas linhas sumiram. Ela fica toda esbranquiçada sem linhas coloridas e quando está na tela preta com a escrita sem sinal também não tem estas linhas mais. Apenas linhas q surgem a partir das letras borradas do sem sinal na tela. Por isto estou confuso.

@lucas35 Será nós flats do drive? porque não notei nenhum mau contato ao pressionar eles.

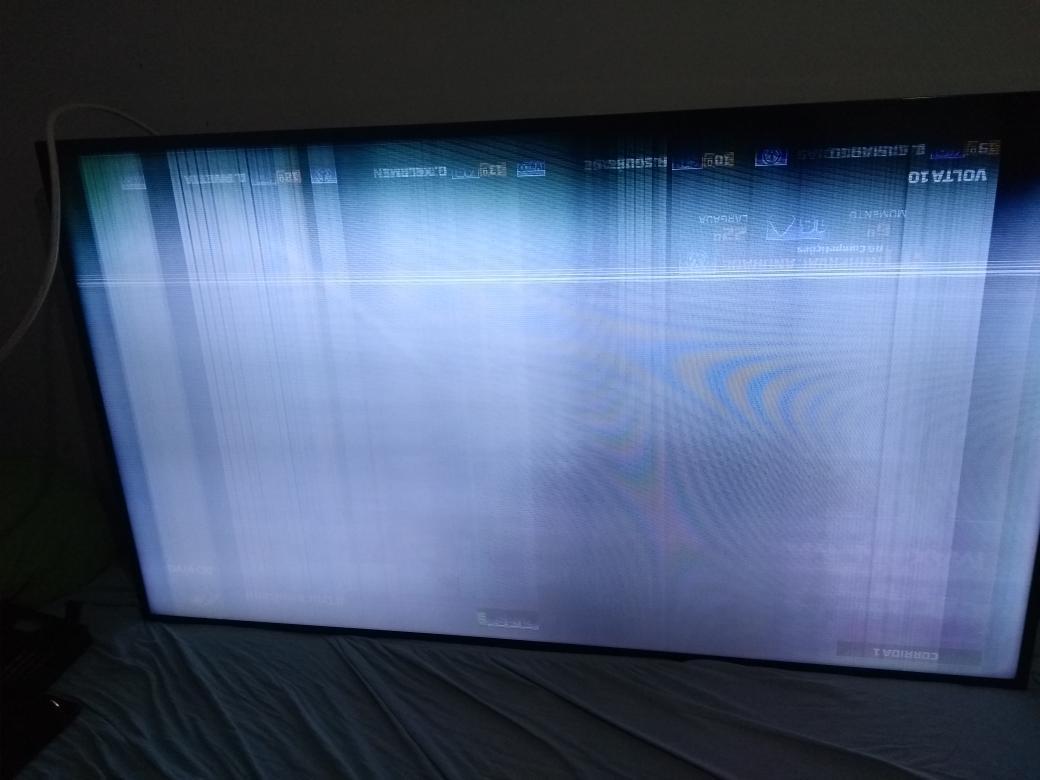

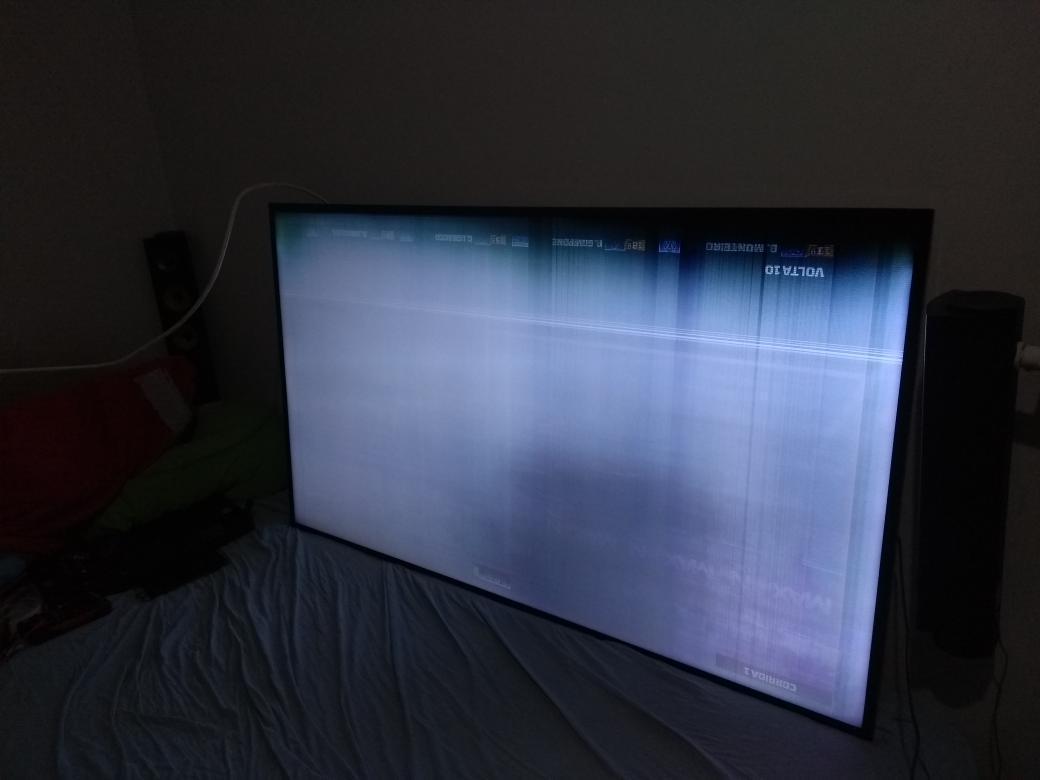

Oa pessoa. Eu gostaria de uma sugestão de reparo. Espero q alguém possa me ajudarr. Tenho uma tv Samsung de 55 polegadas Modelo UN55SE6500G. Ela começou aparecer 3 linhas verticais coloridas. Mas um belo dia ao ligar a imagem estava congelada. Dependendo da imagem q está na tv quando ligada ela fica esbranquiçada. Qua do ligo ela sem cabo de antena e as letras sem sinal aparecem congeladas e ilegíveis, entao vão surgindo linhas verticais apenas onde estão estas letras. Eu abri ela e fiz aquele testes removendo um dos cabos flats da T-com, ligando e verificando, alternando entre eles e ligando novamente. Mas continuou igual em ambos. Verifiquei o Drive do Display e não notei nenhum mau contato ao pressionar os flats. Mas notei q a placa T-com está fazendo um zumbido bem baixo e fininho. Será q ela está com defeito ou pode ser a placa principal ou outros dsfeito. A Tv tem som normal, muda de canal mas está com estes sintomas. Quem puder puder me ajudar agradeço. Deus abençoe
