BlueEyes

Estou com um notebook ACER Aspire V5 471 com placa-mãe HUSK MB 11309-4M que não liga, testando com fonte assimétrica apresenta curto mas, nenhum componente superaquecendo. Jogando tensão de 19v na placa com a fonte assimétrica, ele retorna somente 3.82v e apresenta curto. Não consigo achar o componente com curto já que nenhum está superaquecendo. Esquema:

Realmente uma porcaria, um engano para dizer a verdade, faz tempo que comprei e deixei guardada, não há nem como trocar. Vou usar para tirar peças e reparar outras fontes. Obrigado a todos.!

Deveria ao menos me ajudar na bancada para ligar uma placa-mãe ou qualquer outro perfiférico, HD ou leitora, ou outro, não comprei para ser usada em PC, foi só para bancada mas, está desligando com carga.

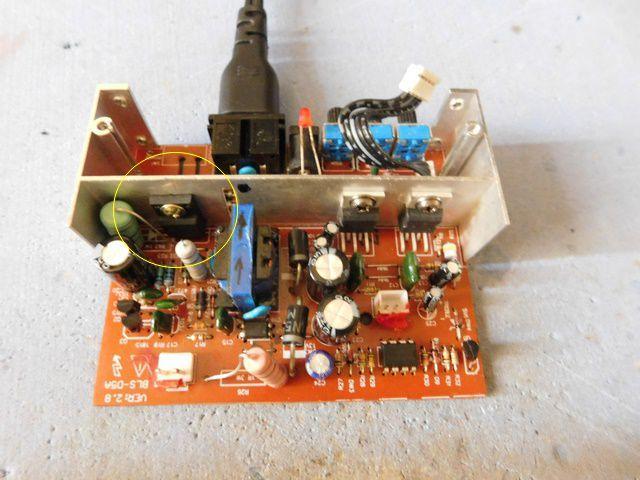

Comprei essa fonte para deixar na bancada mas, quando coloco ela em carga, ela geralmente desliga sozinha. Algumas vezes funciona por mais tempo mas no final ela desarma. Vou postar uma imagem do Power Supply Tester com voltagens, "sem carga - com carga", acho que tem algo estranho na linha de 3.3v, em vez da tensão cair com a carga, ela aumenta. Se puderem me dar uma ajuda para deixar a fonte funcionando eu agradeço.

Tenho uma placa-mãe da ECS A78F2P-M que está como o componente B13A6 esquentando muito e quero trocá-lo. Não consigo achar nem o datasheet do componente e quanto mais o próprio. Se puderem me ajudar com equivalente, segue foto.

Tenho um jogo de Microfone Wireless ONIX TK-V202, um dos microfones trabalha a 194Mhz e o outro a 211Mhz, o microfone de 211Mhz tem a frequência mas, apresenta um problema. Quando vou ligar o microfone com a bateria de 9V, o Led dá uma piscada e apaga, a frequência se mantém mas, o aparelho não funciona. Percebi que na fonte assimétrica, alimentando o microfone, quando vou elevando vagarosamente a tensão, o Led fica aceso até 6V e depois disso apaga. Já testei vários componentes e não consegui achar o defeito, troquei o regulador 78L05 mas, não adiantou. Alguém poderia me orientar nesse caso? Estou inserindo uma série de imagens eu fiz com o osciloscópio. talvez assim fique mais claro de entender o que está acontecendo.

Faço manutenção em escola e essa fonte é de um computador antigo com Windows 7, removi o capacitor estourado e testei a ponte retificadora e demais componentes do primário e todos ok..., na minha sucata, achei um capacitor 470uf x 200v o último e troquei e pronto, a fonte funcionando, inclusive já coloquei ela no computador. Obrigado a todos que me ajudaram.

A ponte retificadora e o fusível estão intactos, no primário da fonte só um capacitor que foi danificado.

Estou com uma fonte ATX de 230w com um dos capacitores estourado, foi ligada no 220v quando a chave estava no 110v. Os dois capacitores tem 470uf x 250v. Posso substituir os dois capacitores e colocar no lugar 330uf x 250v? Ou no caso, substituir um por outro de 330uf x 250v? Aqui onde moro não estou achando capacitor de 470uf x 250v.

O serviço foi normalizado, era algum problema com servidores da Microsoft..., o firewall não chegou a interferir dessa vez, mesmo desabilitado os serviços não funcionaram.

Parabéns f_neto...!!!, o problema foi resolvido, estou fazendo agora as atualizações. Muito agradecido! Agradeço também aos outros que tentaram me ajudar.

Já tentei tudo isso daí e inclusive a troca para DNS do Google também não funcionou.

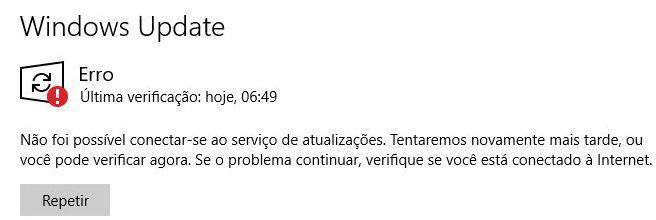

Dia 28/01/2019 instalei um novo Update do Windows, troquei meu modem e minha internet, uma VDSL de 40mb e um modem TPLink, por uma de fibra ótica de 100mb e um modem HUAWEI HG8245Q2. Ficou ótimo, aumentou bem a estabilidade e velocidade e alcance só que..., não consigo mais atualizar meu Windows, sempre dá erro no Windows Update. Desde 28/01/2019 até hoje 04/02/2019 14:00hs não consigo atualizar nem meu Windows e nem dos outros computadores e notebooks que tenho em casa. O erro que apresenta é sempre o mesmo. Meu AntiVírus é um Nod32, sempre uso ele a vários anos e nunca tive problemas. Windows 10 Pro versão 1809 Sistema de 64bits Compilação 17763.292 Processador i7 4790K Placa ASUS Z97M-PLUS HD SSD 250Gb Kingston 20Gb de memória RAM

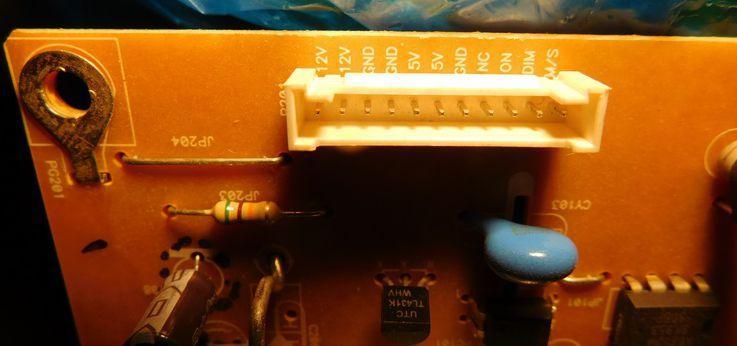

Como faço para ligar essa fonte? Quais pinos tenho que jumpear?

Obrigado pela ajuda!

Cara Isadora Ferraz, não consegui achar fusível de 104ºC mas, achei de 102ºC 250V 10A e já fiz o pedido. Na minha cidade só achei fusível de 165ºC e a diferença é muito grande.

Tenho um Grill de 110V e foi ligado numa tomada de 220V, após uma análise, cheguei num fusível CPGX Tf104ºC 250V 10A que não tem continuidade no teste com multímetro. Minha dúvida é como testar esse fusível de forma certa. Não consigo achar esse fusível, posso substituir com um mais próximo como 125ºC ou então 102ºC?

Comprei o silicone e a bucha pessoal, obrigado!

Obrigado pessoal, dúvida tirada. É que preciso substituir um BCR8PM e vou colocar no lugar um BTA12 e vou ter de isolar provavelmente com silicone.

Qual a diferença entre um Triac comum e um Triac Isolado?, posso usar um Triac comum no lugar de um isolado?

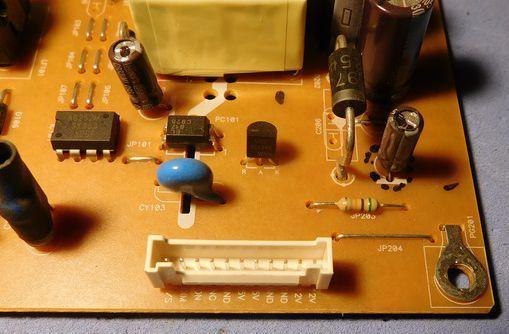

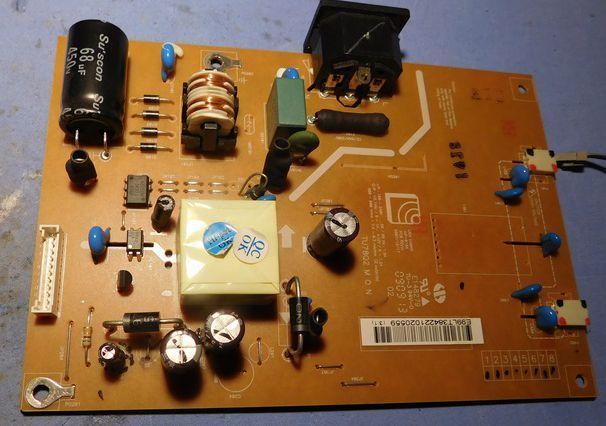

Estou com um monitor para conserto, veio de outro técnico que disse à cliente não valer a pena mas, fiz um check-up na placa do mesmo e achei o Mosfet 9997GH que é identificado na placa como Q802 em curto, só que, o outro técnico removeu da placa alguns resistores, não consigo o esquema da placa e por isso não tenho a referência dos resistores para substitui-los, se alguém puder me passar valores dos resistores ou então o esquema dessa placa eu agradeço. Vou passar a serigrafia dos componentes. R821 R834 R835 C811 São esses daí...!

Não consegui efetuar o conserto, o dona da TV levou ela embora alegando que iria comprar uma nova parcelada no cartão, hoje em dia a vida do técnico anda meio complicada com esses cartões dividindo em 200x, fica prá próxima. Agradeço a todos que tentaram me ajudar e principalmente BCP, conterrâneo.

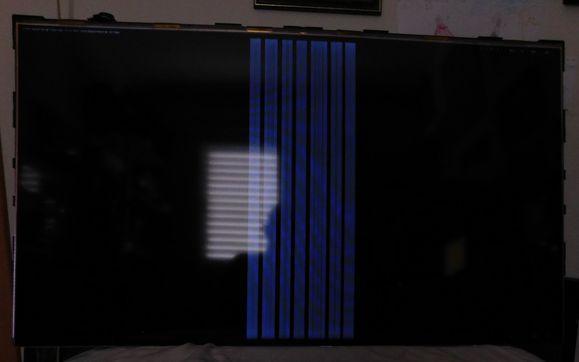

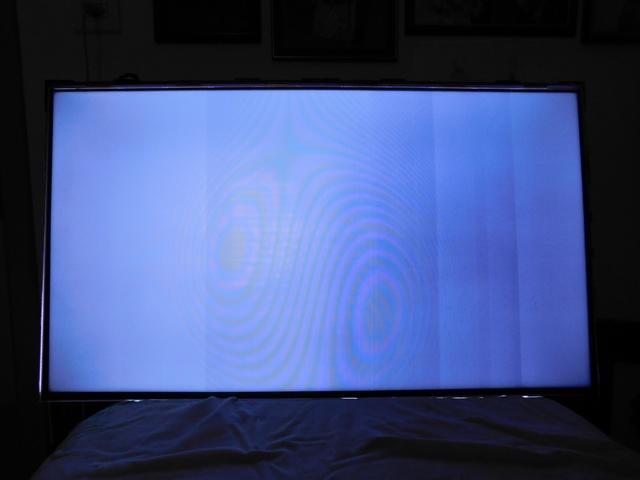

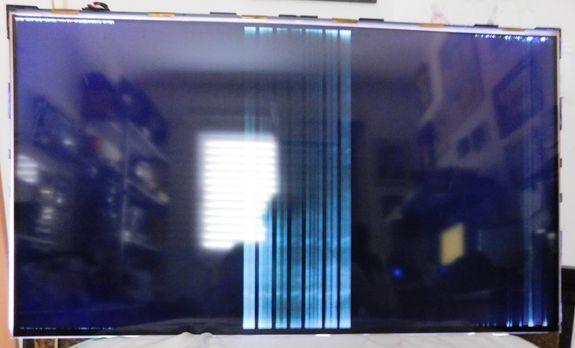

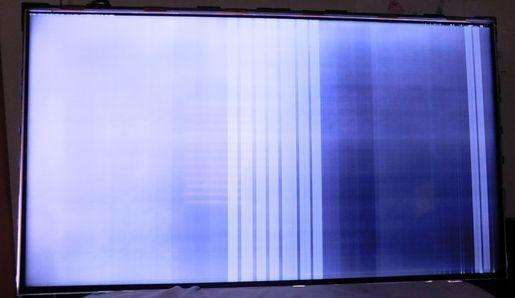

Moro em Uberlândia desde 2002, Santa Mônica...!!! Primeiro removi a placa Tcom e injetei depois do fusível 12V com fonte assimétrica para ver se tinha curto, não apareceu nenhum, procurei o fusível nas lojas e não achei nenhum, fiz um conserto do jeito que falou, removi o fio de um fusível de 5A 250V e soldei no SMD e a TV apresentou uma imagem diferente da tela preta, um tela branca como se fosse uma textura com linhas verticais, lembrando um tempo nublado bem escuro. Mando fotos. 1 - Ligando 2 - Iniciando 3 - Iniciando 4 - Imagem final. Tenho uma certa prática com monitores de notebook e se fosse analisar esse defeito eu diria que é a tela mas, não tenho prática com Tv e ela não tem o "som" e por isso causa-me muita dúvida. Se fosse só a tela o som deveria aparecer. ***PS: Essa mancha branca no meio das duas primeiras fotos são reflexo da minha janela.

Aqui aonde moro é feriado hoje, tenho vários fusíveis mas, de 250v 5A, posso usa-los no lugar desse queimado 125V 5A? Ao menos para fazer um teste?

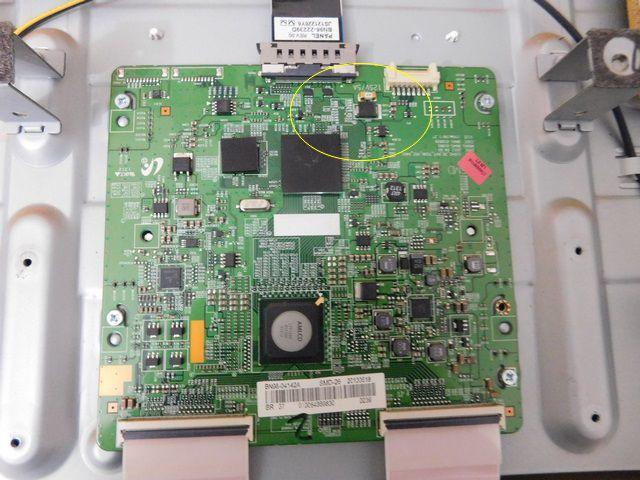

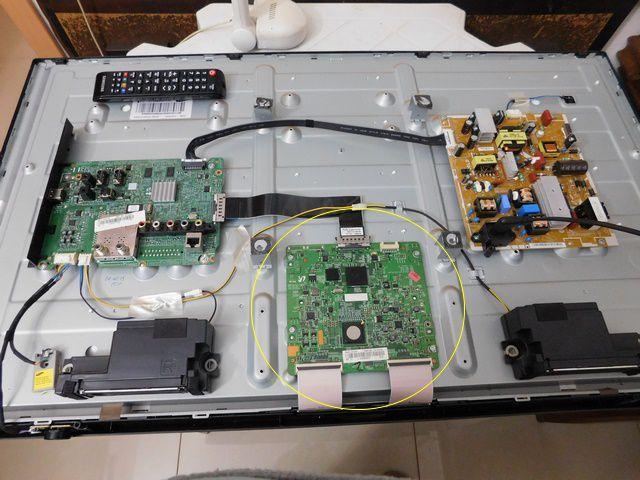

Tenho uma TV Samsung UN40EH6030G que do nada não tem som e nem imagem, acendem os leds, a fonte está funcionando bonitinha, a placa-mãe enviando 12,8V para a T Con. Na placa T Com tem um fusível queimado logo na entrada, 125V 5A, será que se trocar ele vai dar certo ou vai aparecer mais algum problema com risco de danificar ainda mais a TV? Tenho uma base boa em eletrônica mas, não tenho muita prática com televisores. Mando fotos aonde circulado em amarelo está a placa e o fusível.
