Medi com o multímetro. O 3 é de fato o de dentro, no meu caso o negativo. Mas tanto o pino 1 quanto o 2 deram continuidade perante a parte de fora. Neste kit, pelo que orientaram aqui, um deles deve ficar sem uso. Tanto faz qual seja? Obrigado!

Ainda apanhando um pouco aqui... Sobre o conector P4 fêmea: (lembrando que meus equipas tem polaridade invertida) - Qual é o de fora (positivo)? - Qual é o de dentro (negativo)? - Qual deve ficar obsoleto? Obrigado!

Certo, dividir cada uma das saídas 9v não pode, mas dividir as de 12v pode. Agora entendi. Obrigado!

Desenhando o esquemático ou não, o que criou dúvida foi o comentário anterior sobre "não poder compartilhar" em face ao outro comentário oposto dizendo que "não existe outra maneira senão compartilhar". Isso criou dúvidas. Mas agradeço imensamente pelo desenho esquemático!

Pois é, mas agora não estou entendendo como não juntar os positivos, já que tudo tem que sair de um único positivo da bateria.... na minha visão de quem não é realmente da área, em algum ponto isto teria que ser distribuído. Ou seja, como sair de 1 para chegar em 4 sem "compartilhar"? Enfim, posso fazer sair todos os fios direto da bateria? Sem uma espécie de distribuidor?

O que não entendi é como devo distribuir/compartilhar os 4 conjuntos de fios, conforme o @Sérgio Lembo citou. Se juntar todos os positivos em uma só ligação, bem como todos os negativos em outra única ligação, como o sistema "vai saber" qual positivo é par de qual negativo? Já que cada par (positivo/negativo) vai puxar uma corrente diferente em função da demanda de carga.

Comprei os componentes que indicaram. Mostrei o capacitor azul que indicaram mas só tinha deste amarelo. Servirá? Também nas fotos, os reguladores 7809, os dissipadores e umas placas de mica com buchas para parafusamento nos dissipadores. Se puderem indicar se está tudo certo agradeceria muito, novamente.

@Sérgio Lembo fiquei em dúvida quanto a como devo interligar os fios. Afinal, não segue o mesmo principio de uma tomada T qualquer, compartilhando os polos positivo e negativo? Isto é, em algum lugar isso deverá ser compartilhado, não? Se são 4 saídas P4, não terei que ligar 4 polos positivos no positivo da bateria e os 4 negativos no negativo da bateria? Ou precisarei de um dispositivo para distribuição, como se fosse uma tomada T? De qualquer forma, não segue o mesmo princípio de compartilhamento? Obrigado Abaixo, os pinos positivo/negativo que vão engatados na bateria:

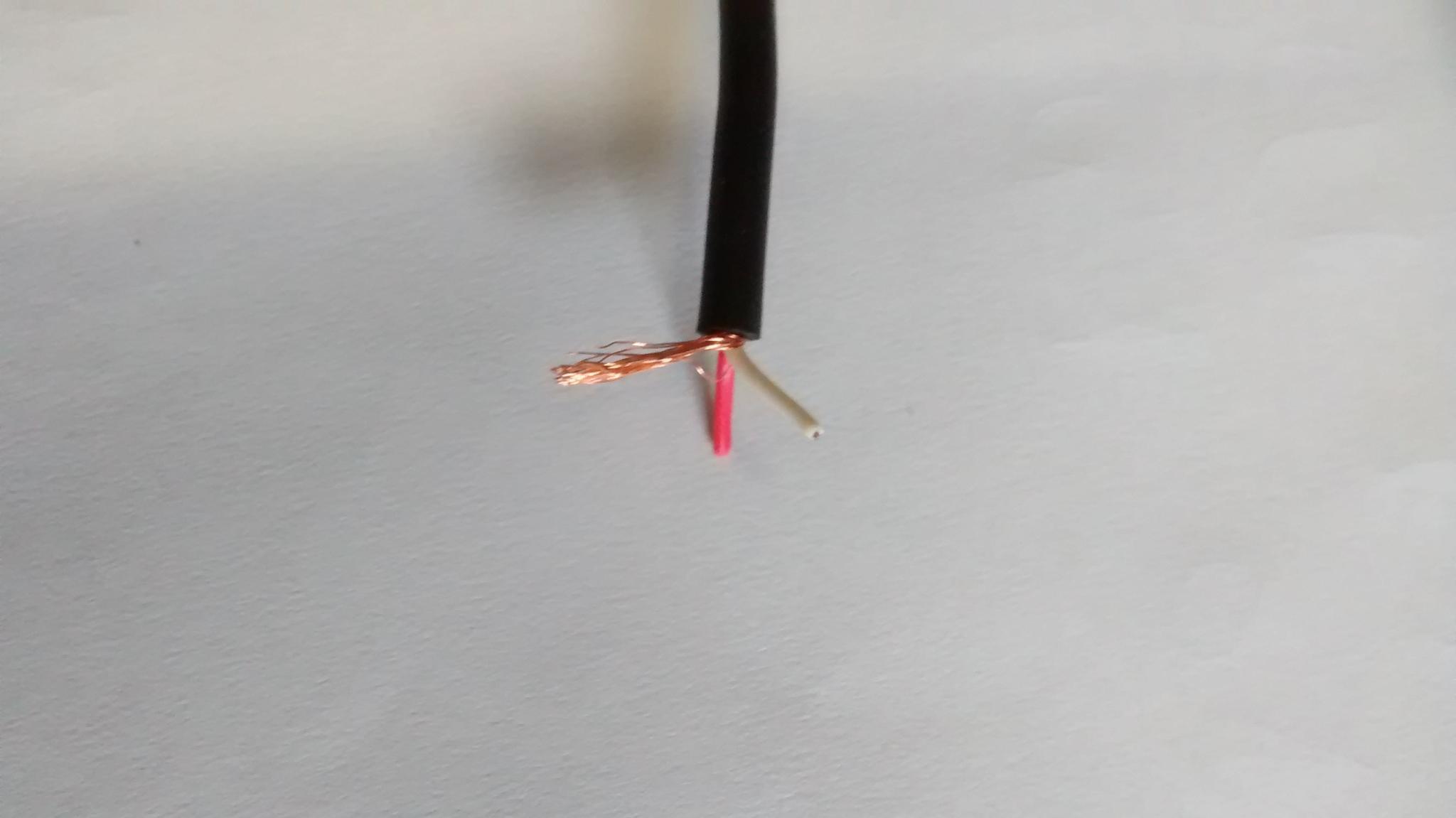

Esqueci de mencionar um último detalhe: os cabos que devem ligar os equipamentos (ampli/pedal) ao kit. Tenho de dois tipos mas hoje li sobre "proteção com ferrite para que os cabos não se comportem como antenas", então me lembrei dos meus cabos P10 que têm uma malha. Algum destes dois é indicado (imagens abaixo) ou recomendariam de um outro modelo que contenha malha? Mult Cabo - Cordão Par. Bicolor 2 x 0.75mm2 Sonorização: Multi Cabo Cabo Micro Esp 2 x 0.14mm2 300V:

Bom, acho que é isso! Pessoal, muito obrigado pela atenção, ajudaram e muito. Em especial ao @Sérgio Lembo e @Mestre88 Assim que colocar pra funcionar vou comentar sobre o resultado aqui. Abraços.

Ah, então foi isso... é que coloquei aquelas fontes da Boss para usar como referência, e por conta daquela questão que falamos, do ampli gastar 195mA enquanto a fonte fornece 2000mA. Mas foi só pra ref, o kit em si deve ser portátil com a bat12v. adicionado 21 minutos depois Isso é legal hein... achei esta aqui: https://produto.mercadolivre.com.br/MLB-900012102-caixa-de-passagem-multiuso-tamanho-grande-km-_JM Acho que pra caber a bateria e os circuitos precisaria ser esta ou a média. Já a minha parece ser de um plástico mais forte, mas não deve ser tão resistente quanto uma de metal. adicionado 28 minutos depois Diminui-se a corrente para aumentar a tensão?

Li a descrição no wikipedia mas ainda permanece um mistério... os reguladores 9v 1A já não vão cumprir a função de entregar os 9v estáveis? Será necessária uma fonte chaveada? Não entendi... adicionado 6 minutos depois Tem mais um detalhe que talvez possam achar interessante. O pedal (Boss RC-30) tem um phantom power 48v indicado para microfones condensadores. Agora, como um pedal alimentado por 6 pilhas AA consegue entregar 48v? Será que esta função vai funcionar quando o pedal for alimentado pelo kit?

Fonte chaveada que você diz é o carregador da bateria 12v? Eu tinha pensado em usar para 2 coisas, o cooler e o conversor 9v Spike, mas depois das orientações que vi aqui, vejo que ambos são dispensáveis. Quando fui nas lojas de componentes eletrônicos (as principais da cidade), não souberam indicar ou não tinham outros conversores, então comprei este Spike que é para colocar no acendedor de cigarro do carro, bem como um cachimbo, aí removi o plugue e adaptei ao kit. No entanto ele tem um led que ficava o tempo todo aceso, então pensei em colocar o interruptor rs... Que bom que agora não vou mais precisar desta gambiarra! adicionado 3 minutos depois @Sérgio Lembo apenas para confirmar, é tranquilo mesmo usar apenas os dissipadores (1 para cada um dos 4 reguladores de 1A) e deixar na caixa fechada sem cooler ou abertura para ventilação? adicionado 20 minutos depois Não sei o que é... será necessária ao kit? Por enquanto listei os seguintes componentes: - carregador bateria 12v - bateria 12v - 4 reguladores 7809 de 1A - 4 dissipadores para os reguladores - 4 capacitores de filme de 100nF (cerâmica) - 4 P4 fêmea - 2 cabos P4 P4 macho para ligar os equipas Será que falta algo?

Certo... é que anteriormente você disse: "A tensão que vem escrita nos interruptores indica o máximo que pode ser aplicado para que funcione de forma segura. Não há problema algum em utilizar um valor muito abaixo. Também costuma indicar a corrente (amperes) que o dispositivo suporta. Se for usado com corrente superior corre o risco de derreter mesmo que a tensão seja baixa." Aí que fiquei em dúvida sobre a relação corrente disponível x carga exigida Mas eu que fiz confusão, pois você estava falando do interruptor, ne?

O ideal seria usar sempre metade da corrente do regulador? Ainda assim, no meu caso, não teria problema em usar de 1A para o consumo máx de 200mA de cada um dos equipas. É isto mesmo, ne? Isso sucitou uma outra questão: o pedal usa 186mA max, no entanto se eu deixar ele ligado mas sem usar, consumirá muito menos e fará com que a relação entre a corrente do regulador e a corrente consumida caia drasticamente... por exemplo, se o pedal em standby consumir 50mA, o consumo será 20x menor que a corrente disponível. Neste caso, se o pedal ficar muito tempo ligado em consumo mínimo, não existe o risco de danificar o pedal ou o kit?

Pior que não tenho, mas legal a dica, vou tentar levar em algum lugar pra medir. Devo ligar o carregador tanto na bateria quanto na tomada 110v e aí medir com o multímetro nos pólos da bateria? adicionado 6 minutos depois Perfeito, @Sérgio Lembo pelo que falou é muito melhor fazer um conjunto (conversor+capacitor) para cada uma das 4 saídas 9v. adicionado 11 minutos depois Tinha feito as contas do consumo total e duração da bateria (abaixo), mas agora que o @Sérgio Lembo comentou sobre baterias não serem lineares no fornecimento de energia, já não estou muito certo de que minha estimativa de duração está correta: 381mA (consumo total máx dos dois equipas - pedal e ampli) + 6mA de consumo próprio do conversor x 4 conversores =405mA consumo total o que dá 17:15hs aprox até acabar a carga da bateria É isso mesmo?

Então seria certo dizer que 381mA (consumo total máx dos dois equipas - pedal e ampli) + 6mA de consumo próprio do conversor x 4 conversores =405mA consumo total o que dá 17:15hs aprox até acabar a carga da bateria É isso mesmo?

Comprei um carregador da MaxxiTransformadores, o que aliás está me dando dor de cabeça. Ele é 12V automático 900mA e tem um led. O pessoal da loja disse que o led deve acender quando se coloca na tomada e apagar quando termina de carregar, já os fabricantes disseram o contrário, que ele deve ficar apagado e só acender quando terminar de carregar. Nenhuma das duas coisas aconteceu. O led ficou o tempo inteiro aceso, mesmo depois de 16hs na tomada não desligou. Seria certo dizer que um carregador de 900mA carregaria a bateria de 7A em aproximadamente 7:50hs? Deixei mais tempo pois o led não apagava e porque li que a primeira carga em uma bateria nova leva mais tempo. O pessoal da Maxxi disse ter feito ajustes no carregador e estão mandando aqui pra loja onde comprei. Enfim... é uma loja grande especializada em componentes eletrônicos, e eles vendem diversos componentes da tal da Maxxi, no entanto não ouvi falarem bem deles na internet, e eu mesmo já estou passando apuros por conta disso. Já comprei o meu, mas talvez seja interessante inidicarem outras opções melhores pro pessoal que porventura vir este post no futuro.

Entendi! Melhor ainda, até porque os coolers que vi gastam em torno de 0,1A, e a bateria nem tem tanta corrente, são apenas 7A. Assim se economiza metade do que o ampli vai gastar (195mA).

foi ótima kk eaté que não é má ideia, enquanto toco já vou preparando uns pão com ovo na chapa adicionado 6 minutos depois Perfeito, Sérgio, esta é a ideia central, ter as saídas 9v limpas/estáveis, conseguindo suprir as demandas dos equipas sem correr o menor risco de danificá-los ou danificar o próprio kit. Já quanto a ter aeração ou não, por mim qualquer uma das opções está boa. Gostaria de saber o que seria melhor para este caso, só isso. adicionado 9 minutos depois Pelo que vocês explicaram, parece que 1A para cada uma das 4 saídas está ótimo

Qual a melhor opção? (considerando que serão 4 conversores 9v 1A na caixa fechada sem entrada de ar) 1) Conversores de tensão, apenas. 2) Conversores + dissipadores 3) Conversores + cooler 40x40mm na caixa 4) Conversores + dissipadores + cooler 40x40mm na caixa

Então além de ligar os os dois pólos haverá também um terra? Onde devo ligar esta 3a conexão? Pergunto pois quando comecei a montar me disseram que nunca iria usar os 3os conectores dos plugues P4, por exemplo. Ou seja, todo o sistema está interligado com apenas positivo e negativo em cada componente. adicionado 9 minutos depois Certo... você poderia indicar um que seja adequado? Vi diversas opções mas não sei qual é a certa/melhor..

Legal... existe algum capacitor que já vem com a polaridade marcada no componente? Pois não tenho o equipamento (precisaria de um multímetro, não?) adicionado 7 minutos depois Pois é, pelo que entendi existem adpatadores AC Boss mais antigos, no entanto parece que ambos cumprem a função. De qualquer forma coloquei as fotos deles só para usar como referência, mesmo, em função daquela dúvida sobre os 195mA de consumo em face da fonte de 2000mA que estava me confundindo. Tanto o ampli quanto o pedal funcionam a pilha, são 6 AA para cada, por isso estou montando o kit já que 12 pilhas a cada 8 ou 10 horas de uso é pesado demais pro bolso.

Massa, Sérgio. Então o mais indicado seria usar um daqueles 7809 pra cada uma das entradas P4 (acoplei 4 delas na caixa) sem correr o risco de derreter, sendo a corrente não muito maior que o consumo (1 pra 5 ou 195mA para 1000mA)... é isso mesmo ou tem uma forma melhor? Valeu.

Legal, Mestre88. Agora, se o conversor tem corrente de apenas 1A, ele vai funcionar para o equipamento cujo adaptador AC indica 2A 18W? adicionado 2 minutos depois Sim, é este da foto. você está dizendo que ele é de 200mA mas na caixa está escrito 2000mA.... isso acontece por este dispositivo ser tão comum que eles montam um equipa que precisa de somente de 195mA MÀX com um adaptador que fornece 2000mA, é isso mesmo ou entendi errado amigo? Valeu
