Infelizmente está sem a caixa e sem o manual, não me lembro que que fim teve! Vou ver se consigo uma caixa e manual originais.

Fala ai pessoal!! Peguei meu Mega Drive pra consertar ontem e uma boa limpeza bastou para que ele ressuscitasse. Lavei tudo com álcool isopropílico e limpa contatos, provavelmente era só sujeira!! Perdi alguns cartuchos também, paciência! Valeu!!

O hardware é mais que suficiente pra navegar e assistir filmes! Se já pegou usado, deve estar cheio de "tralhas" instalado nele! Formata que ele volta ao normal!

Executa o hardware test da Apple pra ter certeza de que o HD foi pro vinagre! https://support.apple.com/en-ca/HT201257 Boa sorte!

Instala o SteerMouse para ajustar a aceleração. http://plentycom.jp/en/steermouse/

@Phenom_X4 obrigado pela ajuda!! Altered beast é um dos meus favoritos, deveriam fazer um remake desse jogo para os consoles atuais!... Agora estou atrás de um rca to hdmi upscaler pra melhorar a imagem. Tem alguns xingú mas não melhora nada os artefatos na imagem, teria que ser o framemeister mas está muito caro, por volta de R$1.200!!! Vou acabar comprando esse aqui: http://m.ebay.com/itm/enKo-products-AV-RCA-Composite-S-video-Video-R-L-Audio-To-HDMI-Converter-Scaler-/291907932296?hash=item43f7119088%3Ag%3AXVAAAOSwFe5X1iYU&_trkparms=pageci%3Ae48853b9-949b-11e6-9f8f-005056bb187c%7Cparentrq%3Ad403b6651570a6a8cb476ed6fffe40c9%7Ciid%3A6 Valeu. Abraço

Putz, agora que vi o rachado no impresso! Tem como arrumar sim. Você vai ter que refazer as trilhas uma à uma no local onde está rachado, vai dar um trampo do caramba! Pelo menos tenta! Boa sorte!

Seria mais fácil você trocar os componentes que estão com defeito do que adaptar o outro controle, mesmo porque os impressos são diferentes, acredito que não dê pra fazer uma adaptação! Sim, fez besteira!! você não removeu as pecinhas, você multilou elas!! Haha. Na próxima use um ferro de solda e um sugador, mais fácil!

Sonic Chaos tá fácil de encontrar, tem bastante, mas completo tá bem caro, aliás, estão bem caros os jogos pra SMS. Andei fuçando no eBay pensando que estaria mais em conta e tá mais valorizado que aqui, tem jogo que chega a custar 900 dólares!! Vai bem se difícil você encontrar Sonic na versão japonesa. Obrigado N0625!! Então, problema nos CI's (Circuitos Integrados) estava quase descartado, o único que eu estava em dúvida era o CI-9 que é responsável pelo sinal de vídeo, o VCC dele não estava entregando 5v, mas como ao redor dele os componentes também não estavam entregando 5v, então ainda tinha alguma coisa errada antes dele, e o erro estava na chave tecla. Eu cheguei a abrir a chave tecla pra ver o mecanismo/funcionamento dela e um dos contatos estava desgastado e por isso não dava contato nos pinos e não passava corrente para alguns setores da placa. Eu também não saco nada de eletrônica! Fui em todas as eletrônicas da cidade mais ninguém quis pegar pra arrumar, fui até numas "boca de porco" mas não tive coragem de deixar o aparelho com a pessoa, então decidi eu mesmo consertar, mas pra isso tive que adquirir um pouco de conhecimento na área pra pelo menos tentar, e consegui. Tirando o custo de equipamento que tive que comprar, esse conserto me custaria 0,65 centavos da chave tecla + 0,50 centavos do capacitor que estava ruim, mas eu gastei muito mais devido a falta de conhecimento, mas valeu o aprendizado, isso não tem preço. Pois é, do SMS3 em diante, pra mim, perdeu a sua identidade/essência. Sim, essa tela de boot aparece mesmo sem o cartucho! É como se fosse a tela inicial do xbox por exemplo antes de entrar na dashboard. Ele funciona sem cartucho pois tem uma ROM com jogo, é o CI-2. Abraço.

Valeu pela ajuda, Ricardov!!! O sentimento de satisfação de ter conseguido reviver o SMS é muito bom!! Eu tinha Sonic 1 e muitos outros mas alguns sumiram, provavelmente "emprestei" não sei pra quem há muitos anos atrás, infelizmente foi-se! Ontem consegui comprar R-Type, ótimo jogo, bem difícil de achar! Vou ver se acho Sonic and Tails, obrigado pela dica. O único inconveniente que estou tendo são os artefatos que são gerados nas TVs modernas, muitos artefatos, mas dá pra jogar tranquilo. Talvez eu faça um mod S-Vídeo mais pre frente, vamos ver, ou comprar uma TV de tubo, hehe.

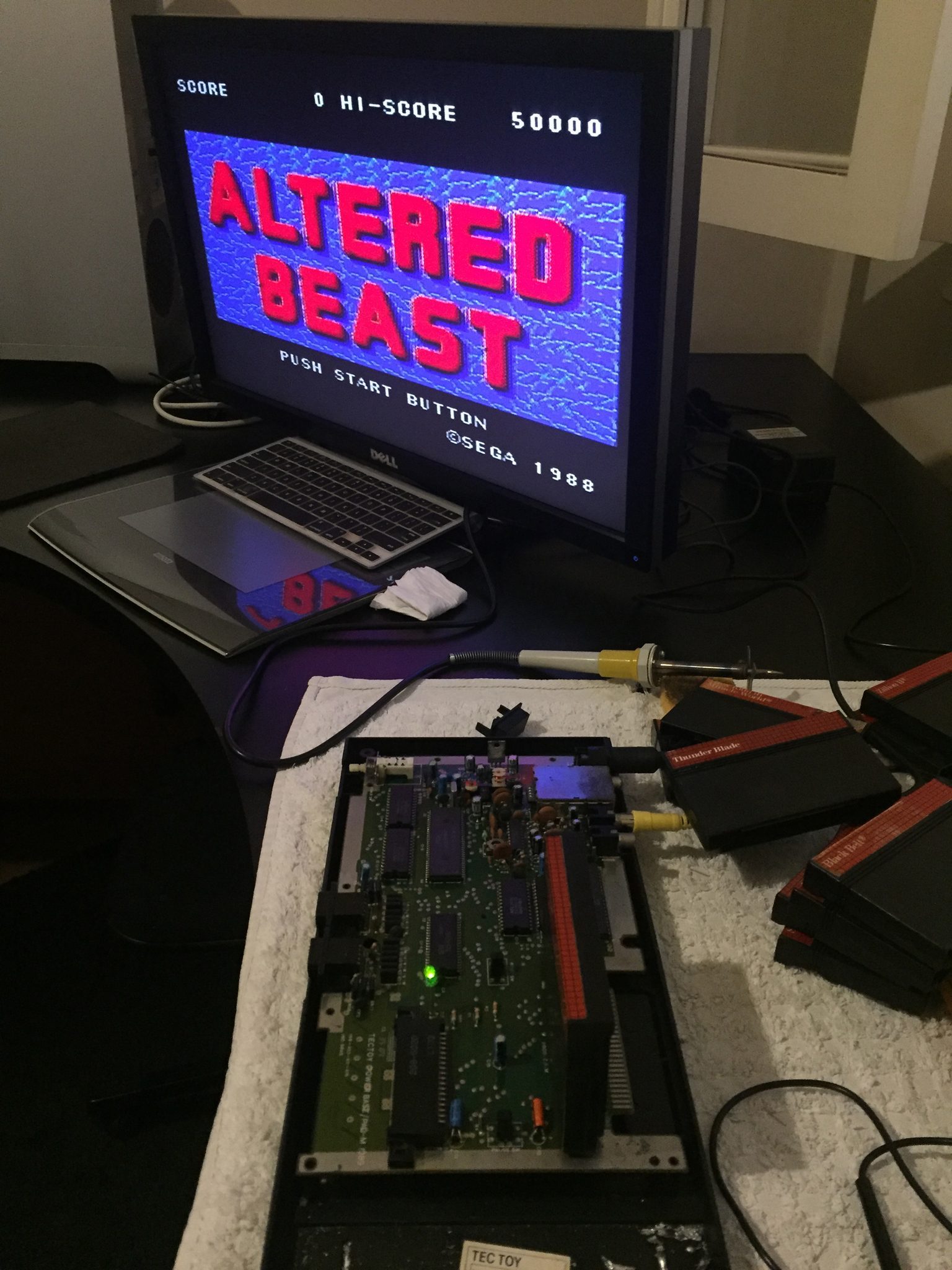

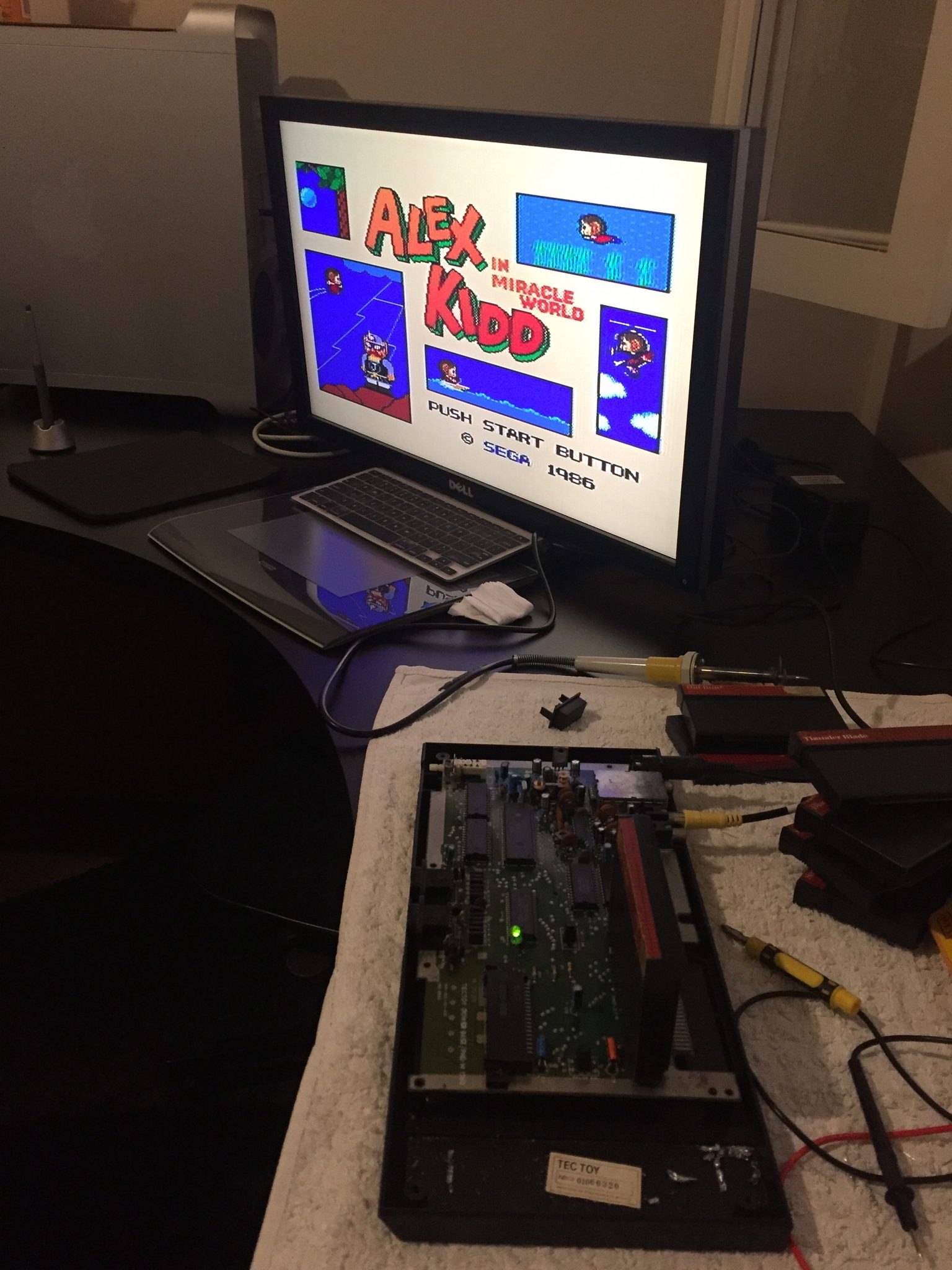

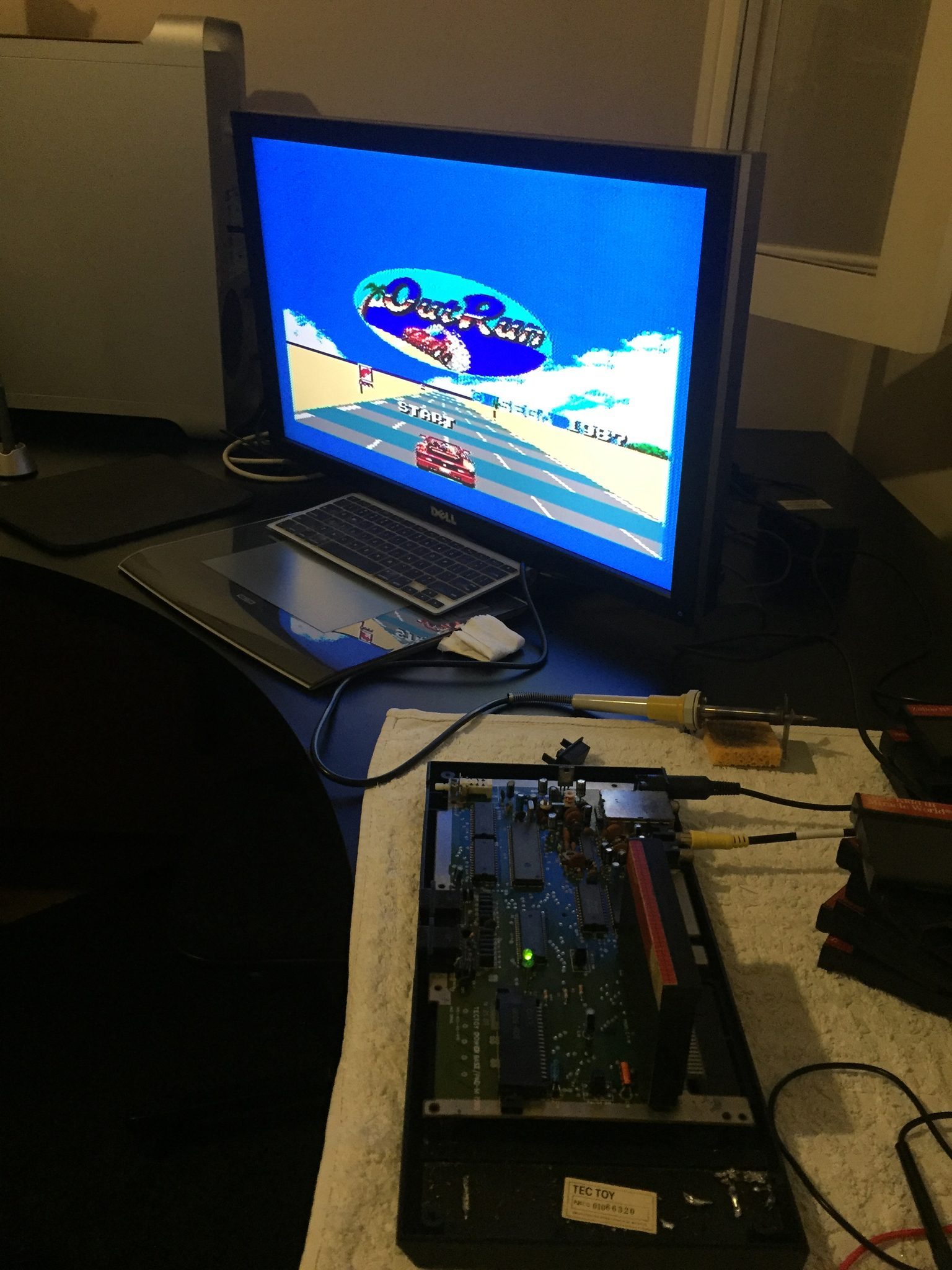

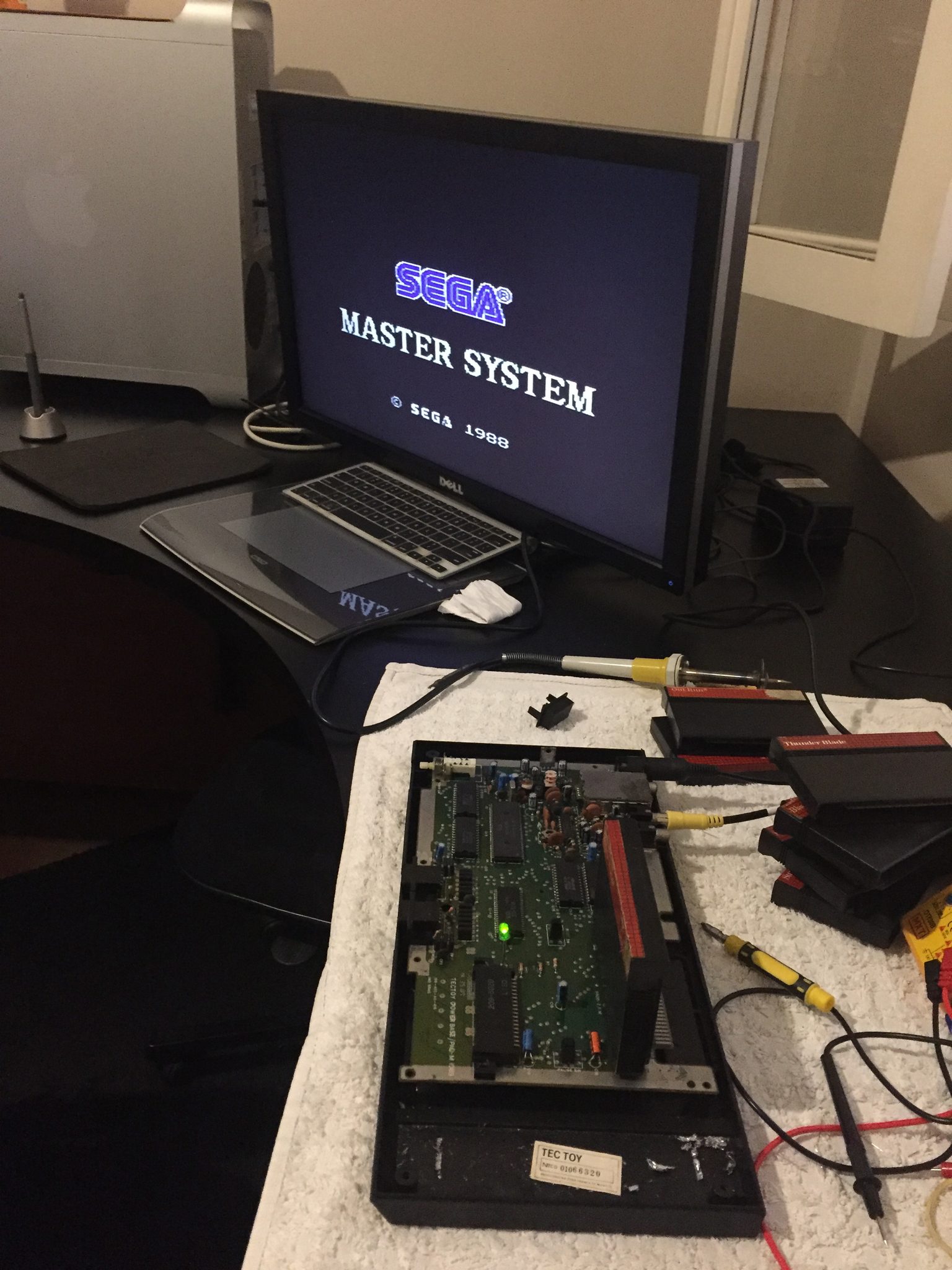

Desculpe a ausência pessoal. Fui viajar por alguns dias! Até que enfim consegui ressuscitar o Master!!! Semana passada corri atrás de um botão novo para testar mas aqui na minha cidade não encontrei nas lojas de eletrônicos, me diziam que é muito antigo e blá blá blá. Mas descobri que esse botão se chama Chave Tecla (com trava). Consegui achar a Chave Tecla no site soldaria.com.br e comprei. Chegou agora de manhã a Chave e fiz a substituição. Já funcionou na primeira!!! Provavelmente eu, sem experiência, não estava fazendo o teste corretamente! O Ricardo S Ferreira já tinha dito que o problema estava no botão, boa Ricardo!!! Vivendo e aprendendo, valeu a experiência e o aprendizado! Agora é jogar pra matar a saudade! Agradeço a todos que me ajudaram e apoiaram. Em breve pegarei o Mega Drive pra arrumar. Abaixo as imagens dele funcionando:

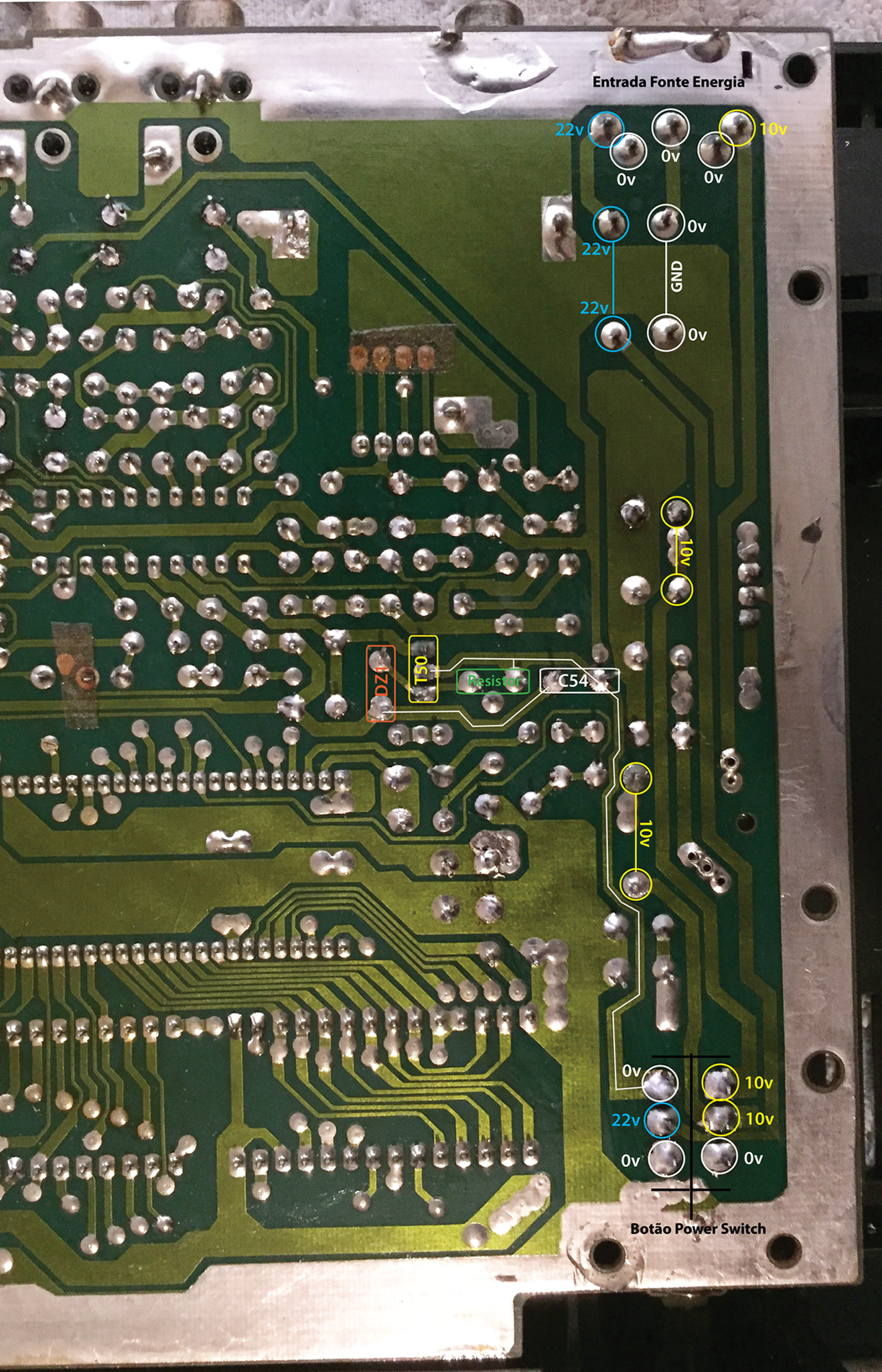

Atualizando... Consegui alguma evolução! Troquei todos os capacitores eletrolíticos e em alguns lugares onde não estava passando corrente agora está, mas ainda não está passando em alguns lugares mesmo com os capacitores novos. Segui a trilha desse capacitor que não está recebendo carga e cheguei no power switch. Eu já tinha testado ele antes e acredito que eu estava fazendo errado (ou não), um dos pinos não está passando energia e a partir desse pino a trilha me leva para o C54, T50 e DZ1 que também não estão recebendo energia, mas eu não sei se esse pino têm que receber energia ou não, pela trilha ele não está conectado direto nas trilha da fonte como estão os outros (imagem abaixo). Tirei o power switch, lavei com álcool isop., passei limpa contatos e resoldei mas não adiantou! Já chequei se tem alguma trilha rompida e não tem!... Outra coisa, medi a tensão da fonte e agora está dando 25v/10v, antes estava com 10v/5v. Peguei a outra fonte (original) e está dando 24v/10v também. Achei estranho isso pois antes dava 10v/5v. O regulador de tensão continua 10v/5v como antes. Estou certo, estou errado? Segue abaixo novas tesões, em vermelho as antigas e novas em azul: Power Switch Button:

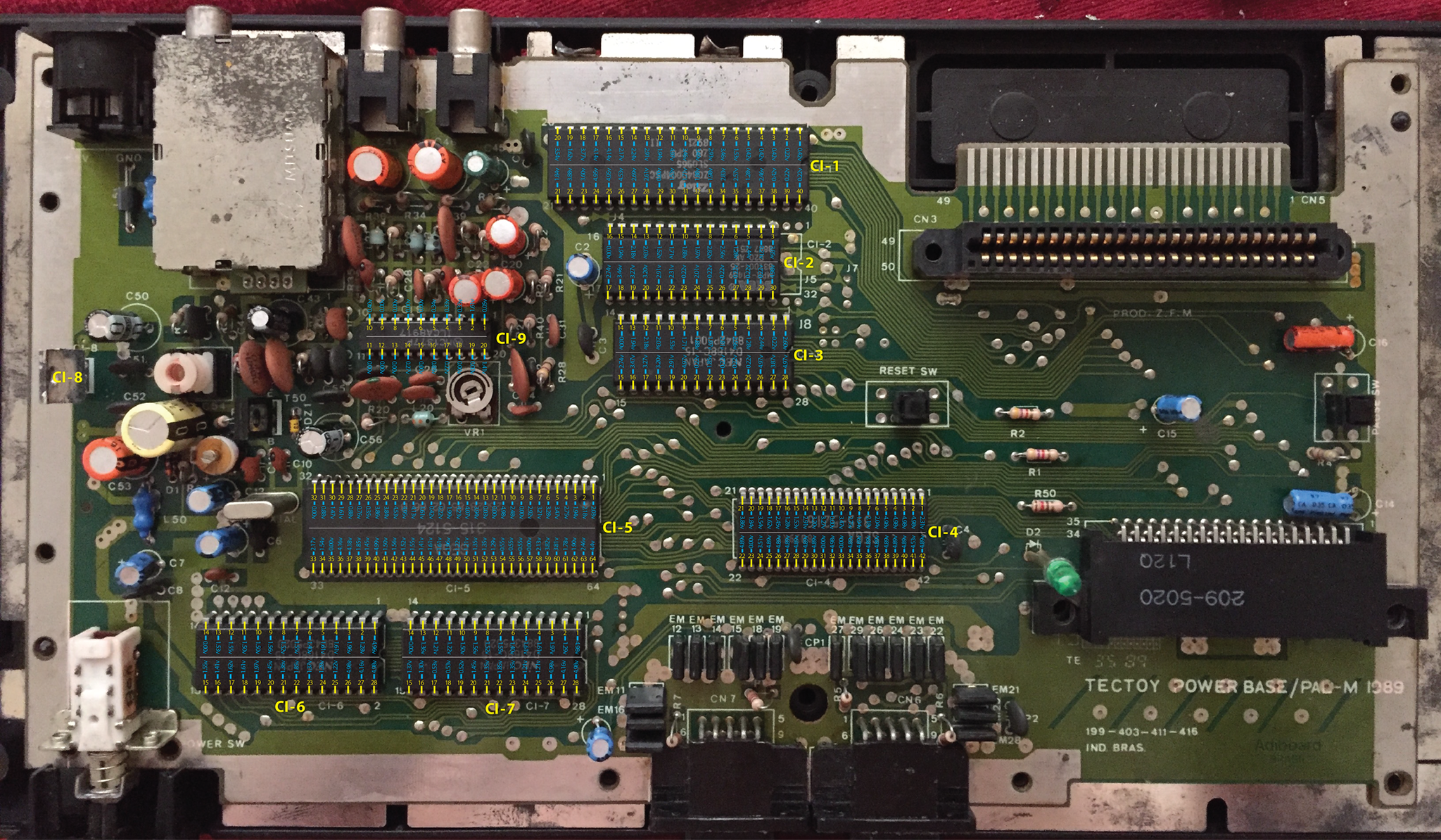

Okay! Já medi todos os pinos e os Vcc eu achei no Schematics do manual. Demorei pra responder pois levou um tempo pra eu medir tudo!... O Vcc do IC1 está no pino 11 e está medindo 4.97v, o Vcc do IC2 está meio confuso, no Schematics mostra pino 1 e 28, mas na minha placa começa no pino 3, eu não consegui identificar, na minha placa o único pino que da 5v é o 30 com 4.98v, o Vcc do IC3 está no pino 28 e está medindo 4.97v, o Vcc do IC4 está no pino 32 e está medindo 4.98v, o Vcc do IC5 está nos pinos 11 e 40 e estão medindo 4.98v e 4.99v, o Vcc do IC6 e IC7 está no pino 28 e ambos estão medindo 4.98v, o IC8 é o regulador de tensão que está okay, o IC9 eu não encontrei no Schematics. Abaixo imagem com todas as medidas dos pinos:

Valeu Ricardov! O esquema dos pontos com 0 volt acredito que estão certos sim, coloquei o negativo dos capacitores no lado certo. Devia ter trocado eles, ja que tirei para testar. Vou ter que refazer isso. Estou checando a lista do .pdf e tenho uma dúvida. Nos CIs, em todos os pinos tem que dar 5 volts? 1. IC8(7805) power check. IN DC 9 V. OUT DC 5 V. OKAY 2. Power check of ICs. is Vcc 5 V power present?

Eu estou aprendendo ainda, é tudo novo pra mim! Estudo quando tenho algum tempo!! Eu já tinha visto esse esquema, mas é diferente do modelo da TecToy. Olha esse .pdf em anexo. Obrigado pela força. sega_master_system_service_manual.pdf

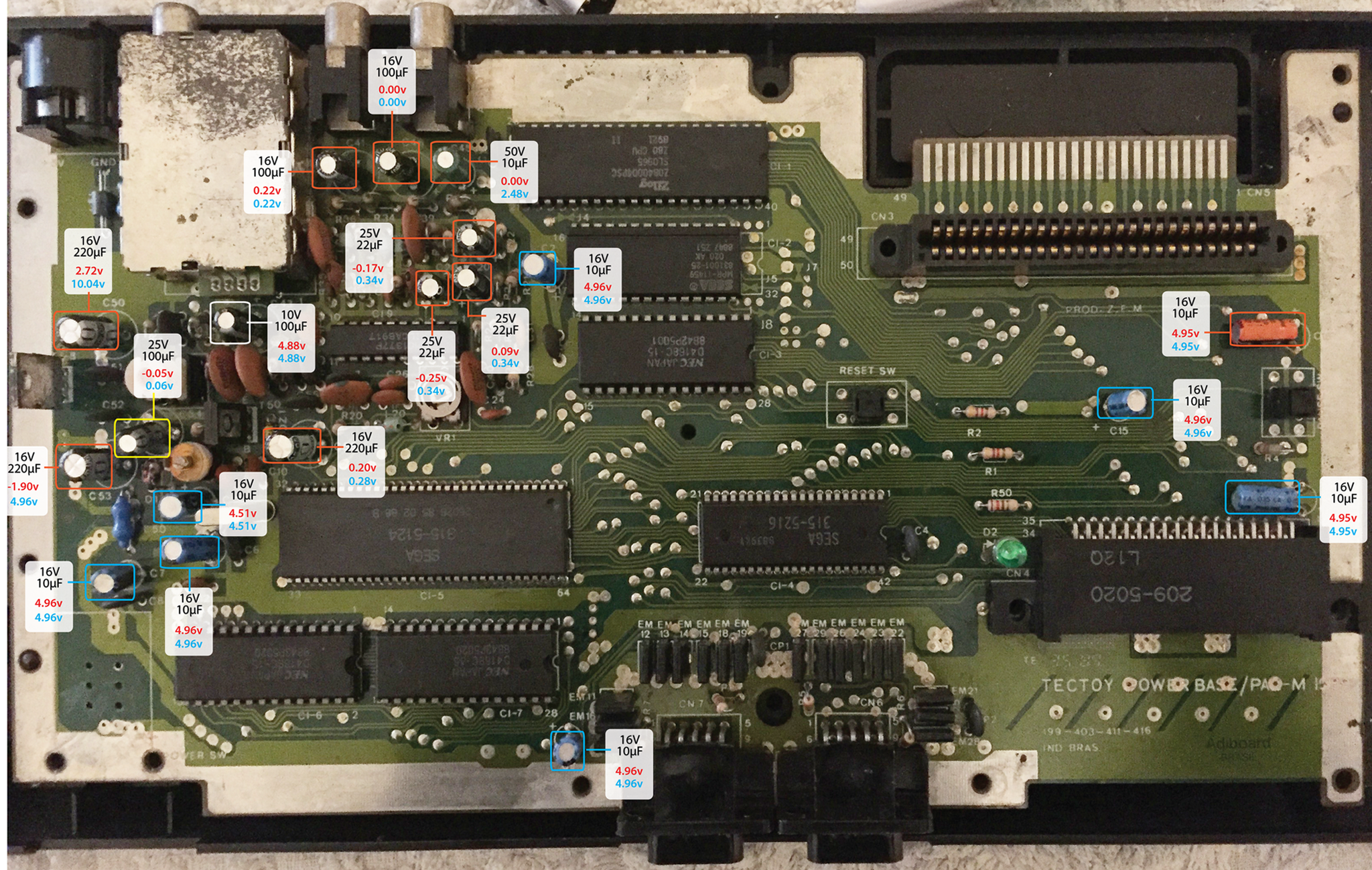

Ricardov, desculpe a demora, não consegui medir ontem! Medi todos como você falou. Abaixo a imagem da placa com anotações dos capacitores, em preto é a descrição do capacitor, em vermelho é o que foi medido no multímetro e "novo" são os que troquei. Veja que tem vários com 0.00v e até negativo.

A fonte é nova, comprei uma pra tirar a dúvida! No regulador de tensão entra 10v e sai 5v. Os testes que fiz foram pra ver se os capacitores estão carregando e se estão em fuga. Como eu faço esse teste de tensão DC?

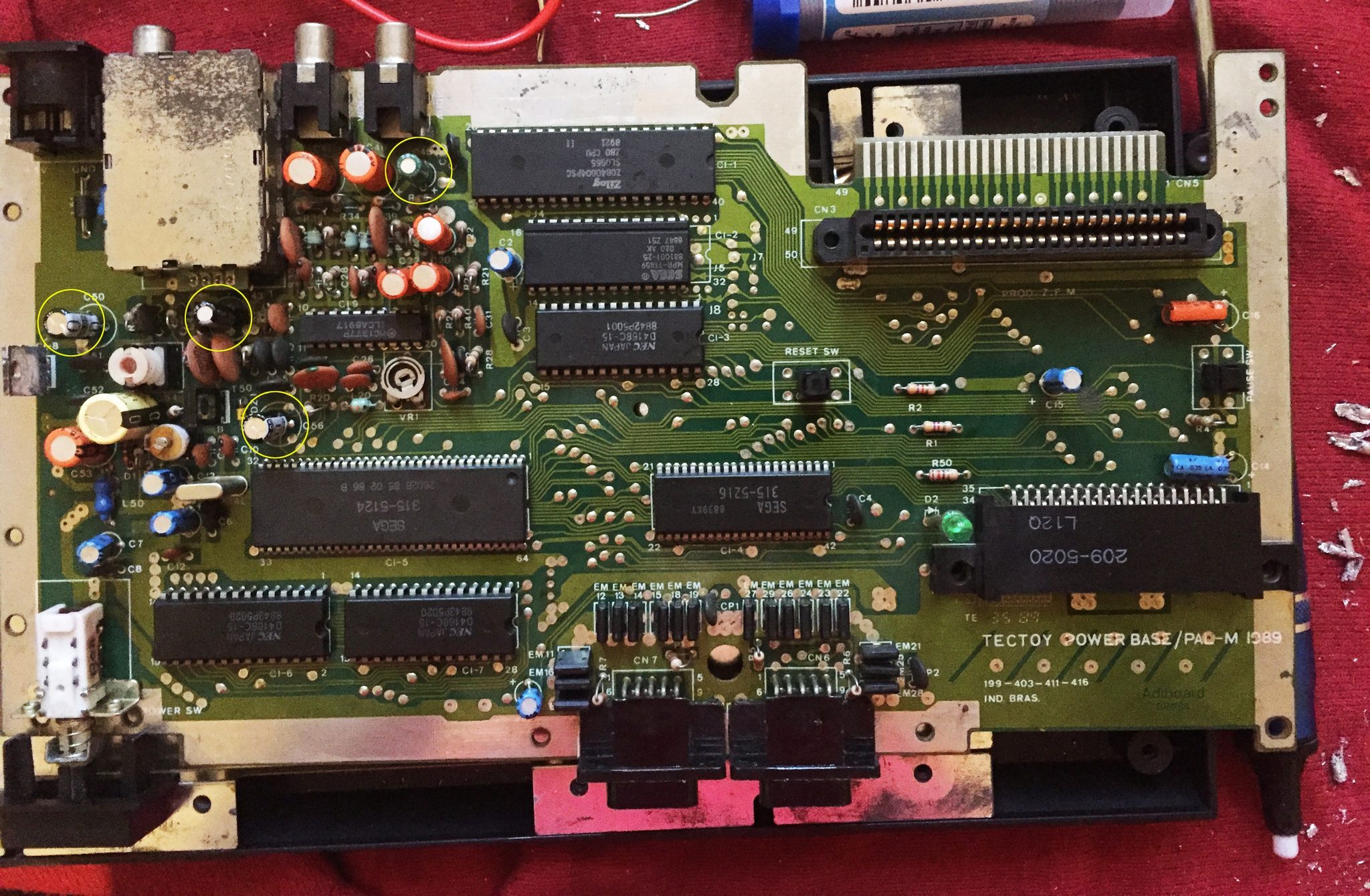

Acabei de testar todos os capacitores eletrolíticos, tirei um por um e fui testando. O único que apresentou falha foi o C50, mas eu troquei mais alguns pois fiquei na dúvida, estavam meio estranho! Liguei o aparelho mas ainda nada dele dar sinal de vídeo!!!! Alguém tem alguma sugestão de onde é que possa estar a treta? Troco mais o que? Capacitores que foram trocados circulados em amarelo:

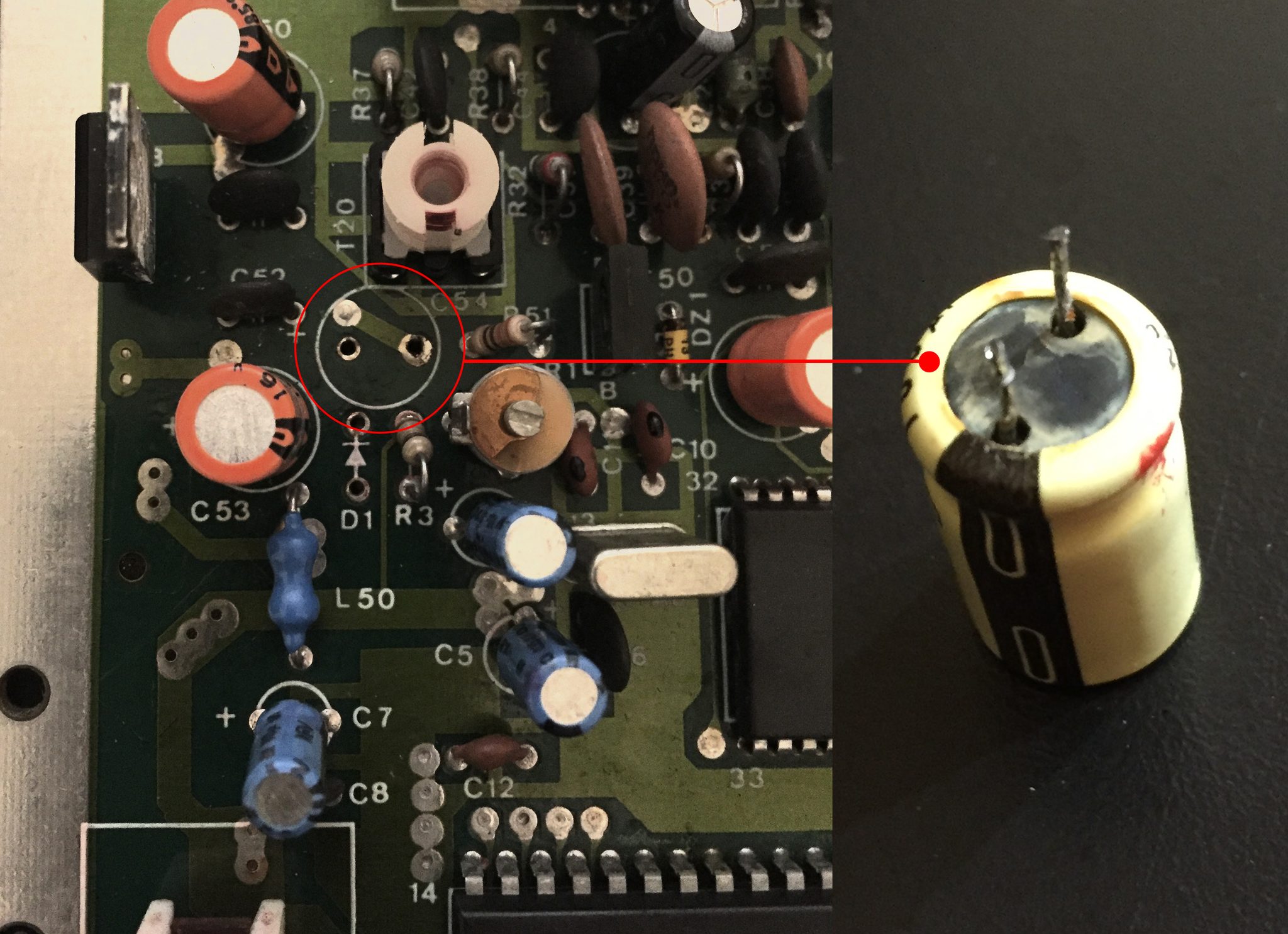

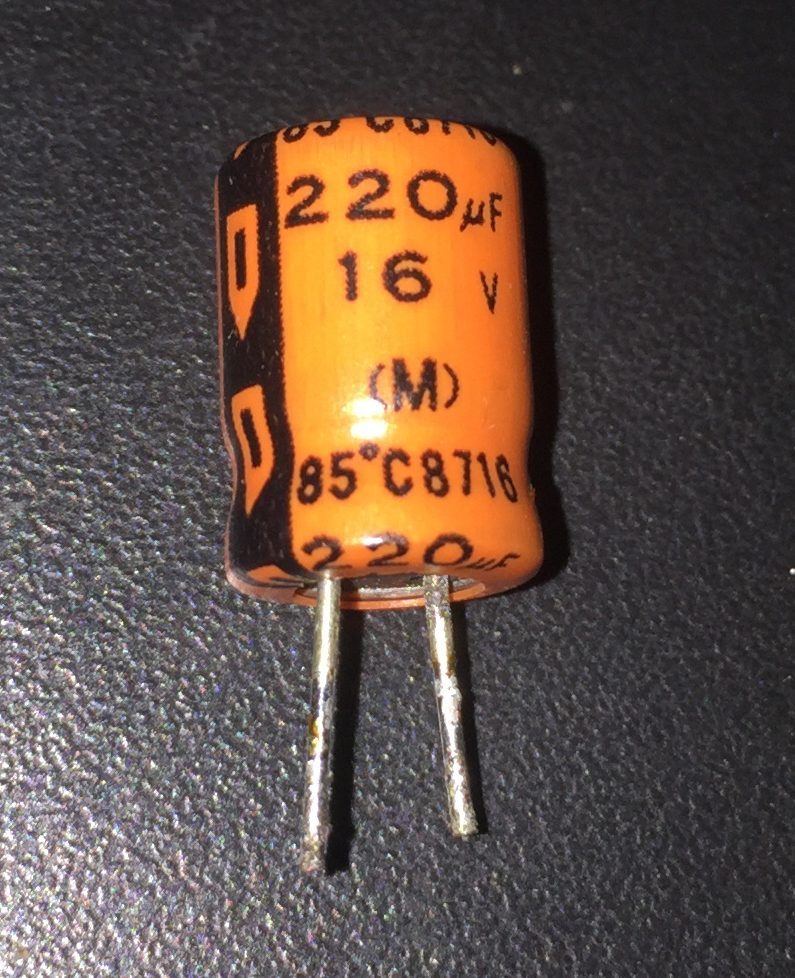

Seguindo... Consegui fazer a troca dos resistires que estavam com problema! Alguns, fora da placa, medi novamente e apresentaram o valor correto, mas quando eu soldava de volta na placa, o valor estava errado, mesmo com os novos que comprei, porque isso? Voltei o diodo (D1) que estava fora e refiz algumas soldas que estavam oxidadas. Testei o aparelho pra ver se dava sinal de alguma coisa, audio ou video, mas não deu! Parti para os capacitores! Primeiro tirei o amarelo (C54) que, supostamente, estava vazado! Mas não estava, aquela mancha rosa era tinta mesmo. Limpei a placa com álcool isop., testei ele e está segurando carga normalmente. Tirei o C7 e testei, também okay, C53 também okay, o C50 não segura mais carga, vou comprar pra fazer a troca. C54: C50:

Entendi! Valeu pela dica, Phenom! Vou tirar eles para testar ou talvez substituir logo de uma vez! Esse será o próximo passo! Hoje comprei os resistores que serão substituídos, vou ver se consigo fazer isso esse final de semana! Então, essa mancha na placa tá estranha mesmo! A primeira impressão é de que é tinta, mas porque colocariam tinta no impresso?, não faz sentido! Vou tirar esse capacitor e posto umas fotos dele! Valeu! Abraço.

Atualizando... Tirei o diodo (D1) da placa e identifiquei, é um 1N4148, e para a minha surpresa ele está okay, não está conduzindo nos dois lados!! Então, porque quando eu meço ele na placa, ele está conduzindo nos dois lados? OBS*- Com o diodo fora da placa, coloquei as ponteiras do multímetro nos buracos desse diodo e o multimetro me dá um valor, é normal isso? (ponta preta no catodo e vermelha no anodo = I e o inverso = 1140. Amanhã vou comprar os resitores que estão ruim e fazer a substituição.

@AMDark , pode deixar, assim que ele respirar, mando as imagens.

To na luta! Vou conseguir!!! Valeu!

Tens razão, Bcpetronzio!! As soldas do R3 estão bem judiadas, oxidadas, veja na imagem abaixo. Mas elas ainda conduzem e o resistor está okay. O meu receio é que essa oxidação que pega um pedaço da trilha tenha danificado a mesma. Veja que as soldas do regulador de tensão está bem oxidada também, mas ainda conduz! Vou refazer as soldas oxidadas. Enfim, consegui medir todos os resistores da placa, dois estão com problema, quatro deles eu fiquei na dúvida e o restante está okay, veja na imagem abaixo: Visão geral do verso da placa: OBS*- Tive que reduzir o tamanho das imagens pois o forum não aceita arquivos muito grande. Se alguém com dificuldade em visualizar, me avisa e eu faço upload em algum outro server.

Creio que seja reflexo da tinta. É um marrom-preto-amarelo-dourado e está dando 97.4kohms
