As imagens do meu post podem ser vistas quando logado, mas estou enviando novamente no anexo.

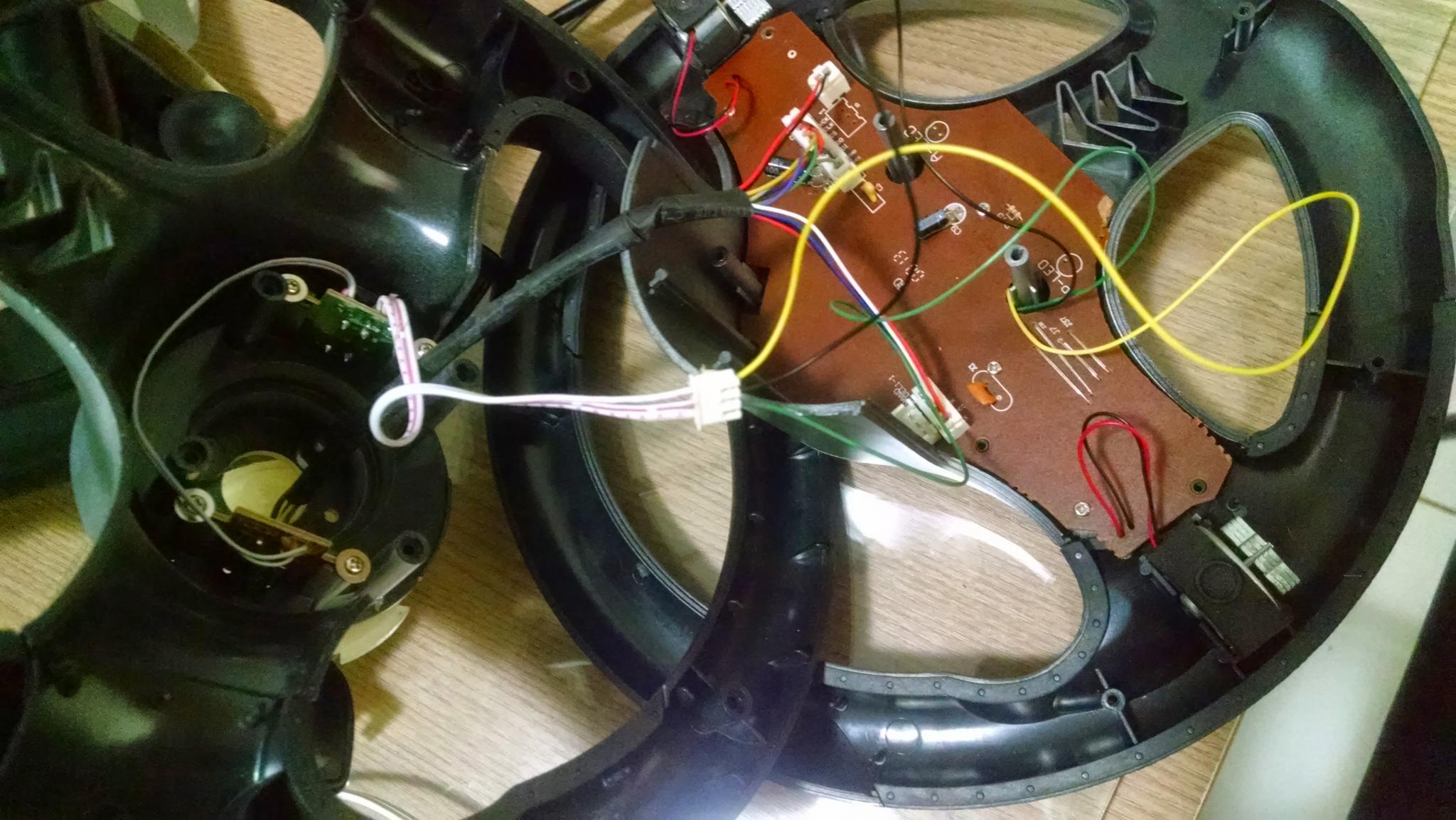

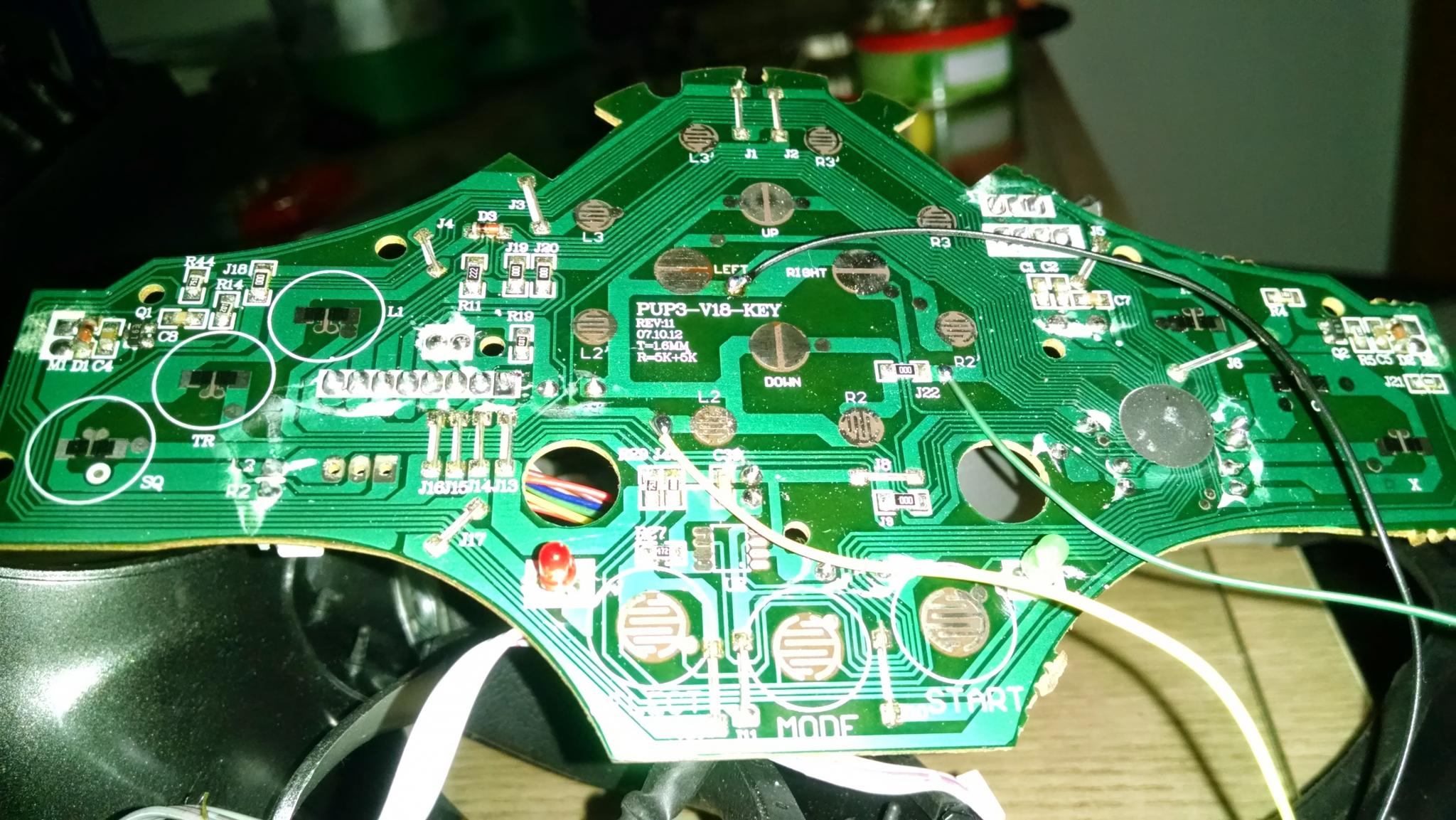

Olá, Eu tenho um volante Leadership Vibration Universal modelo 1026 e eu também queria utilizar as borboletas para troca de marcha no Gran Turismo do PlayStation 3. Depois se pesquisar, algumas pessoas disseram que seria possível configurar a função a ser executada pela borboleta segurando os botões SELECT e START por alguns segundos até o led verde acender, depois bastava acionar a borboleta desejada, por exemplo a borboleta direita, e pressionar a função desejada, no caso do Gran Turismo o R2 para incrementar marchas. Dessa maneira a função do R2 é atribuída a borboleta direita, mas o pedal direito (acelerador) sempre ficava com a função igual ao da borboleta, e o mesmo acontecia para o pedal esquerdo (freio) no caso da borboleta esquerda. Eu não encontrei uma maneira de resolver isso configurando o volante, então resolvi ser um pouco mais intrusivo e fiz alterações no hardware do volante e estou postando aqui como eu fiz. No meu caso eu defini a borboleta direita para funcionar como R2 e a borboleta esquerda como L2, que são as configurações padrão do Gran Turismo para incremento e decremento de marchas. Para fazer isso eu soldei 3 novos fios na placa de dentro do volante, como na foto (não é a placa da caixa de direção), um PRETO para o aterramento, um VERDE para o R2, e um AMARELO para o L2 (na foto o fio amarelo ficou branco por causa do flash). Para soldar o fio AMARELO eu tive que raspar o esmalte verde para chegar ao trilho da placa, você pode fazer isso com uma chave de fenda raspando levemente e tendo cuidado para não danificar o trilho. http://i1378.photobucket.com/albums/ah86/maurymmarques/Mobile%20Uploads/IMG_20141212_235244412_zps95bc0d3f.jpg Depois basta desplugar o terminal que possui 3 fios brancos (eles vem das borboletas), são neles que eu conectei os 3 fios que soldei na placa. Eu não cortei os fios do terminal para não danificar, eu apenas encaixei-os dentro do terminal como na segunda foto (depois eu colei-os com silicone quente para não soltarem). O fio do meio é o aterramento (fio preto), para você descobrir qual é a borboleta direita (fio verde) e esquerda (fio amarelo) use um multímetro, ou tente seguir a lógica das duas plaquinhas das borboletas, ou então faça uma ligação (são 50% de chance de acerto), caso as borboletas fiquem invertidas basta alterar os fios das extremidades do terminal. http://i1378.photobucket.com/albums/ah86/maurymmarques/Mobile%20Uploads/IMG_20141213_240458772_zpsec557d33.jpg Espero ter ajudado. Obrigado.
