Ok....então vou partir para outro modelo de amplificador. O TDA 2030 , já que precisa de muita tensão não vai servir para o meu projeto. Então o probrema era mesmo a alimentação, pois aparentemente o amp funcionava, só que não saía som. Agora vou partir para o tda 2040, em que vi no datasheet uma suposta tensão mínima de alimentação de apenas 2,5volts(impressionante). Mas aí já é um assunto diferente, e por isso está em outro tópico mais recente. http://forum.clubedohardware.com.br/tda-2040/1118908 Obs: não haverá novamente o problema de tópico duplicado, o assunto do outro é completamente diferente. Agora entendi por que o meu amplificador com tda 2003 funcionou perfeitamente com a minha fonte. Exatamente como disseram, o meu também distorce em um volume alto. Minhas esperanças agora estão no TDA2040.... tomara que dê certo.... e para os circuitos, posso aproveitar muitos componentes que comprei para o o 2030. Isso vai ser bom. Vou pensar sobre as fontes depois de decidir o amplificador definitivo. E existem grandes chances de eu decidir por usar baterias

sim....mas se for simples e barata essa fonte acho que tem como fazer 3.. uma para cada amplificador. Só que o mais urgente agora é um circuito bom para fazer o amplificador... na datasheet tinham informações faltantes no esquema, e outros esquemas tinham coisas confusas, como trilhas cruzadas sem indicar as junções. Se alguém tiver um circuito bom para o 2030A... seria muito bom

ok..... 1A.... mas eu pretendo fazer um amplificador com surround 2.1, ou seja, 3 amp. Já que cada um tem 18w, isso dá 56 w. A fonte de 1A ,12v, forneceria 12w. preciso de uma fonte mais potente

Eu não tenho a carcaça conectada no gnd... Mas... agora percebi... o tda que estou usando é o 2030A, e não o 2030.... vou iniciar um novo tópico para esse assunto... podem fechar este aqui.

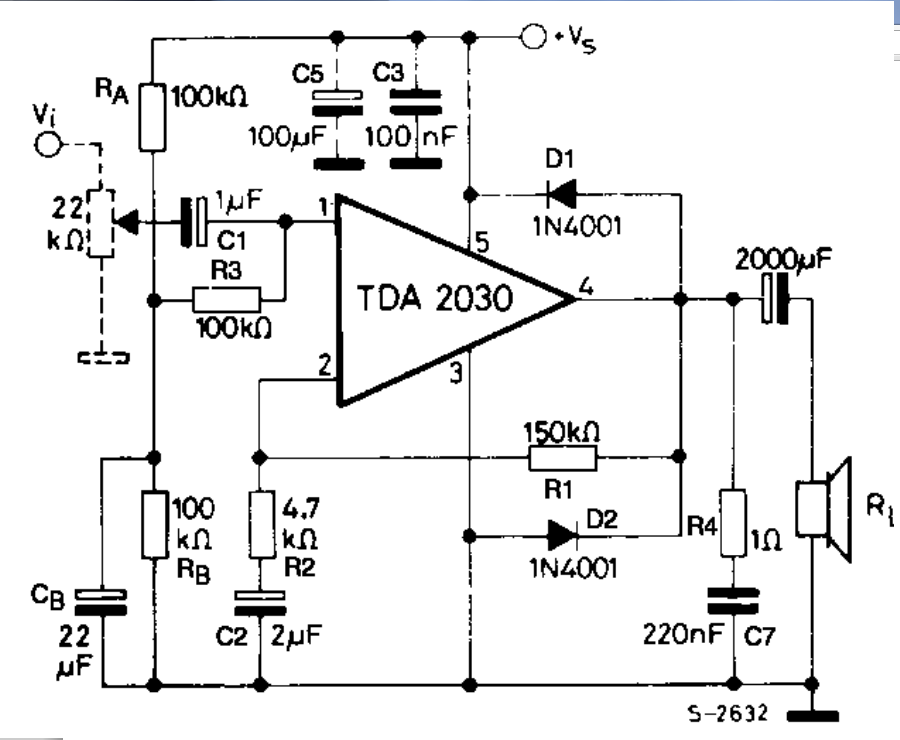

Olá pessoal Montei um amp com tda 2030 , do qual vou deixar o esquema aqui, e acontece que ele não funcionou..... não ouvi som nenhum além de estalos na hora de conectar a fonte e entrada de áudio..... pelo o que eu vi estava tudo certo, o mp3 tava funcionando, a fonte também... Esse esquema é o mesmo do datasheet, e vi lá que existem dois tipos, e acabei montando esse... a fonte que eu uso é daquelas de carregadores de pilhas, 12v, 600mA. Vou refazer o circuito posteriormente, se der certo postarei aqui. Montei o circuito fora de uma placa, era só para testes... futuramente irei montar ele em uma placa ilhada. Me avisem se houver alguma falha no diagrama.... Espero que possam me ajudar, agradeço desde já.

tente de novo... pode ser que tenha algum mal contato... é muito comum de acontecer. Tente limpar com álcool os conectores

Ótimo! até pude tirar uma dúvida em que eu colocaria em um novo tópico! valeu, Bcpetronzio! não sei se é pedir demais, mas eu gostaria de saber qual é o circuito completo com o potenciômetro, pois vou fazer dois amplificadores(para estéreo, ligar no pc) com tda 2030. queria saber como regular o volume, e não sei lidar com potenciômetros

Cara, só sabendo que o amp é com tda 7264, já esclareceu-me algo... Tente fazer um teste simples. Conecte o Amplificador na fonte de energia, conecte os alto falantes e na entrada de audio tenta ligar direto na saída de fone do pc. Se quiser descobrir qual é, pegue um conector p2 , solde 3 fios no lugar certo e terá um cabo p2. conecte no pc, e com o amp ligado, vá testando ele, colocando os fios da saída para fone lá nas conexões do amp que eram com a placa lógica(teste de 2 em 2 por que o sinal não é transmitido somente por um, e o 3º serve para o segundo canal de audio, já que é estereo.)... um deles deve ser o de sinal... acho que posso te dizer qual é se a foto do amp e da placa forem boas.

No seu caso você deve identificar as saídas para os alto falantes, a entrada da fonte de energia e a entrada de sinal. Se quiser que eu faça isso vai ter que postar mais fotos, me mostrando a placa logica e o amplificador completo. por cima e por baixo. Também temos que saber se o sinal que entra no amplificador já é pré-amplificado pela placa lógica. Agora são quase 4 da manhã, vou ir dormir daqui a pouco. Assim que eu puder entrarei aqui novamente irei te dar uma explicação mais detalhada, vou dizer como conectar esse amp na saída para fone de ouvido, do pc. Já fiz uns 3 amplificadores com tda 2003, e pretendo fazer mais 3 com tda 2030. Se você precisar fazer um estarei disposto a ajudar. Obs: O link que você deixou sobre o esquema do aparelho não funcionou para mim. deu erro 404

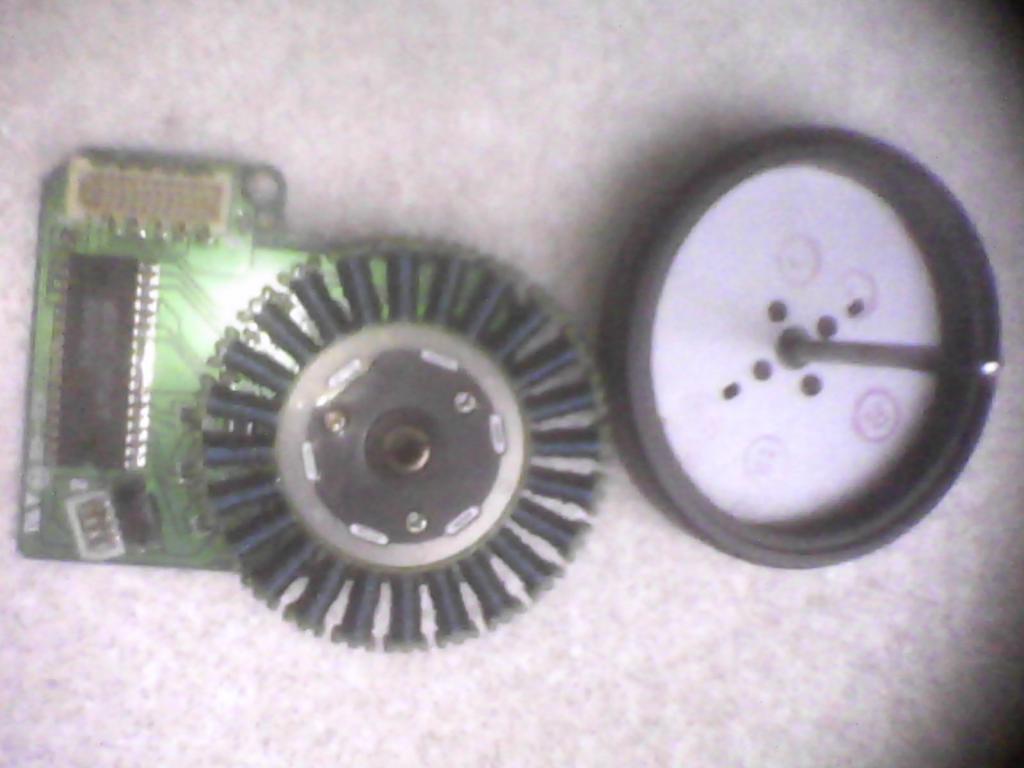

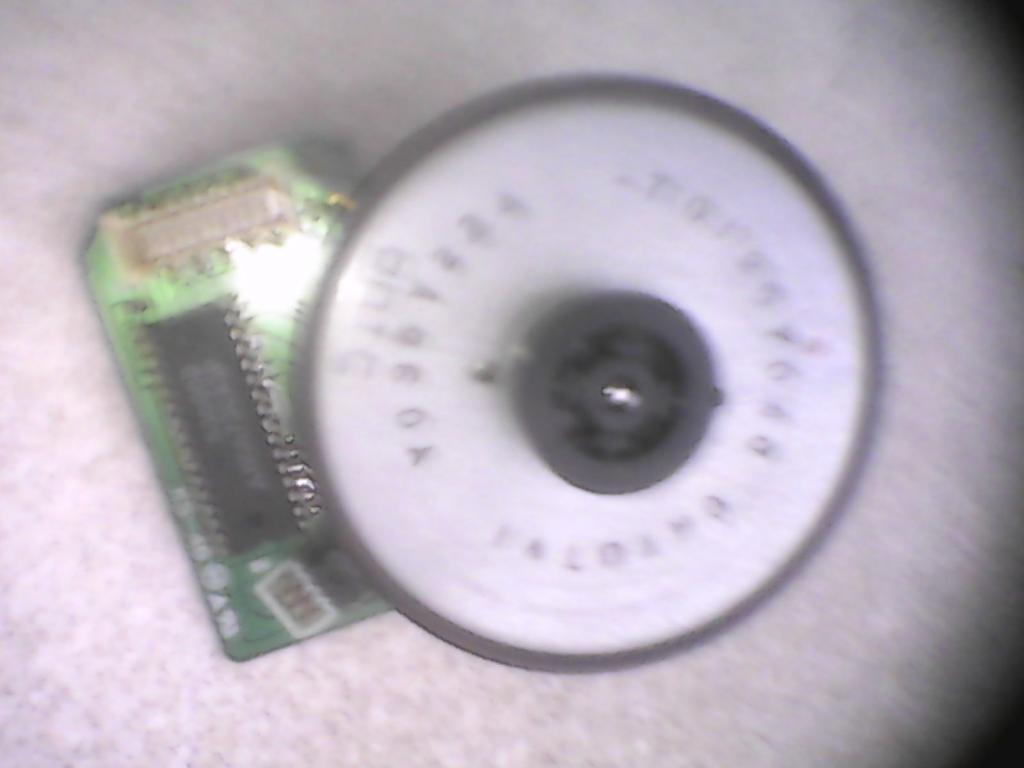

Olá, pessoal! Aqui eu tenho um motor que tirei de um videocassete velho, mas não sei como faço para ligá-lo. Não sei se preciso fazer modificações no enrolamento, e tenho dúvida sobre qual é o tipo desse motor, se é brushless, se é de passo, só si que não é um motor comum, com escovas. Eu acho que ele é um motor de passo, mas não tenho certeza. O estator está grudado numa placa, onde há um microprocessador, os terminais de energia e um componente eletrônico que não sei o que é. Se alguém puder dar uma ajuda; obrigado desde já.
