Realmente, funcionou perfeitamente, Em resumo, os componentes danificados foram 3: Uma ponte retificadora; o mosfet K8A65D; um diodo quebrado. Ao trocá-los a fonte funcionou perfeitamente e a TV voltou a ligar, embora, ainda esteja com outro defeito (Tela preta).

@lucas35@BCP Um 10N60 eu não tenho, mas tenho um P11NB60 (DataSheet), serviria ? Se medir ele no local for igual a medir ele soldado na placa, então eu medi fora do local pois eu retirei ele da placa para medir.

Realmente @BCP, graças ao seu post eu verifiquei que o mosfet de canal N K8A65D (Q7301 no esquema) estava danificado. Saberia dizer se o 07N60C3 é compatível ? No datasheet não fala se é canal N, mas eu testei e ele dispara como um mosfet de canal N, só que ele se comporta como um capacitor quando mede entre source e drain, apresentando resistência baixa no inicio e aumentando gradativamente. Isso é normal ?

Olá, essa TV estava com problemas na fonte e a primeira coisa que notei é que a ponte retificadora KBJL4KU estava com curto em todos os terminais. Gostaria de saber se a ponte retificadora KBL06 é compatível ? Esquema da fonte: Panasonic+TC-32A400B+Fonte+TNP4G572+.pdf

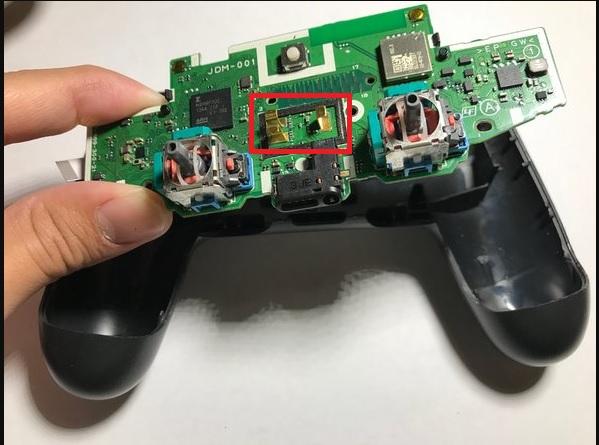

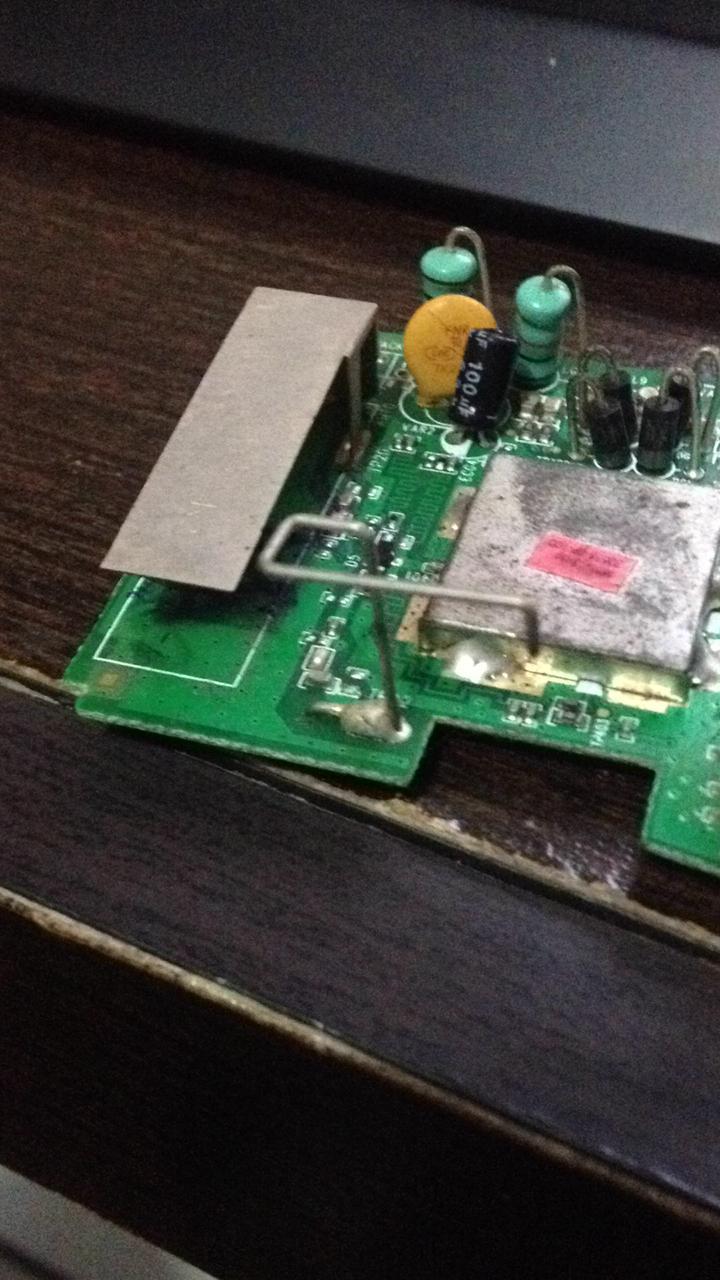

@dwatashi Mas a solda da antena seria nesses pads (RX, TX) ? Vi que um é pra downstream e o outro pra upstream. A antena que eu iria colocar seria bem pequena, só pra aumentar um pouco o sinal! Tal como essas anteninhas do dualshock 4 ou essas antenas de telefone sem fio:

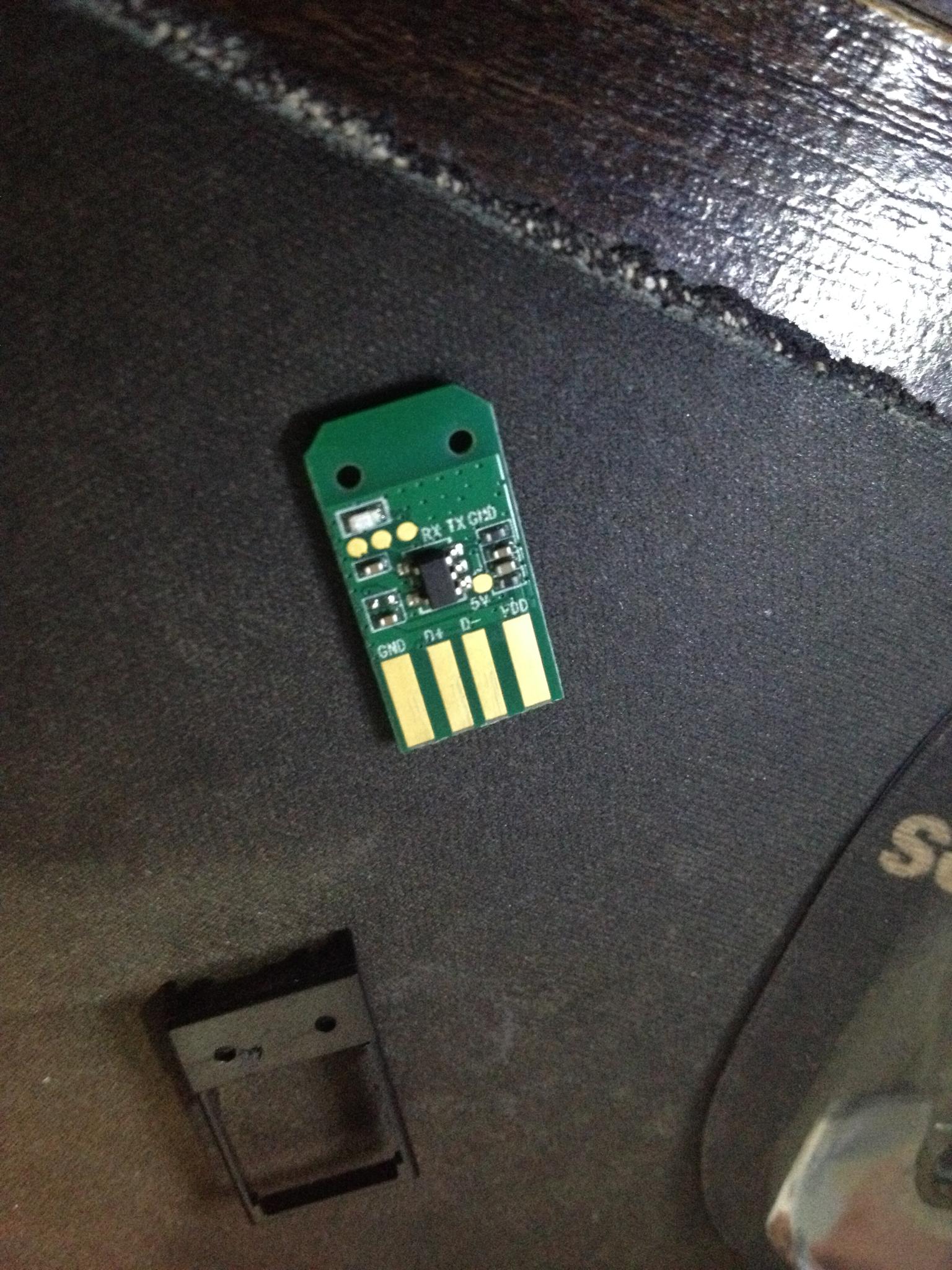

Estou querendo descartar problemas de alcance de sinal do meu Dongle USB Bluetooth, então resolvi abrir ele pra vê se dentro dele havia a possibilidade de adaptar uma antena, dentro do meu Dongle BT 2.0 não encontrei nada e também não tinha a serigrafia dos componentes. Já dentro do meu Dongle BT 4.0, eu encontrei 3 pads de contato (RX, TX, GND): Alguém já fez esse tipo de adaptação ? Seria possível ?

É possível utilizar a identidade auxiliar (Ā+A = 0) nessa expressão já simplificada ? X = A'+B'A ( ' = negação)

Ajudou demais

Estou tendo dificuldades pra simplificar essa expressão, alguém poderia me ajudar ? (A+B)·(A'+C)·(B'+C)

De tanto remover componentes e não resolver, decidi deixar a placa de lado e mexer em outros placas. Até que ontem, fui na assistência de um amigo e encontrei um daqueles kits com diversos conectores de fonte de notebook paralela na estante da bancada dele. Resolvi pedir o conector do dell emprestado e fui fazer o teste, só de plugar o note já ligou automaticamente e a tensão de 19v voltou a ser gerada na CRT/Power_board. Como eu suspeitava desde o início, havia uma pegadinha nesse conector, percebi isso no primeiro dia ao ver que havia uma resistência entre o neutro interno e o neutro do pino externo do conector. Contudo, o defeito se resumia à alimentação direta na placa.

Eu também estava com esse problema em um note asus com um i7 da 5º geração com uma GeForce 920M, a GPU batia 93ºC só de abrir o navegador. Abri e limpei ele, troquei pasta térmica e isolei aquela manta do dissipador. Mas mesmo assim a temperatura se mantinha. Abri ele e resolvi monitorar manualmente a temperatura do dissipador botando um thermopar especificamente na parte cobreada que vai bem em cima do DIE do processador e que possui menos de 1mm de diâmetro. Percebi que a temperatura ficava em 40ºC enquanto a GPU batia +90ºC Cheguei a conclusão de que havia uma deficiência na troca de calor entre GPU/CPU e dissipador, então abri ele e botei outra pasta termica que eu tinha aqui, uma da implastec silver, pasta ruim demais assim como os diversos outros produtos da implastec (Isopropanol e etc). A temperatura ainda se mantinha travada em +90ºC. Só foi resolver quando comprei uma pasta da xigmatek XI-3HDT, com uma alta condutividade térmica (9.1W/mK). A temperatura da CPU e GPU diminuíram consideravelmente (-15ºC pra GPU(75ºC) e -17ºC para CPU(69ºC) em full load). Contudo, recomendo verificar qual pasta térmica você esta utilizando e se é de boa qualidade.

Isso mesmo, só conduzia do pino 3 ao 2 (conforme imagem do post #5). Não conduzia em nenhum outro pino, mesmo invertendo as ponteiras. Como eu disse acima, a pagina referente a DCIN não esta disponível. Mas mesmo assim eu dei uma analisada em alguns paginas referentes a alimentação mas não encontrei nada. Poderia responder o quote abaixo ?

Achei o 2N7002 (code S72). Ele é compatível com o 2N7002K ? 2N7002K 2N7002

Mas eu testei ele foi fora do circuito mesmo. Eu entendo o funcionamento de um mosfet, mas eu devo ter formulado mal a frase, deveria ser: "A grande dúvida é saber se este componente é um diodo ou mosfet ." Contudo, tentarei por um mosfet de canal N compatível na placa pra testar! Há algum risco de explosão caso não fosse um mosfet a ser soldado ali ? Lembrando que chega 19.5v em um dos pinos deste SOT-23, conforme fotos anexadas em spoiler no primeiro post. Postarei de novo pra caso não tenha visto: Eu consegui achar um esquema, porém não estou conseguindo achar os componentes pesquisando com CTRL+F. Percebi que também não consigo copiar nada deste pdf e também o trecho sobre DCIN esta indisponível. Schematic: Dell Inspiron N5110 (Wistron Queen 15).pdf

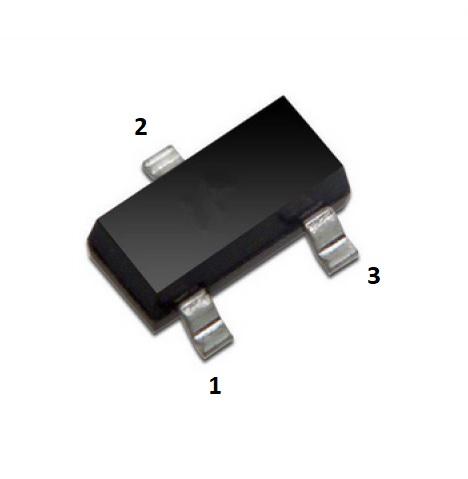

valeu amigo, agradeço a ajuda. Pesquisei 7kb lá e retornou só o código 7k: http://www.s-manuals.com/smd/7k De acordo com o site e considerando que o encapsulamento é SOT-23, o componente seria um mosfet 2N7002K de canal N ? Fiz uns testes no componente e ele aparenta ser um diodo, ou talvez seja outro tipo de componente, porém, danificado. O componente só dava continuidade do pino 3 ao 2. Injetando tensão, o consumo se manteu igual ao consumo de outros diodos (THT) Normalmente, um diodo SOT-23 deveria conduzir do pino 1 ao 2, correto ? ou existe modelos que conduzem a partir de outros pinos ? A grande dúvida é saber qual é a real função deste componente.

Olá, Esse dell não ligava de acordo com o dono, analisando a placa, eu encontrei esse capacitor quebrado ao meio no circuito de VGA/Power Board: Fiz a troca e a placa ainda não ligava, notei que havia uma tensão de -0.55v entrando na main_board e essa tensão vinha da power_board. Como não achei o esquema desse dell, queria a ajuda dos amigos para identificar alguns componentes que não estou conseguindo encontrar o datasheet no google/bing, a começar por este transistor? (7kb) E se algum amigo quiser ajudar dando sua opinião eu agradeço Editei uma imagem com as tensões presentes na placa, anexarei em spoiler:

Funcionou 100%, embora, não tenha fixado o defeito Agradeço a ajuda!

Obrigado amigo, farei a substituição e posto o resultado em breve!

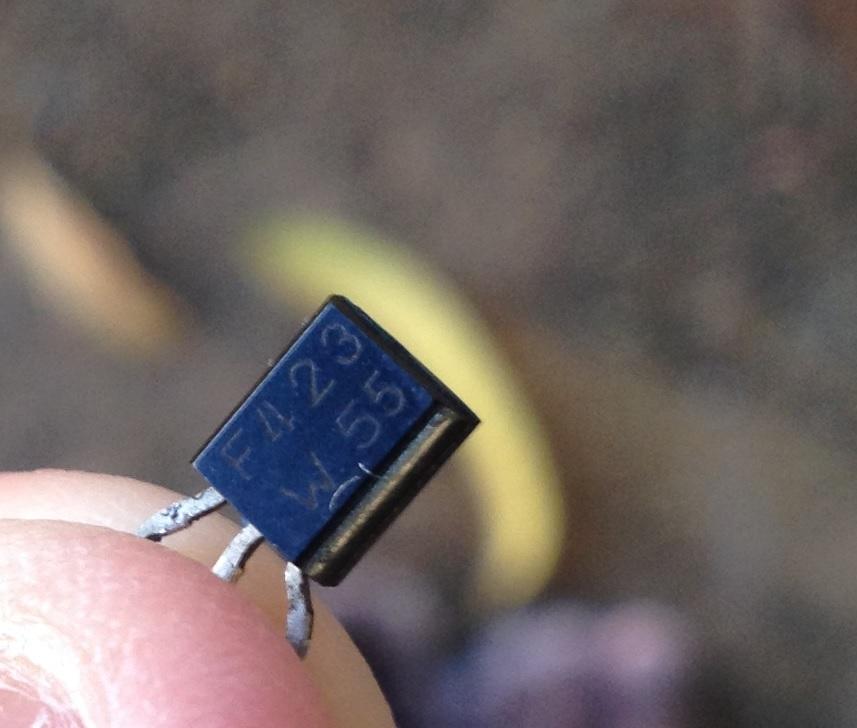

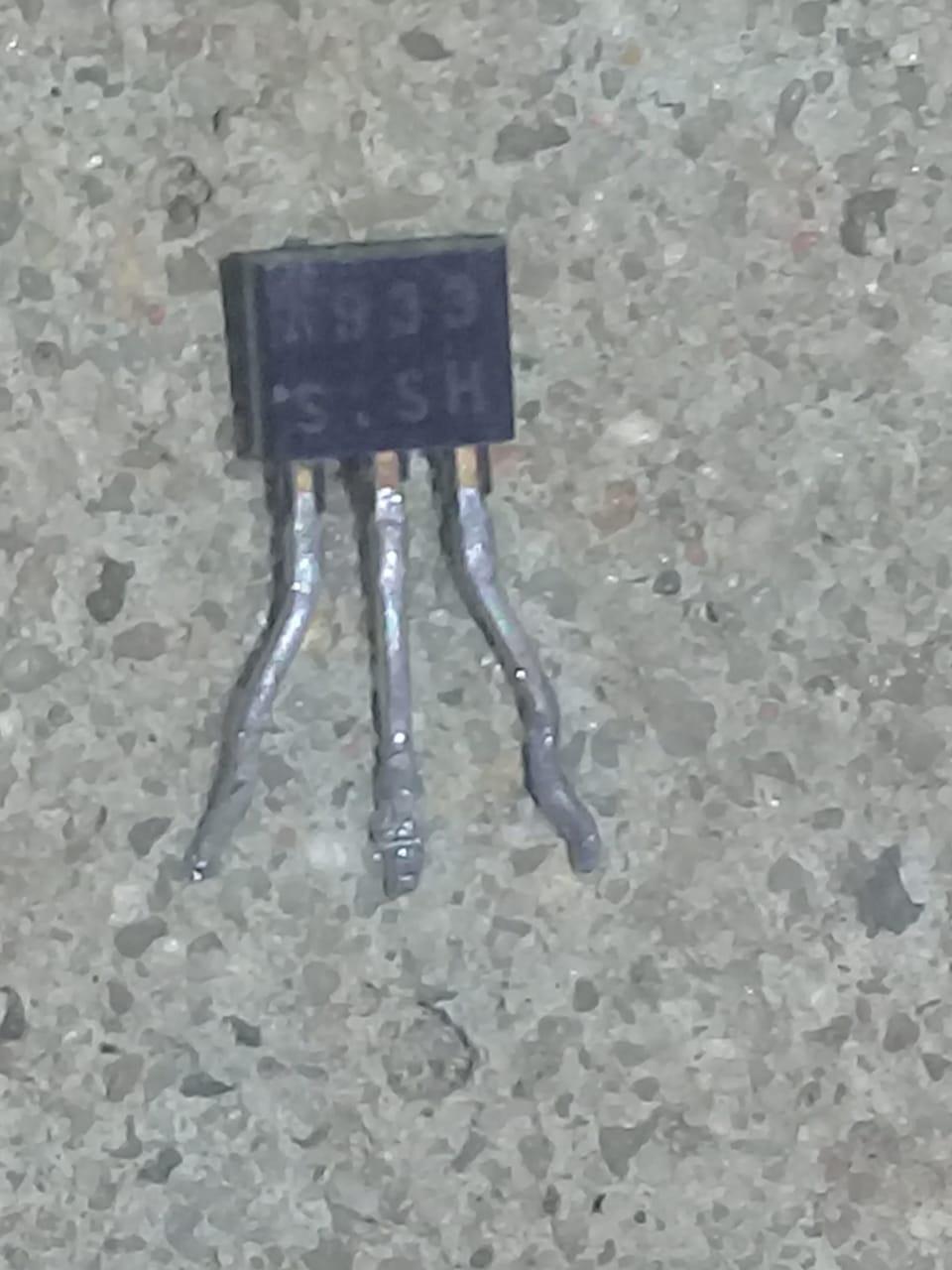

Olá, Gostaria de uma ajuda pra definir um transistor compatível com o A933, estou com um F423 que me disseram ser compatível, porém, não sei dizer. Alguém poderia ajudar ? Esse F423 é pouca coisa maior em tamanho que o A933.

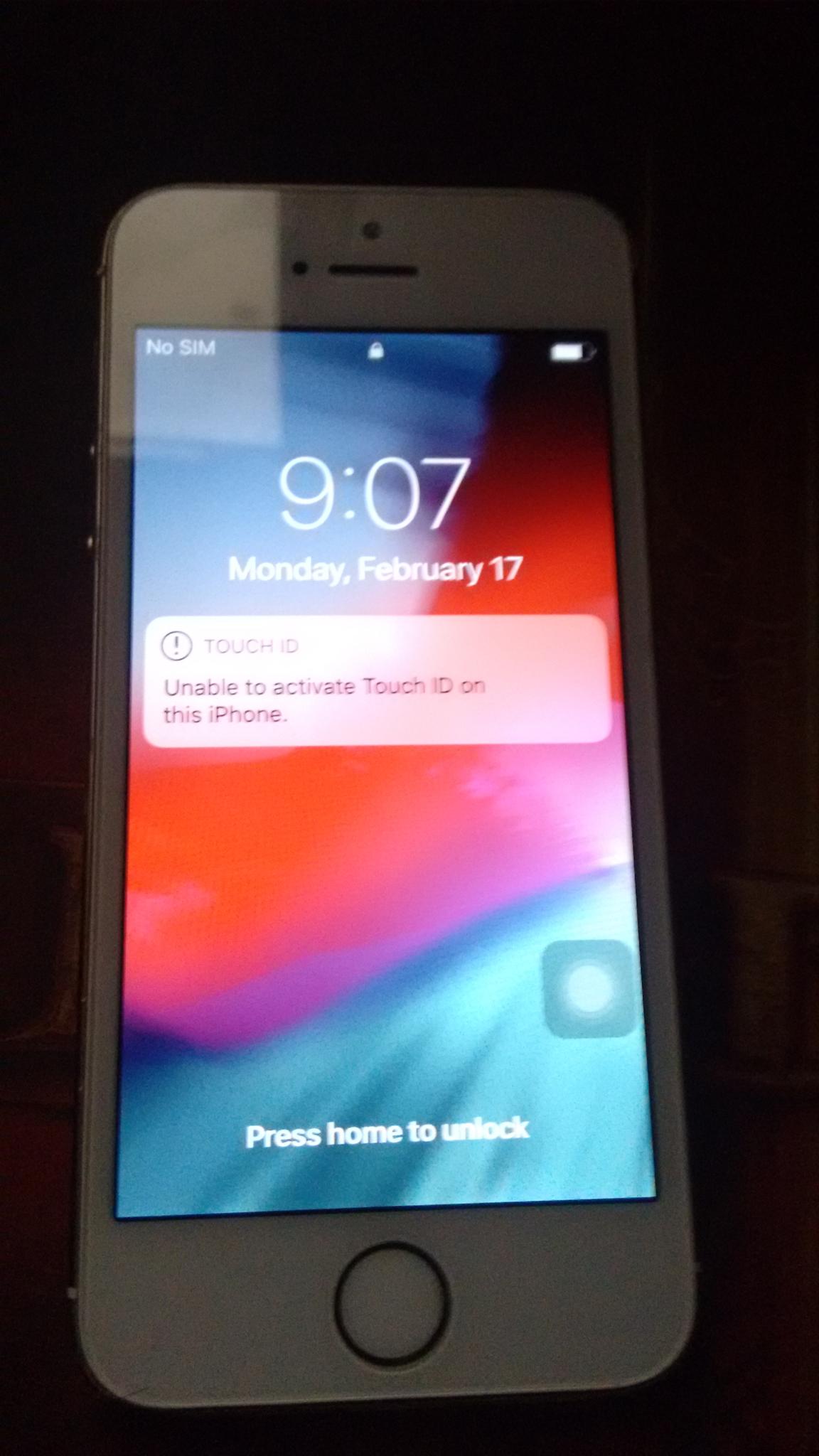

Independente das medidas que mostrava no multímetro, resolvi dar um choque na bateria usando a polaridade da placa! Por incrível que pareça, mesmo não dando tensão nenhuma entre contato 1 e 3 da bateria, ao dar um choque na bateria com a fonte assimétrica, a tensão entre esses dois contatos voltou a aparecer, só que abaixo do ideal. Continuei injetando carga até que que a tensão se estabilizasse em 3.5 ~ 3.6v. Liguei o iphone e ele voltou a funcionar Tive um trabalho imenso pra retirar ele do modo de recuperação pra descobrir que ele tinha diversos outros problemas, como wifi que não ativa, bluetooth carregando infinitamente e botão home que não funciona. Motivo pelo qual o botão home/touch id parou de funcionar:

Mas eu fiz o teste conforme foi relatado no 1º post e no 3º post. O conector de numero 1 da placa (imagem no primeiro post) é o conector negativo. As ponteiras não estão invertidas no multimetro.

De acordo com as medidas que fiz antes de iniciar este tpc, o pino de nº1 da placa é o negativo, os outros dois (2 e 3) são positivos, porém no conector da bateria, quando faço a medição com a ponta de prova preta no pino que se conecta ao nº 1 da placa e o positivo no pino que se conecta ao nº 2, apresenta tensão de 0,60 em DC, entretanto, com um traço negativo ao lado indicando que a polaridade esta invertida. Quando coloco ponta vermelha no pino 1 da bateria, que era pra ser o negativo de acordo com a placa, e a ponta preta no pino 2 a tensão fica em 0,60 DC só que sem o traço ao lado. Quando tenta medir entre pino 1 do conector da bateria e pino 3, não apresenta nenhuma tensão, nem mesmo invertendo as ponteiras de prova.

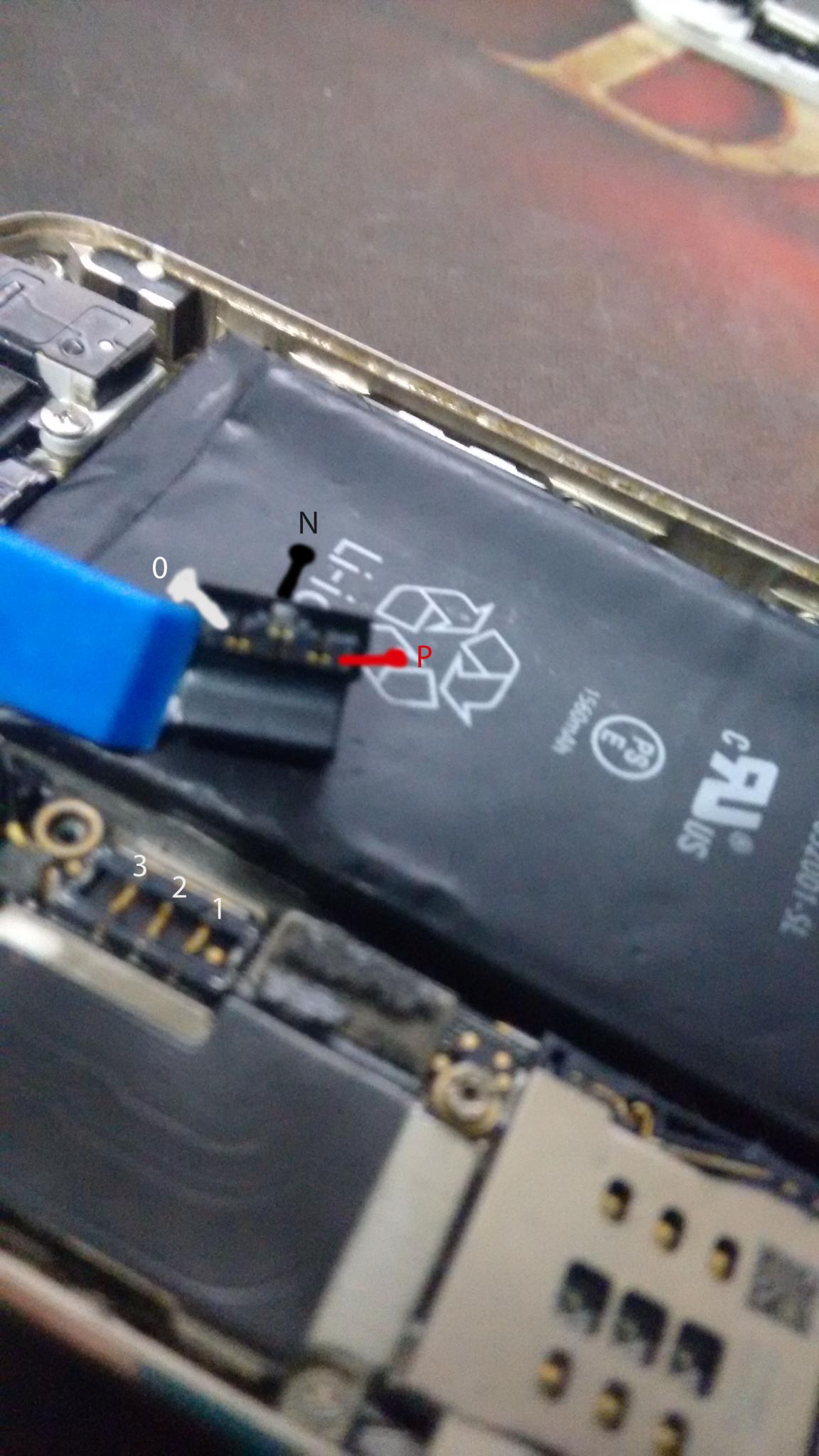

Olá, Primeira vez que mexo com esse tipo de aparelho e estou em dúvida sobre a polaridade correta da bateria de um Iphone 5S A1533. De acordo com o multímetro, os polos positivo e negativo divergem do que alguns técnicos dizem, segue imagem: P = positivo N = negativo 0 = sem medida em CC (DC) De acordo com algumas informações que adquiri online, o polo negativo seria o de nº 1 (na placa); o polo positivo seria o nº 3. Contudo, como podem ver, o polo positivo da bateria vai no contato de nº 1 da placa e o negativo no nº 2 Aos amigos com experiência, a polaridade da bateria esta correta ?

Concordo, analisando agora, pode ser que o problema estivesse em outro lugar. Sobre o componente, o componente parecia ser bem antigo, quando o vendedor tirou da caixa, a caixa estava toda velha e tinha mosfets que davam pra contar no dedo. Ou é falso ou é um componente fora de linha a muitos anos. De fato, não cheguei a medir todos os componentes na placa, só medi alguns. Essa fonte chegou pra mim sem nenhuma tensão de saída, depois de algum tempo avaliando, vi que tinha uma solda fria no pino do mosfet P10NK60ZFP, terminal dreno (pino do meio) e uma das perninhas de um indultor havia soltado/dessoldado por completo da placa. Ao refazer a solda no mosfet e indultor, a fonte voltou a ligar, porém, a tensão de saída ficava oscilando entre 17~18v, algumas vezes ela se mantinha constante em 19v, mas logo após, voltava a oscilar: https://vimeo.com/388019933 Vi que poderia ser solda fria, capacitores de filtragem ou mosfet. Comecei trocando 2 capacitores de 1000uF 25v de filtragem, não resolveu. Troquei outro capacitor de 470uF 25v, também não resultou em nada. Troquei o último capacitor de 120uF 400v, mas o problema ainda persistia. Então fui atrás de um mosfet pra substituir o P10 que esta na img do 1º post. Substituí hoje e deu o problema narrado no 7º post. @Isadora Ferraz Lembrando que o datasheet que eu postei é do STU11NB60, o mosfet que eu comprei e que eu gostaria de saber se é compatível é o P11NB60. Por isso perguntei no 1º post se esse P11 era igual esse U11, pois não tinha encontrado datasheet desse P11.

Infelizmente não era compatível, e quase perdi meus eletrônicos com o estouro que deu, até o disjuntor de casa desarmou. Havia realizado testes antes de por e as medidas estavam iguais a do mosfet antigo, estranho.
