  1. bom dia pessoal! pessoal eu to estudando eletrônica, tenho tido uma duvida relacionada a polarização dos JFET, e agora com essa recessão não to tendo contato com meus professores pra poder esclarecer algumas duvidas pra mim , ainda esta sendo discutido as possíveis aulas online, já temos acesso a um portal pra dar continuidade na parte teórica, porém os professores ainda não estão disponível pra acompanhar agente , por isso resolvi criar esse tópico pra ver se alguém a no Clube do Hardware pode me ajudar, desde já agradeço a quem puder me ajudar. minha duvida é o seguinte: Polarização do JFET VDD = tensão da fonte ou da bateria VG = tensão no Gate VGS = tensão entre Gate e Source VGD = tensão entre Gate e Dreno VD = tensão de Dreno VDS = tensão entre Dreno e Source VS = tensão de Source Id = corrente de Dreno Id de Sat = corrente de Dreno de Saturação Idss = corrente de dreno de saturação Vp = tensão de pinch of é nas relações abaixo que começa aparecer minhas duvidas: VDD = VD + VDS + VS VD = VDD – VDS – VS VS = VDD – VD – VDS VG = VGS + VS no datasheet eu encontro: VGS, Vp, que no data sheet eu acredito que seja o parâmetro que aparece com o nome de VGS off Idss nos exercícios que eu cheguei a fazer era dado os valores de VG, VGS, Id, VDS, IR1e IR2 etc como mostra abaixo. tem exercícios que já é dado os valores dos resistores e a corrente que passa pelo mesmo, pra que o aluno apenas calcule a queda de tensão nos resistores, até ai tranquilo. so que na realidade não é assim, pois eu fui tentar projetar um circuito igual o da imagem abaixo porém com um 2N3821, e um BF245, i ai fui buscar no datasheet os parâmetros para fazer a polarização e a unica coisa que eu encontrei de familiar foi VGS ,idss, e VGS off, que eu acredito ser Vp, e mais nada. e pra minha surpresa com isso eu não consegui fazer nada. o circuito que eu to tentando polarizar pra mim entender o processo de polarização e o da imagem abaixo o mesmo eu to montando no multsim , com o 2N3821, e outro com BF245 não consegui se quer imaginar , ou se quer encontrei pela internet até agora, um regra se é que existe, que me fizesse entender de onde vem os valores para definir VDS, VS, VD, e como dimensional os resistores do divisor de tensão ja que a corrente no gate é nula. tudo bem que: VDD = VD + VDS + VS, então VDS é VDD - VD - VS, mais a questão da minha duvida é como eu dimensiono os valores de tensão pra cada terminal, como eu divido ela entre VD, VDS, e VS? se comparado com o BJT: existe as regras que nos ajuda no dimensionamento dos componentes para polarização que dis que : VDD = VRC + VCE+ VRE, ai agora eu uso uma regra que me ajuda distribuir a tensão da fonte nos terminais pra conseguir uma polarização no centro da reta de carga. essa regra diz o seguinte: primeiro eu arbitro a corrente de coletor que vai alimentar minha carga, exemplo eu quero acender um led de 2v por 20mA, então meu IC é 20mA, agora eu aplico a regar da distribuição da tensão da fonte nos terminais , que fica da seguinte forma, VCE = VDD/2, VRC = 40% de VDD, VRE = VDD/10, com isso eu terei um valor de tensão em cada terminal e componente, e a corrente de coletor, e assim eu encontro os valores de RC e RE, e tendo o valor de IC e o BETA eu acho o Ib, sabendo meu Ibeu preciso de VB pra achar RB, a tensão da base vai ser VBE + VRE, tendo a tensão da base e a corrente de base eu tenho o RB que seria o R2, no divisor de tensão no desenho do circuito acima, e o VR1 seria VDD - VRB, e R1 = VR1/Ib. no caso dos JFET eu Não consegui entender como encontrar esses valores dos parâmetros relacionado ao JFET fora os que já tem no datasheet, que seria IDSS, Vp, VGS. se alguém souber tiver um tempo pra explorar minha duvida e me ajudar a entender isso eu ficarei muito grato,enquanto isso eu to tentando aqui, minha duvida maior esta em como dimensionar os resistores RD, RS , R1 e R2, pois se eu não sei nem como distribuir as tensões nos componentes, não sei se tem uma regra que determina um percentual da tensão da fonte para cada componente como acontece no BJT, ou se eu posso arbitrar qualquer valor que eu quiser , enfim não sei se eu consegui ser claro o bastante, mais qualquer coisa eu to aqui até mais. no datasheet que eu achei melhor so tem essa pagina nao tem mais nada alem disso acredito que o parâmetro VGS off se trata do Vp(tensão de pinch off)

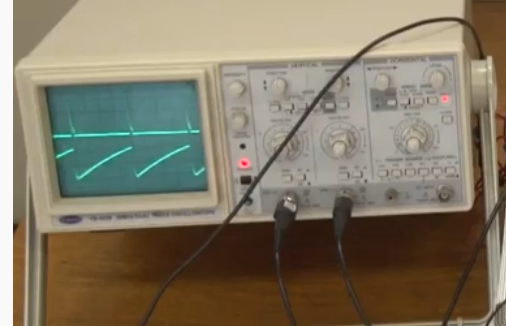

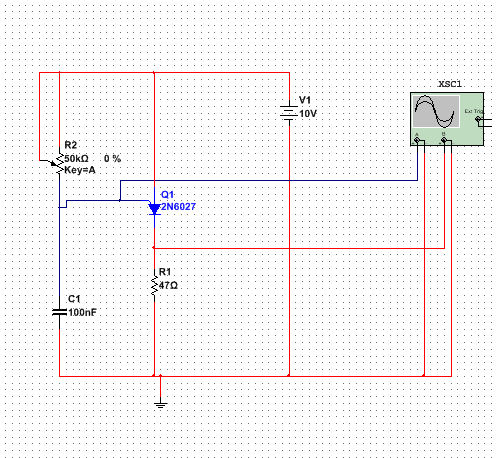

  2. boa noite pessoal! to fazendo um curso de eletrônica a distancia , e em uma das agenda do curso trata de oscilador de relaxação com o UJT segundo o material didático, o circuito da imagem abaixo deveria ter uma oscilação , (pico de tensão ) na saida da ponta de prova do canal B, da ponta de prova do osciloscópio do multsin, so que infelizmente não sai nada, já fiz de tudo e não consegui fazer esse oscilador funcionar, gostaria da ajuda de alguém pra me ajudar a entender o onde esto errando e me ajudar a fazer funcionar esse oscilador. na imagem abaixo esta o meu circuito oscilador no mmultsim, e no meu canal B do osciloscopio er pra ter a oscilação do UJT, e no canal A era pra ter as ondas de carga e descarga do capacitor, mais eu não sei porque a oscilação não acontece ja montei assim tambem o circuito da video aula é esse abaixo. abaixo segue a forma de onda desse circuito OBS: eu to usando o UJT 6027, porque no multsim que eu to usando não tem o ujt 2646. ja montei esses circuitos na protoboard e fica do mesmo jeito. bom pessoal é isso, não sei se conseguir deixar claro o meu problema , mais to ai aguardando respostas, até mais.
  3. @Rolf William Gewers muito obrigado pela atenção, acho eu vou fazer isso mesmo, vou comprar um roteador
  4. obrigado pela atenção! o que acontece de fato, é que eu tenho cerca de 14 dispositivos entre celular e tablets via wifi, e treis pc via cabo na rede, e sempre tem um ou outro as vezes mais de um ao mesmo tempo, que fica sem acesso a internet,porém com acesso a rede,todo dia isso acontece, ai eu reinicio o modem e volta ao normal, to achando que por causa do consumo de banda, pois o modem da tim não tem opção para fazer controle de banda, eu até tenho um roteador mais eu queria apenas um dispositivo, é estranho que isso acontece com todos os aparelhos mais nunca todos ao mesmo tempo. Ai eu queria saber se esse tp link é melhor que o technicolor da tim. eu ja até reclamei com a tim mais eles falam que esta tudo ok.
  5. boa noite pessoal! vou direto ao assunto: atualmente uso live tim 35 mb, uso modem da live tim Technicolor TG589vn v3. Os dispositivos wifi vira e mexe cai, e so conecta de novo apos ser reiniciado, todo dia isso acontece com algum aparelho na rede " celulares ", to querendo trocar o modem, por um Tp-link Td-w9970 pra ver se resolve esse problema. Minha duvida é: sera que isso resolve o problema, escolhi esse modem da tp link pois foi o mais em conta que eu achei. E eu não quero usar roteador, o espaço onde deixo o modem é pequeno então eu quero um único dispositivo. Alguém ai saberia me dizer se vale a pena essa troca, do technicolor pelo tp link?
  6. adicionado 35 minutos depois eu não quero comprar uma fonte, eu ja tenho uma corsair cx430 e uma zm500glx, eu so queria saber se vale a pena eu tirar a minha zalman de 500w do meu pc e colocar a cx430, segundo alguns comentarios que eu vi, a zalman não entrega o que promete, e eu vi um teste da cx430 feito pela teclab em a cx 430 conseguil entregar 520w antes de desarmar "desligar "
  7. bom dia pessoal! gostaria muito da opnião de quem entende do assunto? meu pc . i72600k gtx660 16gb ram 1ssd 2 hd teclado mause cixa de som e headset jogo For honor e destiny 2 atualmente a fonte que eu uso nessa configuração é uma zalman 500 glx recentemente ganhei uma corsair CX 430. minha duvida ! vale a pena eu trocar a minha zalman GLX 500w pela Corsair CX430? desde ja agradeço agradeço a quem poder me ajudar.
  8. bom dia pessoal! bom pessoal! to pesquisando por um projetor para jogar game e assistir filmes, posso gastar até 700,00 vi alguns projetores por menos de 500,00 mais vi alguns comentarios negativo, enfim, eu gostaria muito da ajuda de alguém que entenda, ou que ja teve alguns desses projetores na media de 500 a 700,00 para me ajudar a escolher algum que possa atender minha necessidade. tenho em vista os modelos abaixo Tomate Mpr2002 https://produto.mercadolivre.com.br/MLB-1148759079-projetor-tomate-4k-led-3000-lumens-cinema-hdmi-_JM Betec Bt1600 https://produto.mercadolivre.com.br/MLB-1113307320-projetor-beltec-1600-lumes-_JM Projetor Led Rca Rpj116 https://produto.mercadolivre.com.br/MLB-1146203352-projetor-led-rca-rpj116-2000-lumens-_JM o ambiente onde eu vou usalo nao é totalmente escuro , mais também não é claro, pretendo deixá-lo a pelo menos a 3 metros da parede? atualmente uso a resolução do meu pc em 1600 x 900 rodo meus games nessa resolução também , atualmente jogo apenas for honor e destiny 2 ambos em baixa resolução no maximo 1600 x 900, pretendo jogar anthen também uso uma gtx660 e i7 2600K. pessoal desde ja agradeço a todos pela ajuda.
  9. a fnew que eu falo é essa , no teste da taclab ela manteve tensão estavel e entrego potencia bem proximo do prometido porém com eficiencia muito baixa, e esquento tanto que os cabos de entrada de energia derreteram. minha duvida se essa fonte for usada de forma a nao puxar 300 watts de potencia sera que ainda assim ela esquentaria tanto a ponto de derreter cabos, adicionado 0 minutos depois Celeron 2.5 soquete 775, HD 500 7200 rpm, memória 2gb DDR3, drive de CD, placa-mãe não me lembro, conexão esterna teclado, mause adicionado 0 minutos depois @Rafael Tuco Celeron 2.5 soquete 775, HD 500 7200 rpm, memória 2gb DDR3, drive de CD, placa-mãe não me lembro, conexão esterna teclado, mause adicionado 5 minutos depois alguem conhece uma fonte boa pra segurar essa config que eu postei , pode ser uma 300w, mais por menos de 150 reais?
  10. você ja usou a fonte one power? adicionado 0 minutos depois adicionado 1 minuto depois @RS Faria você ja usou a fonte one power?
  11. Celeron 2.5 soquete 775, HD 500 7200 rpm, memória 2gb DDR3, drive de CD, placa-mãe não me lembro, conexão esterna teclado, mause, caixa de som, home techer, impressora, e webcam, tv usada com monitor
  12. Já falei, na verdade ele queria comprar uma daquelas de 40 reais, convenci ele a me dar um tempo pra achar algo mais em conta , em relação a stabilidade das tensão. Eu usei uma wise case mais de 2 anos em uma máquina simples, sem problema. mais só compro pelo ml, e lá a wise case tá 150 pra cima, ontem eu vi um vídeo do taclab "buassali" testando uma F-new 500w ,até os 260 watts ela mostrava boa eficiências, e tensão estável, chegando até os 400 e com eficiência baixa mais. Ainda com tensão estável, porém esquento muito depois dos 400w, não esplodiu não desarmonia mais temperatura já era suficiente pra colocar a configuração em risco. Aí eu tô pensando , será que em uma máquina que não puche 300w , essa fonte se manteria estável em relação a temperatura? @Rafael Tuco @simforoso
  13. boa noite a todos! pessoal gostaria de saber de alguem nessa comunidade, que ja teve uma dessas fontes ou todas elas, gostaria de saber a esperiencia das pessoas que usaram essas fontes em computadores simples, sem ser maquinas gamers. 1 quanto tempo durou em uso? 1 quem ja usou todas essas fontes , qual vcs acharam melhor? por que essa pergunta? to com um cliente que não quer gastar mais de 130,00 em uma fonte, e as mais conhecida nesse valor são essas ai, tem mais algumas, mais as mais populares são essas. em relação as fontes bombas ja usei uma wisecase durante 3 anos sem problema, mais esses nomes que eu citei acima eu não conheço, gostaria da opinião de quem ja as usou. brigado pela atenção ,aguardo respostas.
  14. existe algum material que ensina matematica voltado so para eletronica?
