maukis

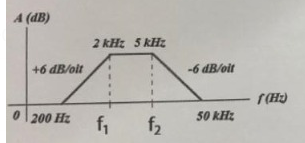

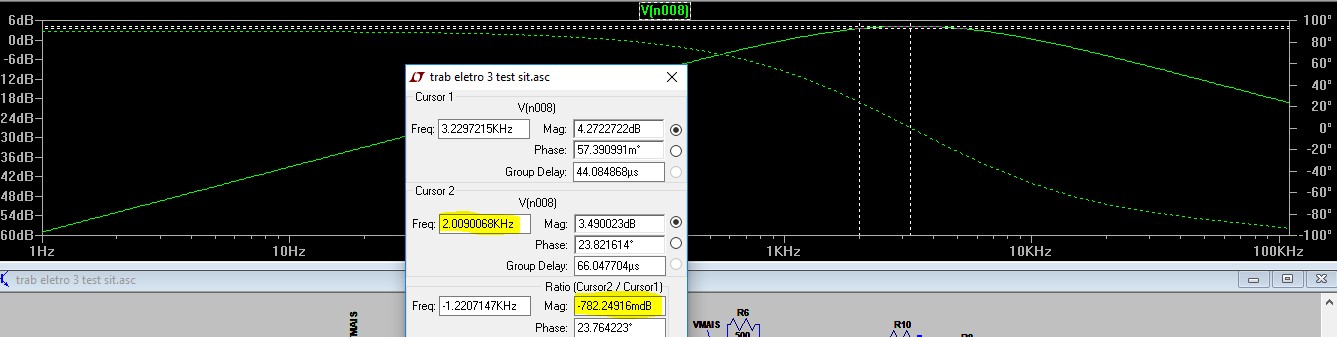

Olá, MOR A questão da fonte SINE(0 500m 10k) foi um erro na hora de tirar um print, estava fazendo outros testes... o fio ligado no lado da fonte também, não verdade não está ligado a nada. Realmente, na questão da inclinação de + ou - 6dB por oitava ele está correto. Só fiquei com dúvida em relação ao valor do ganho na frequência de 2Khz e 5Khz, pelo que entendi, não deveria existir uma diferença de -3dB nelas? É que pesquisei na internet sobre o butterworth e encontrei esse valor de ganho na frequência de corte para alguns casos, aí fiquei um pouco confuso.

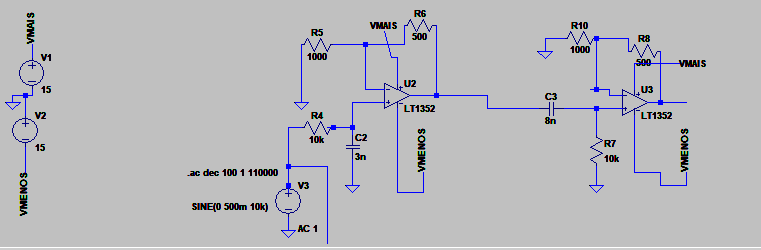

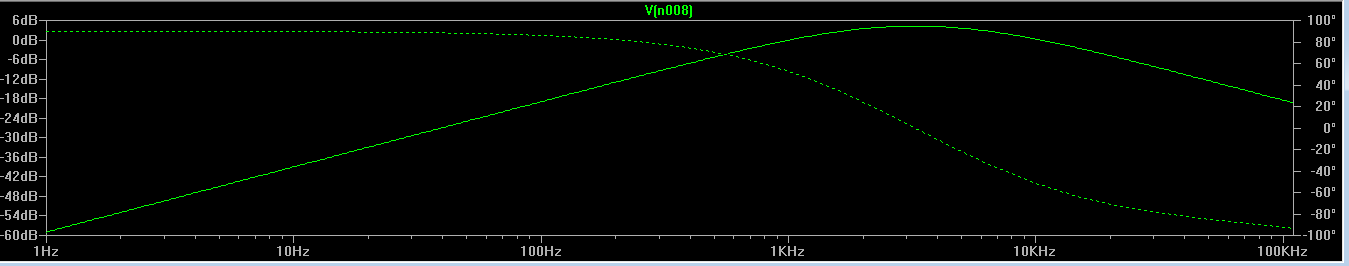

Tenho que projetar um filtro passa-faixa com inclinação de 20Db/dec, cascateando um passa-alta e um passa-baixa. Além disso, devem ter aproximação butterworth. Fiz os cálculos e simulei os dois filtros, separadamente eles funcionam corretamente, Mas quando junto os dois para formar o passa-faixa eles deixam de ter a resposta butterworth... Alguém teria alguma ideia do que posso fazer para chegar no que eu quero? Segue o circuito que simulei: Diagrama de bode do passa-faixa: Deveria haver -3dB nas frequências de corte....

Faller tenho uma dúvida quanto esse resistor que vai ligado junto do emissor do transistor: Pelo que eu entendi você explicando ele serve pra proteger o transistor caso aconteça uma curto, colocando o resistor você limitaria a corrente que passa nele. A dúvida que eu tenho é que e se por acaso eu já tiver feito uma limitação de corrente na fonte antes da regulagem, eu ainda precisaria desse resistor?? Por exemplo digamos que usei 3 lm 317 em paralelo pra limitar a corrente em 1,5A, então liguei eles no mesmo esquema da imagem, eu ainda precisaria usar esse transistor no emissor pra proteger o transistor???
