Gabriel Velloso Neves

Isso não atrapalha na hora de soldar?

Vou trocar isso agora mesmo, hoje umas 2:30 to indo comprar outra. Um amigo meu disse que baterias 9V da DURACELL podem queimar o aparelho. Isso é verdade?

Qual o verniz que você usa? Tem algum nome ou tipo específico para pci?

Ou talvez seja porque o meu celular é um pocket neo kkkkkkkkkkkkkkk, o zenfone está na assistencia técnica.............. Outra coisa, percebi que meu multimetro, depois de medir continuidade, ficou completamente doido!!!! Ele liga, desliga, aparecem números sem eu mexer, ............., enfim, uma loucura.... Isso pode ser a bateria que ele acusa estar fraca?

Olá a todos! Minha dúvida é a seguinte: Como faço para retirar o toner da placa depois de corroer ela no percloreto de ferro? Sempre vejo as pessoas lixando com um bombril, mas isso é um método ruim, gostaria de saber uma maneira de retirar sem lixar, usando algum solvente ou algo do tipo.

Aí vem um problema, será que o LM7808 e LM7805 estão tendo como saída as tensões exatas? Como posso tirar a prova? Tem meses que o símbolo da bateria fraca está aparecendo ali rsrsrsrsrrsrsrs

Ele só ta com o display falhando na foto, vendo ele ao vivo tá tudo normal. O q é d.s. do ci? rsrsrs Fiz a regulagem com um 7805 com um led e o devido resistor como carga. Fiz tambem com um 7808 com um resistor de 560R como carga. Depois voltei o 7805 com o resistor de 560R de carga e ficou cravado em 5V. Parece que deu certo !!!!!!!!! Falta saber se o multimetro que está errado.

Nesse caso, como são 50cm de positivo e mais 50cm de negativo eu teria que calcular com 1m?

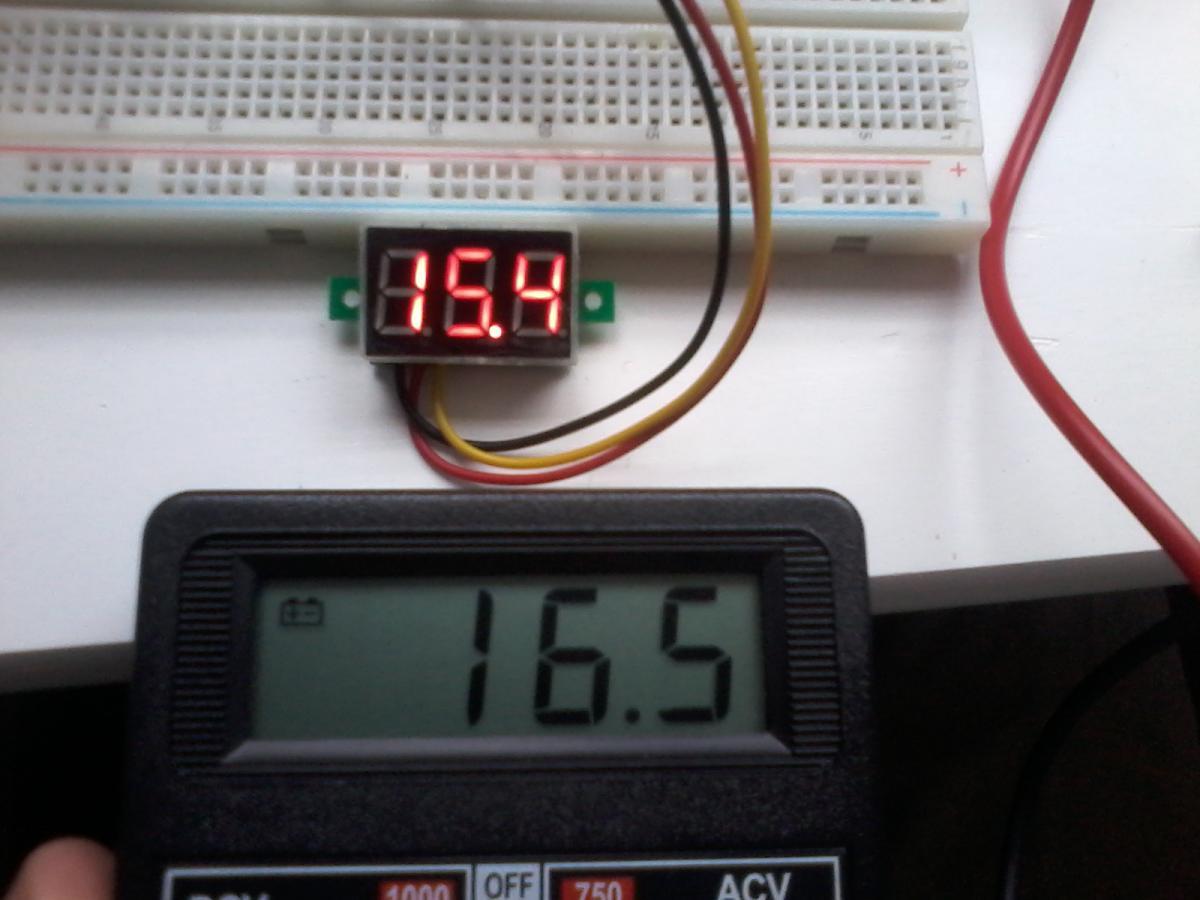

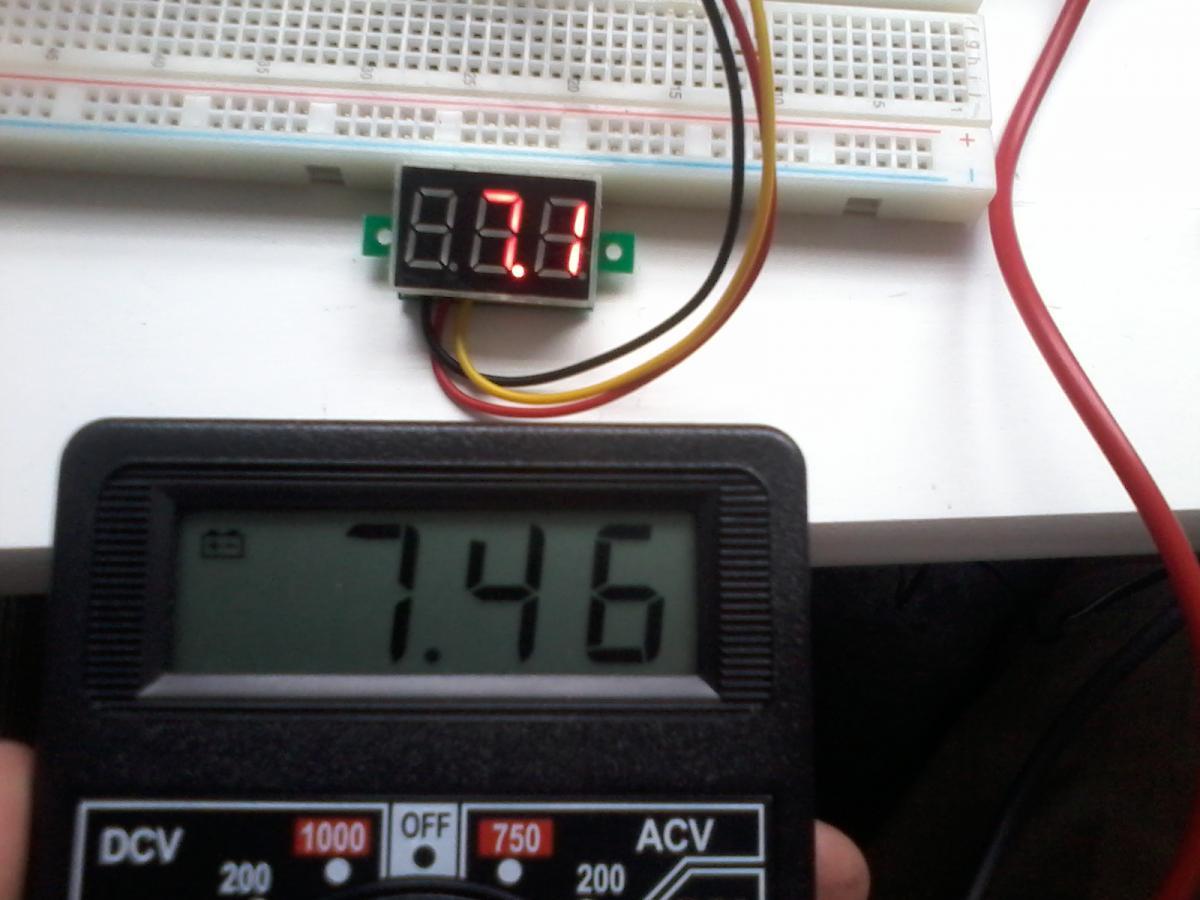

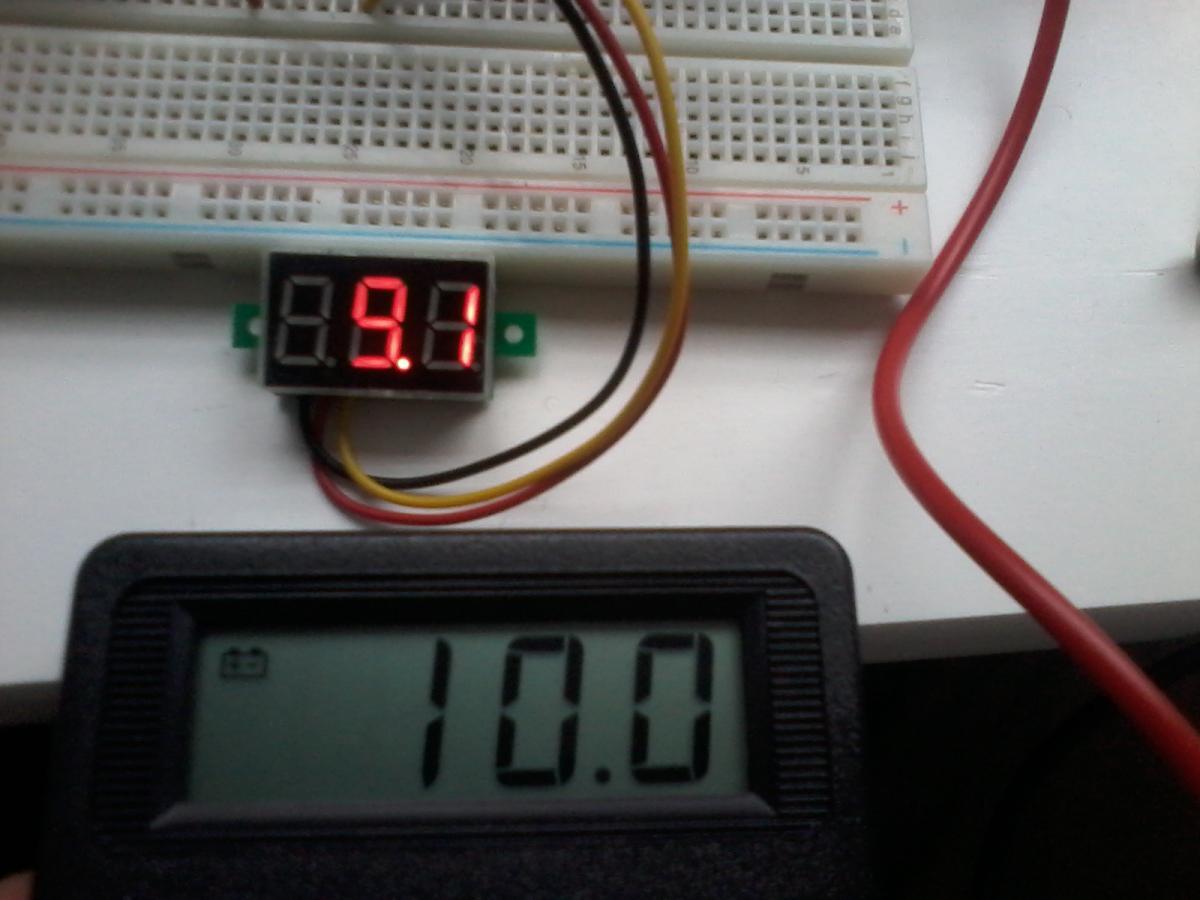

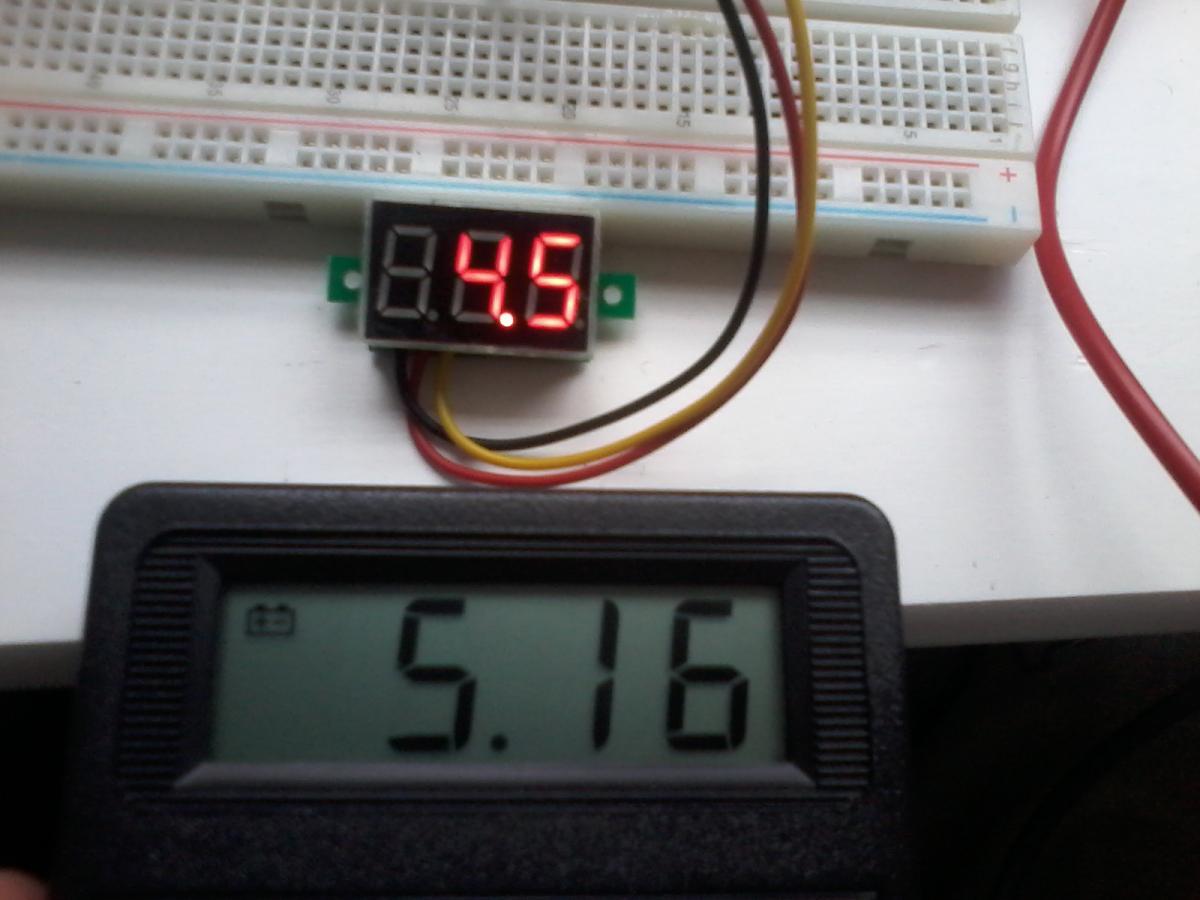

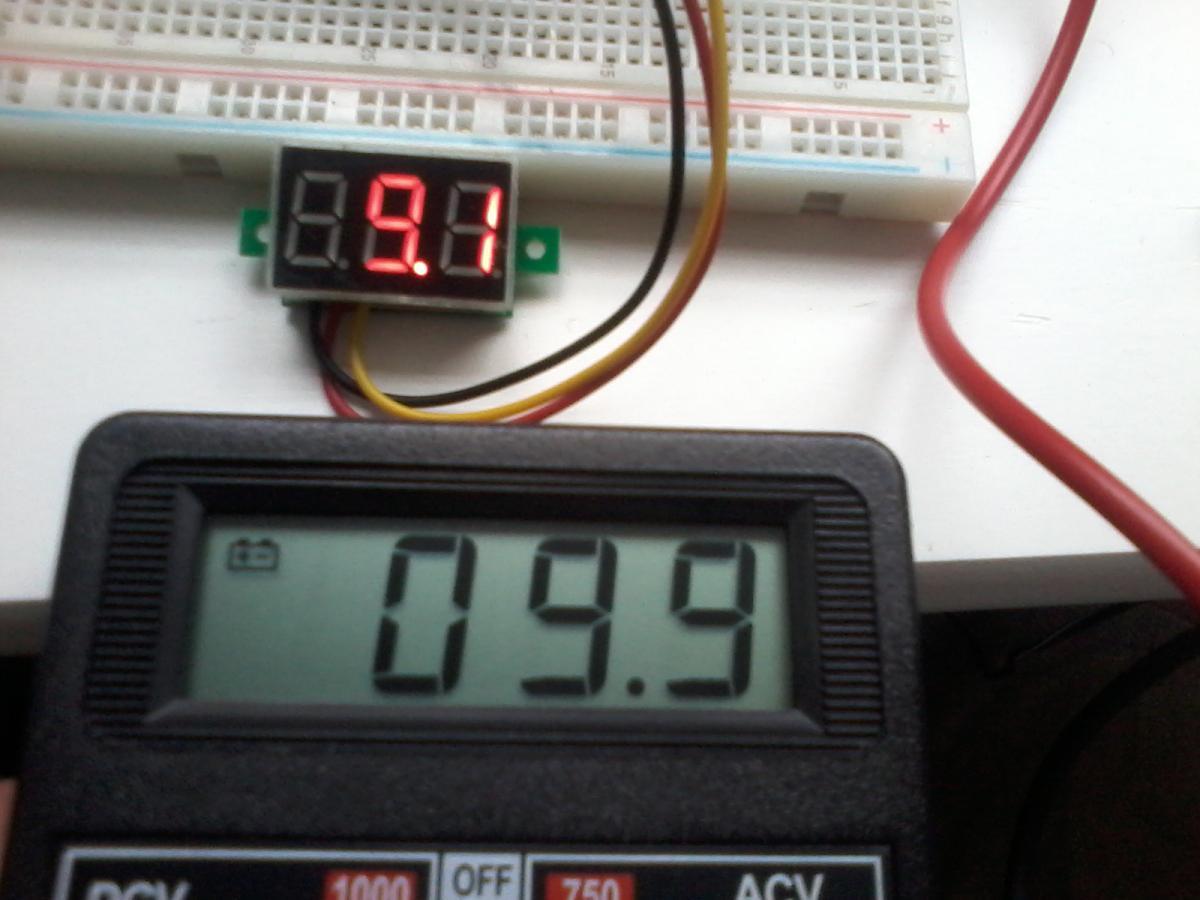

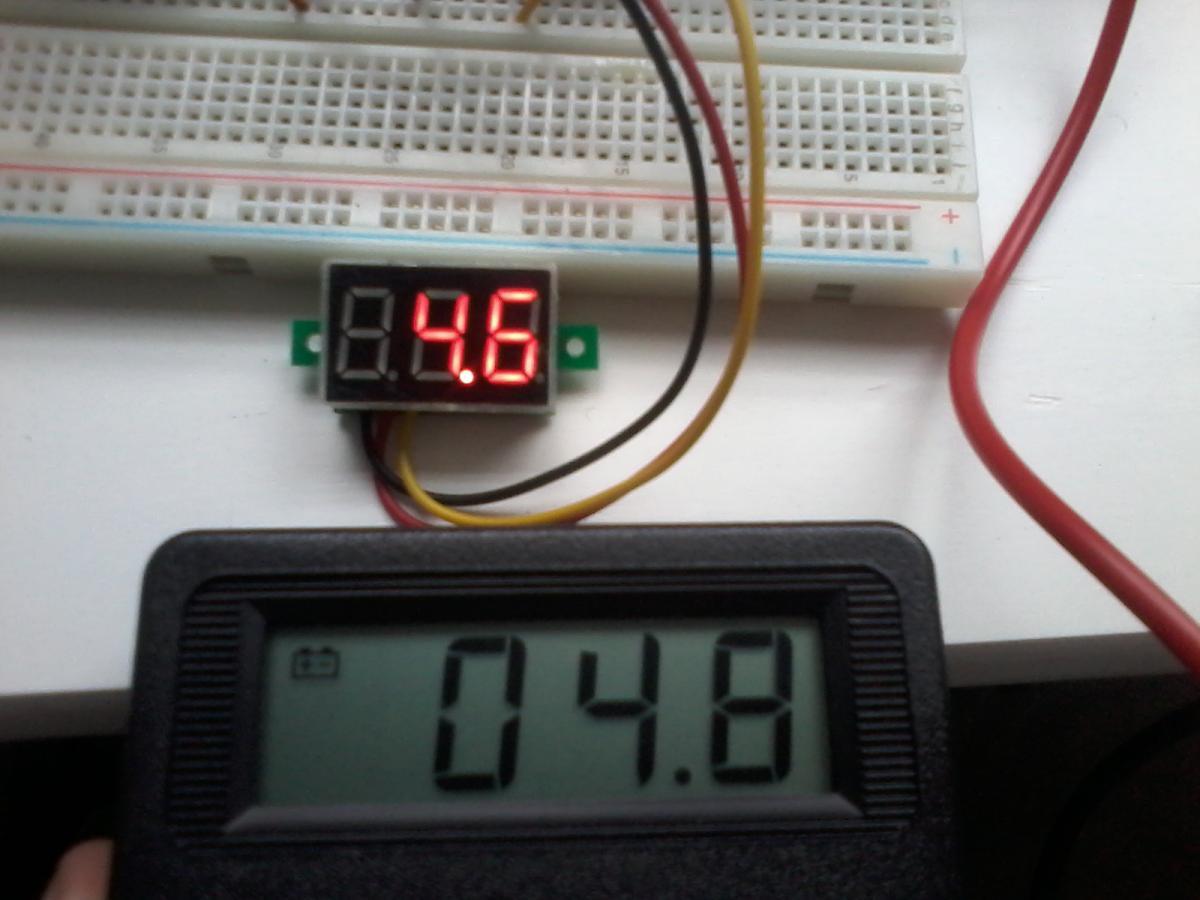

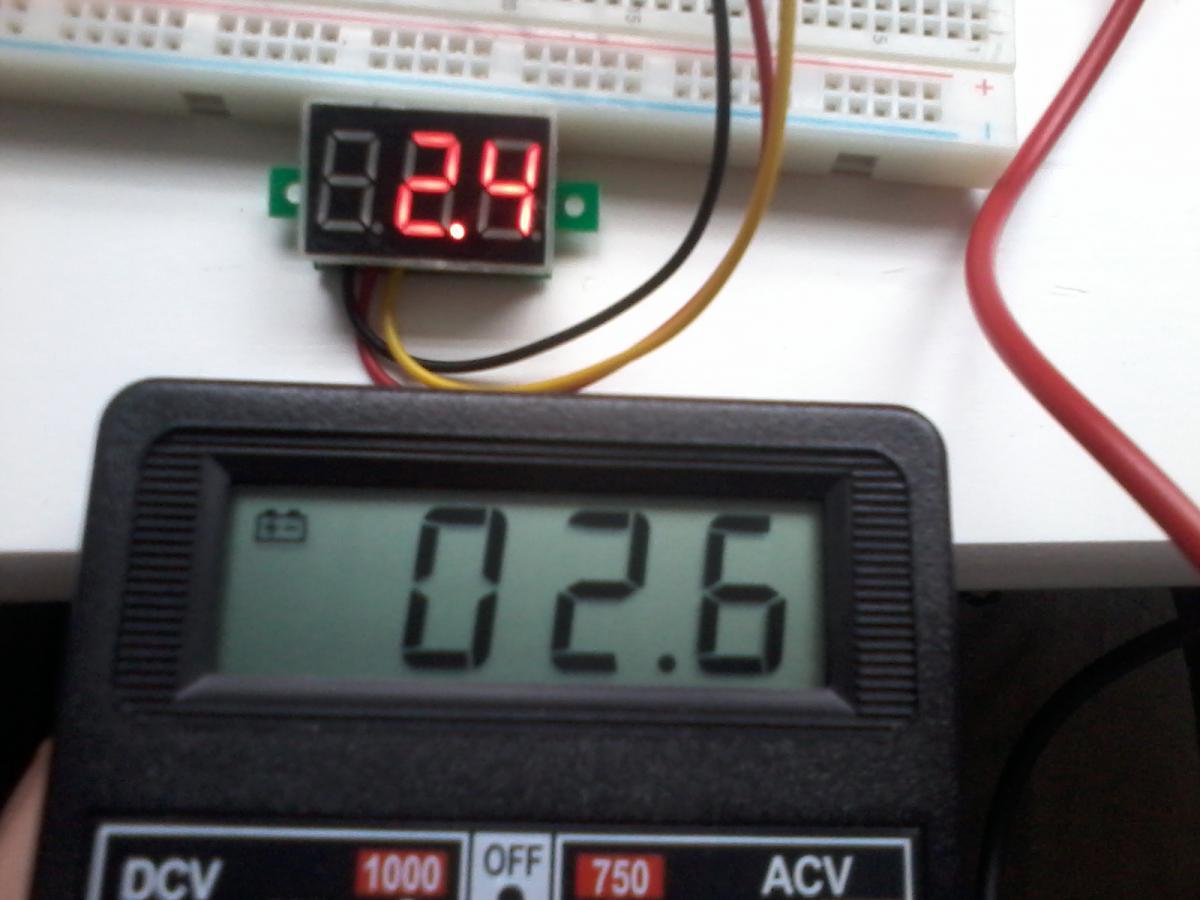

Pois bem, coloquei ele ligado em uma fonte junto com um multímetro. Fiz um divisor de tensão com resistores só pra ter algo diferente da alimentação para medir. Girei o trimpot, com o display para o alto, no sentido horário. O trimpot acabou e o erro só diminuiu, quando eu girava pro sentido anti-horario o erro aumentava. Vou colocar algumas fotos para ver o erro.

Pelo que eu vi em vídeos e anuncios na internet ele só tem 3 fios mesmo. Eu liguei ele em 34 volts com um resistor de 1k em série com a alimentação.

Olá a todos! Fiquei sabendo que dependendo do tamanho do fio que eu usar, dependendo da corrente que passe, ele pode aquecer e causar perda de potência, reduzindo a eficiência do circuito. Meu pai me disse que o calibre do fio depende da distância e da corrente que vai passar por ele. Como calculo o fio que deve ser usado para determinada corrente? Um exemplo prático: Na minha fonte de 3A, e que eu vá colocar um fio na saída dela de 50cm no positivo e 50cm no negativo, qual o fio que eu uso? Existe alguma fórmula que auxilie nesse processo?

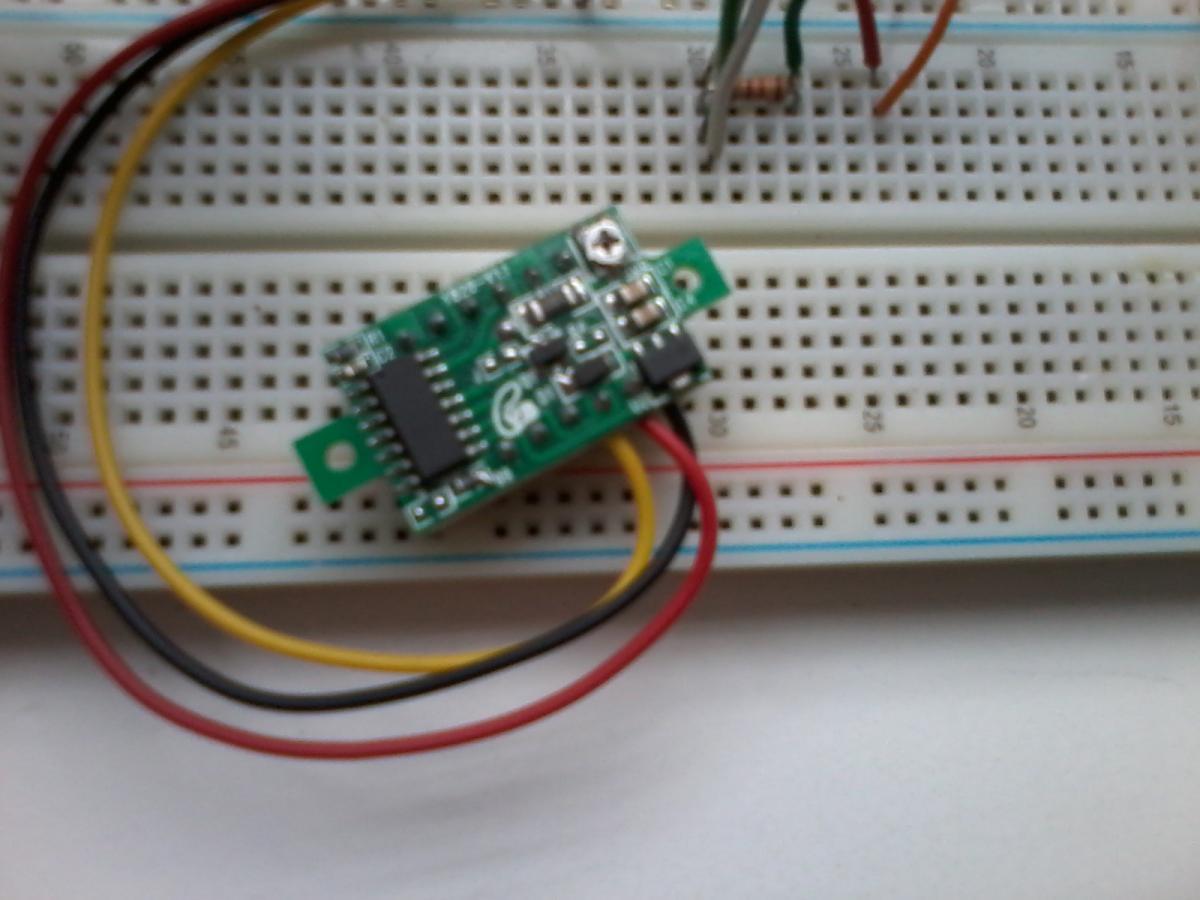

Eu alimentei ele em 34V, sempre constantes, com um resistor de 1kR em série com ele, pois percebi que o ci que aparenta ser o regulador de tensão estava aquecendo consideravelmente, mas antes ele estava ligado na saída de um LM7815. Mantive a tensão constante, com um capacitor de 4700uF, acredito que seja o suficiente rsrsrs. O fio de medida estava conectado a saída da fonte, os 34V são de entrada, saída do transformador. Não tenho o esquema elétrico dele e não faço ideia de como consigo ele. Algumas informações que talvez sejam úteis: -Tensão de operação entre 3,3V e 30V -Tensão de medição de 0V a 99,9V -Corrente máxima em uso de 20mA -Atualização em 500ms

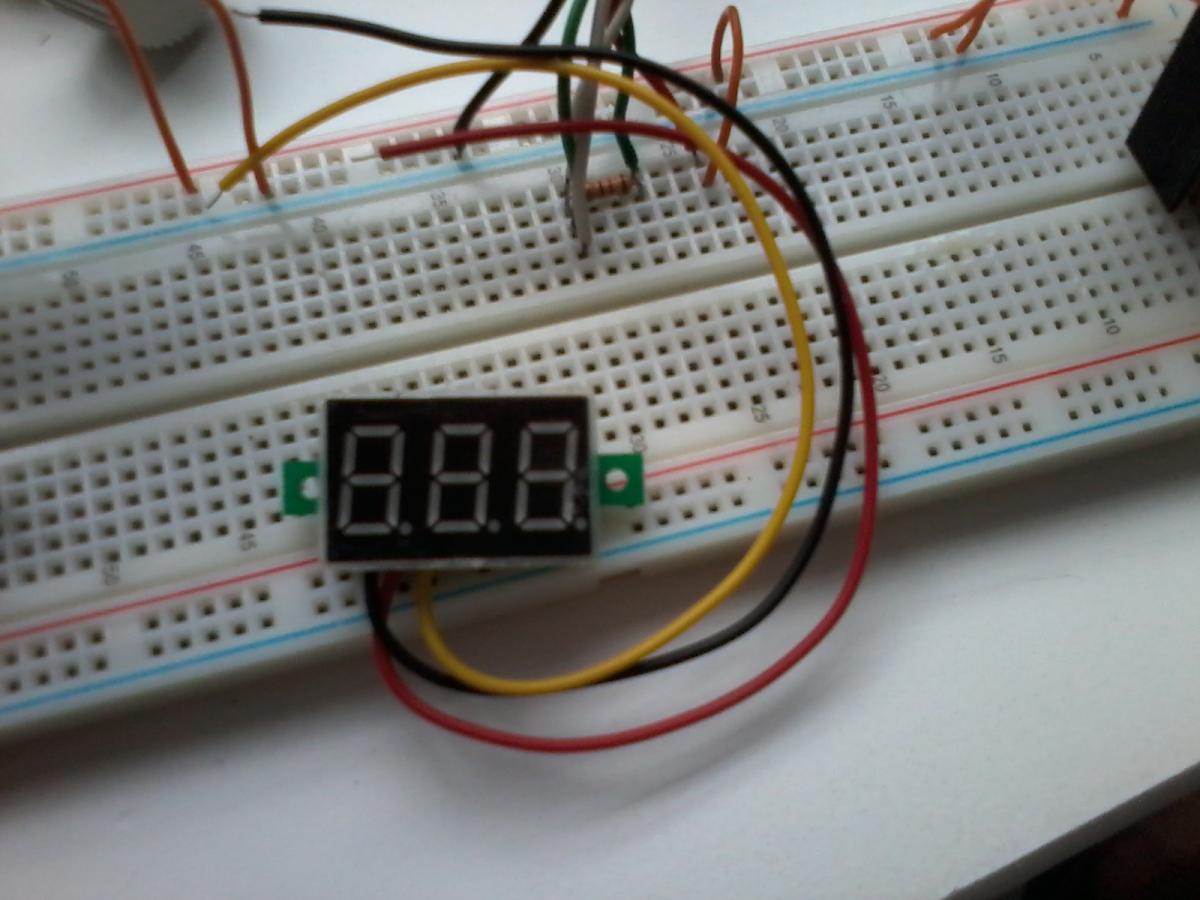

Olá a todos! Tenho um mini voltímetro para painel que me de de 0 a 100 volts. Estou montando uma fonte regulável e gostaria que ele mostrasse a tensão que está nos terminais da fonte. Agora que fui testar percebi que assim que a tensão sai do zero ele começa a medir com 1 volt a menos!!! Isso em relação à um outro multímetro, desses normais com amperímetro, ohmimetro.... Percebi que do lado de trás dele tem um "mini trimpot". A dúvida é a seguinte: Se eu alterar o giro desse trimpot eu consigo fazer ele subir esse 1 volt a menos? E mais, será que é possível "regular" a precisão dele com esse trimpot? OBS: a fonte tem de 1volt à 35volts.

Não meu caro, nossos amigos estão certos quando a dúvida, mas obrigado pela atenção. Esse cuidado é relevante ou estou jogando os nossos tempos fora?

Pois é, eu pensei em fazer isso, e fiz. Mas não está correto, observe nas fotos: O primeiro transistor é um TO-220, o segundo é um TO-220F, mas o terceiro certamente não é um TO220, eu li na internet que é, so que não é.

Já achei na internet aquelas lanternas que dão choque com 18000kV, uma usina hidroelétrica! Muito bem, acabei de achar uma com 80oookV http://produto.mercadolivre.com.br/MLB-681408927-lanterna-tatica-taser-choque-ultrapotente-police-80000-kv-_JM

A pergunta é essa mesmo, bem simples, qual o encapsulamento do transistor npn D2058?

Estava vendo que muitos, e MUITOS circuitos usam um NTC em série com o circuito. Mas para que serve isso? Tem realmente alguma utilidade?

Ok, posso fazer isso de comprar uma ponte retificadora que seja bem acima. Mas ainda tenho essa curiosidade! Como calculo a ponte "certa" ?

Sou um tanto leigo em "perguntas" kkkk. É que meu professor tinha dito que no tempo de carregamento do capacitor, que ele chamou de t1 e t2, passaria uma corrente de pico pelos diodos, e que isso seria possível de encontrar o diodo certo através das informações pelo datasheet.

Acredito que ninguém tenha entendido minha pergunta. É o seguinte: como eu sei qual o diodo que eu tenho que colocar para retificar, em ponte, uma fonte que eu estou projetando? Quero saber qual ponte retificadora mínima que eu preciso... Só complementando: -Transformador 25Vp, 35Vdc -Máxima corrente na carga +-2A -Capacitor equivalente de +-14100uF

Mas como se calcula?

Minha dúvida é a seguinte: Como eu calculo a corrente de pico que atravessa o diodo retificador na hora que os capacitores estão carregando? Na ponte retificadora.

Olá a todos! Achei na rua um carregador de celular automotivo, aquele que liga no isqueiro do carro. Pois bem, Fui testar ele com uma fonte variável que tenho e ........... Liguei invertido!!!! so senti o cheiro de curto-circuito..... Abri ele pra ver como era e se eu conseguiria consertar. Foi aí que me veio a surpresa, tem dentro dele só um resistor e um LM78L05 !!!! Na carcaça do carregador está escrito que entra de 12 a 24 volts e sai 5V e incríveis 1A!!!! Como um 78L05 consegue aguentar em regime contínuo 1A? E mais, será que aguenta?

Tenho um dissipador igual esse do link. Terei problemas em só colocar ele cpm pasta térmica? https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcTbMRcfxUxK-tZrsynfBt6gdQec0JJUSLmcaSi5D_HZQvMnam5U4FxiPjpd
