Olá amigos do fórum, Ainda estudando para o teste de eletrônica aplicada, resolvendo uma das provas anteriores, estou parado no seguinte exercício: "Um rádio FM, está sintonizado na frequência de 100MHz. Projete um Filtro Passa Faixa do tipo Butterworth de 3ª ordem, com ganho de 20Db e largura de banda de 5MHz". Bom, a princípio montei o circuito com os filtros de butterworth, primeira-segunda ordem para o passa baixas, e primeira-segunda ordem para o passa altas, formando o filtro passa faixa de terceira ordem. Mas o que não sei onde colocar, é o inversor com ganho para deixar o circuito com os 20Db de ganho desejados, eu fiz da seguinte forma até então: Porém, estou em dúvida se devo por um amplificador com o ganho de 20db depois de cada parte do filtro, ou se devo por só um no final de tudo! Se puderem me ajudar será de grande valia!! Obrigado!
-
Olá amigos do fórum, Tenho uma questão para resolver que consistem em fazer um circuito com amplificadores operacionais que gere as ondas senoidal, retangular e triangular. Eu sei que, usando as configurações de integrador ou diferenciador eu posso converter onda quadrada para onda triangular e vice versa. Porém, como posso obter a onda senoidal no mesmo circuito? Tem de ser um circuito onde não precisa ser a mesma saída com as três formas de onda. Obrigado!!
-
Boa noite galera! Bom, recentemente comprei uma GTX 1050ti de 4gb, e instalei no meu pc, porém o meu monitor é meio antigo, então decidi comprar um monitor novo. Aqui na minha cidade, encontrei um da LG de 23" fullhd (modelo: 3MB35VQ), por R$700. E hj pesquisando na net, encontrei um LG de 25" Ultrawide fullhd (modelo: 25UM58-P) por R$730. Mas a minha dúvida é se meus FPS vão cair muito se eu jogar nesse monitor de 25'' Ultrawide. A resolução desse Ultrawide é de 2560 x 1080. Eu joguei, por exemplo, Doom em 1920x1080, na minha TV de 42 polegadas (e também em um monitor comum com HDMI) e o FPS ficou por volta de uns 75. Vocês acham que a queda de FPS vai ser grande se eu usar o monitor Ultrawide? A configuração do meu pc: Core I5 6400 8Gb DDR4 GTX 1050 4Gb 1Tb de HD.
-
Entendi, para escolher a mais cara então, só se for pelos leds hahahaha! adicionado 0 minutos depois @Rafael Tuco é uma C3 Tech 500w reais
-
Obrigado pela resposta @Satoshi G2713. Uma fonte de 500w reais! Falando sobre a performance, as duas placas são praticamente idênticas então?
-
Galera, vou comprar uma placa de vídeo, e decidi comprar uma gtx 1050 ti (pois é a grana que eu vou ter pra comprar com o melhor beneficio na minha opinião). Encontrei dois modelos da Gigabyte, e estou na dúvida entre qual dos dois modelos comprar: https://www.gigabyte.com/Graphics-Card/GV-N105TG1-GAMING-4GD#kf https://www.gigabyte.com/Graphics-Card/GV-N105TOC-4GD#kf A diferença de preço entre as duas é de 60 reais, a gaming é a mais cara. Então, qual das duas devo comprar, na opinião de vocês?
-
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@Mestre88 @faller Boas novas!! Eu estava até então montando o circuito em uma protoboard como um circuito temporário, e a coisa tava meio bagunçada Então decidi montar uma placa de circuito impresso para deixar a coisa mais bonita, e já pensando também se o lm338 estivesse queimado, era só trocar ele... E adivinhem?? O circuito funcionou (um dia eu ainda coloco fogo nessa protoboard) Coloquei o resistor junto ao potenciômetro para "travar" o máximo em 20v, e vualá, fonte funcionando! Agora só vou terminar a caixa da fonte e colocar ela pra trabalhar kkkkk Em breve eu posto aqui fotos para mostrar como ficou! Obrigado pela ajuda até agora! -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
Já troquei os diodos, e nada :/ -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica

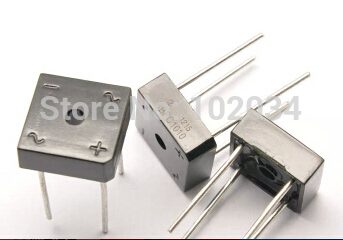

@Mestre88 como troquei meu transformador para um de 24v 5A, estou utilizando uma ponte retificadora de 8A: -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@Mestre88 Na saída dos diodos tenho exatos 32v com os capacitores na fonte, e sem a carga na saída, e na saída do lm338 tenho os cerca de 30v. E quando coloco o resistor na saída, tenho cerca de 22v na saída dos diodos e a saída do lm338 cai pra 15v :/. -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@Mestre88 Vou testar agora mesmo! @Bcpetronzio Trabalho com máquinas de ultrassom como técnico, e todas as placas e partes eletrônicas desses aparelhos tem uma qualidade extremamente alta, tanto é que o preço para de reposição de tais placas é altíssimo, e sempre que faço um reparo nas placas, para encontrar os componentes que acompanhem essa qualidade, posso dizer que é quase impossível!! -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@Mestre88 Coloquei o resistor para limitar a tensão máxima na saída em 20v, mas acontece algo mesmo assim: Mesmo a saída sendo limitada nos 20v, quando eu ligo a carga na saída, a tensão cai da mesma forma, ela parece se "reajustar". Ah, e a tensão na saída, cai em qualquer que seja a tensão ajustada, claro que quando a tensão é menor a queda é proporcional. E mesmo colocando o resistor em série com o potenciômetro, a tensão da saída cai. Rapaz, como eu sou azarado, ainda com problemas kkkk! -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
Testarei isso. Mas o que me faz crer que não é o ci que está com problemas ou que as ligações estão erradas é que na entrada do ci (saída da retificação), também se encontra aqueles mesmos 35v, quando não se encontra a carga na saída :/ -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@faller Troquei meu transformador, comprei um de 24v 5A, agora posso obter uns 20V na saída. Enquanto estava testando, o circuito funcionou, mas quando eu tiro o meu resistor de teste (aquele mesmo de 10r 10w) a tensão de saída do meu circuito vai para cerca de 35v Como eu faço para manter a saída da minha fonte sempre nos meus 20v mesmo sem carga na saída? Já tirei os capacitores para evitar essa "subida", mas não adiantou. -
Fonte regulável 20v 5A com lm338 - Queda de tensão
locoxhun respondeu ao tópico de locoxhun em Eletrônica
@Mestre88 @Isadora Ferraz @faller Utilizei o mesmo resistor ligando ele logo após a retificação, e também direto no transformador. Em ambos os casos a tensão caiu pra cerca de 13,5v. Utilizei também um resistor de 75R 15W nas mesmas situações, e sobre ele foram mantidos os 15v sem problemas. Será esse transformador uma porcaria e ele quem está causando os problemas?
