opa, boa noite, tive tempo de ver isso só agora, mas é assim que você fala? Optei por 6v pra não ter riscos de gira isso pro lado errado sem querer e queima mais nada kkk Porque o que eu ja queimei de coisa nesse projeto... Rapaaaaz... kkk

adicionado 1 minuto depois porque estou usando dois pic, um sua alimentação máxima é de 3.3 e o outro de 5. E como estou usando as entradas ADC's deles, não posso violar essas tensões, assim que termina de arruma as coisas aqui vou fazer como você disse ali em cima e ver no que dar

tente TRISC2_bit = 0x01; adicionado 3 minutos depois ou se é só ela que você quer usar como entrada, ja identifica os outros pino, tipo, TRISC = 0x10; = todos como saída menos o RC2_bit, ou TRISC = 0xFF; = Todos os pino como entrada

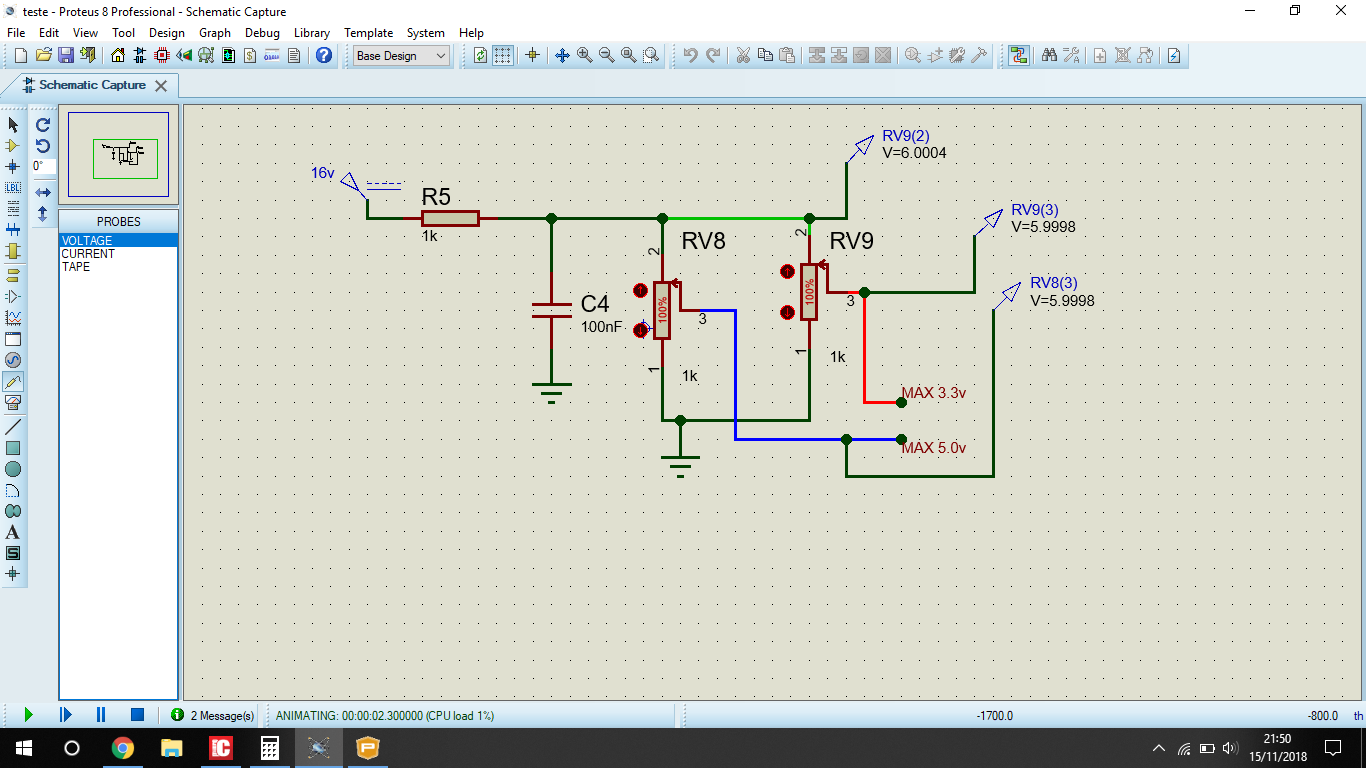

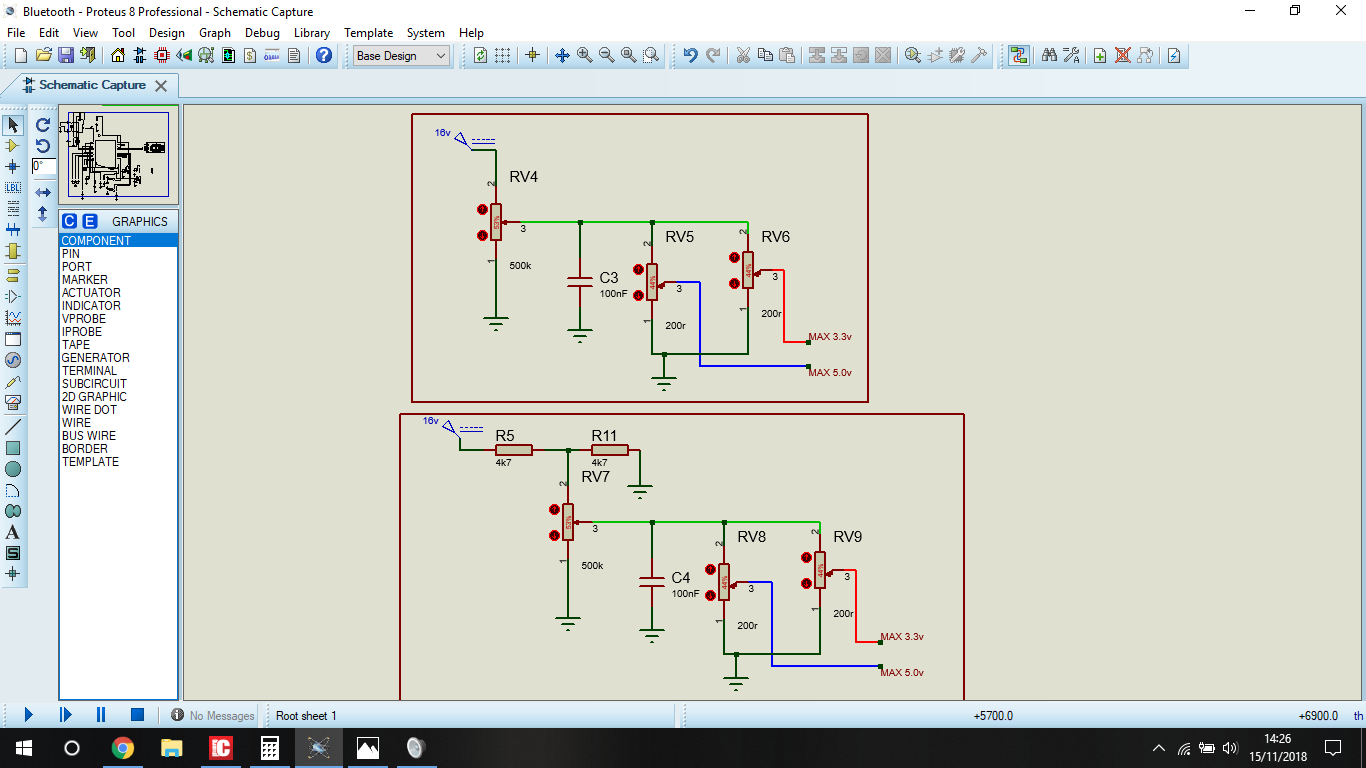

Então gente é o seguinte, estou com esse circuito abaixo montado já na placa(o de cima na imagem), acabei de resolver um problema e encontrei outro na hora de ligar tudo, eu havia colocado os resistores de divisor de tensão lá na entrada do primeiro trimpot RV4 pra transforma logo de cara meu 16v no 5v (o circuito de baixo da imagem), que queria, antes de entrar no trimpot, tudo certo, mas quando ligo a outra placa q tem os outros dois, simplesmente essa tensão some, cai na verdade, pra menos 0.40mv, dai tirei esses dois resistores e tive na saida do primeiro trimpot 15v, e quando ligo a segunda placa, PUF, vira 1,8v, o que pra mim já seve, consigo fazer as leituras no dois pic que estou usando, mas o primeiro trimpot RV4 começa a esquenta com o tempo e a tensão começa a descer desestabilizando tudo, Ja olhei em tudo, não é nada que possa esta ligado errado, já troquei os 3 trimpot pra ver se era algum deles, mas nada.. E é só ligar qualquer um dos dois segundos trimpot que acontece isso, a tensão cai significativamente, alguém pode me dizer no que pode esta errado ou o porque disso está acontecendo??

Não precisei fazer isso, apenas coloquei o cap de 10uf e parou de oscilar(tava oscilando muuuuuuito) e é sim uma saída de "nível lógico ". adicionado 1 minuto depois Deu certo. Tem um tempinho q está ligado e parece está tudo normal. Muito obrigado

o Circuito de cima ou o de baixo? adicionado 1 minuto depois Caramba, que legal, não sabia dessa, mas faz muito sentindo kkk adicionado 31 minutos depois Pode ser outro valor o capacitor? To procurando um de 47nf na sucata aqui e até agora o mas próximo foi de 33nf e o mais comum de todos aqui foi de 470nf

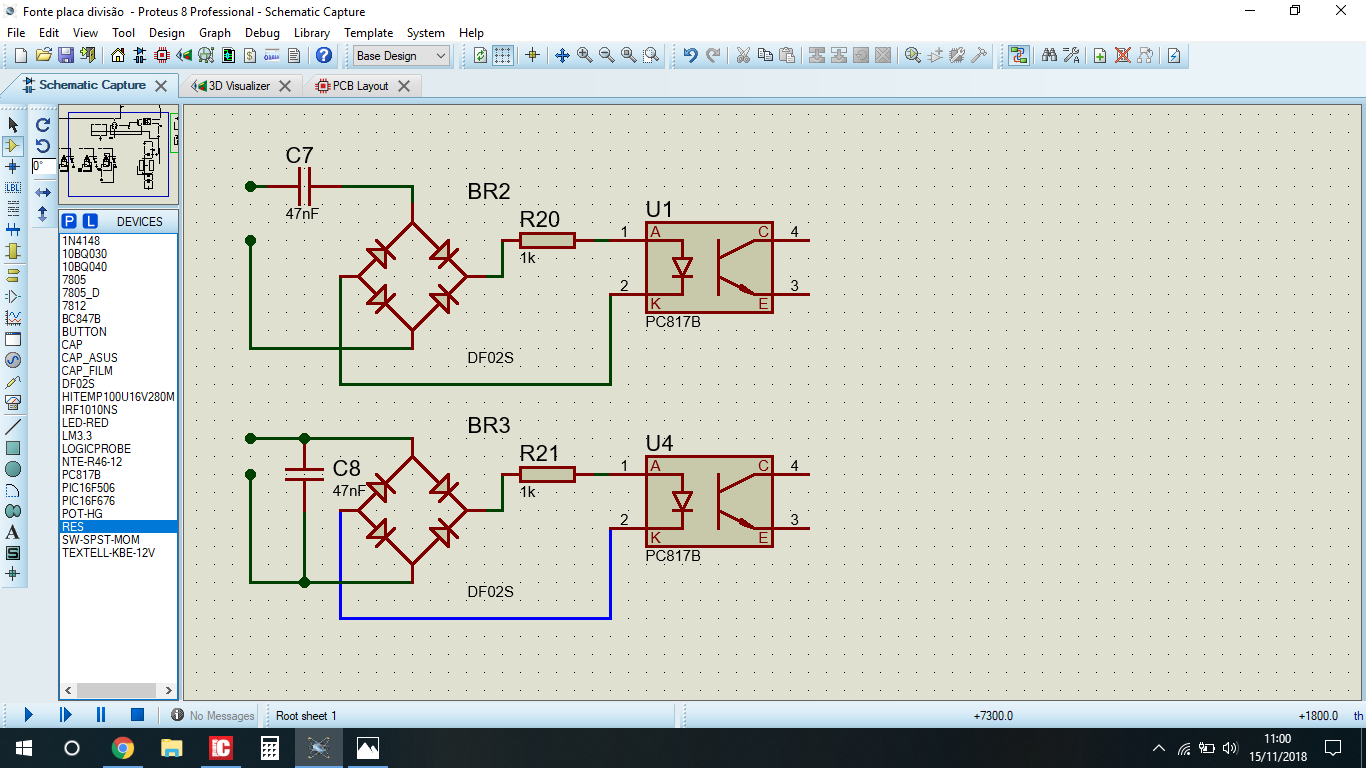

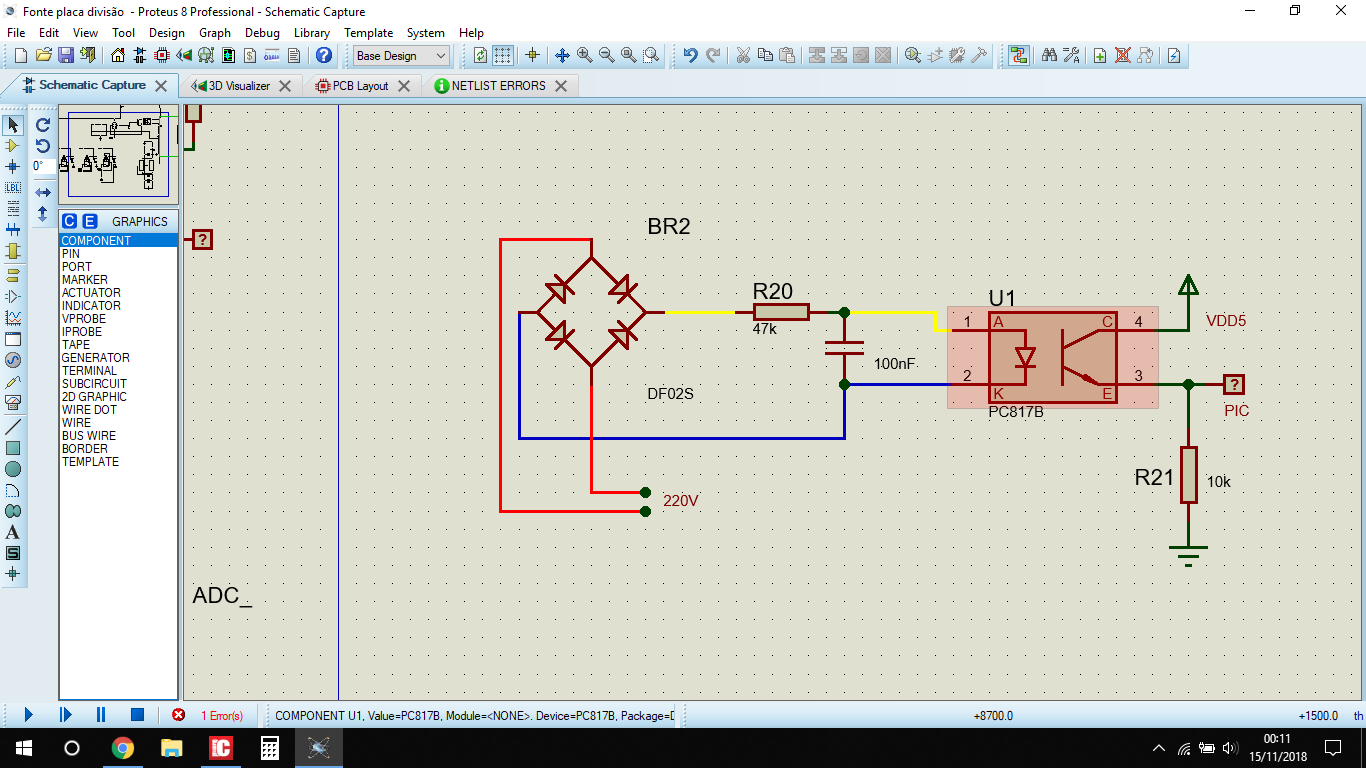

Então gente, tentei de varias formas, mas não obtive bons resultados, com o R20 em 47k ele esquenta muito mesmo, fui po um de 100k, estourou na hora kkk. Já dei um busca bem simples na net e não achei nada relacionado, queria sabe como ligar o optocoupler no 220v sem precisar de muita coisa mais ou menos como esse esquema da imagem abaixo, ou qual resistor colocar. Se alguém poder me ajudar eu agradeceria muito, só falta essa parte pra finalizar meu projeto. Essa vai ser a forma de eu mostra pro meu sistema se tem rede elétrica ou se ela caiu, Obrigado pela atenção.

Muito bom, dei uma olhada rápida, mas ja vi que vou gosta kkkk. Assim que termina de montar umas placas aqui e tiver com tempo, vou ler os que mais se encaixa no meu projeto. E mais uma vez, obrigadooo

Alguém sabe como Funciona ou programa esse microcontrolador? stm8l152, to com um e não sei nem por onde começar

É, eu vi muitos circuitos assim. Mas ja tinha gastado muuuito mesmo comprando varias peças pra vários projetos, mais de 300 reais, e sem falar q as lojas que vende isso fica muito longe da minha casa, e ter que ir lá com a gasolina a 5 reais pra compra um único componente, ia ser inviável, e já não dava mais pra enrolar esse projeto. Só arruma umas coisas no código 3 pronto. Mas falando nisso, o próximo é o som, e ja logo adianto q vou precisar de ajudar kkkk. Ah, e aquele lá que te mandei foto da proto board ta ficando lindo, coloquei um WTV020 pra ter viz no sistema e até o final do ano que vem acho q termino ele kkk. Mas é isso. Muito obrigado pela paciência. Comecei a programa a 6 meses, sabia de nada mesmo sobre programação, aprendi tudo em artigos, só sabia a boa e velha eletrônica analógica, mas to me apaixonando cada dia mais por a digital. Mas enfim, não vem ao caso, você esta me ajudando muito ja q não tenho como paga uma faculdade, esses são os meio q tenho de aprender. Enfim de novo kkk. Muito orbigado ♡

Olá a todos. Tudo bem Paulo? Então, nos códigos que você vem me ajudando no fórum nessas últimas semanas, envolvendo temperatura e tensão e até o MAX lá, era tudo voltado pra esse projeto, Hoje pela madrugada "finalizei".Tem alguns peguemos bug's, mas nada de tão alarmante para não usá-lo logo, com o tempo vou vendo o que está errado e indo corrigindo. Mas é isso ai, segue o link do vídeo para ver como ficou. E mais uma vez, Obrigado por sua atenção e a de todos. E Isadora, Eu resolvi usar o LM317 mesmo para fazer a regulagem da tensão, tive muitos problema de estabilidade com o PWM do PIC(Não sei se você se lembra, mas em outro tópico nós havia conversado sobre isso).

Não sabia dessa, vou tentar e ver no que dar. Mas muito obrigado por esta me ajudando

Presto bem atenção na hora de fazer as placas, e pra cada coisa sai uma trilha de GND e VDD, vindo de um capacitor "central" de onde sai todas, e antes do capacitor, está a alimentação principal. Não sei se pode ser isso

Boa a tarde a todos. Estou com problemas nas minhas portas ADC's, um leitura esta influenciando nas outras, estou usando 3 saídas ADC (PIC18F4550). Uma pra medir tensão, e as outras duas temperatura de diferentes coisas. Mas toda vez que uma delas é modificada, as outras também são influenciadas. Queria saber como corrigir esse erro. Alguém sabe me dizer? Estou usando o pino de referencia GND do Pic //======== tensão ===========// Media = 0; for(y=0;y<=38;y++){ delay_us(100); Media = Media + adc_get_sample(0);} q1 = (media/38); p1 =(q1*5)/1023.0; q2 = p1*4.0; FloatToStr_FixLen(q2,txtV,5); if(q2<10&&Lim){lm = 0x01; Lim = 0x00;} if(q2>10)Lim = 0x01; //=============================== // Leitura do Ferro de Solda leds = adc_get_sample(3); leds = leds/1.33; leds = leds+27; ferr0_ = leds ; IntToStr (leds,leds_string); //TEMPERATURA DO DISSIPADOR tmp1 = adc_get_sample(1); tmp1 = tmp1*500; tmp1 = tmp1/1023; tempC= tmp1; IntToStr(tmp1,txtTe); //PWM cooler if(tempC >30 && tempC <35)cooler = 50; else if(tempC >35 && tempC <40)cooler = 150; else if(tempC >40){cooler = 200; Per = 0x01; LED = 0x01;} else if(tempC <30){cooler = 0; if(Per)lm = 0x01; Per = 0x00; LED = 0x00;}

é, pelo jeito é bom eu atualizar a minha kkkk

Oi Paulo. Tenho o 74HC595 também e continuo sem saber como mandar um bit sem alterar o outro, como dito acima

Eu me baseio por essa tabela abaixo, caso eu estiver errado, culpe a ela kkk e nos corrija

Boooa noite meu povo. É o seguinte, estou com 74HC164 aqui, e vou usar suas saídas porque é mais viável passar 4 fios do que passar 10 fios pro outro lado do quarto . Comunicação ok, ja está funcionando, mas acontece, que não sei como mudar um único bit, sem ter que dizer todas as vezes como eu quero que os outro 7 bits fiquem. Tipo um PORT de um PIC, se eu quiser mudar uma unica saída, eu só vou lá e digo que "RD0 = 1", E pronto, não mudei em nada nos outros pinos. Mas via SPI eu não to conseguindo fazer isso. Eu tenho que mandar todas as vezes o valor que eu quero em todas ás 8 saídas do 74HC164, e no que eu estou usando ele, não dar pra fazer isso. Tipo, vamos dizer que meu Buffer está com 0b1000000, e eu só quero mudar o valor do ultimo zero, e quero que o valor do primeiro, continue sendo 1, ta beleza, é só eu mandar 0b1000001, SÓ QUE, o primeiro bit nunca vai ter como eu saber como ele está, porque ele sempre vai mudar de acordo com a temperatura do LM aqui, então se eu mandar 0b10000001 e o primeiro tivesse em zero, eu vou força ele a ser 1 bugando todo os resto do código que dizia q ele era 0, porque ele tanto pode está em 1 ou como em 0. Eu só quero manter o valor dele seja ele qual for, e mudar todos os outros 7 da mesma forma. Sempre que eu alterar um bit, ele manter os outros como estão. PFV me ajudem nisso, não sei se me explique da melhor forma, então se tiver alguma duvida me avise. Obrigado a todos

Hmmmm. Muito obrigado. Nesse meio tempo fiz testes na pratica. Cada bit dos 256 do pwm estão correspondendo por 0.04 mv. Gostei muito, da pra dar uns ajuste muito fino. E sim, essa é uma fonte de bancada com um Display LCD de 16X02, Em conjunto com um ferro de solda o qual no display também mostrara a temperatura. Meu único medo era da oscilação mesmo. Mas ja vi que da pra resolver tudo na hora de fazer a placa kkk

vou fazer aqui. long - 16bit - variáveis inteiras sem sinal, capacidade de 0 a 65535 signed long - 16bits - variáveis inteiras com sinal, capac. de –32768 a 32767

só mudar isso então?

tipo, spi_out_H = spi_out_H*256; ai depois: ""word"" = spi_out_H+spi_out_L; ai depois : "word" = "word">>3; "float" = "word" ; "float"= "float"/4; ??

Olá, boa noite a todos. Então, do seguinte, to com uma duvida enquanto a uma fonte ajustável via PWM. Estou montando uma, e não sei se faço via PWM de um pic, ou pelo LM317. Sem duvidas seria bem melhor pelo pic, porque não teria necessidade de usar um Potenciômetro(dois no caso, um pro ajuste fino e outro pelo grosso). Ia ser controlado por dois botões, com variação de 0.08mV. Mas minha duvida é. Tem perigo de alguma coisa q eu for ligar na saída dessa fonte que possa dar algum bug por conta da frequência que esse circuito iria oscilar por conta do PWM, ou é melhor o LM317 mesmo? Obrigado pela atenção

infelizmente continuo sem entender muito dessa comunicação, depois vou tirar um dia e estudar ela, enfim.. ficou assim rc0_bit = 0; spi_out_H = Spi_Read(buffer); spi_out_L = Spi_Read(buffer); rc0_bit = 1; Delay_us(20); spi_out = spi_out_H*256+spi_out_L; spi_out = spi_out >> 4; Delay_ms(300); spi_out_ = spi_out - 21; // Menos 21 porque foi a diferencia de temperatura q estava marcando IntToStr(spi_out_,NTC_temp); lcd_out(1,1,NTC_temp); Criei "float spi_out_ " e disse q o spi_out era ele, e pronto, tudo pela ordem, sem bugs, ah, e multiplique ali por 256 como você disse. Mas claro, isso tudo até agora está na teoria, vamos ver na pratica quando meu ci chegar kkkk porque na teoria tudo é lindo

Obrigado paulo. É.. Você poderia me fala mais a respeito de como é feita a leitura desses bits? Como funciona a comunicação
