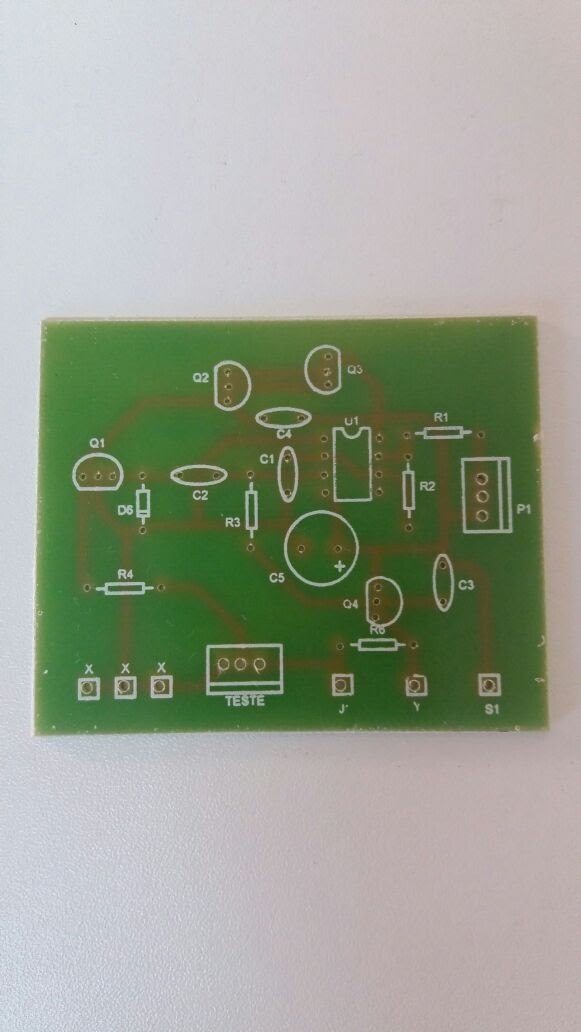

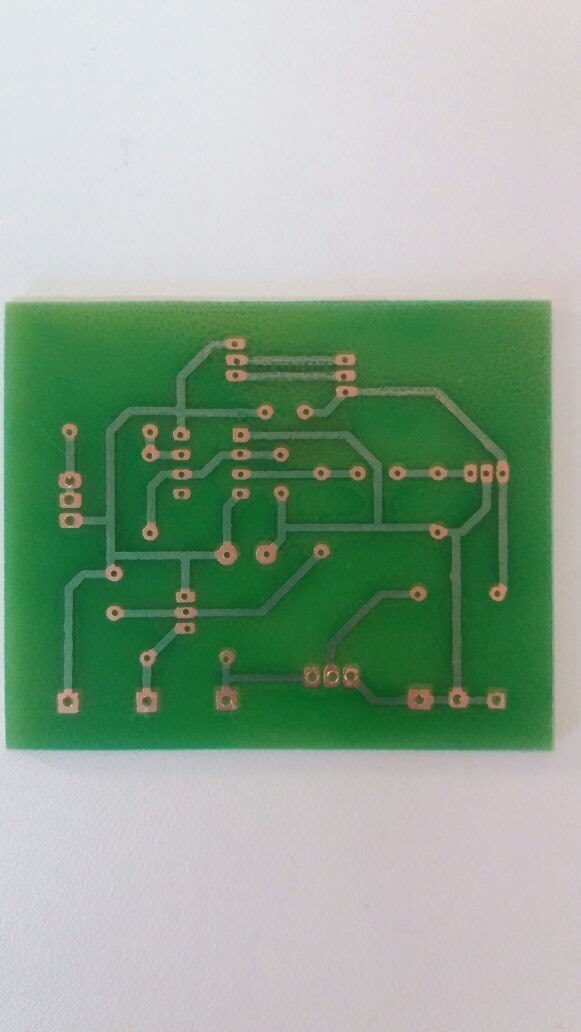

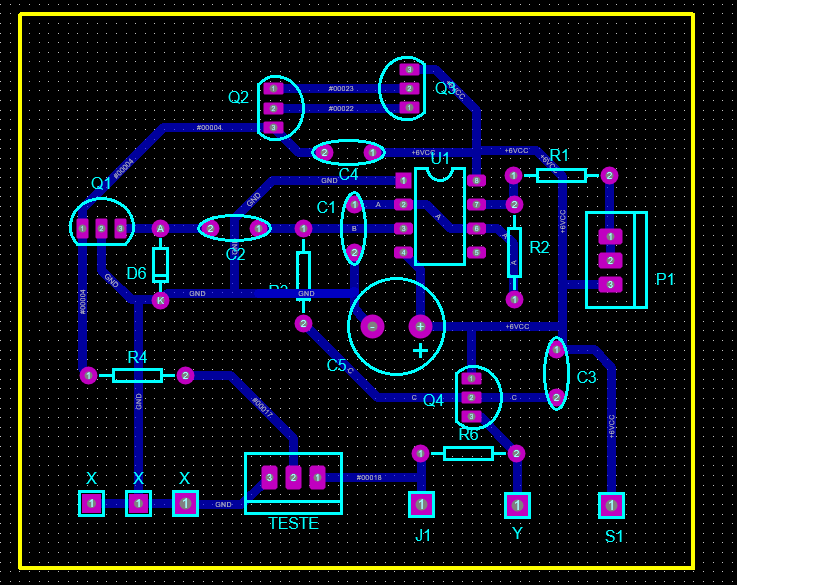

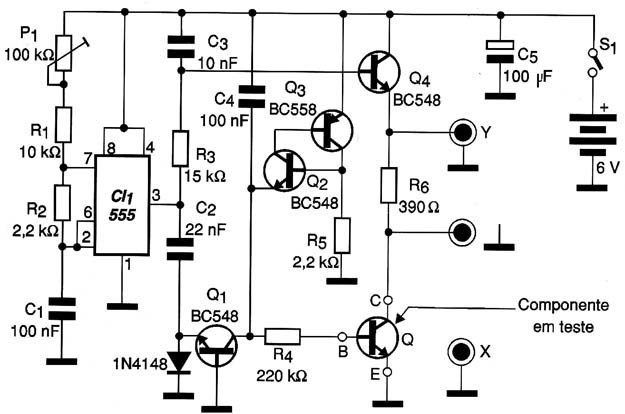

Bom, o layout da placa ficou pronto, foi aprovado pelo próprio professor Newton C. Braga, que é o autor do esquema. Mantivemos contato por e-mail e já autorizei a confecção da placa. Algo bem feito por uma pequena empresa especializada daqui. Uma PCI com máscara e de tamanho reduzido. Pretendo montar este projeto em uma caixa, usar ponteiras de teste coloridas do tipo pinça, uma para cada côr para E, B e C ( emissor, base e coletor ) conectores BNC para o osciloscópio. A grande vantagem deste circuito, e é o que me atraiu nêle, é o fato de que, além de traçar as curvas características de ganho de um transistor, êle pode ser usado como traçador de curvas de outros componentes de dois terminais ( diodos, capacitores, resistores ), bastando pra isso que que sejam usadas as conexões do circuito de coletor e emissor. Esta característica não ví em nenhum outro circuito desse tipo, à não ser em traçadores de curvas de componentes caríssimos. Agora é aguardar a PCI ficar pronta, montar a placa e fazer os testes. À medida que tudo for acontecendo vou documentando aqui com descrições e fotos.
