Cleverson miranda

amigos chegou essa tv aqui na bancada inoperante foi constatado igbts em curto tanto na y com na z sus efetuado a troca tv liga tem som mas sem imagem,, atenção todas as tensões saindo da fonte estão ok da ysus ok só a zsus que esta saindo para o display 15v ... o que os amigos acha? ja que não tem igbts na zsus em curto

amigos obrigado pelas dicas... igbts era falsificado,,, consegui de outra placa TV resolvida e entregue ao cliente

ok vou conferir

amigos essa tv chegou na bancada com som e sem imagem ao fazer uma analise na ysus encontrei os transistor 30f124 em curto, foi efetuado a troca,,, a tv continua sem imagem ,, fazendo as medições nas tensões de 15v elas está oscilando entre 0 a 37v e o vsc está oscilando entre 86 a95v no coletor dos 30f124 tenho 207v e no gate e emissor tenho oscilando 55 a 64 v nos capacitores de filtro da ysus tenho os 207v essas medições foram feito na ysus ...há e os 30f124 estão aquecendo muito nos seus dissipadores foram feito na ysus o que os caros colegas sugere???

ja fiz esse procedimento e fica a metade tela branca e a metade escura

amigos chegou essa tv aqui na bancada ,,,o cliente relatou que depois que ouve uma queda de energia a tv liga acende o black light tem som e a tela fica escura sem imagem ... ao fazer uma analise desconectei os cabos flat que vai direto a tela vi que uma das placa da tela presa ao display estava em curto encontrei 3 capacitores smd em curto retirando eles e testando fora da placa observei que o curto continuava , e testei os capacitores fora da placa e eles não estava em curto ,,, dai testei todos os outros capacitores e resistores e não havia nenhum em curto mas o curto na placa continuava por que eu testava os dois pontos a onde os capacitores estava soldado e bipava e não vi nenhum driver de coluna dos flat preso a tela aquecendo para comprovar o curto e essa plaquinha não tem ci e nem transistores nem diodos mas uns pouquíssimos capacitores e resistores apenas ...e o curto continua ... lembrando os amigos que esse teste foi feito com o flat da placa principal que vai a essa plaquinha estava desligado ... foi feito assim porque, a principio o curto foi encontrado na principal pois ela não tem tcon... e ao desligar todos os cabos que liga na principal um por um foi encontrado o curto no flat que vai a plaquinha da tela comprovando que o curto está na plaquinha da tela para falar mais exatamente e a plaquinha da direita ... o que os colegas acham??? tem uma sugestão????

amigos chegou essa tv na bancada com defeito nas cores excesso de branco ... foi feito analise na principal visto que ela não tem tcon pois ela já vem conjugada na principal ... foi encontrado o ci 400 de referencia 4FU2XCN VPM1R7... MAS não consegui ENCONTRAR ELE PARA REPOSIÇÃO gostaria de saber dos amigos se tem um substituto para ele ou onde posso adquirir?????

amigos do fórum ... tv resolvida fazendo uma analise hoje foi encontrado 2 capacitores em curto perto do ci de gama na tcon,,, efetuado a troca tv ok e entregue ao cliente obrigado a todos

desculpe... o modelo é 43s6500fs

amigos essa tv chegou na bancada com esse defeito o cliente disse que estava assistindo e de repente ela ficou assim,,, foi efetuado a regulagem das cores nas configurações mas sem sucesso,,, gostaria saber se os amigos ja viram um defeito desses e foi solucionado????

amigos lembra que eu citei que faltava aterramento nas barras de LED??? esse era o problema pois esse mod. de tv não vem com nem mesmo um único parafuso nem na tampa nem nas placas so na base de encaixe ... e justamente nesses encaixe estava dando mau-contato por causa de oxidação .. o que eu fiz?? soldei os encaixe aterrando as duas placas no chassi da tv e o problema foi resolvido ... era falta de aterramento obrigado pela ajuda a todos

ok

foi diminuído e continua a mesma coisa... por exemplo entrei no menu de serviço e baixei o nível do Black light para 60% mas a tv continua baixando o nível dos LEDs sozinha depois de horas ligado .... e também de manha ao ligar ela ,,, ela liga mas com o brilho dos LEDs bem baixo a ponto de quase não da pra ver a imagem e do nada eles ficam normal de novo... e o ciclo se repete... amigos hoje eu mexendo nela fiz um teste no multímetro na escala de bip, e ao fazer o teste de uma ponta do multímetro na parte negativa da primeira barra de LED e a outra ponta no chassi da tv os leds acendem com força total ou seja seu normal para o Black light ,,, ficando normal a tv, o que os amigos acham disso??? há os LEDs estão ok

amigos esta tv chegou na bancada sem imagem ou melhor cheio de riscos na tela, desconectei um dos flat que sai da t com e vai para tela e ela ficou com meia imagem normal.. testei o outro lado e nada de imagem ... resolvi fazer com alguns vídeos da net anulando umas linhas do flat com durex para ver o resultado,, testei em todas as trilhas do flat e continuou sem imagem ,,, o que os colegas acham, será a t com ou os driver dos flat da tela???? há foi trocado o resistor smd de 750k da tcon e nada,,,

foi conferido e esta tudo ok

obrigado Lucas esse resistor era o problema tv resolvida e entregue ao cliente

amigos chegou essa tv aqui na bancada o cliente reclamou que a tv liga ela fica por horas ligada de repente ela apaga o Black light ficando só o som depois de um tempo ela ligada só com som ela volta a imagem normal tem vez que ele vai ligar ela ela fica só o som sem imagem e acontece a mesma coisa ela volta a imagem depois de um tempo do nada.. comecei a desmontar ela para averiguar e constatei que na verdade ela não apaga o Black light e sim que ela diminui drasticamente o brilho dos ledes ficando fraca a ponto de não ver a imagem mas que no escuro observei que o Black light fica com imagem mas que por os LEDs ficarem com o brilho baixo não aparece imagem no claro...sera se entrar no modo serviço tem com resolver esse problema? o que os amigos acha? já pegaram um defeito desses e tem uma dicas ?...

ok vou conferir

amigos chegou essa tv aqui na bancada com o seguinte defeito ela liga acende a tela tem som muda de canal mas sem imagem ..conferi as tensão que sai da fonte e alimenta a principal todas ok.,.... espero ajuda dos amigos

os fusíveis da placa estão ok eu fiz isso mas me parece que os pulso que vem do ci de pwm que aciona os reles não estão vindo ci701

nao tenho nenhuma tensão de saida nem nas ponte de diodo os fusiveis estão ok mas nao esta armando as dois reles da fonte nem mesmo ligando a placa principal

amigos chegou essa tv na oficina inoperante sem stby nada não tenho nenhuma tensão de saída tudo zerada estava sem o zener zd507 e o ci 501 foi colocado mas continua inoperante já conferi todos os fusíveis da placa e nada aguem ja pegou uma com esse defeito espero dicas ...

obrigado pelas dicas mas, amigos já constatei o defeito , ci de rf na placa do display superaquecendo em curto ,,,foi feito a substituição. tv ficou ótima

amigos chegou essa tv na bancada, com o seguinte defeito, liga aparece a imagem e som por uns 50 segundos e desaparece tanto a imagem como o som ... só fica Black light aceso,,, se desligar ela e ligar de novo o processo repete,,, desmontei o Black light para conferir se havia algum led queimado ,,,mas não havia nenhum todos acendendo ., espero um dica dos amigos

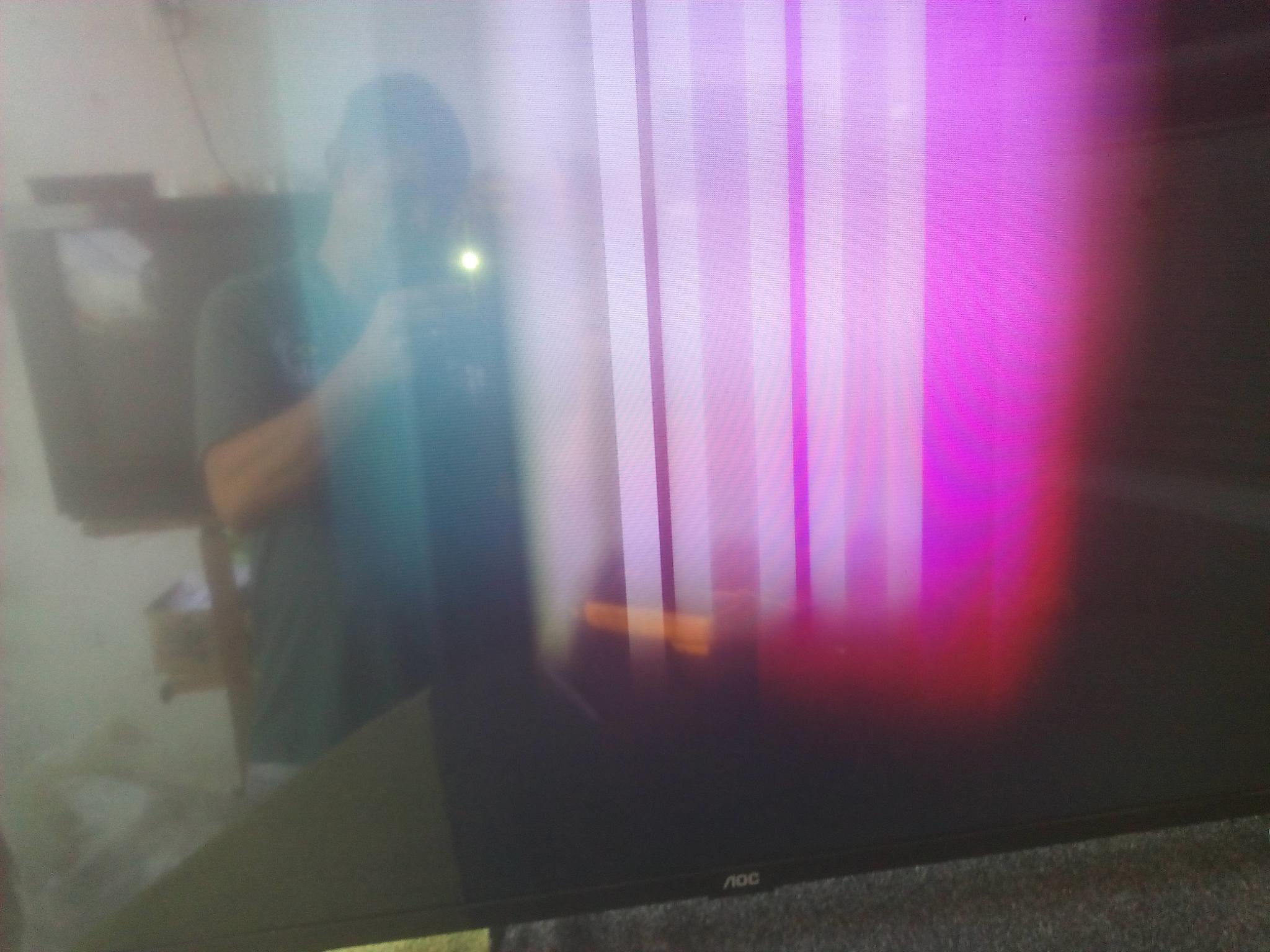

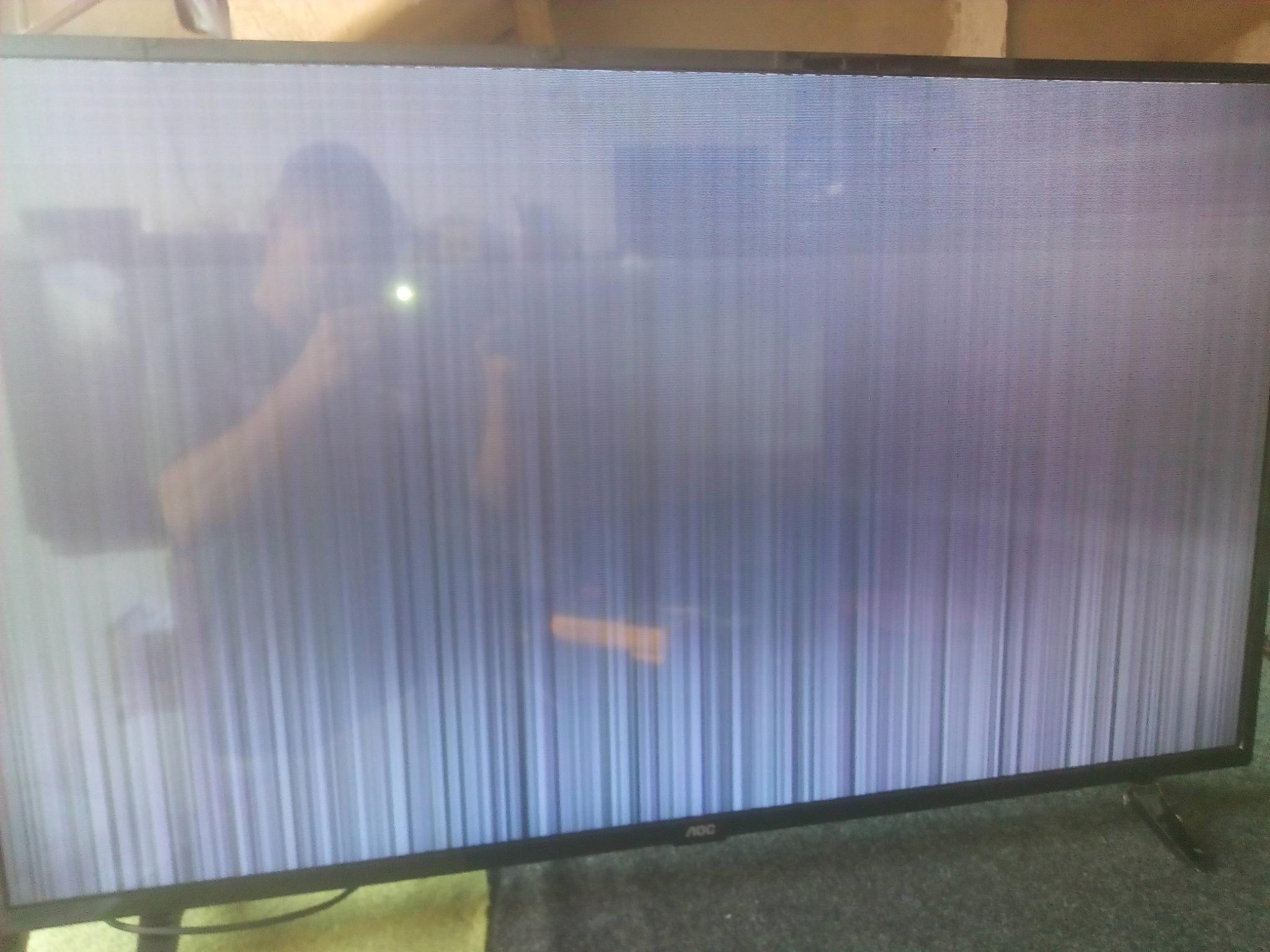

Amigos chegou essa tv na bancada com a imagem borrada ou seja assim que liga ela o logo dela fica esticada do mio da tela ate em baixo da tela fica quase irreconhecivel. Depois em vez de aparecer a imagem fica com linhas verticais brancas e tremulas. Comferi as tensão de entrada e saida da pc de sinal e da tcon todas normais .porém sem imagem se os amigos ja teverem pegado uma com os mesmo sintoma aguardo umas dicas ... Ja havia trocado a tcon
