Jose Emilio

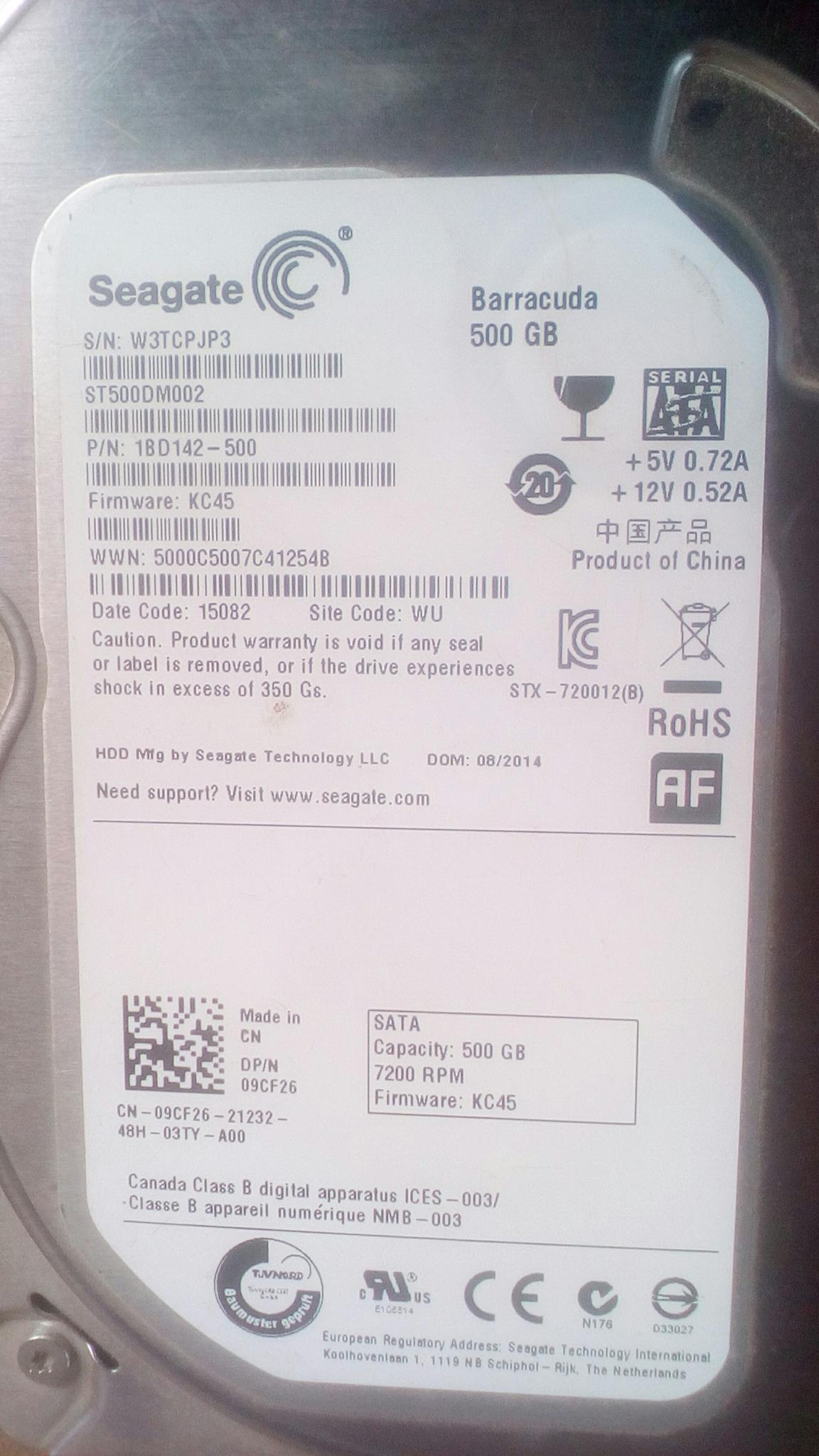

Tenho uns 10 HDs antigos aqui de 10 a 40Giga de várias marcas que ganhei por causa de estarem com defeitos na MBR e como pen-drives no Ubuntu para armazenar arquivos e esses nunca me deram problemas. mas como é ruim ter que ficar trocando toda hora de HD e por isso comprei o de 500G. A garantia foi de 3 meses. Olhem a foto dele:

Meu HD durou 5 meses e nem no ubuntu quer reconhecer mais. agora eu conecto ele no PC e fica dando uns estalinhos por dentro e mais nada. Ele foi particionado varias vezes com o GParted com formatos EXT4 Tambem aconteceu de uma vez colocar o ruWindows 7 depois meus arquivos foram apagados e tive que usar o Recovery para recuperar os arquivos. depois disso ele não quis funcionar mais. A minha duvida é: O que estraga HD? Ficar particionando, ficar mudando tamanhos de partições, ficar usando programas de recuperação de dados, ou simplesmente comprei um HD Xing-Ling bichado? abs

Ja consegui remover a tela. agora vou trocar o led pifado (barra) e ver o que acontece

Vou trocar os leds. Tirei tudo e cheguei na tela ( a tv esta de costas com a tela para cima mas tem duas travas que não deixam a tela sair (vejam a foto) Toda TV que abrí, até hoje, eu tirei o chassis de ferro e larguei a tela em cima da mesa dentro da moldura. Essa tem uma tampa plastica na costas que não dá acesso para tirar essa trava (são duas) na parte de cima Eu queria tombar ela em cima da mesa e puxar a parte de traz e não estou achando pega.

O led STBY liga e desliga. depois de alguns segundos, o led fica piscando, talvez indicando algum defeito. Tem 19V no conector que vai a PCI principal. Tem 18,5V no conector do back ligth e se soltar o conector, sobe para 30,5 Será que estou com leds pifados?

Coloquei um resistor de 10K na porta do FET Q451 jogando para terra e a tela abriu no tamanho certo mas com efeito taça Da até para passar, mas vou participar ao cliente e se ele concordar. O cliente me disse que não tem problema da imagem ficar um pouco torta, pois a TV vai ficar em um rancho e vai usar mais em fins de semanas. Deixei ela ligada aqui umas 6 horas seguidas nesse calorzão que está fazendo e acho que não vai dar problemas. Seja o que Deus quiser, enquanto isso a gente vai rezando por aqui, rsrsrs

Luan, A defletora está descartada porque se eu forço a barra, a tela aumenta. Se fosse ela, a tela ficava sempre do mesmo tamanho e não mexia. Você sabe me dizer sobre esses componentes: O indutor L451 esquenta tanto que se eu por o dedo em cima e contar até tres, cheira churrasco. Qto ao Q451 (FET IRF630) apesar de ter um dissipador, nem amorna. Os periféricos ao FET estão bons e até troquei o 4µ7 bipolar Fiz umas experiencias aqui: Se eu colocar em paralelo um resistor de 220R em cima do D454 ou do L451 A tela aumenta até as laterais, mas fica um pouco torta tipo taça.

Tentei e eprom e fica na mesma. Indutores troquei os dois sem sucesso. Aquele sinal EW que sai do micro e entra na porta do Q451 (IRF630) através do Resistor de 1K apresenta uma tensão de 0,5V e quando eu entro no modo de serviço e tento ajustar o horizontal, aquele 0,5V não acontece nada e a largura da tela nem mexe. Esse EW é uma frequencia variavel ou uma tensão variavel? Se for tensão, então meu micro ja era. Se eu tirar esse resistor de 1K, aí a tela abre. E se eu colocar um resistor de 8K, aí a tela abre com o tamanho certo.

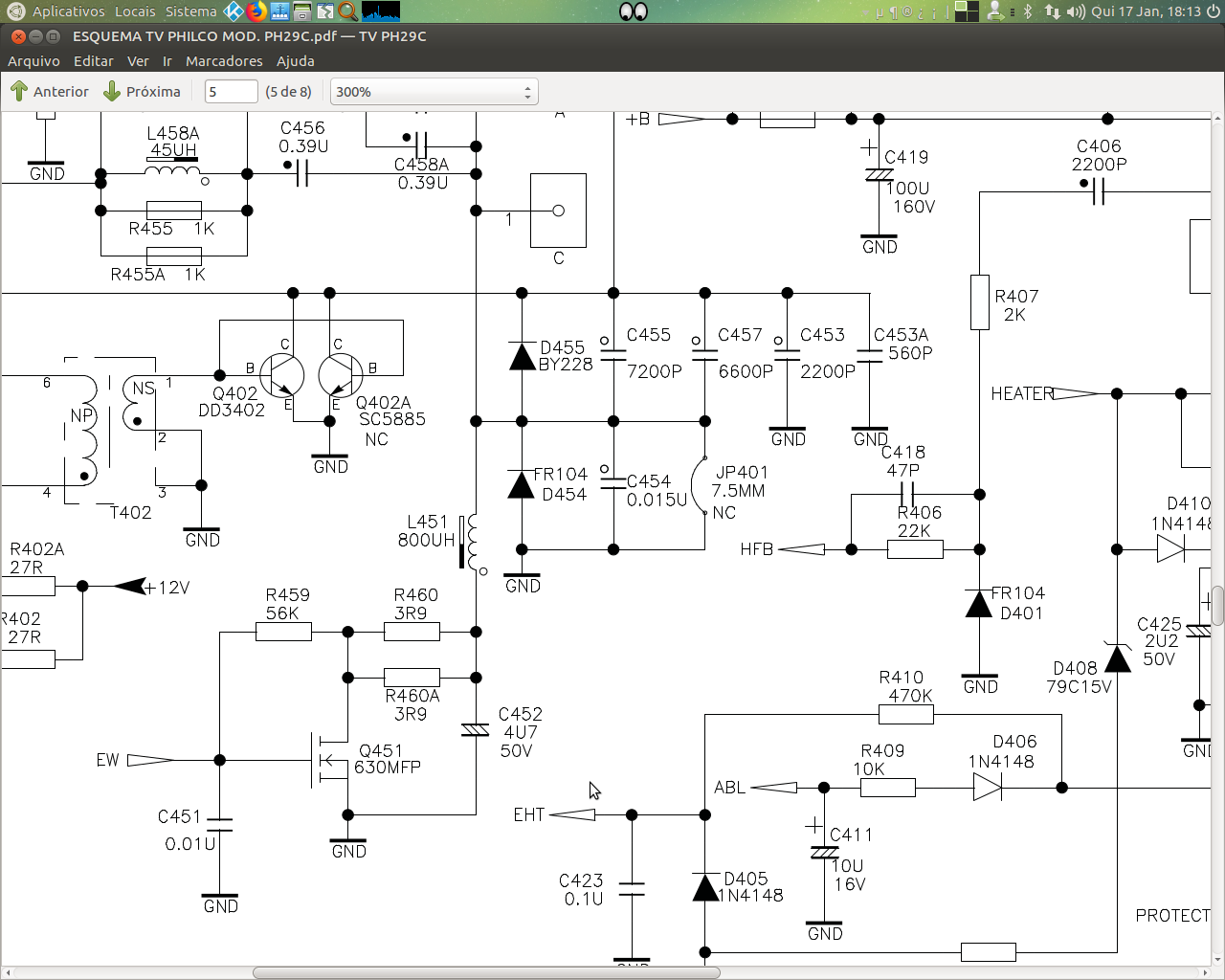

No meu caso é 453 454 455 457 > ( está no esquema anexado) ja troquei todos. Onde você viu esses capacitores?

Onde você viu esses capacitores?

Luan, o fly back coloquei Bras Alfa. Eu tinha trocado o diodo dos 180V que estava em curto. Aí liguei a TV, ela funcionou com imagem normal mas estava pulando alta tensão e o cliente me falou que ela dava umas lambadas e fica estalando. Por esse motivo troquei o fly back. Mas a imagem continuou normal mesmo depois que troquei o FBack. Aí ela estava com linhas na parte superior e estava desligando quando mexia na placa Por isso ressoldei o vertical, a fonte e o horizontal Esse defeito deu depois que ressoldei o horizontal. Obs: tirando o C452 que vai no IRF630, a TV tambem abre, mas fica muito grande quando faço uma ressolda grande em uma TV em vários lugares, eu pego um pincel atomico e faço um circulo nas peças ressoldadas e ligo a TV. caso não resolveu, soldo mais um pouco e ligo a TV novamente. Faço assim porque se algo acontecer, é só conferir somente a ultima parte ressoldada. adicionado 2 minutos depois o D454 eu troquei e experimentei uns 4 diferentese nenhum queimou

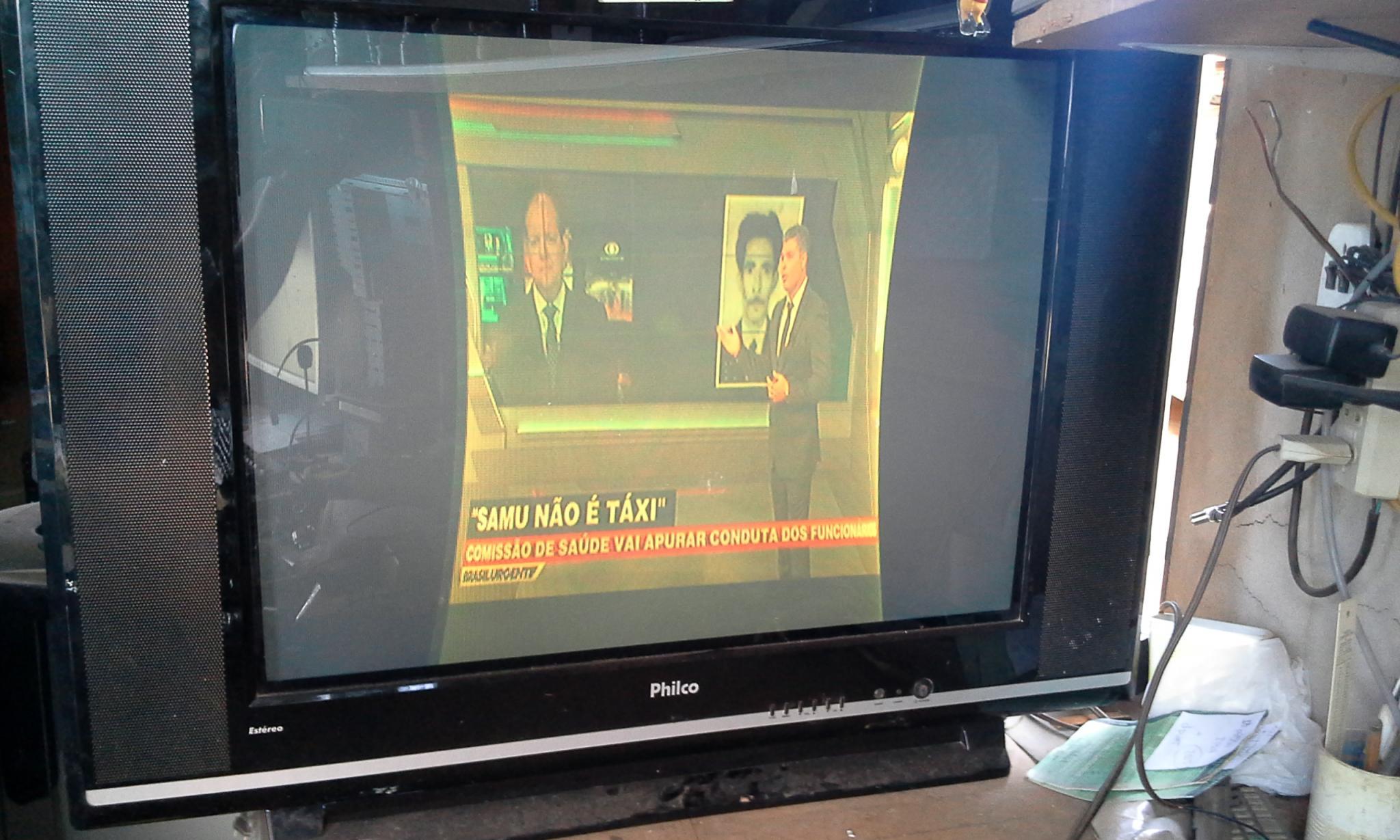

Essa TV chegou aqui com o diodo 180V em curto, troquei o flyback, e aí, ela funcionou normalmente,mas ficou desligando quando mexia na placa. Aí eu ressoldei saida vertical, a fonte e saida horizontal. Agora parou de desligar, porém a tela ficou faltando 15cm de cada lado com leve almofada. Fiz uma inspeção visual e tenho certeza que não ficou nenhum curto, lavei a placa com thinner, medi os diodos e os capacitores de largura. Será que alterei algum componente com o calor do ferro? Troquei o didodo D454 mesmo apresentando bom. e olha que medí em todas as escalas do multimetro. aí a imagem abriu porém muito esticada, aí entrei no modo de serviço para regular, mas sem muito sucesso pois foi até o fim e a imagem continuou muito grande. aí eu apertei o menu no remoto e a imagem ficou estreita de novo, voltando a estaca zero. ???? Se eu colocar diodo tipo FR154 FR155, a tela fica pequena Se eu coloco outro tipo VR4J BVY95 etc aí a tela abre muito grande

Chegou aqui com o le stby aceso e mais nada. Achei uns 5 arquivos dessa TV no 4shared mais nenhum funcionou e inclusive nem o led acende. Alguem tem um arquivo Flash confiável?

Troquei a placa e funcionou tudo certo. A pequena diferença no codigo nãoteve problemas. Como edito o início do post para colocar como "Resolvido" ??

Tirei 8 parafusos laterais do painel + dois parafusos debaixo da alça. A párte do fundo ficou solta, mas a frente onde tem a alça está presa e não tem mais parafusos. (algum segredo?) Estou com receio de forçar e quebrar o painel No manual técnico dela está confuso. att

pedi a placa e estou esperando ela chegar.

Fiz uma pergunta ao vendedor sobre o codigo da placa que é um pouco diferente. Acho que talvez vai dar certo, só resta o cliente aprovar """""A minha é 55UH6150 com a placa EAX66882503 (1.0) essa tua que é 2505 dá certo? Olá OZ.2001, bom dia! Você tem que observar os conectores e componentes da nossa e da sua. Se forem idênticos irpa funcionar. Estamos à disposição! Att, CENTERPANAVISION""""" abs

É isso aí BCP, parece não ter outro recurso. Além de não ter gravador de Nand, esse arquivo só em autorizada mesmo. Mas tenho certeza que eles vão me falar que eu tenho que levar a TV para eles arrumarem. São um bando de mafiosos. Ou se o cliente quiser, eu troco a placa. BCP, aproveitando a ocasião, essas TVs que usam Andróide será que bootam através de um pen-drive com Imagem ISO do sistema? ou quem sabe até mesmo com algum Linux? abs

Aparece o logotipo "LG" e somente isso. os leds do backligth continuam acesos. tentei ligar ela com o PenDrive da atualização que tem no site da LG mas não acontece nada. Sei que trocando a PCI principal resolve, mas a placa dela é um pouco salgada. mas . . . será que teria alguma outra solução? Aqui na minha cidade tem muita queda de energia devido a rede eletrica antiga e também caiu uns raios por aqui. abs

Obrigado Dr Luan, Fiz os procedimentos e já entreguei a TV. A geometria ficou um pouco fora e torta principalmente as laterais e por causa disso abrí um pouco mais a largura para compensar. A defletora não tinha como recuperar, estava muito oxidada. É aquela cola que provoca a oxidação e aliás que só serve para isso mesmo. abs

Essa TV chegou aqui com linhas e imagem torta. Na falta da defletora original (AT7600/Z10), coloquei uma da Philco PH29US (AT7500/20) bem identica fisicamente. e o vertical normalizou porém a tela ficou borrada. Aí puxei um pouco ela para trás uns 6mm e melhorou porém ficou faltando um centimetro de cada lado para completar a imagem na tela. e também ficou um pouco torta tipo trapézio. Entrando no modo de serviço, tenho certeza que chego no lugar. A minha dúvida é se posso deixar essa defletora pois original sempre foi difícil e se achar também vai estar com os fios comidos pela cola. abs

Na mão. https://www.4shared.com/web/preview/pdf/O77xs1Xnca?

Me parece que o PA900 e o PA1800 também usam esse mesmo painel, mas também não consegui achar o esquema.

Kikeitu, Pedi o esquema pelo ML e o vendedor me enviou o mesmo que eu tinha aqui, ou seja, faltando justamente o esquema da placa do painel que é interligado a placa do amplificador. Voltando a estaca 0.

O esquema do amplificador eu tenho. mas está incompleto. Eu preciso do esquema da plaquinha frontal onde fica os dois potenciometros de volume e dos leds de overload e signal Nessa plaquinha tem um LM339 e um LM555 O problema é que o rato comeu todos os fios que ligam essa plaquinha ao amplificador Eu lavei o amplificador com detergente e ainda está cheirando mijo de rato. abs
