Lica Beck

Pode ser em x1 - 150mA?

Será esse capacitor o problema? Ele é em formato de retângulo e não redondinho como conheço e fica antes do trafo.

Retirei o fusível e refiz os teste com a placa energizada. A energia não chega no primeiro ponto que seria o varistor. Coloquei o fusível e chegou 110v no varistor. O próximo componente pode estar com problema pois não encontrei 110v chegando. Ou será o varistor? adicionado 12 minutos depois Pelo que pude entender da placa: Recebe energia que vai ao trafo e aos relés (5 relés) que controlam o motor etc.... O trafo manda 10,5 para o CI , para as placas de seleção de programas no emaranhado de trilhas central. Existe um relé entre a fase de entrada e esse emaranhado central. Qual é a peça do símbolo ------| |------------? adicionado 14 minutos depois Esse trafo é 127/10,5 e 420mA

Não entendo muito de testes e resistências mas fiz o seguinte (usando lógica e meus conhecimentos de elétrica): Energizei a placa em 110v (ou127v) através da tomada. Usei a escala ACV250 do multímetro e fui medindo no verso da placa, os pontos de solda entre fase e neutro. A entrada está ok 110v. Depois tem um varistor e um outro componente que fornecem 110v para a entrada do trafo. No varistor chega 110v. O próximo componente (não sei o nome - um retângulo amarelo entre o trafo e varistor) também chega 110v. Quando coloquei as pontas nos 4 pinos de entrada do trafo, não houve nenhuma medição, os ponteiros não mexeram com nenhuma combinação fase neutro. Acredito que o próximo passo seja retirar o trafo para confirmar isso. Procurei no mercado e não encontrei trafo com essas especificações. Me indiquem, por favor, qual é um substituto para esse trafo que acredito ser o problema? adicionado 13 minutos depois

Sim. O teste de continuidade apitou.

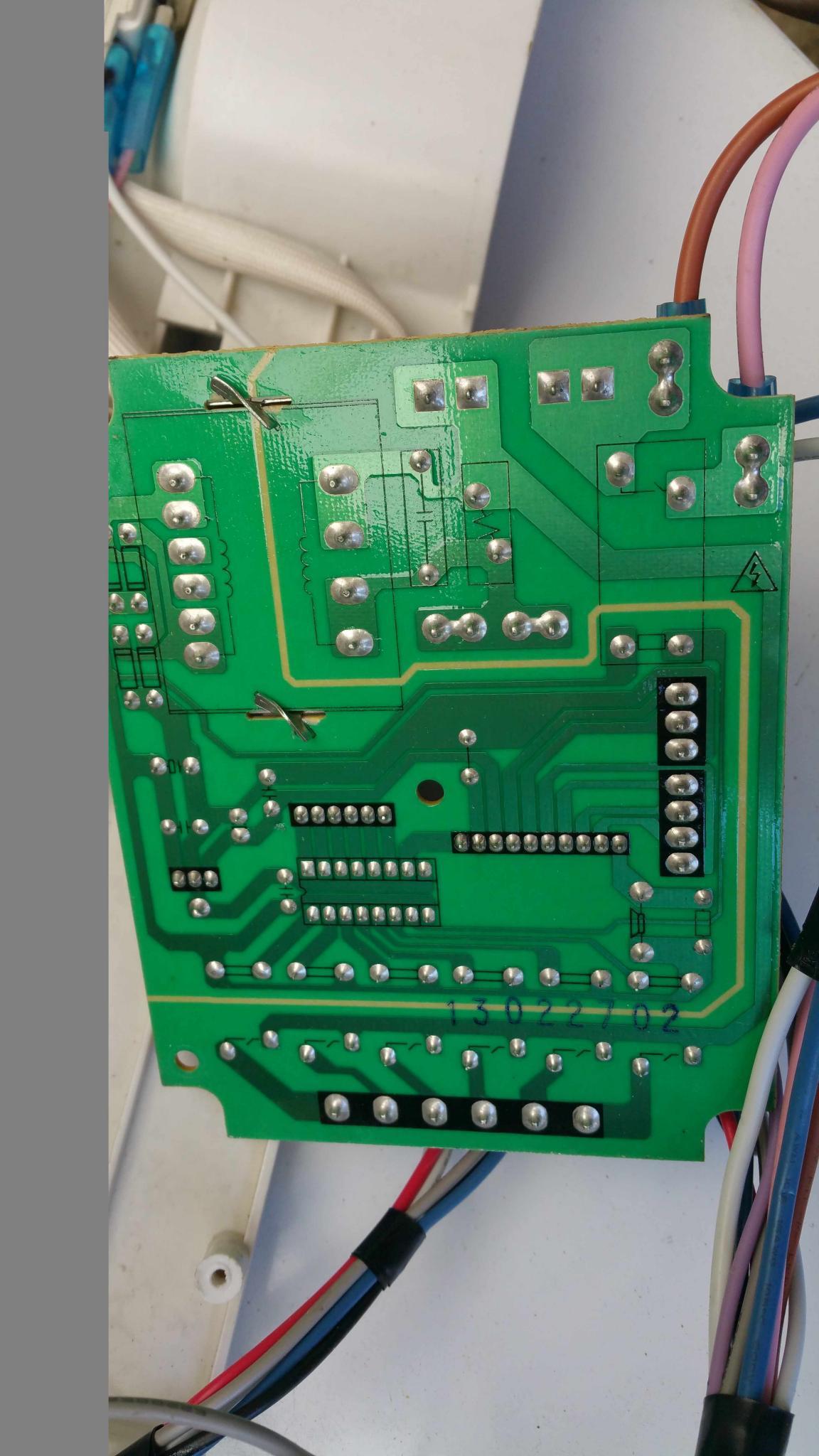

Olhando a placa por baixo, percebe-se na entrada 4 perninhas ou soldas sendo duas na trilha do neutro e duas na trilha da fase. Então entendo que são 4 pinos, de 1 a 4. Na Saída eu vejo 6 pernas ou pontos de solda sendo que os dois primeiros e os dois últimos estão interligados em trilhas. Os dois centrais não me parecem ligados a nada. É isso mesmo?

O multimetro eu tenho. Amanhã farei o teste com a energia ligada. Fechei circuito do contato da porta que está ok. Minha dúvida principal é sobre esse trafo pois diz que a saída é 10.5v nos 4 pinos ( 6 a 9). Como vou achar 6 e 9 Vac?

Estou tentando consertar a placa da lavalouça GE pois não existem peças para esse fabricante que faliu, deixando os consumidores sem informação. Infelizmente a rede de 110v de casa foi energizada em 220v e com isso a máquina não ligou mais. A placa aparentemente está ok sem componentes queimados. Desconfio do trafo e por isso gostaria de dicas de como substituir ou testar para ter certeza que está queimado. O modelo original: TYPE WQP12-9249.D-1 INPUT 1-4 AC 120v 60hz OUTPUT 6-9AC 10.5 420mA. Como não encontrei no mercado, peço para quem puder me fornecer alguma especificação de modelo semelhante. A entrada de energia está normal e o disjuntor também.

A câmera estava funcionando mesmo sem cabo quando ligo no DLink principal. Acho que esse Linksys deve estar com problema. Na tela: STATUS - Wireless Wireless Packet Info Received (RX) 100% 0 OK, no error Transmitted (TX) 0% 0 OK, 168196 errors Para constar: O roteador principal é um Dlink 615. Tenho outro igual como repetidor em outro pavimento. Consegui, via wireless, colocar outra câmera (igual em modelo a essa que não funciona) para funcionar ligada a esse repetidor. Acho que existe alguma incompatibilidade entre o Dlink e o Linksys quando uso via wireless. É aqui que empaquei!

Funcionava sim. Estou mudando o gateway da câmera para o ip do Linksys (192.168.0.3). Será isso?

Ao retirar o cabo (entre a câmera e o rotador com DD_WRT) perdi a conexão com a câmera. Essa conexão aparecia na lista de clientes ativos e agora não! A câmera havia reconhecido o SSID na busca wireless. Alguém para me ajudar?

Continuei mexendo na config. Hoje faltou luz aqui em casa. Quando voltou, fui conferir e....estava tudo funcionando! Acredito que algumas configurações somente são efetivadas após o reboot. Agora só falta testar tirar o cabo da câmera externa que está espetada no roteador com DD-WRT e ver se funciona wireless.

Tenho em casa dois D-Links DIR615 sendo um principal e outro como repetidor. A finalidade é além de fornecer sinal para computadores, tenho câmeras ip ligadas e funcionando (inclusive as vejo pela rede externa). Até aí tudo certo. Mas coloquei uma câmera na garagem que não consigo enxergar - somente via cabo até o ponto principal. Não quero essa solução pela estética e gostaria de conectar sem fio. Aí pensei em utilizar um velho roteador, o linksys 54G onde instalei o DD-WRT que está funcionando direitinho. O problema é que não consigo enxergar a tal câmera nem wireless nem cabeando ao 54G. Já tentei diversas formas de conexão do DD-WRT com o DIR615: primeiro como repetidor - não funcionou. Aí coloquei um cabo entre os dois e consigo enxergar (acessar o ip) o DDWRT. Mas a câmera não entra. Gostaria de alguma dica do que pode estar acontecendo. Deve ser alguma configuração faltando que não sei. Já busquei na internet mas nada funcionou. Alguém para ajudar?
